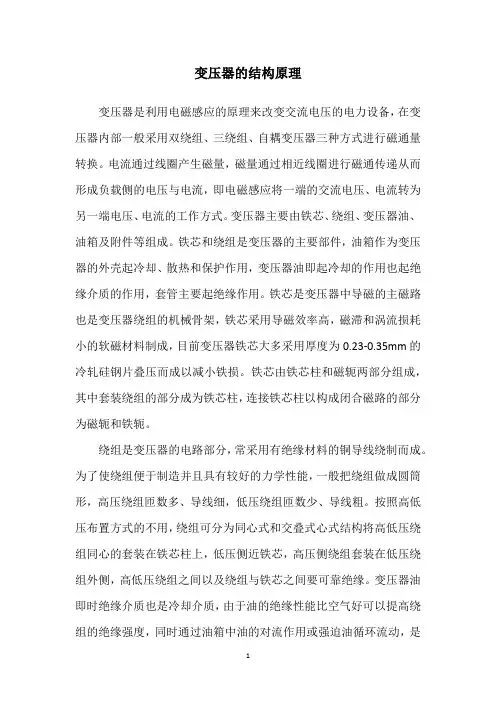

变压器结构原理

变压器的结构原理变压器是利用电磁感应的原理来改变交流电压的电力设备，在变压器内部一般采用双绕组、三绕组、自耦变压器三种方式进行磁通量转换。

电流通过线圈产生磁量，磁量通过相近线圈进行磁通传递从而形成负载侧的电压与电流，即电磁感应将一端的交流电压、电流转为另一端电压、电流的工作方式。

变压器主要由铁芯、绕组、变压器油、油箱及附件等组成。

铁芯和绕组是变压器的主要部件，油箱作为变压器的外壳起冷却、散热和保护作用，变压器油即起冷却的作用也起绝缘介质的作用，套管主要起绝缘作用。

铁芯是变压器中导磁的主磁路也是变压器绕组的机械骨架，铁芯采用导磁效率高，磁滞和涡流损耗小的软磁材料制成，目前变压器铁芯大多采用厚度为0.23-0.35mm的冷轧硅钢片叠压而成以减小铁损。

铁芯由铁芯柱和磁轭两部分组成，其中套装绕组的部分成为铁芯柱，连接铁芯柱以构成闭合磁路的部分为磁轭和铁轭。

绕组是变压器的电路部分，常采用有绝缘材料的铜导线绕制而成。

为了使绕组便于制造并且具有较好的力学性能，一般把绕组做成圆筒形，高压绕组匝数多、导线细，低压绕组匝数少、导线粗。

按照高低压布置方式的不用，绕组可分为同心式和交叠式心式结构将高低压绕组同心的套装在铁芯柱上，低压侧近铁芯，高压侧绕组套装在低压绕组外侧，高低压绕组之间以及绕组与铁芯之间要可靠绝缘。

变压器油即时绝缘介质也是冷却介质，由于油的绝缘性能比空气好可以提高绕组的绝缘强度，同时通过油箱中油的对流作用或强迫油循环流动，是绕组及铁芯中因功率损耗二产生的热量得到散逸起到冷却作用。

油箱的结构和变压器的容量有关，容量小的采用平板式油箱，容量大的在油箱壁上增加散热管或散热器。

附件部分储油柜减少油与空气的接触面积以降低油的氧化速度和水分进入，储油柜的油量一般为油箱总油量的8%-10%，储油柜能容纳油箱中因温度过高而膨胀的变压器油，并限制变压器油与空气的接触面，减少油受潮和氧化的程度。

在储油柜与油箱的连接管中装有气体继电器，当变压器内部发生故障产生气体或油箱漏油是油面下降时，他可以发出报警或跳闸信号以及自动切断变压器电源。

变压器的结构及工作原理变压器是一种用于将电能从一种电压转换为另一种电压的电气设备。

它是电力系统中非常常见的设备之一，被广泛应用于发电厂、变电站、工业生产和民用电力系统中。

变压器的结构和工作原理十分重要，下面详细介绍。

一、变压器的结构变压器由两个或更多的线圈通过铁芯相互连接而成。

主要包括以下部分：1.铁芯：变压器的铁芯由硅钢片组成，可有效减小磁滞和涡流损耗。

铁芯的形状包括E型、I型和C型等，用于支撑和保护线圈。

2.一次线圈（主绕组）：也称为原线圈或输入线圈，接收电源端的输入电能。

一次线圈一般由较粗的导线绕制而成。

3.二次线圈（副绕组）：也称为输出线圈，输出变压器转换后的电能。

二次线圈一般由较细的导线绕制而成。

4.绝缘材料：用于在不同线圈之间提供电气绝缘，避免相互之间的短路。

5.冷却装置：用于散热，以保证变压器的工作温度不超过允许范围。

常见的冷却方式包括自然冷却（静风冷却）和强制冷却（风扇冷却、冷水冷却等）。

二、变压器的工作原理变压器基于电磁感应的原理工作，其主要过程是通过变化的磁场引起线圈中的电压变化。

1.变流原理：根据法拉第电磁感应定律，当一次线圈中的电流变化时，会在铁芯中产生一个变化的磁场。

这个磁场穿过二次线圈，并在其中引起电动势的产生。

根据电磁感应定律，产生的电动势与变化的磁场强度成正比。

2.变压原理：根据楞次定律，一次线圈和二次线圈中的电流方向是相互反的。

当一次线圈接通电源时，通过它的电流会在铁芯中产生一个磁场。

这个磁场会在二次线圈中引起电动势的产生，并使得二次线圈中的电流流动。

变压器的输入电压和输出电压之比等于输入线圈的匝数和输出线圈的匝数之比。

即：输入电压/输出电压=输入线圈匝数/输出线圈匝数3.近似理想性：在实际的变压器中，我们可以近似认为主线圈和副线圈之间没有电阻，也没有电感。

这样，变压器的损耗可以忽略不计，输出电压会完全等于输入电压。

4.变压器的效率：实际的变压器会有一定的损耗，主要包括铁损耗和铜损耗。

变压器的基本结构与工作原理变压器，这个名字一听就有点高大上，但其实它的工作原理就像我们日常生活中的很多事情，简单而又神奇。

你想啊，就像你把一杯热水倒入另一杯冷水，温度就会慢慢平衡一样，变压器也在电流的世界里做着类似的事情。

那今天就来聊聊这个小家伙的基本结构和它是怎么工作的吧！1. 变压器的基本结构1.1 铁心首先，变压器的核心部分就是铁心。

这玩意儿可不简单，想象一下，它就像是变压器的脊梁骨，得承受一切。

一般来说，铁心是由很多层薄铁片叠成的，目的是为了减少能量的损耗。

你知道的，越薄越轻，热量就不容易散发，节省电力也省心。

它的工作方式就像一个优雅的舞者，轻轻地在电流中舞动，把能量传递得流畅无比。

1.2 绕组接下来，绕组就是变压器的“心脏”了。

它们一般分为高压绕组和低压绕组，就像是两个兄弟，一个负责“高大上”，一个负责“接地气”。

电流在高压绕组里走得飞快，像个风一样呼啸而过；而在低压绕组里，它则慢慢变得温和，适合我们日常使用。

这个过程就像一个调皮的小孩子，时而奔放，时而安静，总是给我们带来惊喜。

2. 变压器的工作原理2.1 电磁感应好了，讲到这里，很多人可能会问，这变压器到底是怎么工作的呢？其实，变压器的工作原理主要是依靠电磁感应。

简单来说，就是一个线圈里有电流流动时，周围就会产生磁场。

这个磁场就像是魔法一样，能影响到另一个线圈。

你想啊，如果你在火锅店里，锅里煮的火锅冒着热气，旁边的食材也会被吸引过来一样。

电流通过高压绕组产生的磁场，就能让低压绕组里的电流悄悄跑出来。

2.2 电压转换当我们把电流传递给低压绕组的时候，电压就会发生变化。

就像我们常说的“换个地方看看”，有时候会让事情变得更好。

在变压器中，电压的高低取决于绕组的圈数比。

如果高压绕组的圈数多，那么电压就高；反之，如果低压绕组的圈数少，电压就低。

这个过程就像打麻将，手里的牌决定了你能出的招数，变压器的“牌”也是这样定的。

3. 变压器的应用3.1 生活中的变压器变压器的应用可谓无处不在。

变压器的基本工作原理与结构变压器是一种电磁装置，主要用于改变电压的大小，实现电能的传输和分配。

变压器的基本工作原理是利用电磁感应原理。

变压器的结构主要由两部分组成，即主线圈和副线圈。

主线圈通常被称为高压线圈，而副线圈通常被称为低压线圈。

两个线圈之间通过铁芯连接。

变压器的工作原理可以通过法拉第电磁感应定律解释。

当主线圈中通入交流电时，由于在线圈中形成了一个交变的磁场，这个交变磁场会通过铁芯传导到副线圈中，使得副线圈中的导体中也产生交变电流。

这个交变电流通过副线圈的导线，形成了一个交变的电场，进而使得副线圈的两端产生了不同大小的电压。

基于电磁感应原理，根据变压器的线圈匝数比例，可以实现电压的变换。

根据理论计算，副线圈电压与主线圈电压的比值等于副线圈匝数与主线圈匝数的比值。

这就是变压器的基本公式：U2/U1=N2/N1，其中U1、U2分别为主线圈和副线圈的电压，N1、N2分别为主线圈和副线圈的匝数。

另外，为了提高变压器的效率和性能，变压器还会采用铁芯结构。

铁芯可以有效地导磁，并减少能量的损失。

铁芯通常由硅钢片组成，这种材料具有良好的导磁性能和较低的铁损耗。

变压器还包括一些辅助设备和保护装置，例如冷却装置、温度探头、过流保护、过压保护等。

这些设备和装置可以确保变压器的正常运行，并防止过载和损坏。

总的来说，变压器是一种能够改变电压的电磁装置。

它的工作原理是利用电磁感应现象，通过主副线圈之间的电磁感应实现电压的变换。

变压器的结构主要由主线圈、副线圈和铁芯组成。

通过合理设计和选择不同匝数的线圈，可以实现不同变比的变压器，满足电网和电气设备对不同电压级别的需求。

变压器结构简介与工作原理标题：变压器结构简介与工作原理引言概述：变压器是电力系统中常见的电气设备，用于改变电压的大小，实现电能的传输和分配。

了解变压器的结构和工作原理对于电力系统的设计和运行至关重要。

本文将介绍变压器的结构和工作原理，帮助读者更好地理解这一重要设备。

一、变压器的结构1.1 主要由铁芯和线圈组成变压器的主要结构包括铁芯和线圈。

铁芯由硅钢片叠压而成，用于传导磁场。

线圈分为初级线圈和次级线圈，通过电流在线圈中产生磁场。

1.2 绝缘层变压器的线圈之间和线圈与铁芯之间都需要绝缘层来防止电路短路和绝缘击穿。

绝缘层通常采用绝缘纸、绝缘漆等材料。

1.3 外壳和冷却系统变压器通常有外壳来保护内部结构，外壳通常由金属材料制成。

变压器还配备有冷却系统，如风扇或油冷却系统，用于散热。

二、变压器的工作原理2.1 电磁感应原理当变压器的初级线圈通电时，产生的磁场会感应次级线圈中的电动势，从而产生电流。

这是基于电磁感应原理的工作原理。

2.2 变压器的转比变压器的转比是初级线圈匝数与次级线圈匝数的比值。

根据转比的不同，变压器可以实现升压、降压或绝缘功能。

2.3 能量传输变压器通过磁场的感应实现能量的传输，将电能从一端传输到另一端。

这样可以实现电力系统中电压的调节和分配。

三、变压器的分类3.1 按用途分类变压器可以按用途分为配电变压器、整流变压器、隔离变压器等，用途不同结构也会有所不同。

3.2 按冷却方式分类变压器可以按冷却方式分为油浸式变压器、干式变压器等，不同的冷却方式适用于不同的环境和功率等级。

3.3 按结构分类变压器可以按结构分为壳式变压器、环氧树脂浇铸变压器等，不同结构适用于不同的安装场所和环境要求。

四、变压器的应用领域4.1 电力系统变压器在电力系统中起到核心作用，用于升压、降压、分配和传输电能，保障电力系统的正常运行。

4.2 工业领域变压器在工业领域中用于控制电压、调节电流，为各种设备提供合适的电源。

变压器结构简介与工作原理一、变压器结构简介变压器是一种用来改变交流电压的电气设备，它由磁性材料和绕组组成。

常见的变压器结构主要包括铁芯、一次绕组、二次绕组和绝缘材料。

1. 铁芯：铁芯是变压器的主要结构部分，通常由硅钢片叠压而成。

它的作用是提供一个低磁阻的磁路，使磁场能够有效地传递。

2. 一次绕组：一次绕组是变压器中与输入电源相连的绕组，也称为原边绕组。

它通常由导电材料（如铜线）绕制而成，用于接收输入电源的电能。

3. 二次绕组：二次绕组是变压器中与负载设备相连的绕组，也称为副边绕组。

它的作用是将输入电能转换为适合负载设备使用的电能。

4. 绝缘材料：绝缘材料用于隔离和保护变压器的各个部分，防止电流泄漏和短路等故障发生。

常见的绝缘材料包括绝缘纸、绝缘漆和绝缘胶带等。

二、变压器工作原理变压器的工作原理基于电磁感应定律，即当变化的电流通过绕组时，会在铁芯中产生磁场，从而诱导出相应的电压。

1. 基本原理：变压器的基本原理是利用交流电的变化来产生磁场，进而诱导出电压。

当输入电源的交流电流通过一次绕组时，会在铁芯中产生磁场。

这个磁场会穿过二次绕组，从而在二次绕组中诱导出电压。

2. 变压器方程式：变压器的工作可以通过变压器方程式来描述。

根据变压器方程式，输入电压与输出电压之间的关系可以表示为：V1/N1 = V2/N2，其中V1和V2分别表示输入电压和输出电压，N1和N2分别表示一次绕组和二次绕组的匝数。

3. 变压器的步骤：变压器的工作包括以下几个步骤：a. 输入电源通过一次绕组，产生磁场；b. 磁场穿过铁芯，诱导出二次绕组中的电压；c. 输出电压通过二次绕组传递给负载设备。

4. 变压器的应用：由于变压器可以改变电压的大小，因此广泛应用于电力系统、工业生产和家庭用电等领域。

它可以将高电压输送到远距离，并在终端降低电压以供各种设备使用。

总结：变压器是一种用来改变交流电压的电气设备，由铁芯、一次绕组、二次绕组和绝缘材料等部分组成。

变压器的构造与工作原理变压器是一种利用电磁感应原理来变换交流电压和电流的电器设备。

它主要由铁心、线圈和外壳等构成。

下面将详细介绍变压器的构造和工作原理。

1.构造：（1）铁心：变压器的铁心通常采用高导磁性能的软磁材料，如硅钢片。

它将空气磁场集中，提高磁路的磁通密度，以增加变压器的效率。

（2）线圈：变压器的线圈包括两个部分，主线圈和副线圈。

主线圈通常连接到电源上，用于输入电能；副线圈通常连接到负载上，用于输出电能。

线圈由导电材料制成，通常是绝缘铜线。

（3）外壳：外壳是变压器的外部保护部分，通常由金属材料制成，具有防护、散热等功能。

2.工作原理：（1）变压器基本原理：变压器利用电磁感应原理工作。

当主线圈通电时，由于通过主线圈的电流在铁心中产生磁场，磁场会产生磁通（磁力线）。

（2）磁感应原理：根据法拉第电磁感应定律，在变压器中，当交流电通过主线圈时，它会产生变化的磁场。

而这个变化的磁场会先通过铁心再通过副线圈，从而在副线圈中产生感应电动势。

（3）变压器的运算原理：变压器转换电压的原理是基于励磁电流和互感。

即主线圈中的电流产生一个磁通，而这个磁通又能感应副线圈中的电动势，从而产生输出电压和电流。

（4）变比：根据变压器的运算原理，变压器的变比是主线圈和副线圈的匝数之比。

当主线圈的匝数大于副线圈时，变压器为升压变压器；反之，为降压变压器。

变压器的变比决定了输入电压和输出电压之间的关系。

变压器的工作过程：首先，交流电源的电流流过主线圈，产生电流的磁场。

磁场穿过铁心，再穿过副线圈，从而在副线圈中产生感应电动势。

副线圈中的感应电动势会导致电流的流动，从而产生输出电压和电流。

根据变压器的变比，输出电压可以是输入电压的升压或降压。

总结：变压器通过改变交流电的电压和电流来实现电能的传输和分配。

它的构造包括铁心、线圈和外壳等部分，而工作原理是基于电磁感应原理实现的。

变压器的工作过程是通过主线圈产生磁场，进而在副线圈中产生感应电动势，实现电能的输入和输出。

变压器的原理与结构嘿，朋友！您知道吗，变压器这玩意儿就像是一个神奇的魔法盒子，能把电的能量变来变去。

那它到底是怎么做到的呢？咱今儿就来好好聊聊变压器的原理与结构。

先来说说原理。

变压器啊，就好比是两个互相交流的小伙伴，一个把自己的东西分享给另一个，然后另一个再根据情况调整接收的多少。

电也是这样，通过电磁感应的神奇作用，在变压器里的初级线圈中通上电流，就会产生磁场。

这磁场就像一个调皮的小精灵，在铁芯里蹦跶来蹦跶去，然后在次级线圈中就感应出了电压。

您说神奇不神奇？这初级线圈和次级线圈的匝数比，那可决定了电压的大小。

匝数比越大，次级电压可能就越高；匝数比越小，次级电压可能就越低。

这不就跟咱们分糖果似的嘛，您要是分的份数多，每份就少点；分的份数少，每份就多点。

再瞧瞧变压器的结构，那也是相当有讲究。

铁芯就像是它的脊梁骨，支撑着整个变压器，让磁场能在里面顺利地穿梭。

这铁芯通常是用硅钢片叠成的，为啥呢？因为硅钢片导磁性能好，还能减少涡流损耗，就像给变压器穿上了一件节能的铠甲。

初级线圈和次级线圈呢，就像是绕在铁芯上的两条丝带，紧紧相依。

它们的材质一般是铜或者铝，导电性好，能让电流顺畅地流动。

而且这线圈缠绕的方式和匝数，那都是经过精心设计的，稍有差错，变压器可就没法好好工作啦。

还有啊，变压器还得有良好的绝缘措施。

毕竟电这东西可不是闹着玩的，要是漏电了，那可就麻烦大了。

所以绝缘材料就像是变压器的防护服，把电乖乖地限制在该在的地方。

您想想，要是没有变压器，咱们的生活得变成啥样？家里的电器可能没法正常工作，工厂的机器可能会罢工。

变压器虽然不那么起眼，但它在电力传输和使用中可是起着至关重要的作用呢！所以说，变压器这东西，原理看似简单，结构却暗藏玄机。

咱们得好好了解它，才能更好地利用电力带来的便利。

您说是不是这个理儿？。

变压器结构简介与工作原理一、变压器结构简介变压器是一种电气设备，用于改变交流电的电压。

它由两个或者多个线圈组成，这些线圈通过磁场耦合在一起。

变压器的结构主要包括铁芯、一次线圈（也称为原边线圈）、二次线圈（也称为副边线圈）和绝缘材料。

1. 铁芯：铁芯是变压器的主要构成部份，通常由硅钢片叠压而成。

它的作用是提供一个低磁阻路径，以便磁场能够有效地传导。

2. 一次线圈：一次线圈是连接到电源的线圈，也称为原边线圈。

当电流通过一次线圈时，它会在铁芯中产生一个磁场。

3. 二次线圈：二次线圈是输出电压的线圈，也称为副边线圈。

当磁场通过二次线圈时，它会诱导出一个电压。

4. 绝缘材料：绝缘材料用于隔离和保护线圈，以防止电流泄漏和短路。

二、变压器工作原理变压器的工作原理基于法拉第电磁感应定律。

当一次线圈中的电流变化时，它会在铁芯中产生一个磁场。

这个磁场通过铁芯传导到二次线圈中，诱导出一个电压。

变压器的工作可以分为两个阶段：磁场建立阶段和磁场崩溃阶段。

1. 磁场建立阶段：当交流电通过一次线圈时，它会产生一个变化的磁场。

这个磁场在铁芯中建立，并通过铁芯传导到二次线圈中。

根据法拉第电磁感应定律，磁场的变化会诱导出一个电压。

2. 磁场崩溃阶段：当交流电的方向改变时，一次线圈中的电流也会改变。

这样，铁芯中的磁场也会崩溃，并诱导出一个反向的电压。

这个反向的电压可以通过适当的连接方式用于其他应用，例如降低电压或者提高电压。

变压器的工作原理可以用下面的公式表示：V1/N1 = V2/N2其中，V1和V2分别表示一次线圈和二次线圈的电压，N1和N2表示一次线圈和二次线圈的匝数。

根据这个公式，可以通过改变线圈的匝数比例来改变输出电压。

总结：变压器是一种用于改变交流电压的重要电气设备。

它的结构包括铁芯、一次线圈、二次线圈和绝缘材料。

变压器的工作原理基于法拉第电磁感应定律，通过在铁芯中产生和传导磁场来诱导出电压。

通过改变线圈的匝数比例，可以实现对输出电压的调节。
