变压器基本结构和原理讲解

变压器工作原理及结构讲解
变压器是一种利用电磁感应原理，将交流电能从一电路传递到另一电路，且通过变压器的电压和电流比例得以调整的电气设备。

它主要由铁心、一组或多组绕组和外壳构成。

变压器工作原理为：在变压器的磁路中，当一侧绕组接入交流电源时，就会产生交流电磁场，导致磁通量的不断变化，从而在另一侧绕组中引起电压的感应，进而引起电流的产生，实现从一侧电路向另一侧电路的电能传输。

变压器结构主要包括铁芯、绕组和外壳。

铁芯的主要作用是增强交流电磁场、导磁、减小磁阻，提高效率；绕组是由导线制成的线圈，用于产生电磁感应、传递电能；外壳则是对变压器内部结构起保护作用，还可通过散热器、冷却风扇等装置实现散热。

常见的变压器类型包括隔离变压器、自耦变压器、三相变压器等，广泛应用于电力电子、通信、计算机、医疗等领域。

其主要优点为功率稳定、效率高、损耗小、使用寿命长、安全可靠等。

变压器的基本工作原理与结构变压器是电力系统中常用的电气设备，用于变换交流电的电压大小。

它通过共同的磁环（也称为铁心）和两个或更多的线圈（也称为绕组）之间的电磁耦合而工作。

变压器的基本工作原理是根据法拉第电磁感应定律，即磁通量的变化引起了线圈中的电压。

变压器的结构主要由铁心和绕组组成。

铁心是由高导磁系数的材料制成，如硅钢片。

它通常采用“E”型或“I”型结构，这是由上部和下部相等的臂带组成的。

绕组由导电材料（如铜线）绕制而成，根据其位置和功能可以分为两种类型，即主绕组和副绕组。

主绕组通常位于铁心的中心或一侧，用于输入电源。

副绕组位于主绕组旁边，用于输出电源。

当变压器接通交流电源时，主绕组中的交流电产生磁场，这个磁场会传导到铁心中，再传导到副绕组中。

由于磁场的变化，副绕组中将产生感应电动势。

根据法拉第电磁感应定律，感应电动势的大小取决于磁感应强度的变化率。

变压器中，磁感应强度的变化与线圈的匝数比例成正比。

因此，当主绕组的匝数比副绕组的匝数大时，输出电压将小于输入电压，从而实现升压的效果。

反之，则实现降压的效果。

变压器的工作原理可以用以下公式表示：V1/N1=V2/N2其中V1和N1分别为输入电压和主绕组的匝数，V2和N2分别为输出电压和副绕组的匝数。

通过调整主绕组和副绕组的匝数比例，可以实现不同的电压变换。

此外，变压器还有一些其他的重要组件，如冷却系统和绝缘材料。

冷却系统用于控制变压器的温度，以确保其正常运行。

绝缘材料用于绝缘绕组和铁心，以防止电流泄漏和绕组之间的短路。

总之，变压器是一种通过电磁耦合将交流电压变换为不同大小的电器设备。

它的工作原理基于法拉第电磁感应定律，通过调整主绕组和副绕组的匝数比例来实现电压的变换。

变压器的结构主要由铁心和绕组组成，还包括冷却系统和绝缘材料。

变压器的结构及工作原理变压器是一种主要用来改变交流电压的电气设备，它由铁芯和绕组两部分组成。

其中铁芯通常由硅钢片组成，绕组则分为初级绕组和次级绕组。

变压器的工作原理是基于法拉第电磁感应定律和能量守恒定律。

当主绕组中通入交流电时，产生的交变磁场会穿过铁芯并感应次级绕组中的电动势，从而导致次级绕组中的电流流动。

在变压器的工作过程中，主绕组的交变磁场会通过铁芯传导到次级绕组上，从而实现能量的传递。

变压器的工作原理可以分为以下几个步骤：1.主绕组中通入交流电流。

当电流通过主绕组时，会在铁芯中产生交变磁场。

2.交变磁场传导到次级绕组中。

由于铁芯的导磁性能，交变磁场会通过铁芯传导到次级绕组上。

3.感应电动势产生。

当交变磁场穿过次级绕组时，会产生感应电动势，根据法拉第电磁感应定律，感应电动势的大小与交变磁场的变化率有关。

4.次级绕组中产生电流。

感应电动势的存在会导致次级绕组中的电流流动，从而实现能量的传递。

变压器主要依靠铁芯起到导磁作用，以确保交变磁场能够传导到次级绕组上。

铁芯由硅钢片叠压而成，硅钢片具有较低的磁导率和较高的电阻率，这样可以减小铁芯中的涡流损耗和铁耗，提高变压器的效率。

绕组的设计也是变压器工作的关键。

初级绕组用于接入电源，次级绕组用于输出电压。

而且，变压器通常采用密绕绕组，即采用多层绕组或薄绝缘线圈，以增加绕组的填充系数，提高变压器的功率因数。

变压器的工作原理可以从能量守恒定律的角度进行解释。

主绕组中的电能通过变压器的磁场传导到次级绕组上，在这个过程中，电能的电压和电流比例发生改变。

根据能量守恒定律，变压器的输入功率等于输出功率，即：输入功率=输出功率输入电流×输入电压=输出电流×输出电压这就是变压器的工作原理。

根据变压器的匝比可以改变输出电压和电流的大小，从而实现对电能的改变和传输。

总之，变压器是一种利用电磁感应原理实现电压变换的电气设备。

它的工作原理基于法拉第电磁感应定律和能量守恒定律，通过铁芯和绕组的结构设计，实现输入电能到输出电能的转换。

变压器结构简介与工作原理一、变压器结构简介变压器是一种用于改变交流电压的电气设备，它通过电磁感应原理将电能从一个电路传输到另一个电路，同时改变电压大小。

变压器的结构主要包括铁心、线圈和外壳。

1. 铁心：变压器的铁心通常由硅钢片叠压而成。

硅钢片具有较高的电阻和磁导率，能有效地减少铁心中的涡流损耗和磁滞损耗。

铁心的形状通常为矩形或环形，以提高磁路的效率。

2. 线圈：变压器的线圈分为初级线圈和次级线圈。

初级线圈通常由较粗的导线绕制而成，连接到电源端，用于输入电能。

次级线圈则由较细的导线绕制而成，连接到负载端，用于输出电能。

线圈之间通过铁心的磁场耦合起到传输电能的作用。

3. 外壳：变压器的外壳主要用于保护内部的线圈和铁心，并提供绝缘和散热功能。

外壳通常由绝缘材料或金属材料制成，以防止电击和保护内部元件。

二、变压器工作原理变压器的工作原理基于电磁感应现象，根据法拉第电磁感应定律，当交流电通过初级线圈时，会在铁心中产生一个变化的磁场。

这个磁场会通过铁心传递到次级线圈中，从而在次级线圈中产生感应电动势。

根据楞次定律，感应电动势的方向与磁场变化的方向相反，因此次级线圈中的感应电动势会导致电流的流动。

根据欧姆定律，当电流通过次级线圈时，会产生一个电压，这个电压可以用于驱动负载。

变压器的工作原理可以通过以下几个步骤来描述：1. 当交流电通过初级线圈时，电流的变化会在铁心中产生一个变化的磁场。

2. 这个磁场会通过铁心传递到次级线圈中，从而在次级线圈中产生感应电动势。

3. 感应电动势的方向与磁场变化的方向相反，导致次级线圈中的电流流动。

4. 当电流通过次级线圈时，会产生一个电压，这个电压可以用于驱动负载。

变压器通过改变线圈的匝数比例，可以实现输入电压和输出电压之间的变换。

根据变压器的匝数比例，可以分为升压变压器和降压变压器。

当次级线圈的匝数大于初级线圈的匝数时，输出电压会升高；当次级线圈的匝数小于初级线圈的匝数时，输出电压会降低。

变压器的基本结构和工作原理
变压器是一种电气设备，用于调整交流电压的大小。

它通过电磁感应的原理工作，将输入的电压转化为输出的电压。

以下是变压器的基本结构和工作原理：基本结构：
铁芯：变压器的核心是由硅钢片制成的铁芯，用于提高电磁感应的效果。

铁芯可以分为两种类型：扁平型（方型）和圆形型。

绕组：变压器包含两个或多个绕组，它们分别称为初级绕组和次级绕组。

初级绕组是连接到电源的绕组，次级绕组是连接到负载的绕组。

油箱和绝缘油：大多数变压器都安装在一个密封的金属油箱中，油箱内填充了绝缘油。

绝缘油不仅提供了绝缘性能，还有助于冷却变压器。

工作原理：
电磁感应：当在初级绕组中通过电流时，产生的磁场通过铁芯传导到次级绕组，从而在次级绕组中产生感应电动势。

根据法拉第电磁感应定律，感应电动势与磁通量的变化率成正比。

变压器方程：根据变压器方程，初级电压（V1）与次级电压（V2）的关系与它们在变压器中的绕组匝数（N1和N2）的比例成正比。

理想变压器：在理想变压器中，假设没有能量损耗，电压和电流的关系可以通过变压器方程完美描述。

然而，在实际中，存在一些损耗，如铁芯损耗和铜损耗。

损耗：
铁芯损耗：由于铁芯中的磁通在交变电压下不断翻转，导致铁芯发热，产生铁芯损耗。

铜损耗：由于绕组中的电流通过导线时产生的电阻，导致导线发热，产生铜损耗。

总体而言，变压器是一种高效且常见的电力设备，用于在电能输送和分配系统中实现不同电压水平的转换。

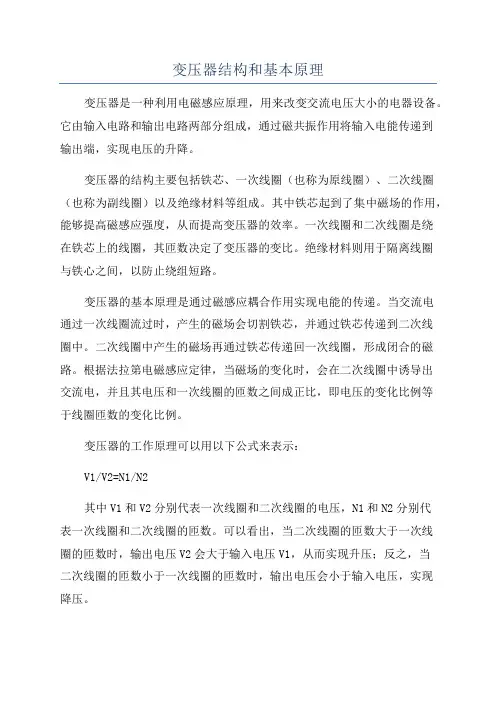

变压器结构和基本原理变压器是一种利用电磁感应原理，用来改变交流电压大小的电器设备。

它由输入电路和输出电路两部分组成，通过磁共振作用将输入电能传递到输出端，实现电压的升降。

变压器的结构主要包括铁芯、一次线圈（也称为原线圈）、二次线圈（也称为副线圈）以及绝缘材料等组成。

其中铁芯起到了集中磁场的作用，能够提高磁感应强度，从而提高变压器的效率。

一次线圈和二次线圈是绕在铁芯上的线圈，其匝数决定了变压器的变比。

绝缘材料则用于隔离线圈与铁心之间，以防止绕组短路。

变压器的基本原理是通过磁感应耦合作用实现电能的传递。

当交流电通过一次线圈流过时，产生的磁场会切割铁芯，并通过铁芯传递到二次线圈中。

二次线圈中产生的磁场再通过铁芯传递回一次线圈，形成闭合的磁路。

根据法拉第电磁感应定律，当磁场的变化时，会在二次线圈中诱导出交流电，并且其电压和一次线圈的匝数之间成正比，即电压的变化比例等于线圈匝数的变化比例。

变压器的工作原理可以用以下公式来表示：V1/V2=N1/N2其中V1和V2分别代表一次线圈和二次线圈的电压，N1和N2分别代表一次线圈和二次线圈的匝数。

可以看出，当二次线圈的匝数大于一次线圈的匝数时，输出电压V2会大于输入电压V1，从而实现升压；反之，当二次线圈的匝数小于一次线圈的匝数时，输出电压会小于输入电压，实现降压。

除了改变电压，变压器还能实现电流的升降。

根据欧姆定律，可以得到以下公式：I1/I2=N2/N1其中I1和I2分别代表一次线圈和二次线圈的电流。

可以看出，当二次线圈的匝数大于一次线圈的匝数时，输出电流I2会小于输入电流I1，实现电流的降低；反之，当二次线圈的匝数小于一次线圈的匝数时，输出电流会大于输入电流，实现电流的升高。

总之，变压器通过磁感应耦合作用实现电能的转换，其工作原理基于法拉第电磁感应定律和欧姆定律。

通过变压器，我们可以方便地改变电压和电流的大小，满足不同电器设备对电能的需求。

变压器原理基本结构变压器（Transformer）是一种利用电磁感应原理来进行电压变换的电器设备。

它由铁芯和线圈组成。

基本结构主要包括铁芯、一次线圈和二次线圈。

1.铁芯：变压器的主要部分是铁芯，它通常采用硅钢片或镍铁合金制成。

铁芯起到集中磁感应线圈的作用，提高磁链的传递效率。

铁芯采用叠压的形式，使得磁场更加集中，并且减小了磁通的损耗。

2.一次线圈：变压器的一次线圈是接在输入端的线圈，也称为“原线圈”或“低压线圈”。

一次线圈由导线绕制而成，其绕制匝数较少。

一次线圈的主要作用是提供输入的电流，产生磁场。

3.二次线圈：变压器的二次线圈是接在输出端的线圈，也称为“副线圈”或“高压线圈”。

二次线圈由导线绕制而成，其绕制匝数较多。

二次线圈的主要作用是输送输出的电流，接收通过铁芯传递过来的磁场。

整个变压器的工作原理基于电磁感应定律。

当交流电流通过一次线圈时，产生的磁场会穿过铁芯，然后再穿过二次线圈。

这个过程中，磁场的变化会导致在二次线圈中产生感应电动势，从而引发电流的流动。

变压器的工作原理可以归纳为以下几个步骤：1.步骤一：当输入的交流电压施加在一次线圈上时，线圈中的电流开始流动。

由于交流电的特性，电流的方向和大小都会不断改变。

2.步骤二：一次线圈中的交流电流产生的磁场通过铁芯传导。

铁芯会集中磁感应线圈，使得磁通更加密集。

3.步骤三：通过铁芯集中的磁通穿过二次线圈，产生感应电动势。

根据电磁感应定律，当磁通的变化穿过一个线圈时，会在线圈中产生感应电动势。

感应电动势的大小取决于磁通的变化率和线圈的匝数。

4.步骤四：感应电动势引发二次线圈中的电流流动。

由于感应电动势的存在，二次线圈中会产生电流，并且电流的方向和大小也会根据输入电流的变化而改变。

通过以上的步骤，变压器实现了电压的升降。

输出电压的大小可以通过变压器的匝数比来调节，原则上，一次线圈绕制的匝数越大，就可以实现较高的输出电压。

变压器的原理和结构是什么变压器是一种能够通过电磁感应来改变输入电压和输出电压比例的电器设备。

它由主要由两个线圈构成：一个是输入线圈也称为原线圈或一次线圈，另一个是输出线圈也称为副线圈或二次线圈。

变压器的主要原理是利用电磁感应的法则。

变压器的工作原理是基于法拉第电磁感应定律和电磁互感作用。

当输入线圈中通过交流电流时，产生的磁场会穿越输出线圈，从而在输出线圈中感应出电动势。

这个电动势的大小取决于输入和输出线圈的匝数比例以及输入电流的变化情况。

变压器通过改变输入线圈和输出线圈的匝数比例来改变输入电压和输出电压的比例。

当输入线圈的匝数较少时，输出线圈的电压会比输入线圈的电压高，这被称为升压变压器。

当输入线圈的匝数较多时，输出线圈的电压会比输入线圈的电压低，这被称为降压变压器。

变压器的结构分为两个主要部分：铁芯和线圈。

铁芯是由磁性材料制成的，通常是硅钢片或镍铁合金。

它的主要功能是导磁，从而增强磁场的强度。

线圈是由绝缘导体制成的，将线圈绕在铁芯上。

输入线圈和输出线圈分别绕在铁芯的不同部分上，彼此之间通过互感耦合实现能量的传递。

变压器通常还包括冷却系统和保护装置。

冷却系统可以通过风扇或冷却油来散热，保护装置主要用于检测和保护变压器在过载、短路或其他故障情况下的安全运行。

变压器的工作过程可以分为两个阶段：磁场建立和磁场感应。

在磁场建立阶段，当输入线圈中通过电流时，会在铁芯中产生磁场，并逐渐扩散到输出线圈中。

在磁场感应阶段，输出线圈中的磁场会与输入线圈中的磁场相互作用，导致输出线圈中感应出电动势。

变压器的效率可以通过以下公式表示：效率=输出功率/输入功率×100%其中，输出功率是指输出电压和电流的乘积，输入功率是指输入电压和电流的乘积。

总之，变压器是基于电磁感应原理的一种用于改变电压比例的电器设备。

它由铁芯和线圈组成，能够通过磁场建立和磁场感应的过程来实现输入电压和输出电压的变换。

变压器在能源传输、电力系统和电子设备中广泛应用，是现代电气工程中不可或缺的重要组成部分。

变压器结构原理变压器是电力系统中常见的电气设备，主要用于改变交流电的电压，传输和分配电能。

它通过电磁感应的原理来实现电压的转换。

本文将介绍变压器的结构和工作原理。

一、变压器结构1. 磁芯：变压器的磁芯是由高导磁性材料制成的，主要用于集中磁通和增加磁通密度。

常见的磁芯材料包括硅钢片和铁氧体等。

2. 一次绕组：一次绕组是变压器的输入侧绕组，由若干匝的导线绕制而成。

它连接输入电源，承受输入电流。

3. 二次绕组：二次绕组是变压器的输出侧绕组，由若干匝的导线绕制而成。

它连接负载设备，输出变压器转换后的电压。

4. 绕组屏：绕组屏用于支撑和固定一次绕组和二次绕组，保证它们在变压器内部的位置和间隔。

5. 绝缘：变压器的绕组和磁芯之间通过绝缘材料隔开，以防止电流短路和绝缘击穿。

二、变压器工作原理变压器的工作原理基于电磁感应现象。

当一次绕组通电时，通过绕组的电流会在磁芯中产生磁场。

这个磁场会沿着磁芯传递，并感应在二次绕组中。

由于磁感应线圈的变化，二次绕组中也会产生电流。

变压器的工作原理可以用下面的公式表示：N1/N2 = V1/V2 = I2/I1其中，N1和N2分别表示一次绕组和二次绕组的匝数，V1和V2分别表示一次绕组和二次绕组的电压，I1和I2分别表示一次绕组和二次绕组的电流。

根据这个公式，变压器可以实现不同电压的转换。

通过改变绕组的匝数比例，可以使输入电压升高或降低。

例如，当N1大于N2时，输出电压会降低，实现 step-down 变压器；反之，当N1小于N2时，输出电压会升高，实现 step-up 变压器。

此外，变压器的效率也是一个重要的参数。

变压器的效率定义为输出功率与输入功率的比值。

高效率的变压器能够减少能量损耗，提高整个电力系统的效能。

三、总结变压器是通过电磁感应的原理来实现电压转换的设备。

它由磁芯、一次绕组、二次绕组、绕组屏和绝缘材料等部分构成。

通过改变绕组的匝数比例，变压器可以实现输入电压向上或向下的转换。
