大雁山隧道出口水泥罐缆风绳安装
专项方案
中铁十一局集团有限公司
深圳地铁6号线6101标三工区项目部
二〇一五年十一月
6101标段三工区
大雁山隧道出口水泥罐缆风绳
安装专项方案
编制：
审核：
批准：
中铁十一局集团有限公司
深圳地铁6号线6101标三工区项目部
二〇一五年十一月
目录
第一章编制依据 (1)
1.1 编制依据 (1)
1.2 编制原则 (1)
第二章工程概况 (2)
第三章缆风绳施工 (3)
3.1 水泥罐型号 (3)
3.2 缆风绳设置 (3)
3.3 地锚设置 (4)
3.4 缆风绳安装 (4)
3.5 缆风绳及地锚计算 (5)
第四章安全措施 (7)
第一章编制依据
1.1 编制依据
（1）《建筑地基基础设计规范》（GB50007-2002）；
（2）《混凝土结构设计规范》（GB50010-2002）；
（3）《钢结构设计规范》（GB50017）；
（4）建筑结构荷载规范；
1.2 编制原则
（1）坚持“安全第一、预防为主”的原则
（2）坚持“文明施工、严密监控、保护环境”的原则。

（3）坚持“安全高效，技术可靠，经济合理”的原则。

第二章工程概况
深圳地铁 6 号线主体工程 6101 标线路起自深圳北站，终于光明中心站，全标段长度为 23.701km，共 10 站 9 区间。

其中上屋北站~长圳站区间暗挖隧道穿越大雁山，大雁山隧道全长3089m，其中包括明挖区间 856m，暗挖隧道区间2233m，是深圳市城市轨道交通 6 号线控制性工程。

喷锚拌合站设在大雁山隧道浅埋段，位于大雁山隧道出口右侧平地，负责隧道出口暗挖隧道喷锚混凝土拌合施工。

喷锚拌合站为2个50T水泥罐，总容量为100T，单个罐体重5T，罐体直径 2.8m，罐体高度为 5.4m，罐体总高度为10m，支腿临边间距为 2.04m。

水泥罐位置地基承载力大于153kPa，基础采用钢筋混凝土，基础承载力236kPa、水泥罐最大压应力（加入风荷载）为 138.32 kPa。

（具体数
值见《散装水泥罐安装专项方案》）
第三章缆风绳施工
3.1 水泥罐型号
（1）水泥罐是一种封闭式的储存散装物料的罐体，适合储存水泥、粉煤等各种散装物料，罐体上装有料位系统，能够显示物料的位置和多少，破洞装置可以解除物料沉积太久而造成的结实。

水泥仓和螺旋输送泵配合使用能够把物料输送到各个位置，该罐体安装方便，安全可靠是各种搅拌站的理想散装储存罐。

（2）2个水泥罐总容量为100T，单个罐体重5T，罐体直径2.8m，罐体高度为5.4m，罐体总高度为10m，支腿临边间距为2.04m。

（3）其上部有除尘设备，防止粉尘泄漏，下部装有破拱装置，防止粉料结
块，使粉料卸出顺畅，并装有料位传感设备，可随时掌握仓内物料使用情况。

（4）水泥罐由以下两部分组成：仓体钢结构部分、爬梯、护栏、上料管、
除尘器、压力安全阀、高低料位计、卸料阀等。

（5）水泥罐为圆柱形结构，底部由四条圆管支腿支撑整个仓体，整仓全部
为钢结构形式，焊接而成；顶部设有除尘器及压力安全阀。

3.2 缆风绳设置
水泥罐共设置 3 道缆风绳，缆风绳采用φ16mm 钢丝绳，安全系数
3.5，设置角度 30～45 度。

3 根缆风绳设置方向分别为山体方向、冲沟方向和临建方向。

见图 3.2-1 散装水泥管缆风绳设置剖面图：
图 3.2-1 散装水泥管缆风绳设置剖面图
3.3 地锚设置
1）基础形式地锚基础尺寸为 2m×0.5m×0.5m（长*宽*高），混凝土强度为C20，在基础底面埋设一根长2米的 I16a 型工字钢，缆风绳缠绕在工字钢上再浇筑混凝土。

具体结构形式见图 3.3-1 地锚设置平面图：
图 3.3-1 地锚设置平面图
3.4 缆风绳安装
1、缆风绳一端固定在水泥罐上，另外一端固定在地锚上，不得随意挂接在树上、墙上等。

2、缆风绳与地锚之间应采用与钢丝绳拉力相适应的花篮螺杆拉紧，缆风绳垂度不大于 0.01L（L 为缆风绳长度）调节时应对角进行不得在相邻两角同时拉紧。

3、用绳卡连接钢丝绳时安全要求，如下表：
3.5 缆风绳及地锚计算
1、缆风绳拉力计算
缆风绳直径为 16mm，结构为 6×7FC 的钢丝绳：
S=D³×52
S=16³×52=2496kg×3根=7488kg
式中 S 为破断拉力，单位为 kg,D 为钢丝绳直径，单位为mm。

水泥罐自重 7.2T＜S 满足要求。

2、抗台风计算
本地台风较多，罐体必须考虑风力影响，罐体纵、横向受风力影响很高，罐体高度10米，圆形直径2.8米，风力系数按 1.12 考虑。

则罐体基础风力 W 风 =1.5×1×1.12=1.68KN
罐体板基础弯矩 M=1.68KN×（1.5/2）=1.26KN▪M
罐体风力 W 风 =10×2.8×1.12=31.36KN
罐体弯矩 M=31.36KN×（3/2）=47.04KN
合计风力 P=1.68KN+31.36KN=33.04KN
合计弯矩 M=1.26KN+47.04KN=48.3KN
3、地锚抗拔验算
地锚设置处地层从上至下依次为粉质黏土，褐黄色，硬塑，局部地段焊含砾石及孤石，层厚 1.2 米，第二层为中风化围岩。

地锚基础采用 I16 工字钢和浇筑 C25 混凝土作为地锚，工字钢长度1m，全部浇筑混凝土内，缆风绳施加与地锚上的竖向荷载N k =74.88KN*sin30=37.44KN。

水平荷载 H ik=74.88KN*sin30=37.44KN，地锚抗拔力验算公式 N k≤Tu k/2。

式中 N k—按荷载效应标准组合计算的基础拔力
Tu k—破坏时基础的抗拔极限承载力标准值
Tu k=∑λ1q aik u1i1
式中λ1—抗拔系数，取0.75
q aik=基础土体抗压极限侧阻力标准值，取86Kpa
u1—基础周长，16#工字钢取1m
i1—基础土层的厚度
Tu k=0.75×86×2×2+0.75×160×2×0=258KN
N k=37.44KN≤Tuk/2=129KN，抗拔验算满足要求。

4、地锚水平力验算
受水平荷载的地锚应满足 H lk≤Ra
式中 H lk—在荷载效应标准组合下，作用于地锚顶处的水平力；Ra—地锚水平承载力特征值。

Ra=0.75 α3EIχoa/νx
式中α—地锚的水平变形系数，取 5
EI—地锚抗弯刚度，T16#普通热轧工字钢为 2197650N▪m2
Χoa—地锚顶允许水平位移，取 20mm
νx—罐体水平系数，取3.526
Ra =0.75×53×2197650×0.02/3.562=1156.82KN≧H lk=37.44KN，水平力验算满足要求。

第四章安全措施
为了确保缆风绳安装工作顺利进行，将采取如下措施：
1、高空作业人员必须正确佩戴安全帽，必须系好安全带，并挂在牢固处（高挂抵用）。

2、高空作业使用的脚手架、吊架、平台、脚手板、梯子、护栏、索具等料具和安全带，安全网等安全防护用品的质量都必须符合国家规范的要求。

3、从事高空作业的人员凡患有高血压、心脏病、贫血、严重近视及患其他不适应高空作业病症的人员，均不得登高作业。

4、攀登和悬空高处作业人员以及搭设高处作业安全设施的人员，必须经过专业技术培训。

5、施工中，对高空作业的安全技术设施，使用中发生损坏，必须及时解决，危机人身安全的，必立即停止作业，排除险情和隐患后，方准作业。

6、施工作业所有有坠落可能的物体，应一律先行撤除或加以固定，高处作业中所用的物料，均应放平稳，并不得超重。

7、高处作业无法搭设严密的防护设施的，必须使用安全带，安全带必须系挂在施工作业上方牢固物体上，并高挂低用，禁止低挂高用。

8、高处作业人员应沿梯子缓慢上下。

合集下载

大雁山隧道出口水泥罐缆风绳安装方案

大雁山隧道出口水泥罐缆风绳安装方案

大雁山隧道出口水泥罐缆风绳安装方案一、项目背景大雁山隧道出口处存在较为复杂的地形和气象条件，在强风等恶劣天气条件下，很容易导致风绳断裂或被吹走，从而对隧道和周围区域的交通安全造成严重威胁。

因此，为了保证隧道出口的交通安全，必须对水泥罐进行缆风绳的安装。

二、安装目标1.提高大雁山隧道出口处的交通安全指数。

2.保护水泥罐免受强风侵袭，防止其被吹走。

3.增强水泥罐的稳定性，防止隧道出口的地质灾害发生。

三、安装原则1.安装位置：选择水泥罐的四个角，并确保与水泥罐的表面高度一致。

2.安装数量：每个角选择一根缆风绳，共四根缆风绳。

3.缆风绳选择：使用具有一定强度和防风性能的缆风绳。

4.固定方式：使用合适的钢丝绳和固定工具将缆风绳固定在水泥罐和固定点上。

四、安装步骤第一步：准备工作1.对隧道出口区域进行实地勘测，了解地形、环境和风向情况，确定最佳的缆风绳安装位置。

2.选购符合安全规范的缆风绳和固定工具，并确保质量过关。

3.进行安全培训，确保工作人员了解安全操作规程。

第二步：安装固定点1.根据实地勘测结果，确定每个角的安装位置，并标记出固定点。

2.使用钻孔机在固定点处钻孔，确定孔深和直径，然后进行钻孔。

第三步：安装缆风绳1.将缆风绳分成四根，每根长度与水泥罐的边长一致。

在每个缆风绳的一端固定合适大小的铁环。

2.通过刚刚钻好的孔口，将铁环通过固定点，并用合适的固定工具固定住。

第四步：调整缆风绳1.通过调整缆风绳的松紧程度，确保水泥罐和缆风绳之间形成合适的拉力。

如果拉力过大，可能会损坏水泥罐；如果拉力过小，可能无法防止水泥罐被吹走。

2.用合适的工具检查缆风绳是否牢固，如果不牢固，进行重新固定。

第五步：验收和维护1.在完成安装后，进行安全验收，确保缆风绳满足安全要求。

2.对缆风绳进行定期检查和维护，确保其正常使用和状态良好。

五、安全风险和应对措施1.钻孔过程中可能存在安全隐患，例如钻孔机滑动、操作不当导致的事故。

应严格按照操作规程进行操作，并配备合适的安全设备。

电缆、光缆敷设施工方案

电缆、光缆敷设施工方案

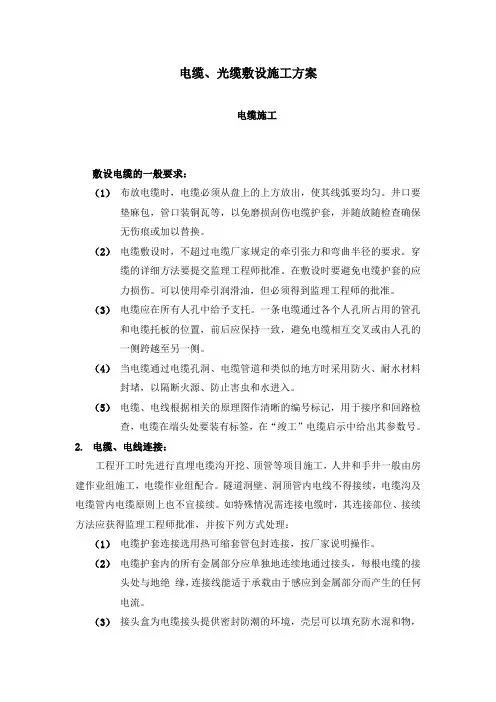

电缆、光缆敷设施工方案电缆施工敷设电缆的一般要求：（1）布放电缆时，电缆必须从盘上的上方放出，使其线弧要均匀。
