简单二阶有源低通滤波器电路及幅频特性为了使输出电压在高频段以更快的速率下降，以改善滤波效果，再加一节RCo(1)通带增益当f=0时，各电容器可视为开路，通带内的增益为低通滤波环节，称为二阶有源滤波电路。
它比一阶低通滤波器的滤波效果更好二阶LPF的电路图如图6所示，幅频特性曲线如图7所示。
1-(2)二阶低通有源滤波器传递函数根据图8-2.06可以写出丄“盘斗丄〕俯二一礎通常有，联立求解以上三式，可得滤波器的传递函数臥)—九…(3)通带截止频率将s 换成j 3,令3 0 = 2n f o=1/(RC)可得当f=fp时，上式分母的模="丿厶I VoZ与理想的二阶波特图相比，在超过fO以后，幅频特性以-40 dB/dec的速率下降，比一阶的下降快。
但在通带截止频率fp -fO之间幅频特性下降的还不够快。
摘要设计一种压控电压源型二阶有源低通滤波电路，并利用MultisimIO仿真软件对电路的频率特性、特征参量等进行了仿真分析，仿真结果与理论设计一致，为有源滤波器的电路设计提供了EDA手段和依据。
关键词二阶有源低通滤波器；电路设计自动化；仿真分析；MultisimIO滤波器是一种使用信号通过而同时抑制无用频率信号的电子装置，在信息处理、数据传送和抑制干扰等自动控制、通信及其它电子系统中应用广泛。
滤波一般可分为有源滤波和无源滤波，有源滤波可以使幅频特性比较陡峭，而无源滤波设计简单易行，但幅频特性不如有源滤波器，而且体积较大。
从滤波器阶数可分为一阶和高阶，阶数越高，幅频特性越陡峭。
高阶滤波器通常可由一阶和二阶滤波器级联而成。
采用集成运放构成的RC有源滤波器具有输入阻抗高，输出阻抗低，可提供一定增益，截止频率可调等特点。
压控电压源型二阶低通滤波电路是有源滤波电路的重要一种，适合作为多级放大器的级联。
本文根据实际要求设计一种压控电压源型二阶有源低通滤波电路，采用EDA仿真软件Multisim1O对压控电压源型二阶有源低通滤波电路进行仿真分析、调试，从而实现电路的优化设计。
２０１８年 ／ 第１期 物联网技术８３0 引 言随着科技的进步，无损检测技术越来越多地被应用于实际生产和生活中。
而超声波技术是无损检测技术中极具优势的一种，因为超声波具有定向性好、能量集中，在传输过程中衰减较小，反射能力较强等特点，不受光线、被测物颜色等的影响，在恶劣环境下具有一定的适应能力。
本文设计了一款超声波信号处理滤波电路，该电路主要应用于1～2 MHz 超声波信号处理，并利用Multisim 软件对电路特性进行了仿真。
1 滤波电路原理图设计及仿真结果1.1 滤波电路设计多路负反馈二阶有源带通滤波器使用单个通用运算放大器（通用运放）接成单电源供电模式，易于实现，滤波电路如图1所示。
1100 pF2100 pF5 V60.1μF7图1 滤波电路图该电路的上限截止频率和下限截止频率可以非常近，具有很强的频率选择性。
令C 1=C 2=C ，R eq 是R 1和R 2并联的值。
品质因数Q 等于中心频率除以带宽：Q=f c /BW（1）由式（1）可以看出，通过使R 3的值远大于R eq 来获得较大的Q 值。
Q 值越大，频率选择性越好，带宽越小；反之亦然。
令中心频率为f c ，计算公式如下：中心角频率：f c 其中，R R R R R R R eq 121212'==+品质因数Q ：BW Q f c==1.2 电路仿真结果本文所设计的带通滤波电路可以通过的频率范围为550kHz ～2.2 MHz ，其中在f =1.1 MHz 时增益最大，可达到25 dB 左右，而对此频率范围外的其他信号抑制都较为明显。
由于在现实生产和工作中，水下超声和管道超声波应用的频率范围大多为1～2 MHz ，因此该电路非常适合于水下超声和管道超声信号的滤波。
带通滤波电路波特图如图2所示。
带通滤波电路对1 MHz 信号的滤波效果如图3所示，带有三角标号的为电路的输出信号，另一信号为电路的输入信号。
图中下方为示波器的相关参数。

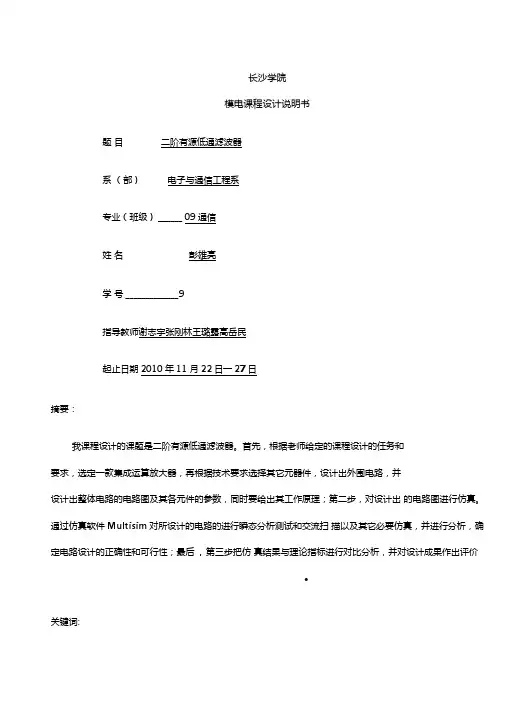

长沙学院模电课程设计说明书题目二阶有源低通滤波器系（部）电子与通信工程系专业（班级）______ 09通信姓名彭雄亮学号 _____________ 9指导教师谢志宇张刚林王璐露高岳民起止日期2010年11月22日一27日摘要：我课程设计的课题是二阶有源低通滤波器。
首先，根据老师给定的课程设计的任务和要求，选定一款集成运算放大器，再根据技术要求选择其它元器件，设计出外围电路，并设计出整体电路的电路图及其各元件的参数，同时要给出其工作原理；第二步，对设计出的电路图进行仿真。
通过仿真软件Multisim对所设计的电路的进行瞬态分析测试和交流扫描以及其它必要仿真，并进行分析，确定电路设计的正确性和可行性；最后，第三步把仿真结果与理论指标进行对比分析，并对设计成果作出评价•关键词:滤波器、二阶有源低通感量，这就必然增加电感元件的体积，重量与成本。
这种矛盾在低频时尤为突出。
为了解决这一矛盾，五十年代有人提出用由电阻、电容与晶体管组成的有源网络替代电感元件，由此产生了用有源元件和无源元件（一般是R和C）共同组成的电滤波器，称为有源滤波器。
六十年代末由分立元件组成的有源滤波器得到应用。
七十年代以来，由薄膜电容、薄膜电阻和硅集成电路运算放大器构成的薄膜混合集成电路提供了大量质优价廉的小型和微型有源RC滤波器。
集成电路技术的出现和迅速发展给有源滤波器赋予巨大的生命力。
集成电路有源滤波器不但从根本上克服了R、L、C无源滤波器在低频时存在的体积和重量上的严重问题，而且成本低、质量可靠及寄生影响小。
和无源滤波器相比，它的设计和调整过程较简便，此外还能提供增益。
当然，有源滤波器也有如下缺点：1.由于有源元件固有的带宽限制，使绝大多数有源滤波器仅限于音频范围（f w 20KHZ）内应用，而无源滤波器没有这种上界频率限制，适用的频率范围可高达500MHZ 0 2•生产工艺和环境变化所造成的元件偏差对有源滤波器的影响较大。
3•有源元件要消耗功率。
