Multisim仿真教程 (1)

仿真1。

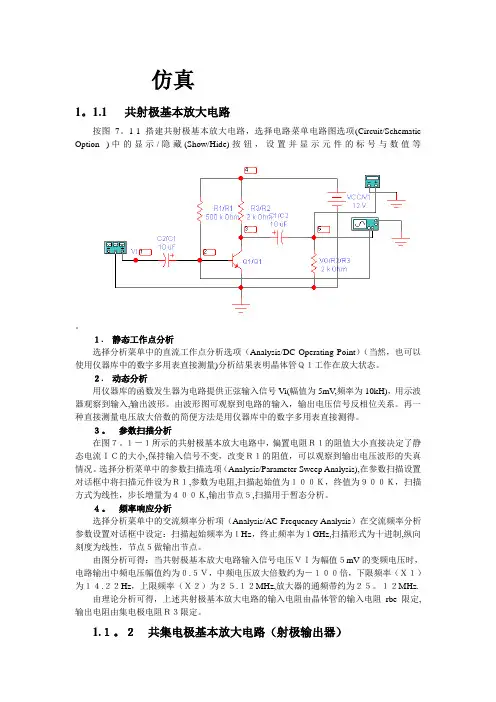

1.1 共射极基本放大电路按图7。

1-1搭建共射极基本放大电路，选择电路菜单电路图选项(Circuit/Schematic Option )中的显示/隐藏(Show/Hide)按钮，设置并显示元件的标号与数值等。

１.静态工作点分析选择分析菜单中的直流工作点分析选项（Analysis/DC Operating Point）（当然，也可以使用仪器库中的数字多用表直接测量)分析结果表明晶体管Ｑ１工作在放大状态。

２.动态分析用仪器库的函数发生器为电路提供正弦输入信号Vi(幅值为5mV,频率为10kH)，用示波器观察到输入,输出波形。

由波形图可观察到电路的输入，输出电压信号反相位关系。

再一种直接测量电压放大倍数的简便方法是用仪器库中的数字多用表直接测得。

３。

参数扫描分析在图７。

１－１所示的共射极基本放大电路中，偏置电阻Ｒ１的阻值大小直接决定了静态电流ＩＣ的大小,保持输入信号不变，改变Ｒ１的阻值，可以观察到输出电压波形的失真情况。

选择分析菜单中的参数扫描选项（Analysis/Parameter Sweep Analysis),在参数扫描设置对话框中将扫描元件设为Ｒ１,参数为电阻,扫描起始值为１００Ｋ，终值为９００Ｋ，扫描方式为线性，步长增量为４００Ｋ,输出节点５,扫描用于暂态分析。

４。

频率响应分析选择分析菜单中的交流频率分析项（Analysis/AC Frequency Analysis）在交流频率分析参数设置对话框中设定：扫描起始频率为１Hz，终止频率为１GHz,扫描形式为十进制,纵向刻度为线性，节点５做输出节点。

由图分析可得：当共射极基本放大电路输入信号电压ＶＩ为幅值５mV的变频电压时，电路输出中频电压幅值约为０.５Ｖ，中频电压放大倍数约为－１００倍，下限频率（Ｘ１）为１４.２２Hz，上限频率（Ｘ２）为２５.１２MHz,放大器的通频带约为２５。

１２MHz.由理论分析可得，上述共射极基本放大电路的输入电阻由晶体管的输入电阻rbe限定,输出电阻由集电极电阻Ｒ３限定。

第13章Multisim模拟电路仿真本章Multisim10电路仿真软件，本章节讲解使用Multisim进行模拟电路仿真的基本方法。

目录1. Multisim软件入门2. 二极管电路3. 基本放大电路4. 差分放大电路5. 负反馈放大电路6. 集成运放信号运算和处理电路7. 互补对称（OCL）功率放大电路8. 信号产生和转换电路9. 可调式三端集成直流稳压电源电路13.1 Multisim用户界面及基本操作13.1.1 Multisim用户界面在众多的EDA仿真软件中，Multisim软件界面友好、功能强大、易学易用，受到电类设计开发人员的青睐。

Multisim用软件方法虚拟电子元器件及仪器仪表，将元器件和仪器集合为一体，是原理图设计、电路测试的虚拟仿真软件。

Multisim来源于加拿大图像交互技术公司（Interactive Image Technologies，简称IIT公司）推出的以Windows为基础的仿真工具，原名EWB。

IIT公司于1988年推出一个用于电子电路仿真和设计的EDA工具软件Electronics Work Bench（电子工作台，简称EWB），以界面形象直观、操作方便、分析功能强大、易学易用而得到迅速推广使用。

1996年IIT推出了EWB5.0版本，在EWB5.x版本之后，从EWB6.0版本开始，IIT对EWB进行了较大变动，名称改为Multisim（多功能仿真软件）。

IIT后被美国国家仪器（NI，National Instruments）公司收购，软件更名为NI Multisim，Multisim经历了多个版本的升级，已经有Multisim2001、Multisim7、Multisim8、Multisim9 、Multisim10等版本，9版本之后增加了单片机和LabVIEW虚拟仪器的仿真和应用。

下面以Multisim10为例介绍其基本操作。

图13.1-1是Multisim10的用户界面，包括菜单栏、标准工具栏、主工具栏、虚拟仪器工具栏、元器件工具栏、仿真按钮、状态栏、电路图编辑区等组成部分。

multisim教程实验指导书第⼀章第⼀章 Multisim7基本操作1.1 Multisim7基本操作图1-11.1.2 ⽂件基本操作与Windows 常⽤的⽂件操作⼀样，Multisim7中也有：New--新建⽂件、Open--打开⽂件、Save--保存⽂件、Save As--另存⽂件、Print--打印⽂件、Print Setup--打印设置和Exit--退出等相关的⽂件操作。

以上这些操作可以在菜单栏File ⼦菜单下选择命令，也可以应⽤快捷键或⼯具栏的图标进⾏快捷操作。

1.1.3 元器件基本操作常⽤的元器件编辑功能有：90 Clockwise--顺时针旋转90?、90 CounterCW--逆时针旋转90?、Flip Horizontal--⽔平翻转、Flip Vertical--垂直翻转、Component Properties--元件属性等。

这些操作可以在菜单栏Edit ⼦菜单下选择命令，或⽤Edit ⼦菜单右边显⽰的快捷键进⾏快捷操作，也可以选中元器件后右击⿏标选择相应命令。

例对三极管操作如图1-2所⽰：图1-21.1.4 ⽂本基本编辑对⽂字注释⽅式有两种：直接在电路⼯作区输⼊⽂字或者在⽂本描述框输⼊⽂字，两种操作⽅式有所不同。

1. 电路⼯作区输⼊⽂字单击Place / Text 命令或使⽤Ctrl+T 快捷操作，然后⽤⿏标单击需要输⼊⽂字的位置，输⼊需要的⽂字。

⽤⿏标指向⽂字块，单击⿏标右键，在弹出的菜单中选择Color 命令，选择需要的颜⾊。

双击⽂字块，可以随时修改输⼊的⽂字。

2. ⽂本描述框输⼊⽂字利⽤⽂本描述框输⼊⽂字不占⽤电路窗⼝，可以对电路的功能、实⽤说明等进⾏详细的说明，可以根据需要修改⽂字的⼤⼩和字体。

单击View/ Circuit Description Box 命令或使⽤快捷操作Ctrl+D ，打开电路⽂本描述框，如图1-3所⽰，在其中输⼊需要说明的⽂字，可以保存和打印输⼊的⽂本。

菜单系统工具栏设计工具栏仪器仪表工具栏电路图编辑窗口四、定制Multisim用户界面操作：设置菜单栏Option /Preferences中各属性选择元件的符号标准ANSI：美国标准DIN：欧洲标准。

元器件和背景的颜色一、电源库电源库中共有30个电源器件，分别是：●接地端●数字接地端● VCC电压源● VDD数字电压源●直流电压源●直流电流源●正弦交流电压源●正弦交流电流源●时钟电压源●调幅信号源●调频电压源●调频电流源● FSK信号源●电压控制正弦波电压源●电压控制方波电压源●电压控制三角波电压源●电压控制电压源●电压控制电流源●电流控制电压源●电流控制电流源●电流控制电压源●电流控制电流源●脉冲电压源●脉冲电流源图●指数电压源●指数电流源●分段线性电压源●分段线性电流源●压控分段电压源●受控单脉冲●多项式电源●非线性相关电源4、时钟电压源实质上是一个频率、占空比及幅度皆可调的方波发生器二、基本元件库●电阻●虚拟电阻●电容●虚拟电容●电解电容●上拉电容●电感●虚拟电感●电位器●虚拟电位器●可变电容●虚拟可变电容●可变电感●虚拟可变电感●开关●继电器●变压器●非线性变压器●磁芯●无芯线圈●连接器●插座●半导体电阻●半导体电容●封装电阻● SMT电阻● SMT电容● SMT电解电容● SMT电感现实元件虚拟元件“GeneralGeneral””页：元件的一般性资料，包括元件的名称、制造商、创建时间、制作者。

“SymbolSymbol””页：元件的符号。

“ModelModel””页：元件的模型，提供电路仿真时所需要的参数。

Footprint””页：元件封装，提供“Footprint给印制电路板设计的原件外形。

Electronic Parameters””页：“Electronic Parameters元件的电气参数，包括元件在实际使用中应该考虑的参数指标。

编辑电阻元件“User FieldsUser Fields””页：用户使用信息。

第13章Multisim模拟电路仿真本章Multisim10电路仿真软件，讲解使用Multisim进行模拟电路仿真的基本方法。

目录1. Multisim软件入门2. 二极管电路3.基本放大电路4.差分放大电路5. 负反馈放大电路6.集成运放信号运算和处理电路7.互补对称（OCL）功率放大电路8.信号产生和转换电路9.可调式三端集成直流稳压电源电路13.1 Multisim用户界面与基本操作Multisim用户界面在众多的EDA仿真软件中，Multisim软件界面友好、功能强大、易学易用，受到电类设计开发人员的青睐。

Multisim用软件方法虚拟电子元器件与仪器仪表，将元器件和仪器集合为一体，是原理图设计、电路测试的虚拟仿真软件。

Multisim来源于加拿大图像交互技术公司（Interactive Image Technologies，简称IIT公司）推出的以Windows为基础的仿真工具，原名EWB。

IIT公司于1988年推出一个用于电子电路仿真和设计的EDA工具软件Electronics Work Bench（电子工作台，简称EWB），以界面形象直观、操作方便、分析功能强大、易学易用而得到迅速推广使用。

1996年IIT推出了EWB5.0版本，在EWB5.x版本之后，从EWB6.0版本开始，IIT对EWB进行了较大变动，名称改为Multisim（多功能仿真软件）。

IIT后被美国国家仪器（NI，National Instruments）公司收购，软件更名为NI Multisim，Multisim经历了多个版本的升级，已经有Multisim2001、Multisim7、Multisim8、Multisim9 、Multisim10等版本，9版本之后增加了单片机和LabVIEW虚拟仪器的仿真和应用。

下面以Multisim10为例介绍其基本操作。

图13.1-1是Multisim10的用户界面，包括菜单栏、标准工具栏、主工具栏、虚拟仪器工具栏、元器件工具栏、仿真按钮、状态栏、电路图编辑区等组成部分。

第13章 Multisim模拟电路仿真本章Multisim10电路仿真软件，本章节讲解使用Multisim进行模拟电路仿真的基本方法。

目录1. Multisim软件入门2. 二极管电路3. 基本放大电路4. 差分放大电路5. 负反馈放大电路6. 集成运放信号运算和处理电路7. 互补对称（OCL）功率放大电路8. 信号产生和转换电路9. 可调式三端集成直流稳压电源电路13.1 Multisim用户界面及基本操作13.1.1 Multisim用户界面在众多的EDA仿真软件中，Multisim软件界面友好、功能强大、易学易用，受到电类设计开发人员的青睐。

Multisim用软件方法虚拟电子元器件及仪器仪表，将元器件和仪器集合为一体，是原理图设计、电路测试的虚拟仿真软件。

Multisim来源于加拿大图像交互技术公司（Interactive Image Technologies，简称IIT公司）推出的以Windows为基础的仿真工具，原名EWB。

IIT公司于1988年推出一个用于电子电路仿真和设计的EDA工具软件Electronics Work Bench（电子工作台，简称EWB），以界面形象直观、操作方便、分析功能强大、易学易用而得到迅速推广使用。

1996年IIT推出了EWB5.0版本，在EWB5.x版本之后，从EWB6.0版本开始，IIT对EWB进行了较大变动，名称改为Multisim（多功能仿真软件）。

IIT后被美国国家仪器（NI，National Instruments）公司收购，软件更名为NI Multisim，Multisim 经历了多个版本的升级，已经有Multisim2001、 Multisim7、 Multisim8、Multisim9 、Multisim10等版本，9版本之后增加了单片机和LabVIEW虚拟仪器的仿真和应用。

下面以Multisim10为例介绍其基本操作。

图13.1-1是Multisim10的用户界面，包括菜单栏、标准工具栏、主工具栏、虚拟仪器工具栏、元器件工具栏、仿真按钮、状态栏、电路图编辑区等组成部分。

Multi sim原理图输入，仿真与可编程逻辑入门指导前言祝贺您选择了Multisim。

我们有信心将数年来增加的超级设计功能交付给您。

Electronics Worbench是世界领先的电路设计工具供应商，我们的用户比其它任何的EDA开发商的用户都多。

所以我们相信，您将对Multisim以及您可能选择的任何其它的Electronics Workbench产品所带来的价值感到满意。

文件惯例当涉及到工具按钮时，相应的工具按钮出现在文字的左边。

虽然multisim的电路显示模式是彩色的，但本手册中以黑白模式显示电路。

（您可以将此定制成您喜好的设置）当您看到这样的图标时，所描述的功能只有特定的版本才有。

用户可以购买相应的附加模块。

Multisim 用Menu/Item表示菜单命令。

例如，File/Open表示在File菜单中选择Open命令。

本手册用箭头（➢）表示程序信息。

Multisim文件系列Multisim文件包括“Multisim入门指导”、“User Guide”和在线帮助。

所有的用户都会收到这两本手册的PDF版本。

用户还会收到所购买Multisim版本的印刷版手册。

入门指导“入门指导”向您介绍Multisim界面，并指导您学习电路设计（circuit）、仿真（similation）、分析（analysis）和报告（reporting）。

User Guide“User Guide”详细介绍了Multisim的各项功能，它是基于电路设计层次进行组织的，详细地描述了Multisim的各个方面。

在线帮助Multisim提供在线帮助文件系统以支持您使用，选择Help/Multisim Manua l可显示详细描述Multisim程序的文件，或者选择Help/Multisim Help显示包含参考资料（来自于印刷版的附录）的帮助文件，比如对Multisim所提供元器件的详细介绍。

所有的帮助文件窗口都是标准窗口，并提供内容列表与索引。

Multisim模拟电子技术仿真实验Multisim是一款著名的电子电路仿真软件，广泛用于电子工程师和学生进行电子电路的设计和验证。

通过Multisim，用户可以方便地搭建电路并进行仿真，实现理论与实际的结合。

本文将介绍Multisim的基本操作和常见的电子技术仿真实验。

一、Multisim基本操作1. 下载与安装首先，需要从官方网站上下载Multisim软件，并按照提示完成安装。

安装完成后，打开软件即可开始使用。

2. 绘制电路图在Multisim软件中，用户可以通过拖拽组件来绘制电路图。

不同的电子组件如电阻、电容、二极管等都可以在Multisim软件中找到并加入电路图中。

用户只需将组件拖放到绘图区域即可。

3. 连接元件在绘制电路图时，还需要连接各个元件。

通过点击元件的引脚，然后拖动鼠标连接到其他元件的引脚上，即可建立连接线。

4. 设置元件的属性在建立电路连接后，还需要设置各个元件的属性。

比如，电阻的阻值、电容的容值等等。

用户可以双击元件，进入属性设置界面，对元件进行参数调整。

5. 添加仪器和测量在Multisim中，用户还可以添加各种仪器和测量设备，如示波器、函数发生器等。

这样可以帮助我们对电路进行更加深入的分析和测试。

二、常见的电子技术仿真实验1. RC电路响应实验RC电路响应实验是电子电路实验中最基础的实验之一。

它用于研究RC电路对输入信号的响应情况。

通过在Multisim中搭建RC电路，可以模拟分析电路的充放电过程，并观察输出电压对时间的响应曲线。

2. 放大器设计实验放大器是电子电路中常见的功能电路之一。

通过在Multisim中搭建放大器电路，可以模拟放大器的工作过程，并对放大器的增益、频率等特性进行分析和调整。

这对于学习和理解放大器的原理和工作方式非常有帮助。

3. 数字电路实验数字电路是现代电子技术中不可或缺的一部分。

通过在Multisim中搭建数字电路，可以模拟数字电路的逻辑运算、时序控制等功能，并对电路的工作波形进行分析和优化。

在众多eda 模拟软体中，multisim 软件界面友好，功能强大，易学易用，深受电气设计人员和开发人员的青睐。

Multisim 是基于windows 平台的仿真工具，前身为ewb，由加拿大交互图像技术公司(iit)于1988年推出。

1996年，iit 公司推出了一款电子设计自动化工具软件电子工作台(ewb) ，用于电子电路仿真和设计，该软件界面直观、操作方便、分析功能强大、易学易用。

在ewb5.x 和ewb6.0之后，它对ewb 做了很大的改动，改名为multisim.iit，后被ni (national instruments)收购，软件更名为ni multisim。

在第9版之后，对multisim2001、multisim7、multisim8、multisim9、multisim10等多个版本进行了升级，并介绍了单片机和虚拟仪器的仿真和应用。

包括菜单栏、标准工具栏、主工具栏、虚拟仪器工具栏、组件工具栏、模拟按钮、状态栏、电路图编辑区和其他组件。

图13.1-1 multisim10用户界面菜单栏类似于windows 应用程序，如图13.1-2所示。

图13.1-2 multisim 菜单baramong 他们，全球偏好和表属性下的选项菜单可以个性化的界面设置，和multisim10提供了两套电子元件符号标准: ansi: 美国国家标准协会，美国标准，这是默认的标准。

本章采用了默认设置。

德国国家标准协会，欧洲标准，符合中国标准。

工具栏是标准的windows 应用程序样式。

标准工具栏: 视图工具栏: 图13.1-3显示主工具栏和按钮的名称，图13.1-4显示组件工具栏和按钮的名称，图13.1-5显示虚拟仪器工具栏和仪器的名称。

图13.1-3 multisim10主工具图13.1-4 multisimcomponent 工具图13.1-5 multisim10虚拟仪器工具项目经理位于multisim10工作界面的左半部分，电路以分层形式显示，主要用于显示分层电路。

Multisim是一个非常简单易懂的电路仿真软件，使用它可以完成数字电路、模拟电路等的仿真。

对于初学者来说，Multisim也非常容易理解和使用。

因此，今天，我将分享如何使用Multisim进行简单电路实验的经验。

工具/原材料
Multisim软件
计算机
方法/步骤
首先，运行我们的Multisim软件
如何使用Multisim进行简单电路仿真
我们需要从原产品目录中选择电路图
如何使用Multisim进行简单电路仿真
元件库的分类从左到右依次是“电源”、“基本元件”（开关、电阻、电容和电感）、二极管、晶体管、模拟电路元件、TTL和CMOS。

你可以根据你的电路需要选择它们
如何使用Multisim进行简单电路仿真
绘制电路图后，可以单击工具栏中的“运行”按钮来运行模拟
如何使用Multisim进行简单电路仿真
在操作过程中，我们可以点击开关来控制开关的开关
如何使用Multisim进行简单电路仿真
当我们想完成模拟实验时，只需点击停止按钮
如何使用Multisim进行简单电路仿真
此外，如果您的电路需要通用仪表、示波器和其他测量仪器，您可以从右侧的测量工具栏中进行选择。

如何使用Multisim进行简单电路仿真
要保存仿真电路图时，可以单击“文件”菜单并选择“保存”项。

如何使用Multisim进行简单电路仿真
九
然后，只需选择要保存的路径并单击“确定”按钮。

如何使用Multisim进行简单电路仿真。

SPICE / MultiSim 教程1.引言蜂窝电话和计算机只能算是当今复杂电子系统的两个典型示例。

这种设备通常包含了数百万个电路组件，普通的重复试验并不能保证最终产品的有效性。

所以，设计人员在制造之前经常需要使用电路模拟器来验证电路的性能。

目前常用的组件级电路仿真器称为SPICE（带有集成电路重点的仿真程序），它是在1970年代由佩德森教授在加利福尼亚大学伯克利分校开发的。

市场上有许多不同版本的SPICE，它们的主要区别在于用户界面，但内部结构与早期的 Berkeley SPICE没有太大区别。

本教程主要介绍SPICE的MultiSim 版本。

用MultiSim模拟电路主要涉及两个步骤:(1)输入电路原理图（使用MultiSim的图形用户界面）。

(2)选择分析类型并运行模拟。

2.该教程组成1.引言2.组成I MultiSim中的基本电路仿真技术3.MultiSim 环境4.示例电路图5.模拟与结果演示II MultiSim中电路仿真的替代形式.6.模拟仪器7.使用面包板8.结论注意事项:•在运行电路前，你应该熟悉你所模拟电路的原理•I在本文档中，黑体字表示您在计算机上执行的操作。

示例：单击菜单项。

3.MultiSim 环境1.第一步登录Multisin系统，也可以远程登录.2.登录后, 双击界面中图标. 如果出现窗口 “Evaluation License” , 单击Evaluation 按钮. MultiSim 完成登录,你会看到图 1界面. 这是 “Capture andSimulate” 捕捉与模拟环境，因为您通过在MultiSim中进行绘制来“捕获”原理图，然后对其进行“仿真”图1还显示了MultiSim工作区的不同部分; 您的MultiSim窗口中工具栏的位置可能不同图 1 MultiSim工作区中重要的功能键如果您没有看到上面显示的工具栏，请单击“View”菜单，然后转到“toolbars”工具栏。
