multisim仿真教程计数器译码器数码管驱动显示电路

multisim仿真教程计数器译码器数码管驱动显示电路

将对话框中Node name改成与数码管相对应 的符号A。其他与逻辑分析仪的输入端的连 线都以此法行之，点击仿真开关或按F5键进 行仿真，计数器的输出和数码管的波形时序 关系则立即直观的被显示在“Logic Analyzer—XLA1”的面板窗口中。见图 12.7.2。
图12.7.3 Node对话框
由输出端QB和QD经逻辑组合电路接至计数器 （LOAD）端，构建计数进位阻塞电路。在设 计时可根据需要，由相应的输出端构建组合 逻辑电路，从而实现不同进制的计数器。
图12.7.1 计数器、译码器、数码管驱动显示电路
从虚ห้องสมุดไป่ตู้仪器中取逻辑分析仪XLA1，其上有1～F 共16个输入端，1～4端分别于计数器的四个数 据输出端QA～QD相连，第5～11端 分别与数码 管的七段A～G相连，第12端接CLK脉冲输入端。 用鼠标双击逻辑分析仪，将出现逻辑分析仪面 板窗口如图12.7.2所示。
图12.7.2 时钟脉冲、输入、输出波形时序关系图
改变逻辑分析仪Clock区(Clock/Div)的个 数，从“1”调到“32”。在图12.7.2的左侧 显示的号码为原理图的节点号码，其并不能表 示出计数器输出端和数码管的段位字母，显示 不用鼠标左键双击与逻辑分析仪“1”号输入端 连接的图线，出现如图12.7.3所示对话框。直 观，所以要对原理图进行编辑。

模拟电子电路multisim仿真（很全很好）

模拟电子电路multisim仿真（很全很好）

模拟电⼦电路multisim仿真（很全很好）仿真1.1.1 共射极基本放⼤电路按图7.1-1搭建共射极基本放⼤电路，选择电路菜单电路图选项（Circuit/Schematic Option ）中的显⽰/隐藏(Show/Hide)按钮，设置并显⽰元件的标号与数值等。

１. 静态⼯作点分析选择分析菜单中的直流⼯作点分析选项（Analysis/DC Operating Point）（当然，也可以使⽤仪器库中的数字多⽤表直接测量）分析结果表明晶体管Ｑ１⼯作在放⼤状态。

２. 动态分析⽤仪器库的函数发⽣器为电路提供正弦输⼊信号Vi(幅值为5mV,频率为10kH)，⽤⽰波器观察到输⼊，输出波形。

由波形图可观察到电路的输⼊，输出电压信号反相位关系。

再⼀种直接测量电压放⼤倍数的简便⽅法是⽤仪器库中的数字多⽤表直接测得。

３. 参数扫描分析在图７.１－１所⽰的共射极基本放⼤电路中，偏置电阻Ｒ１的阻值⼤⼩直接决定了静态电流ＩＣ的⼤⼩，保持输⼊信号不变，改变Ｒ１的阻值，可以观察到输出电压波形的失真情况。

选择分析菜单中的参数扫描选项（Analysis/Parameter Sweep Analysis），在参数扫描设置对话框中将扫描元件设为Ｒ１，参数为电阻，扫描起始值为１００Ｋ，终值为９００Ｋ，扫描⽅式为线性，步长增量为４００Ｋ，输出节点５，扫描⽤于暂态分析。

４. 频率响应分析选择分析菜单中的交流频率分析项（Analysis/AC Frequency Analysis）在交流频率分析参数设置对话框中设定：扫描起始频率为１Hz，终⽌频率为１GHz，扫描形式为⼗进制，纵向刻度为线性，节点５做输出节点。

由图分析可得：当共射极基本放⼤电路输⼊信号电压ＶＩ为幅值５mV的变频电压时，电路输出中频电压幅值约为０.５Ｖ，中频电压放⼤倍数约为－１００倍，下限频率（Ｘ１）为１４.２２Hz，上限频率（Ｘ２）为２５.１２MHz，放⼤器的通频带约为２５.１２MHz。

Multisim仿真教程剖析

Multisim仿真教程剖析

例1. 求下图所示电路的节点电压U1.U2。
50
二 求戴维宁等效电路
基本操作: 1. 利用数字万用表测量电路端口的开路电压和短路电流 2. 求解出该二端网络的等效电阻 3. 绘制戴维宁等效模型
例2 求下图所示电路的戴维宁等效电路。
51
Req=16/6.333≈3Ω
添加输入/输出节点
函数信号 发生器
1kHz 0.4V
a 0.22μ C
b Vca
R 1k
c
荧光屏
Y1
Y2
双踪示波器
45
（一） 建立电路文件 （二） 从元器件库中调有所需的元器件 （三） 电路连接及导线调整 （四）为电路增加文本 （五）示波器的连接 （六）电路仿真
46
47
基于Multisim的电路分析
1 电阻电路分析
13
设置元件的识别、参数值 与属性、节点序号、引脚 名称和原理图文本等文字 的属性设置
14
设置显示窗口 图纸格式
设置窗口图纸的大小
选择窗口图纸的 缩放比例
15
设置导线的宽度 设置导线的自动 连接方式
16
选择文件自动保存功能 并设定保存时间间隔
设置存取文件路径 设置数字电路的 仿真方式
选择PCB的接地方式
设置分析类型 设置显示状态 设置电压幅值
设置标号
设置故障
2.直流电压源
20
3.交流电压源
设置最大值 设置有效值
设置频率 设置初相位
21
4.时钟电压源
实质上是一个频率、占空比及幅度皆可调的方波发生器
22
5.受控源
1）VCVS
23
2）VCCS
24
3）CCVS

multisim如何仿真

multisim如何仿真
multisim如何仿真
参考资料：Multisim10仿真实验
《Multisim10仿真实验》是2018年机械工业出版社出版的图书，作者是袁佩宏。
内容介绍
电子半导体、IC设计、电路板设计等常需要有CAD辅助工作，以方便可以验证检查电路是否正确， 另一方面，可以加快设计效率，缩短开发周期。下面，以最简单的例子教大家学会用multisim 设计仿真电子电路。
方法/步骤
移动鼠标到元件引脚处，引出线与元 件连接，组成完整的闭合回路，如下 所示:
方法/步骤
点击界面中的运行仿真按钮，切换开 关状态就可以看到不同的效果，如下 所示即为运行仗薪截启动按钮：
方法/步骤
当开关处于断开时，发光二极管处于 暗状态，不发光。
方法/步骤
当开关处于闭合时，发光二极管处于 亮状态，发光。
方法/步骤
如下图所示，打开multisim软件后， 点击File/New/Design新建设计图纸 （快捷键 Ctrl + N),当然，软件打 开时默认新建一张图纸，直接保存为 你想要的文件名即可。
方法/步骤
在工具栏处点击器祝趣件库选择相应 的器件并设置参数，移动元件排版一 下即可，如杰季下所示：
参考资料：Multisim电路系统设计与仿真教程
《Multisim电路系统设计与仿真教程》是2018年3月机械工业出版社出版的图书，作者是周润景。
参考资料：Multisim12仿真设计
《Multisim12仿真设计》是2014年1月电子工业出版社出版的图书，作者是聂典、李北雁、聂梦 晨。
参考资料：数字逻辑电路Multisim仿真技术
《电工电子技术Multisim10仿真实验（第2版）》是2018年7月机械工业出版社出版的图书，作 者是王廷才、陈昊。

multisim教程

multisim教程

multisim教程以下是Multisim的简单教程：Multisim是一款用于电子电路仿真和设计的软件工具。

下面我将介绍一些基本的操作步骤，帮助你开始使用Multisim。

1. 打开Multisim软件并创建新项目。

选择“File”菜单中的“New”选项，然后选择“New Design”来创建一个新的电路设计。

2. 选择器件进行电路设计。

在“Place”菜单中选择合适的器件，如电阻、电容、二极管等，并将它们拖放到电路图板上。

3. 连接器件。

使用连线工具将器件彼此连接起来，这样就可以形成一个完整的电路。

确保连接正确，以保证电路的功能。

4. 设定器件参数。

双击选择的器件，在弹出的属性框中设置相应的参数，如电阻值、电容大小等。

5. 运行仿真。

选择“Simulate”菜单中的“Run”选项，或使用工具栏上的仿真按钮来运行仿真。

Multisim将模拟电路的行为，并显示电路的响应结果。

6. 分析仿真结果。

查看仿真结果，包括电流、电压、功率等参数。

这些结果将帮助你评估电路的性能和功能。

7. 调整和改进电路设计。

根据仿真结果，你可以对电路进行优化和改进。

调整参数、更换器件或重新设计电路布局，以达到设计要求。

8. 保存和导出设计。

将设计保存为Multisim项目文件，以便后续修改和使用。

如果需要，你还可以导出电路图、仿真结果等。

请注意，以上步骤仅为基础操作示例。

Multisim是一款功能强大的软件工具，还提供许多高级功能和特性，如多工程协作、电路板布局等。

你可以进一步学习和探索这些功能，以扩展你的电子电路设计能力。

最全面的Multisim14仿真设计流程指南

最全面的Multisim14仿真设计流程指南

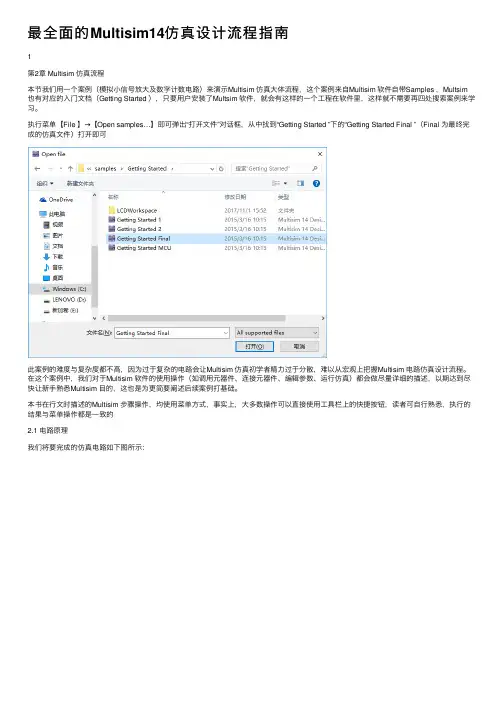

最全⾯的Multisim14仿真设计流程指南1第2章 Multisim 仿真流程本节我们⽤⼀个案例（模拟⼩信号放⼤及数字计数电路）来演⽰Multisim 仿真⼤体流程，这个案例来⾃Multisim 软件⾃带Samples ，Multsim 也有对应的⼊门⽂档（Getting Started ），只要⽤户安装了Multsim 软件，就会有这样的⼀个⼯程在软件⾥，这样就不需要再四处搜索案例来学习。

执⾏菜单【File 】→【Open samples…】即可弹出“打开⽂件”对话框，从中找到“Getting Started ”下的“Getting Started Final ”（Final 为最终完成的仿真⽂件）打开即可此案例的难度与复杂度都不⾼，因为过于复杂的电路会让Multisim 仿真初学者精⼒过于分散，难以从宏观上把握Multisim 电路仿真设计流程。

在这个案例中，我们对于Multisim 软件的使⽤操作（如调⽤元器件、连接元器件、编辑参数、运⾏仿真）都会做尽量详细的描述，以期达到尽快让新⼿熟悉Multisim ⽬的，这也是为更简要阐述后续案例打基础。

本书在⾏⽂时描述的Multisim 步骤操作，均使⽤菜单⽅式，事实上，⼤多数操作可以直接使⽤⼯具栏上的快捷按钮，读者可⾃⾏熟悉，执⾏的结果与菜单操作都是⼀致的2.1 电路原理我们将要完成的仿真电路如下图所⽰：2⼀切不以原理为基础的仿真都是耍流氓，所以这⾥我们简要阐述⼀下原理：以U4-741运算放⼤器为核⼼构成的同相⽐例放⼤器，对来⾃V1的交流信号进⾏放⼤（其中，R4为可调电阻，可对放⼤倍数进⾏调整）。

放⼤后的信号，⼀路送⼊⽰波器进⾏观测，另⼀路作为时钟脉冲信号送⼊U2-74LS190N（可预置同步BCD⼗进制加减法计数器）进⾏计数，计数结果输出为⼗进制，经U3-74LS47N（BCD-七段数码管译码器）译码后驱动七段数码管进⾏数字显⽰。

另外U2-74LS190N配置为加法器，同时将⾏波时钟输出第13脚（RCO）驱动发光⼆极管。

multisim仿真教程

multisim仿真教程

Multisim是一个非常简单易懂的电路仿真软件，使用它我们可以完成对数字电路，模拟电路等的仿真。

对于初学者来说，Multisim也非常简单易懂，非常容易上手。

因此，今天，我将分享如何使用Multisim进行简单电路实验的经验。

工具/原材料
Multisim软件
电脑
方法/步骤
首先，运行我们的Multisim软件
如何使用Multisim进行简单电路仿真
然后，我们需要从目录中选择原始产品以绘制电路图
如何使用Multisim进行简单电路仿真
组件库的分类是从左到右分别是“电源”，“基本原件”（开关，电阻，电容和电感），二极管，晶体管，模拟电路原件，TTL和CMOS。

您可以根据自己的电路需求选择它们
如何使用Multisim进行简单电路仿真
完成电路图的绘制后，我们可以单击工具栏中的运行按钮以运行仿真
如何使用Multisim进行简单电路仿真
在操作过程中，我们可以单击开关来控制开关的打开和关闭
如何使用Multisim进行简单电路仿真
当我们想完成模拟实验时，我们只需要单击停止按钮
如何使用Multisim进行简单电路仿真
另外，如果您的电路需要通用仪表，示波器和其他测量仪器，则可以从右侧的测量工具栏中选择。

如何使用Multisim进行简单电路仿真
当您要保存仿真电路图时，可以单击文件菜单，然后选择保存项。

如何使用Multisim进行简单电路仿真
九
然后，只需选择要保存的路径，然后单击“确定”按钮。

如何使用Multisim进行简单电路仿真。

multisim基础操作

multisim基础操作

Multisim是一款常用的电路仿真软件，以下是其基础操作步骤：
1. 打开Multisim软件，创建一个新的电路图。

2. 在左侧的元器件栏中，选择需要的元器件并点击。

3. 将选中的元器件拖动到电路图中，或者使用鼠标双击放置。

4. 在电路图中连接元器件，可以通过点击两个节点并拖动鼠标来创建导线。

5. 放置电源，可以通过点击“Place Source”（放置电源）按钮，然后选择直流或交流电压源。

6. 修改元器件的属性，如电压值、电阻值等。

7. 运行仿真，点击仿真按钮开始仿真。

8. 查看仿真结果，如电压、电流等。

以上步骤仅为基础操作，Multisim还有更多高级功能等待用户探索。

如需了解更多信息，建议查阅相关教程或咨询专业人士。

MULTISIM电路仿真软件的使用操作教程

MULTISIM电路仿真软件的使用操作教程

MULTISIM电路仿真软件的使用操作教程Multisim是一款功能强大的电路仿真软件，可以帮助用户进行电路设计、分析和仿真。

在本教程中，我们将介绍Multisim的基本使用操作，让您可以快速上手并开始进行电路仿真。

1.创建新电路首先，在打开Multisim软件后，点击“File”菜单，并选择“New”来创建一个新的电路文件。

您可以选择使用自定义的模板或者从已有的电路模板中选择其中一个。

2.添加元件在新建的电路文件中，您可以通过点击“Place”菜单来添加不同种类的元件。

通过选择合适的元件，您可以构建您需要的电路。

您可以添加电源、电阻、电容、电感、晶体管等元件。

3.连接元件在添加完元件后，您需要连接这些元件以构建完整的电路。

通过点击“Connect”工具或者直接拖拽连接线将元件连接起来。

4.设置元件参数5.运行仿真完成电路的搭建后，您可以点击“Run”按钮来开始进行仿真。

Multisim会模拟电路的运行情况，并显示出电路中各元件的电流、电压等参数。

6.分析仿真结果在进行仿真后，您可以查看仿真结果并进行分析。

您可以查看波形图、数据表格等来了解电路的运行情况，以便进行进一步的优化和改进。

7.保存电路文件在完成电路设计后，您可以点击“File”菜单并选择“Save As”来保存电路文件。

您可以选择保存为不同格式的文件，以便将电路文件与他人分享或者备份。

8.导出报告如果您需要将电路设计的结果进行报告或者分享给他人，您可以点击“Tools”菜单并选择“Export”来导出报告或者数据表格。

9.调整仿真设置在进行仿真前，您可以点击“Options”菜单来调整仿真的参数，例如仿真时间、采样率等。

这可以帮助您更好地分析电路的性能。

10.学习资源Multisim提供了大量的学习资源，包括用户手册、视频教程、示例项目等。

您可以通过点击“Help”菜单来访问这些资源，以帮助您更好地使用Multisim进行电路仿真。

通过以上教程，您可以快速上手Multisim软件，并开始进行电路设计和仿真。

multisim仿真教程单相半波可控整流电路

multisim仿真教程单相半波可控整流电路

元器件的选取和放置
步骤一
步骤三
选择合适的二极管，确保其额定电流 和电压符合电路要求。
将选取的元件放置在电路图上，注意 元件间的连接关系和布局。
步骤二
根据需要选择适当的电阻和电容元件， 调整其阻值或电容值以满足电路参数。
电路的连接与检查
步骤一
根据电路原理图，将各个元件按 照正确的连接方式进行连接。
步骤二
检查连接是否正确，确保没有出现 短路或断路现象。
步骤三
对电路进行静态检查，确保没有逻 辑错误或元件参数不匹配的问题。
仿真设置与运行
01
步骤一
打开仿真设置对话框，选择合适 的仿真参数，如仿真时间范围、 采样率等。
步骤二
02
03
步骤三
运行仿真，观察电路的行为和输 出波形。
根据仿真结果，对电路进行调整 和优化，以达到预期的性能指标。
06 结论与展望
本教程的主要内容总结
介绍了单相半波可控整流电路的基本原理和工作方式。 探讨了不同控制角下整流电路的输出电压和电流波形。
通过Multisim软件对单相半波可控整流电路进行了仿真 和分析。
分析了整流电路的效率、功率因数等性能指标。
可控整流电路的应用前景
可控整流电路在电力电子、电机 控制、新能源等领域具有广泛的
用于模拟晶体管元 件，有不同的类型 和参数可选。
04
单相半波可控整流电路的 Multisim仿真
电路图的创建
步骤一
打开Multisim软件，新建 一个电路图文件。
步骤二
从元件库中选取需要的元 件，如二极管、电阻、电 容等。
步骤三
将选取的元件放置在电路 图上，并按照单相半波可 控整流电路的电路图布局。

multisim仿真教程混频器电路

multisim仿真教程混频器电路

03
混频器电路设计
电路设计流程
确定设计目标
明确混频器的性能指标，如输入频率、输出 频率、增益等。
选择合适的元件
根据设计目标，选择合适的电阻、电容、电 感等元件。
电路原理图设计
根据混频器的工作原理，使用Multisim软件 绘制电路原理图。
参数设置与优化
根据元件规格和性能指标，设置元件参数并 进行优化。
元件பைடு நூலகம்择与参数设置
元件选择
根据设计需求选择合适的电阻、电容、电感等元件， 确保元件的精度和稳定性。
参数设置
根据元件规格和电路性能要求，设置元件参数，如电 阻值、电容值、电感值等。
参数优化
通过调整元件参数，优化电路性能，提高混频器的性 能指标。
电路仿真与调试
电路仿真
使用Multisim软件进行电路仿真，模拟电路的 实际工作情况。
用于绘制电路图，可随意缩放和平 移。
03
02
元件库
提供各种电路元件，方便用户选择 和放置。
仿真面板
提供仿真参数设置和仿真运行控制。
04
元件库与虚拟仪器
元件库
包含各种电子元件，如电阻、电容、电感、 晶体管等。
虚拟仪器
可设置元件的参数和属性，模拟实际元件的 行为。
元件属性
提供各种测量仪器，如示波器、信号发生器 、频谱分析仪等。
干扰与欺骗
电子战系统中的干扰机使用混频器生成干扰信号，对敌方通 信和雷达系统进行干扰和欺骗。混频器在此过程中起到关键 作用，能够生成具有特定频率和功率的干扰信号，有效降低 敌方系统的性能。
06
总结与展望
混频器电路的重要性和发展趋势
混频器电路在通信、雷达、电子对抗等领域具有广泛应用，是现代电子系统中的 重要组成部分。随着技术的发展，混频器电路的性能要求不断提高，具有更高的 频率、更低的噪声、更小的体积和更低的功耗等发展趋势。

multisim仿真教程 三相桥式整流电路

multisim仿真教程 三相桥式整流电路

multisim仿真教程三相桥式整流电路
三相桥式整流电路是现代交流变成直流电的基础电路之一。

本文将介绍 multisim 软
件下搭建三相桥式整流电路的仿真步骤。

1.新建工程
打开 multisim，点击文件菜单 -> 新建 -> 新建工程，输入工程名称和保存路径，
点击确定。

2.添加所需元件
点击顶部工具栏上的元件库按钮，在元件库中搜索所需元件：三相变压器、桥式整流器、电容、电感等元件。

拖动元件到工作区中。

3.连接电路
用连接线将各个元件连接起来，连接线的方式包括直接拖动连接线或者单击元件端口，再单击另一个元件端口，连接线就自动生成了。

4.设置元件参数
双击元件，打开元件的属性对话框，设置元件的参数。

如三相变压器的参数包括变比、高压侧电源参数，桥式整流器的参数包括电阻大小等等。

点击顶部工具栏的仿真按钮，打开“模拟和仿真设置”对话框，设置仿真时间和步长
大小等参数。

6.运行仿真
点击顶部工具栏的运行按钮或者按下F5键，运行仿真。

可以在中间的绘图区域看到电路的波形图，包括输入电压、输出电压等各种电压大小和波形。

7.分析结果
通过观察仿真结果，可以分析电路的性能表现、各个元件运行状况是否正常等等。

可
以通过修改元件参数，重新运行仿真，查看结果的变化。

总结
通过上述步骤，就可以在 multisim 软件中搭建三相桥式整流电路的仿真模型，并进
行仿真分析。

除此之外，还可以在绘图区域添加标签、参考线等辅助元素，使仿真结果更
加直观和清晰。

Multisim仿真实用教程讲义

Multisim仿真实用教程讲义

1.3.3 Multisim仪器仪表栏
波特图仪（Bode Plotter） 利用波特图仪可以方便地测量和显示电路的频率响应，波特图
仪适合于分析滤波电路或电路的频率特性，特别易于观察截止频率。 需要连接两路信号，一路是电路输入信号，另一路是电路输出信号， 需要在电路的输入端接交流信号。 波特图仪控制面板分为Magnitude（幅值）或Phase（相位）的 选择、Horizontal（横轴）设置、Vertical（纵轴）设置、显示 方式的其他控制信号，面板中的F指的是终值，I指的是初值。在波 特图仪的面板上，可以直接设置横轴和纵轴的坐标及其参数。
以上这些操作可以在菜单栏File子菜单下选择命令， 也可以应用快捷键或工具栏的图标进行快捷操作。
菜单
1.1.3 元器件基本操作 常用的元器件编辑功能有： 90 Clockwise--顺时针旋转90 90 CounterCW--逆时针旋转90 Flip Horizontal--水平翻转 Flip Vertical--垂直翻转 Component Properties--元件属性等。
两个连接端口是Ready and Triger
1.3.3 Multisim仪器仪表栏
逻辑转换器（Logic Converter）
Multisim提供了一种虚拟仪器：逻辑转换器。实际中没有这 种仪器，逻辑转换器可以在逻辑电路、真值表和逻辑表达式之间进 行转换。有8路信号输入端，1路信号输出端。
6种转换功能依次是：逻辑电路转换为真值表、真值表转换为 逻辑表达式、真值表转换为最简逻辑表达式、逻辑表达式转换为真 值表、逻辑表达式转换为逻辑电路、逻辑表达式转换为与非门电路。
菜单
1.1.5 图纸标题栏编辑 单击Place / Title Block命令，在打开对话框的查找范围 处指向Multisim / Titleblocks目录，在该目录下选择一 个*.tb7图纸标题栏文件，放在电路工作区。用鼠标指向文 字块，单击鼠标右键，在弹出的菜单中选择Properties命令， 或者双击title block进行编辑。

multisim仿真电路设计

multisim仿真电路设计

multisim仿真电路设计
Multisim是一款集成电路设计和仿真软件，可以用于设计和验证电路的性能。

以下是一个简单的示例来说明如何在Multisim中设计和仿真电路。

1. 打开Multisim软件，并创建一个新的电路设计。

可以从工具栏中选择“新电路设计”或使用快捷键Ctrl+N。

2. 在设计窗口中，选择所需的元件和工具来设计电路。

例如，在工具栏中选择“元件”按钮，并选择电阻、电容和电感等元件。

3. 将所选元件拖放到设计窗口中，并使用线连接它们以形成电路。

可以使用工具栏上的线条工具或按下L键来连接元件。

4. 对于每个元件，可以通过双击元件来修改其值。

例如，对于电容，可以设置其电容值。

5. 设计完毕后，可以通过点击“仿真”按钮来验证电路的性能。

也可以选择“仿真”菜单中的“运行”选项，或使用快捷键F5。

6. 在仿真结果窗口中，可以查看电路的电压波形、电流波形、输入输出特性等。

也可以使用Multisim的仪表模拟工具来测量电路参数和性能。

通过这些步骤，您可以在Multisim中设计和仿真电路。

Multisim还提供了其他高级功能，如噪声分析、优化、印刷电路板设计等，以帮助工程师更好地设计和验证复杂电路。

最详细最好地Multisim仿真教程

最详细最好地Multisim仿真教程

第13章Multisim模拟电路仿真本章Multisim10电路仿真软件，讲解使用Multisim进展模拟电路仿真的根本方法。

目录1. Multisim软件入门2. 二极管电路3.根本放大电路4.差分放大电路5. 负反应放大电路6.集成运放信号运算和处理电路7.互补对称〔OCL〕功率放大电路8.信号产生和转换电路9.可调式三端集成直流稳压电源电路13.1 Multisim用户界面与根本操作13.1.1 Multisim用户界面在众多的EDA仿真软件中，Multisim软件界面友好、功能强大、易学易用，受到电类设计开发人员的青睐。

Multisim用软件方法虚拟电子元器件与仪器仪表，将元器件和仪器集合为一体，是原理图设计、电路测试的虚拟仿真软件。

Multisim来源于加拿大图像交互技术公司〔Interactive Image Technologies，简称IIT公司〕推出的以Windows为根底的仿真工具，原名EWB。

IIT公司于1988年推出一个用于电子电路仿真和设计的EDA工具软件Electronics Work Bench〔电子工作台，简称EWB〕，以界面形象直观、操作方便、分析功能强大、易学易用而得到迅速推广使用。

1996年IIT推出了EWB5.0版本，在EWB5.x版本之后，从EWB6.0版本开始，IIT对EWB进展了较大变动，名称改为Multisim〔多功能仿真软件〕。

IIT后被美国国家仪器〔NI，National Instruments〕公司收购，软件更名为NI Multisim，Multisim经历了多个版本的升级，已经有Multisim2001、Multisim7、Multisim8、Multisim9 、Multisim10等版本，9版本之后增加了单片机和LabVIEW虚拟仪器的仿真和应用。

下面以Multisim10为例介绍其根本操作。

图13.1-1是Multisim10的用户界面，包括菜单栏、标准工具栏、主工具栏、虚拟仪器工具栏、元器件工具栏、仿真按钮、状态栏、电路图编辑区等组成局部。

详解Multisim10仿真实验步骤

详解Multisim10仿真实验步骤

详解Multisim10仿真实验步骤详解Multisim 10仿真实验步骤一、实验目的熟悉并掌握Multisim10对单片机的仿真过程。

加深对单片机硬件以及软件理论知识的理解。

二、实验原理1、Multisim10美国国家仪器公司下属的ElectroNIcs Workbench Group在今年年初发布了Multisim 10。

新版的Multisim10，加入了MCU模块功能，可以和8051等单片机进行编程联调，该软件元件丰富，界面直观，虚拟仪器的逼真度达到了让人相当高的程度，是电子设计、电路调试、虚拟实验必备良件。

工程师们可以使用Multisim 10交互式地搭建电路原理图，并对电路行为进行仿真。

Multisim提炼了SPICE仿真的复杂内容，这样工程师无需懂得深入的SPICE技术就可以很快地进行捕获、仿真和分析新的设计，这也使其更适合电子学教育。

通过Multisim和虚拟仪器技术，PCB设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程。

下面将简单介绍一下Multisim10刚加进来的MCU模块的使用方法。

双击桌面上的multisim10图标，由于软件比较大，需要等待一定的时间才能进入以下界面（图一）：图一Multisim10界面和Office工具界面相似，包括标题栏、下拉菜单、快捷工具、项目窗口、状态栏等组成。

标题栏用于显示应用程序名和当前的文件名。

下拉菜单提供各种选项。

快捷工具分为：文件工具按钮，器件工具按钮，调试工具按钮，这些按钮在下拉菜单中都有，并经常用到，现在放在工具栏里是为了方便使用。

项目窗口中的电路窗口是用来搭建电路的，Design Toolbox工具栏是用来显示全部工程文件和当前打开的文件。

状态栏用于显示程序的错误和警告，如果有错误和警告那还还需要重新修改程序。

直到没有错误为止才能正常加载程序。

在电路窗口的空白处点击鼠标右键，将出现如下菜单（图二）：图二菜单包括：放置元件（place component）、连接原理图（place schematic）、放置图形（place graphic）、标注（place comment）等，这里我们最常用到的只有第一个放置元件：点击菜单中第一个选项或者按“CTRL+W”会出现以下元器件选择对话框（图三）：图三在Group中选择我们需要的器件的类别，在Family中选择我们需要的器件，点击“OK”即可。

Multisim模拟电子技术仿真实验

Multisim模拟电子技术仿真实验

Multisim模拟电子技术仿真实验Multisim是一款著名的电子电路仿真软件，广泛用于电子工程师和学生进行电子电路的设计和验证。

通过Multisim，用户可以方便地搭建电路并进行仿真，实现理论与实际的结合。

本文将介绍Multisim的基本操作和常见的电子技术仿真实验。

一、Multisim基本操作1. 下载与安装首先，需要从官方网站上下载Multisim软件，并按照提示完成安装。

安装完成后，打开软件即可开始使用。

2. 绘制电路图在Multisim软件中，用户可以通过拖拽组件来绘制电路图。

不同的电子组件如电阻、电容、二极管等都可以在Multisim软件中找到并加入电路图中。

用户只需将组件拖放到绘图区域即可。

3. 连接元件在绘制电路图时，还需要连接各个元件。

通过点击元件的引脚，然后拖动鼠标连接到其他元件的引脚上，即可建立连接线。

4. 设置元件的属性在建立电路连接后，还需要设置各个元件的属性。

比如，电阻的阻值、电容的容值等等。

用户可以双击元件，进入属性设置界面，对元件进行参数调整。

5. 添加仪器和测量在Multisim中，用户还可以添加各种仪器和测量设备，如示波器、函数发生器等。

这样可以帮助我们对电路进行更加深入的分析和测试。

二、常见的电子技术仿真实验1. RC电路响应实验RC电路响应实验是电子电路实验中最基础的实验之一。

它用于研究RC电路对输入信号的响应情况。

通过在Multisim中搭建RC电路，可以模拟分析电路的充放电过程，并观察输出电压对时间的响应曲线。

2. 放大器设计实验放大器是电子电路中常见的功能电路之一。

通过在Multisim中搭建放大器电路，可以模拟放大器的工作过程，并对放大器的增益、频率等特性进行分析和调整。

这对于学习和理解放大器的原理和工作方式非常有帮助。

3. 数字电路实验数字电路是现代电子技术中不可或缺的一部分。

通过在Multisim中搭建数字电路，可以模拟数字电路的逻辑运算、时序控制等功能，并对电路的工作波形进行分析和优化。

multisim仿真教程

multisim仿真教程

Multisim是一个非常简单易懂的电路仿真软件，使用它可以完成数字电路、模拟电路等的仿真。

对于初学者来说，Multisim也非常容易理解和使用。

因此，今天，我将分享如何使用Multisim进行简单电路实验的经验。

工具/原材料
Multisim软件
计算机
方法/步骤
首先，运行我们的Multisim软件
如何使用Multisim进行简单电路仿真
我们需要从原产品目录中选择电路图
如何使用Multisim进行简单电路仿真
元件库的分类从左到右依次是“电源”、“基本元件”（开关、电阻、电容和电感）、二极管、晶体管、模拟电路元件、TTL和CMOS。

你可以根据你的电路需要选择它们
如何使用Multisim进行简单电路仿真
绘制电路图后，可以单击工具栏中的“运行”按钮来运行模拟
如何使用Multisim进行简单电路仿真
在操作过程中，我们可以点击开关来控制开关的开关
如何使用Multisim进行简单电路仿真
当我们想完成模拟实验时，只需点击停止按钮
如何使用Multisim进行简单电路仿真
此外，如果您的电路需要通用仪表、示波器和其他测量仪器，您可以从右侧的测量工具栏中进行选择。

如何使用Multisim进行简单电路仿真
要保存仿真电路图时，可以单击“文件”菜单并选择“保存”项。

如何使用Multisim进行简单电路仿真
九
然后，只需选择要保存的路径并单击“确定”按钮。

如何使用Multisim进行简单电路仿真。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第13章Multisim模拟电路仿真本章Multisim10电路仿真软件，讲解使用Multisim进行模拟电路仿真的基本方法。

目录1. Multisim软件入门2. 二极管电路3. 基本放大电路4. 差分放大电路5. 负反馈放大电路6. 集成运放信号运算和处理电路7. 互补对称（OCL）功率放大电路8. 信号产生和转换电路9. 可调式三端集成直流稳压电源电路13.1 Multisim用户界面及基本操作13.1.1 Multisim用户界面在众多的EDA仿真软件中，Multisim软件界面友好、功能强大、易学易用，受到电类设计开发人员的青睐。

Multisim用软件方法虚拟电子元器件及仪器仪表，将元器件和仪器集合为一体，是原理图设计、电路测试的虚拟仿真软件。

Multisim来源于加拿大图像交互技术公司（Interactive Image Technologies，简称IIT公司）推出的以Windows为基础的仿真工具，原名EWB。

IIT公司于1988年推出一个用于电子电路仿真和设计的EDA工具软件Electronics Work Bench（电子工作台，简称EWB），以界面形象直观、操作方便、分析功能强大、易学易用而得到迅速推广使用。

1996年IIT推出了EWB5.0版本，在EWB5.x版本之后，从EWB6.0版本开始，IIT对EWB进行了较大变动，名称改为Multisim（多功能仿真软件）。

IIT后被美国国家仪器（NI，National Instruments）公司收购，软件更名为NI Multisim，Multisim经历了多个版本的升级，已经有Multisim2001、Multisim7、Multisim8、Multisim9 、Multisim10等版本，9版本之后增加了单片机和LabVIEW虚拟仪器的仿真和应用。

下面以Multisim10为例介绍其基本操作。

图13.1-1是Multisim10的用户界面，包括菜单栏、标准工具栏、主工具栏、虚拟仪器工具栏、元器件工具栏、仿真按钮、状态栏、电路图编辑区等组成部分。

图13.1-1 Multisim10用户界面菜单栏与Windows应用程序相似，如图13.1-2所示。

图13.1-2 Multisim菜单栏其中，Options菜单下的Global Preferences和Sheet Properties可进行个性化界面设置，Multisim10提供两套电气元器件符号标准：ANSI：美国国家标准学会，美国标准，默认为该标准，本章采用默认设置；DIN：德国国家标准学会，欧洲标准，与中国符号标准一致。

工具栏是标准的Windows应用程序风格。

标准工具栏：视图工具栏：图13.1-3是主工具栏及按钮名称，图13.1-4是元器件工具栏及按钮名称，图13.1-5是虚拟仪器工具栏及仪器名称。

图13.1-3 Multisim主工具栏图13.1-4 Multisim元器件工具栏图13.1-5 Multisim虚拟仪器工具栏项目管理器位于Multisim10工作界面的左半部分，电路以分层的形式展示，主要用于层次电路的显示，3个标签为：Hierarchy：对不同电路的分层显示，单击“新建”按钮将生成Circuit2电路；Visibility：设置是否显示电路的各种参数标识，如集成电路的引脚名；Project View：显示同一电路的不同页。

13.1.2 Multisim仿真基本操作Multisim10仿真的基本步骤为：1. 建立电路文件2. 放置元器件和仪表3. 元器件编辑4. 连线和进一步调整5. 电路仿真6. 输出分析结果具体方式如下：1. 建立电路文件具体建立电路文件的方法有：●打开Multisim10时自动打开空白电路文件Circuit1，保存时可以重新命名●菜单File/New●工具栏New按钮●快捷键Ctrl+N2. 放置元器件和仪表Multisim10的元件数据库有：主元件库（Master Database），用户元件库（User Database），合作元件库（Corporate Database），后两个库由用户或合作人创建，新安装的Multisim10中这两个数据库是空的。

放置元器件的方法有：●菜单Place Component●元件工具栏：Place/Component●在绘图区右击，利用弹出菜单放置●快捷键Ctrl+W放置仪表可以点击虚拟仪器工具栏相应按钮，或者使用菜单方式。

以晶体管单管共射放大电路放置+12V电源为例，点击元器件工具栏放置电源按钮（Place Source），得到如图13.1-6所示界面。

图13.1-6 放置电源修改电压值为12V，如图13.1-7所示。

图13.1-7 修改电压源的电压值同理，放置接地端和电阻，如图13.1-8所示。

图13.1-8 放置接地端（左图）和电阻（右图）图13.1-9为放置了元器件和仪器仪表的效果图，其中左下角是函数信号发生器，右上角是双通道示波器。

图13.1-9 放置元器件和仪器仪表3. 元器件编辑（1）元器件参数设置双击元器件，弹出相关对话框，选项卡包括：●Label：标签，Refdes编号，由系统自动分配，可以修改，但须保证编号唯一性●Display：显示●Value：数值●Fault：故障设置，Leakage漏电；Short短路；Open开路；None无故障（默认）●Pins：引脚，各引脚编号、类型、电气状态（2）元器件向导（Component Wizard）对特殊要求，可以用元器件向导编辑自己的元器件，一般是在已有元器件基础上进行编辑和修改。

方法是：菜单Tools/ Component Wizard，按照规定步骤编辑，用元器件向导编辑生成的元器件放置在User Database（用户数据库）中。

4. 连线和进一步调整连线：（1）自动连线：单击起始引脚，鼠标指针变为“十”字形，移动鼠标至目标引脚或导线，单击，则连线完成，当导线连接后呈现丁字交叉时，系统自动在交叉点放节点（Junction）；（2）手动连线：单击起始引脚，鼠标指针变为“十”字形后，在需要拐弯处单击，可以固定连线的拐弯点，从而设定连线路径；（3）关于交叉点，Multisim10默认丁字交叉为导通，十字交叉为不导通，对于十字交叉而希望导通的情况，可以分段连线，即先连接起点到交叉点，然后连接交叉点到终点；也可以在已有连线上增加一个节点（Junction），从该节点引出新的连线，添加节点可以使用菜单Place/Junction，或者使用快捷键Ctrl+J。

进一步调整：（1）调整位置：单击选定元件，移动至合适位置；（2）改变标号：双击进入属性对话框更改；（3）显示节点编号以方便仿真结果输出：菜单Options/Sheet Properties/Circuit/Net Names，选择Show All；（4）导线和节点删除：右击/Delete，或者点击选中，按键盘Delete键。

图13.1-10是连线和调整后的电路图，图13.1-11是显示节点编号后的电路图。

图13.1-10 连线和调整后的电路图（a）显示节点编号对话框（b）显示节点编号后的电路图图13.1-11 电路图的节点编号显示5. 电路仿真基本方法：●按下仿真开关，电路开始工作，Multisim界面的状态栏右端出现仿真状态指示；●双击虚拟仪器，进行仪器设置，获得仿真结果图13.1-12是示波器界面，双击示波器，进行仪器设置，可以点击Reverse按钮将其背景反色，使用两个测量标尺，显示区给出对应时间及该时间的电压波形幅值，也可以用测量标尺测量信号周期。

图13.1-12 示波器界面（右图为点击Reverse按钮将背景反色）6. 输出分析结果使用菜单命令Simulate/Analyses，以上述单管共射放大电路的静态工作点分析为例，步骤如下：●菜单Simulate/Analyses/DC Operating Point●选择输出节点1、4、5，点击ADD、Simulate图13.1-13 静态工作点分析13.2 二极管及三极管电路13.2.1 二极管参数测试仿真实验半导体二极管是由PN结构成的一种非线性元件。

典型的二极管伏安特性曲线可分为4个区：死区、正向导通区、反向截止区、反向击穿区，二极管具有单向导电性、稳压特性，利用这些特性可以构成整流、限幅、钳位、稳压等功能电路。

半导体二极管正向特性参数测试电路如图13.2-1所示。

表13.2-1是正向测试的数据，从仿真数据可r不是固定值，当二极管两端正向电压小，处于“死区”，正向电阻很大、正向以看出：二极管电阻值d电流很小，当二极管两端正向电压超过死区电压，正向电流急剧增加，正向电阻也迅速减小，处于“正向导通区”。

图13.2-1 二极管正向特性测试电路表13.2-1 二极管正向特性仿真测试数据Rw 10% 20% 30% 50% 70% 90%Vd/mV 299 496 544 583 613 660Id/mA 0.004 0.248 0.684 1.529 2.860 7.286rd=Vd/Id（欧姆）74750 2000 795 381 214 90.58 半导体二极管反向特性参数测试电路如图13.2-2所示。

图13.2-2 二极管反向特性测试电路表13.2-2是反向测试的数据，从仿真数据可以看出：二极管反向电阻较大，而正向电阻小，故具有单向特性。

反向电压超过一定数值（V BR），进入“反向击穿区”，反向电压的微小增大会导致反向电流急剧增加。

表13.2-2 二极管反向特性仿真测试数据Rw 10% 30% 50% 80% 90% 100%Vd/mV 10000 30000 49993 79982 80180 80327Id/mA 0 0.004 0.007 0.043 35 197rd=Vd/Id（欧姆）∞7.5E6 7.1E6 1.8E6 2290.9 407.813.2.2 二极管电路分析仿真实验二极管是非线性器件，引入线性电路模型可使分析更简单。

有两种线性模型：（1）大信号状态下的理想二极管模型，理想二极管相当于一个理想开关；（2）正向压降与外加电压相比不可忽略，且正向电阻与外接电阻相比可以忽略时的恒压源模型，即一个恒压源与一个理想二极管串联。

图13.2-3是二极管实验电路，由图中的电压表可以读出：二极管导通电压Von = 0.617V; 输出电压Vo = -2.617V。

图13.2-3二极管实验电路（二极管为IN4148）利用二极管的单向导电性、正向导通后其压降基本恒定的特性，可实现对输入信号的限幅，图13.2-4（a ）是二极管双向限幅实验电路。

V1和V2是两个电压源，根据电路图，上限幅值为：V1+V on ，下限幅值为：–V2–V on 。
