下载文档原格式
經过多年的經驗积累总结出以下不良缺陷：注塑不满、凹陷、熔合缝、料流纹、光泽不好、气孔、黑点、溢边、翘曲变形、银文、脱模不好、云彩、冲孔粗糙、马蹄形、中心孔小、中心孔大、基片太厚、基片太薄、双折射大、双折射小、基片破裂、流道断裂、径向条纹、唱片沟纹、光环、麻点气、体烧焦、冷料、喷射纹、银纹、压花不均匀、滑痕、飞边、须状斑纹、表面剥离、气泡、变色、空洞、波纹、模垢、拉丝、裂纹、浇口切割不良、计量不良、注射量不稳定、主流道粘模、流涎、流线等以上缺陷成因：模具温度，冲孔刀、流道温度，注射速度、注射压力，保压力、保压时间，转换点，锁模力、冷却时间，炮筒温度、塑化时间、塑化速度，背压等制品缺陷及产生的原因克服方法注塑成型各种缺陷的现象及解决方法1.(一)熔接痕（Weld line）2.熔接痕是由于来自不同方向的熔融树脂前端部分被冷却、在结合处未能完全融合而产生的。
熔合出现在树脂合流之处。
两股树脂流相遇时便会出现熔合。
此时，两者的温度越低，熔合就越明显。
由于熔合处的两股树脂流并不会相互混合（因为在喷流中一边半固化一边前进），因此如果温度偏低，表层就会变厚，纹路很明显，而且强度也会降低。
这是因为两者的粘合力变弱所致。
相反，如果两股树脂流的温度较高，粘合力便会增强，外观也就变得不很明显。
在熔合处，两种熔化了的树脂受到挤压，此处的粘合状况取决于施加在该处的压力。
保压越低，熔合就越明显，强度也就越低。
如果不仅要考虑保压的设定，而且要考虑实际施加在熔合处的压力会降低这一条件，则上述（i）～（iv）都几乎同样适用。
这是因为随着固化的进行，压力传递会变得更加困难。
此外，如果浇口尺寸变小，浇口位置变差的话，则熔合的外观和强度都会恶化。
熔合是树脂的合流点，同时也可能是流动末端。
此时，如果不在该位置很好地设置一个排气口来排出气体，则会使熔合的外观和强度恶化。
一般情况下，主要影响外观，对涂装、电镀产生影响。
严重时，对制品强度产生影响（特别是在纤维增强树脂时，尤为严重）。
模具注塑常见问题及解决方法模具注塑是一种常见的制造工艺，广泛应用于汽车、电子、家电等行业。
然而，在注塑过程中常会遇到一些问题，例如产品质量不合格、生产效率低下等。
本文将针对这些常见问题进行分析，并提出相应的解决方法。
1. 产品尺寸不准确产品尺寸不准确是模具注塑过程中常见的问题之一。
造成尺寸不准确的原因可能有很多，例如模具设计不合理、注塑机调试不当等。
解决这个问题的方法是对模具进行优化设计，确保模具的尺寸精度和稳定性；同时，对注塑机进行精确调试，保证注塑过程的准确性。
2. 产品表面缺陷产品表面缺陷是另一个常见的问题，例如气泡、痕迹、烧焦等。
这些表面缺陷会影响产品的外观和质量。
要解决这个问题，可以从以下几个方面入手：优化模具通气系统，确保注塑过程中的气体能够顺利排出；调整注塑参数，控制注塑温度和压力，避免过高或过低造成烧焦或气泡；定期清洁模具，防止灰尘和杂质对产品表面造成影响。
3. 模具磨损严重模具在长期使用过程中会出现磨损，导致产品尺寸不准确或者产生其他问题。
要解决这个问题，可以采取以下几种措施：定期对模具进行保养和维护，及时更换磨损严重的零部件；使用高质量的模具材料，提高模具的耐磨性；注塑过程中控制好注塑温度和压力，避免过高过低造成模具磨损。
4. 注塑机故障注塑机故障是导致生产效率低下的主要原因之一。
为了避免注塑机故障，可以采取以下几个措施：定期对注塑机进行维护和保养，清洁注塑机内部的杂质和积聚物；使用高质量的注塑机零部件，避免因零部件质量差导致故障；培训操作人员，提高其对注塑机的操作技能和维修能力。
5. 塑料材料选择不当塑料材料的选择对注塑产品的质量和性能有很大影响。
如果选择的塑料材料不合适，可能会导致产品强度不足、耐热性差等问题。
因此，在进行模具注塑之前，应仔细选择合适的塑料材料，根据产品的要求和使用环境来进行选择。
6. 生产成本过高生产成本过高是许多企业关注的问题。
要降低生产成本，可以从以下几个方面入手：优化模具设计，减少材料的浪费；提高注塑机的效率，减少能耗；采用高效的生产工艺，提高生产效率。
塑料模具，是塑料加工工业中和塑料成型机配套，赋予塑料制品以完整构型和精确尺寸的工具。
由于塑料品种和加工方法繁多，塑料成型机和塑料制品的结构又繁简不一，所以，塑料模具的种类和结构也是多种多样的。
注塑模具常见问题及解决办法详细介绍如下:1.浇口脱料困难在注塑过程中,浇口粘在浇口套内,不易脱出。
开模时,制品出现裂纹损伤。
此外,操作者必须用铜棒尖端从喷嘴处敲出,使之松动后方可脱模,严重影响生产效率。
这种故障主要原因是浇口锥孔光洁度差,内孔圆周方向有刀痕。
其次是材料太软,使用一段时间后锥孔小端变形或损伤,以及喷嘴球面弧度太小,致使浇口料在此处产生铆头。
浇口套的锥孔较难加工,应尽量采用标准件,如需自行加工,也应自制或购买专用铰刀。
锥孔需经过研磨至Ra0.4以上。
此外,必须设置浇口拉料杆或者浇口顶出机构。
2.导柱损伤导柱在模具中主要起导向作用,以保证型芯和型腔的成型面在任何情况下互不相碰,不能以导柱作为受力件或定位件用。
在以下几种情况下,注射时动,定模将产生巨大的侧向偏移力:(1).塑件壁厚要求不均匀时,料流通过厚壁处速率大,在此处产生较大的压力;(2).塑件侧面不对称,如阶梯形分型面的模具相对的两侧面所受的反压力不相等。
3.大型模具因各向充料速率不同,以及在装模时受模具自重的影响,产生动定模偏移。
在上述几种情况下,注射时侧向偏移力将加在导柱上,开模时导柱表面拉毛,损伤,严重时导柱弯曲或切断,甚至无法开模。
为了解决以上问题在模具分型面上增设高强度的定位键四面各一个,最简便有效的是采用圆柱键。
导柱孔与分模面的垂直度至关重要.在加工时是采用动,定模对准位置夹紧后,在镗床上一次镗完,这样可保证动,定模孔的同心度,并使垂直度误差最小。
此外,导柱及导套的热处理硬度务必达到设计要求。
4.动模板弯曲模具在注射时,模腔内熔融塑料产生巨大的反压力,一般在600~1000公斤/厘米。
模具制造者有时不重视此问题,往往改变原设计尺寸,或者把动模板用低强度钢板代替,在用顶杆顶料的模具中,由于两侧座跨距大,造成注射时模板下弯。
注塑模成型过程中的常见缺陷及解决方法
1 注塑模成型过程中的缺陷
注塑模是指将塑料以液体状态注入模具内，并承受模具内设计好的形状而成型的加工工艺。
这种加工工艺的缺陷主要体现在：（1）内应力
由于冷凝和冻结等原因，塑料在冷却期内会形成一定的内应力，这些内应力会折断或变形塑料制品，影响其成型的精度和尺寸的准确性；
（2）开裂
由于注塑模具的温度失去平衡，容易引起塑料表面开裂，影响塑料制品的外观质量；
（3）射脂
由于过大的模具压力，塑料在冷却过程中产生弹性变形，导致部分塑料夹在模具内，出现射脂现象，从而影响塑料制品的精度；
（4）易燃体
一些易燃物质在注塑模具成型过程中，受到热源的热量，容易引发火灾。
2 注塑模成型过程中的解决方法
（1）改善冷凝条件
合理设计模具内的冷凝段，增加冷却水的循环流量，加快冷却速度，降低内应力，减少变形现象；
（2）模具润滑
模具润滑能有效减少注塑模具生产过程中开裂的几率；
（3）改变模具温度
根据注塑塑料特性，采取合理的模具温度，确保合理的射出压力，有效减少射脂；
（4）加强安全防护
增强环境湿度，禁止一切产生火花的设备进入生产现场，防止火灾。
总之，正确处理注塑模具成型过程中的缺陷和解决方法，能有效
改善塑料制品的成型精度，改善它们的外观、可靠性和使用寿命，能
为有效利用注塑技术提供有效援力。
塑胶模具在加工过程中主要成型不良及对策一、塑料制品充填不满1、成因：主要是缺料和注射压力与速度不妥（包括阻力造成压力过于耗损）。
2、解决措施：（1）机台方面：机台的塑化量或加热功率不定，应选用塑化量与加热功率大的机台；螺杆与料筒或过胶头等的磨损造成回料而出现实际充模量不中；热电偶或发热圈等加热系统故障造成料筒的实际温度过低；注射油缸的密封元件磨损造成漏油或回流，而不能达到所需的注射压力；射嘴内孔过小或射嘴中心度调节不当造成阻力过大而使压力消耗。
（2）模具方面：①模具局部或整体的温度过低造成入料困难，应适当提高模温；②模具的型腔的分布不平衡。
制件壁厚过薄造成压力消耗过磊而且充模不力。
应增加整个制件或局部的壁厚或可在填充不足处的附近，设置辅助流或浇口解决。
③模具的流道过小造成压力损耗；过大时会出现射胶无力；过于粗糙都会造成制件不满。
应适当设置流道的大小，主流道与分流道，浇口之间的过渡或本身的转弯处应用适当的圆弧过渡。
④模具的排气不良。
进入型腔的料受到来不及排走的气体压力的阻挡而造成充填不满。
可以充分利用螺杆的缝隙排气或降低锁模力利用分型面排气，必要时要开设排气沟道或气孔。
（3）制件不满反复出现的原因：①塑料原料粒度大小悬殊不均时会使加料份量不定。
②螺杆的过胶头、过胶圈及过胶垫圈的磨损过大，使熔料可能在螺杆处经与料筒内之间滑行及回流造成不满。
③入流口的冷却系统失效，使下料量不稳定。
④料筒调定的注料量不足，即缓冲垫过小会使射料时多时少而出现制件不满。
二、飞边1、成因：又称溢边、披锋、毛刺等，大多发生在模具的分合位置上，如动模和静模的分型面，滑块的滑配部位、镶件的绝隙、顶杆孔隙等处，飞边在很大程度上是由于模具或机台锁模力失效造成。
2、解决措施：（1）机台的最高锁模力不够应选用锁模力够的机台。
锁模机铰磨损或锁模油缸密封元件磨损出现滴油或回流而造成锁模力下降。
加温系统失控造成实际温度过高应检查热电偶、加热圈等是否有问题。
注塑成型常见不良现象及处理措施注塑成型常见的不良现象有以下几种：
1. 短射：指注塑料进模型中未充满模腔，导致产品缺陷。
处理措施：增加注射
压力、延长注射时间、增加料缸温度、增加模具温度、增加模具出料口直径等。
2. 气泡：指产品表面或内部出现气泡，影响产品质量。
处理措施：增加注射压力、延长注射时间、增加模具温度、增加料缸温度、增加模具出料口直径、增加模具排气孔等。
3. 热熔线：指产品表面出现细小的线状缺陷，通常是由于注射速度过快导致的。
处理措施：减小注射速度、增加模具温度、增加模具出料口直径等。
4. 毛刺：指产品表面出现细小的凸起，通常是由于模具设计不合理或模具磨损
导致的。
处理措施：修复模具、修改模具设计、增加模具温度、增加模具出料口直径等。
5. 缩水：指产品尺寸缩小，通常是由于注射压力不足或冷却时间不足导致的。
处理措施：增加注射压力、延长冷却时间、增加模具温度等。
6. 毛洞：指产品表面或内部出现凹陷，通常是由于注射速度过快或模具设计不
合理导致的。
处理措施：减小注射速度、修改模具设计、增加模具温度等。
处理不良现象的关键是找到问题的根源，然后针对性地采取相应的处理措施。
同时，注塑成型过程中的参数控制和模具维护也是关键的因素，需要进行定期检查和调整。
注塑常见不良缺陷原因及解决对策壹．缺料原因一.材料充填不足.状态1.射出压力未到达最高设定值.解决对策：1.增加射出压力.2.增加射出速度.3.增加模温.4.增加料筒温度.5.检查胶口尺寸.6.检查流道尺寸.7.检查喷嘴温度.8.检查喷嘴大小.状态2.射出压力已到达最高设定值.解决对策：1.延长射出行程.2.增加保持压力.3.增加保持时间.状态3.螺杆已到达最前端.解决对策：1.延长射出行程.2.检查螺杆.原因二.排气不良1.改善排气效果.2.减低射出速度.状态2.缺料位于其它部分.解决对策:1.改善排气效果.2.增加射出压力.3.增加缺料部分厚度原因三.包封现象状态1.于产品中心(不在边缘).解决对策：1.增加排气点.2.增加射出压力.3.改变浇口位置.4.增加溢流区,改变塑料流动方向. 原因四.迟滞现象状态1.浇口附近较薄处肋缺料.解决对策：1.增加厚度.2.增加射出速度.3.增加模温.4.增加料温.5.增加保持压力.6.改变浇口位置.7.增加扰流设计.原因一.过度充填状态1.毛边出现在浇口附近解决对策：1.降低射出速度.(尤其通过浇口时的速度).状态2.毛边出现在分离面(parting)且已饱和. 解决对策：1.降低计量长度.(提高切换到饱压).2.降低射出速度(尤其是切换饱压前之速度).3.减低模温.4.减低料温.5.减低保持压力.状态3.浇口附近凹陷但又发生毛边.解决对策：1.降低计量长度.(提高切换到饱压).2.降低射出速度(尤其是切换饱压前之速度).3.减低模温.4.减低料温.5.尝试以上各对策消除毛边后延长保持时间. 原因二.因流阻太大使模腔状态1.毛边又短射.(或流路末端凹陷)解决对策：1.增加模温. 内压(cavaty pressure)2.增加料温.3.增加射速.5.改善塑料料之流动性.原因三.锁模力(clamping force)不足状态1.无过饱和现象解决对策：1.提高锁模力原因四.吻合面间隙太大状态1.特定位置.解决对策：1.修复模具.原因五.模板变形解决对策：1.提早切换至饱压.2.减低饱压.3.提高模板强度及刚性. 参．凹陷.缩水与真空泡原因一.充填量不足状态1.全面性凹陷.解决对策：1.延长计量行程.2.检查螺杆逆止环3.增加射出速度.4.增加保持压力.5.增加流道或浇口尺寸.6.增加模温.状态2.凹陷出现在流路末端或薄的部位.解决对策：1.增加保持压力(尤其是初期).2.提高料筒(cylinder barrel)温度.3.增加模温.4.增加射出速度.5.检查浇口位置(由厚向薄射出).原因二.有效时间不足.状态1.凹陷出现在浇口或厚的部位.解决对策：1.延长保持时间.2.减低模温.3.减低料温.4.减少浇口断面积.原因三.表面固化太慢状态1.厚的部位出现凹陷或光泽.解决对策：1.减低模温.2.减低料温.3.塑流通过厚肉区时减速使固化层较厚.4.调整肉厚(如肋部减薄.厚薄变缓)5.使用低收缩率之塑料.6.添加发泡剂于塑料.#注:表层未凝固成坚固之固化层时.当中心收缩时会将表面熔解而产生光泽.相反的在厚的部份如果表层足够坚固则中心部的收缩会形成真空泡. #备注:第1.2.3.项会增加真空泡的发生机率#原因四.冷却时间太短状态.1.凹陷或真空泡是在开模取出后才发生.解决对策：1.减低模温.2.减低料温.3.增加冷却时间.肆．喷痕原因：发生在塑料流动断面由小急遽变大的位置;当塑料由小断面进入大断面如速度没有适当降低,则塑料像喷射般向前进.这些塑料温度冷却后与后来流入之塑料无法均匀融和而形成外观之不良.解决对策：1.减低射出速2.增加模温.3.增加料温.4.变更胶口位置.5.增加胶口断面6.避免射料方向由上向下.伍．结合线原因：塑料射出时两股以上的胶流相遇,压力与温度不足.相遇胶流之圆形先端无法融合.而形成表面的沟状痕迹.1.增加射出速度.2.增加模温.3.增加料温.4.增加保持压力.5. 变更胶口位置.6.检查排气效果.陆．波纹原因:当胶流进入较冷的模腔,由于冷却速度快,使得靠近模壁部分之塑料形成固化.这固化层妨碍了后续流动之塑料贴近模壁;但此固化层受流动压力拉伸延展,又受到胶流之压力相互挤压.相互作用一再重演在成品外观上流下一成层层之波浪状.解决对策:1.增加射出速度.2.增加射出压力.3.增加模温.4.增加料温.5.避免流道太小.柒．气泡原因:射出时塑料料包含太多气体或混合了空气.则成品内部或接近表面会有空气之现象.解决对策:1.降低松退速度或检小松退量.2.提高背压.4.检查可塑化机构.5.检查计量长度是否太长.捌．烧焦原因:射出进行中因排气不及.气体受到绝热压缩产生极高温度而将塑料料烧黑.状态1.产生于流路末端解决对策:1.减低射出速度.2.改善排气效果.3.减低锁模力.状态2.产生于包封处解决对策:1.调整肉厚.2.改变浇口位置.3.减低射出速度.4.减低锁模力.5.增加排气点.玖．冷却痕原因:在射出过程中.于喷嘴的先端或浇口部分产生冷却.这些冷却料在被射出时如未被挡在流道系统的冷料井或者是再熔解.则在浇口附近留下长条的流痕.1.增加喷嘴孔径.2.增加喷嘴温度.3.减低松退量.5.降低射出到浇口之速度.拾．浇口周围的雾状原因:在浇口(尤其为小浇口)周围高分子配向的凝固层(强度较弱).如在高速的流动场中.受分子炼被拉开而形成一些小.缺孔.很多小缺孔构成浇口周围的雾状.痕迹.解决对策:1.减低射出速度.2.增加浇口的断面积.3.改变浇口位置4.增加模温5.减低料温.拾壹．表层剥落原因:成品的表面层在塑料料流动和固化速度不同的情形下.一层一层的堆积所形成.如果因塑料料含有不均匀的成份或受过高切段力及过热所破坏则层与层间之熔合就不足而产生剥落.解决对策:1.检查塑料料是否含有太多水份.2.增高模温.3.减低射出速度.4.减低料温.5.检查塑料机的性能及设定条件.6.检查塑料料之色剂或添加物是否兼容.7.检查塑料料之是否混入其它材质.拾贰．黑点原因1.塑料料含有杂质或其它不兼容物质.解决对策:1.检查塑料料是否含有杂质.2.降低回收料的添加比例.3.检查塑料料之色剂或添加物是否兼容.原因2.塑料料在制造过程中受到污染.解决对策:1.检查送料管路及烘料筒.2.清洁螺杆及加热筒.3.清洁热流道及喷嘴.原因3.塑料料在制造过程中受到破坏.解决对策:1.减低料温.2.减低塑料料在加热管内停流时间.拾参．焦纹原因:塑料料因热受损分子量会降低或发生热分解.使成品外观出现银色或棕色的纹状瑕疵.同时也会降低强度.解决对策:1.减低料温.2.减低塑料料在加热管内停流时间.3.减低射出速度.4.增加喷嘴孔径..拾肆．湿纹所形成之水气会受流动推挤到模壁而形成成品表面条状的痕迹.解决对策:1.检查塑料材料的干燥度.2.提高背压.3.检查模壁表面是否含有水份.4.检查材料之包装与储存.拾伍．气痕原因:在射出过程中.气体来不及排出.被推往表面或在进料后松退.吸入空气.而在射出时被推往浇口之附近.状态1.出现在浇口附近.解决对策:1.降低松退速度或行程.2.使用可闭喷嘴.状态2.出现在其它部分.解决对策:1.减低射出速度.2.增加被压.3.改变浇口位置.4.设计时避免尖角及凹凸太深之形状拾陆．光泽与光泽差异原因:塑料成型品之表面,光泽决定于模具表.面加工及射出成形.之冷却速率或收缩差异所产生的表面状态1.模具打光面光泽不足.解决对策:1.模面再打光.2.增加射出速度3.增加模温4.增加料温.状态2.咬花面光泽不足.解决对策:1.调整咬花面.2.减低射出速度.3.减低模温.4.减低料温.状态3.接合线处的光泽差异. 解决对策:1.改变浇口位置.2.增加射出速度.3.增加模温.状态4.孔部周围的光泽差异. 解决对策:1.改变浇口位置.2.调整孔部型状.状态5.肋部或厚驳差异急变处. 解决对策:1.增加保持压力.2.足够的保持时间.3.降低通过问题处之速度.4.调整厚薄变化.使其变化趋缓.状态6.在顶针或滑块处光泽差异. 解决对策:1.检查模温之差异.2.避免模腔内压力过高.。
常见注塑成型缺陷成因及解决办法不正确的操作条件，损坏的机器及模具会产生很多成型缺点，下面提供了一些解决的方法供参考。
为了减少停机的时间，及能尽快找出操作问题的原因，操作人员应把所有最好的注塑机型条件记录在“注塑成型条件记录表”上，以供日后解决问题时参考之用。
（1）成品不完整故障原因处理方法塑料温度太低提高熔胶筒温度射胶压力太低提高射胶压力射胶量不够增多射胶量浇口衬套与射嘴配合不正，塑料溢漏重新调整其配合射前时间太短增加射胶时间射胶速度太慢加快射胶速度低压调整不当重新调节模具温度太低提高模具温度模具温度不匀重调模具水管模具排气不良恰当位置加适度排气孔射嘴温度不低提高射嘴温度进胶不平均重开模具溢口位置浇道或溢口太小加大浇道或溢口塑料内润滑剂不够增加润滑剂背压不足稍增背压过胶圈、熔胶螺杆磨损拆除检查修理射胶量不足更换较大规格注塑机制品太薄使用氮气射胶（2）制品收缩故障原因处理方法模内进胶不足熔胶量不足加熔胶量射胶压力太低高射压背压压力不够高背压力射胶时间太短长射胶时间射胶速度太慢快射速溢口不平衡模具溢口太小或位置射嘴孔太细，塑料在浇道衬套内凝固，整模具或更换射嘴减低背压效果。
料温过高低料温模温不当整适当温度冷却时间不够延冷却时间蓄压段过多射胶终止应在最前端产品本身或其肋骨及柱位过厚检讨成品设计射胶量过大更换较细的注塑机过胶圈、熔胶螺杆磨损拆除检修浇口太小、塑料凝固失支背压作用加大浇口尺寸（3）成品粘模故障原因处理方法填料过饱降低射脱压力，时间，速度及射胶量射胶压力太高降低射胶压力射胶量过多减小射胶量射胶时间太长减小射胶间时料温太高降低料温进料不均使部分过饱变更溢口大小或位置模具温度过高或过低调整模温及两侧相对温度模内有脱模倒角修模具除去倒角模具表面不光滑打磨模具脱模造成真空开模或顶出减慢，或模具加进气设备注塑周期太短加强冷却脱模剂不略为增加脱模剂用量（4）浇道（水口）粘模故障原因处理方法射胶压力太高降低射胶压力塑料温度过高降低塑料温度浇道过大修改模具浇道冷却不够延长冷却时间或降低冷却温度浇道脱模角不够修改模具增加角度浇道衬套与射嘴配合不正重新调整其配合浇道内表面不光或有脱模倒角检修模具浇道外孔有损坏检修模具无浇道抓销加设抓销填料过饱降低射胶量，时间及速度脱模剂不足略为增加脱模剂用量（5）毛头、飞边故障原因处理方法塑料温度太高降低塑料温度，降低模具温度射胶速度太高降低射胶速度射胶压力太高降低射胶压力填料太饱降低射胶时间，速度及剂量合模线或吻合面不良检修模具锁模压力不够增加锁模压力或更换模压力较大的注塑机（6）开模时或顶出时成品破裂故障原因处理方法填料过饱降低射胶压力，时间，速度及射胶量模温太低升高模温部份脱模角不够检修模具有脱模倒角检修模具成品脱模时不能平衡脱离检修模具顶针不够或位置不当检修模具脱模时局部产生真空现象开模可顶出慢速，加进气设备脱模剂不足略为增加脱模剂用量模具设计不良，成品内有过多余应力改良成品设计侧滑块动作之时间或位置不当检修模具（7）结合线故障原因处理方法塑料熔融不佳提高塑料温度、提高背压、加快螺杆转速模具温度过低提高模具温度射嘴温度过低提高射嘴温度射胶速度太慢增快射胶速度射胶压力太低提高射胶压力塑料不洁或渗有其它料检查塑料脱模油太多少用胶模油或尽量不用浇道及溢口过大或过小调整模具熔胶接合的地方离浇道口太远调整模具模内空气排除不及增开排气孔或检查原有排气孔是否堵塞熔胶量不足使用较大的注塑机太多脱模剂不用或减少脱模剂微注塑整理，转载需注明来源，未注来源将视为侵权。
第一章注塑成型不良及对策一．缩痕1．概要缩痕是指在制品的厚壁处、加强筋、凸台等部分的外表面，由于冷却不充分而无法补偿由于热收缩引起的缺料现象，从而在制品表面形成凹陷痕迹。
缩痕是制品表面所发生的不良现象中最多的。
2. 缩痕发生的原因及对策●固化太慢。
●有效保压时间太短。
●由于模具内的流动阻力较大，无法充分传达保压压力。
具体原因如下：（1）壁厚不均匀制品的壁厚不均匀，厚壁处的冷却速度比薄壁处的冷却速度慢，因此发生缩痕。
重新设计冷却方式，对厚壁处进行集中冷却, 由于凸台尺寸一般较厚，应设置缩痕去除针。
此外，设计模具时应尽可能将壁厚设计均匀，壁厚在3mm以下较为理想。
（2）模强压力不足为使制品受到足够的注塑压力，延长保压时间，同时增加保压压力。
可考虑修改浇口(变大或变短)来改善注塑压力的传递效果，在可能发生缩痕的部分设置浇口或改变浇口的位置。
另外，离浇口较远的部分由于树脂流动阻力较大，会发生很严重的收缩，可通过改变壁厚来改善保压传达效果。
成型薄壁制品时，在注塑压力还未被有效的传递之前制品就已经冷却硬化，因此就会出现缩痕。
此外，由于模具内表面不光滑有毛刺存在，其锁模压力低于注塑压力，导致使压力不足而出现缩痕。
对离浇口较远的收缩，可切断模具冷却。
这是因为模具温度升高时，熔料就不易硬图1-2加强筋周边的缩痕图1-3 壁厚不匀引起的缩痕化，注塑压力（尤其是保压压力）的传达就会变的容易。
（3）计量设定不当在设定成型条件时，螺杆前端如果不预留适量的熔融树脂用来缓冲的话，在保压过程中树脂就无法进行补料，进而出现供料不足的收缩痕。
这种现象主要以收缩点的形式存在，时常在浇口周围及产品表面发生。
因此很容易与其他原因造成的缩痕进行区别。
（4）收缩量过大成型塑料本身的收缩率越大缩痕发生越严重，特别是结晶性塑料。
如发生大面积缩痕时，一般可通过降低树脂温度、提高注塑压力等方法来改善。
假如问题仍得不到解决，在不影响制品用途的范围内可尝试更换塑料(用非结晶性聚合物代替)或混入增强性玻璃纤维、石棉等无机填充物，在一定程度上可减小缩痕，起到覆盖作用。

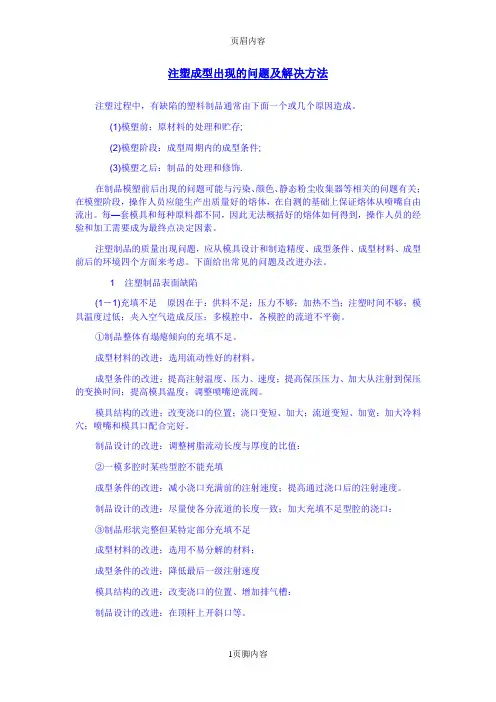

注塑成型出现的问题及解决方法注塑过程中，有缺陷的塑料制品通常由下面一个或几个原因造成。
(1)模塑前：原材料的处理和贮存;(2)模塑阶段：成型周期内的成型条件;(3)模塑之后：制品的处理和修饰.在制品模塑前后出现的问题可能与污染、颜色、静态粉尘收集器等相关的问题有关；在模塑阶段，操作人员应能生产出质量好的熔体，在自测的基础上保证熔体从喷嘴自由流出。
每—套模具和每种原料都不同，因此无法概括好的熔体如何得到，操作人员的经验和加工需要成为最终点决定因素。
注塑制品的质量出现问题，应从模具设计和制造精度、成型条件、成型材料、成型前后的环境四个方面来考虑。
下面给出常见的问题及改进办法。
1 注塑制品表面缺陷(1－1)充填不足原因在于：供料不足；压力不够；加热不当；注塑时间不够；模具温度过低；夹入空气造成反压；多模腔中，各模腔的流道不平衡。
①制品整体有塌瘪倾向的充填不足。
成型材料的改进：选用流动性好的材料。
成型条件的改进：提高注射温度、压力、速度；提高保压压力、加大从注射到保压的变换时间；提高模具温度；调整喷嘴逆流阀。
模具结构的改进；改变浇口的位置；浇口变短、加大；流道变短、加宽：加大冷料穴；喷嘴和模具口配合完好。
制品设计的改进：调整树脂流动长度与厚度的比值：②一模多腔时某些型腔不能充填成型条件的改进：减小浇口充满前的注射速度；提高通过浇口后的注射速度。
制品设计的改进：尽量使各分流道的长度一致；加大充填不足型腔的浇口：③制品形状完整但某特定部分充填不足成型材料的改进；选用不易分解的材料；成型条件的改进：降低最后一级注射速度模具结构的改进：改变浇口的位置、增加排气槽：制品设计的改进：在顶杆上开斜口等。
(1－2)制品缩瘪(凹坑、凹痕) 原因在于浇口固结时料温过高：保压时间不够；进入模具型腔的物料不够。
成型材料的改进：选用收缩率小的材料。
成型条件的改进：提高注射压力；增大后期保压压力；降低缩瘪部分对应的注射速度；降低模具温度；降低注射温度。
1.填充不良/不饱模（shot short）定义：充填不足/不饱模是熔融塑料未完全刘辩成型空间（模穴）的各个角落的现象原因及对策：（1）成型品与射出机匹配不当，可塑化能力或射出量不足改善对策：需更换适当机台，射出成型品含胶道重量以不超过射出机台最大射出量之80%为限（2）喷嘴射出口径太小，冷料阻塞改善对策：加大喷嘴射出口尺寸，以3.50Z（80~90tons）射出喷嘴口径应为2.0~2.2m/mψ(3)流道设计不良时，塑料流动阻力大改善对策：修改流道尺寸一以符合实际需要4）塑料熔化不均匀，造成射出压力过大所致改善对策：适当调整背压与螺杆转速，使塑料混炼均匀5）流道中冷料井预留不足或不当，冷料头进入成型品而阻碍塑料之正常流动充满模穴改善对策：增加冷料井储存空间或打多段射出移开冷料头使塑料充填顺畅（6）模具温度太冷，塑料在某一特定压力下流动困难改善对策：斟酌生产上实际需要，提高模具温度（7）模具排氯不良时，空氯无法排除改善对策：防火级ABS成型时，挥发性气体残渣，易造成模垢而发生排气口阻塞现象，应定期清除2.毛边定义：熔融塑料流入分模面或侧向蕊型的对合面间隙会发生BURR；模具锁模力足够，但在胶道与横流道汇合处产生薄膜状多余树脂为FLUSH原因及对策：（1）模具的锁模力不足，塑料高压射入模具内时会在分模面发生间隙，塑料由此缝流出改善对策：调整锁模力，提高锁模吨数，如已调至该机台最大锁模力还无法改善，可更换较大型机台成型（2）模具（固定侧）未充分接触喷嘴，模具发生间隙时改善对策：调整足射座顶力（3）模具导锁磨损，分模面偏移或模具安装板受损，导致（大柱）强度不足发生弯曲时改善对策：a更换模具销b模具安装板整修c模具重量超重应更换较大机台成型（4）异物附着模面时改善对策：清除模面异物（5）成型品投影面过大或树脂（塑料）温度太高改善对策：a更换较大机台b降低塑料温度3、收缩下陷（SINK MARKS）定义：成型品表面产生凹陷的现象，这是体积收缩所致，通常见于肉厚部分，肋或凸出的背面，直接浇口肉厚不均的部分凹陷与真气泡同时发生之状况：成型品的中心部位肉较厚冷却较慢，外部冷却较快，此时内部（肉厚处）熔融塑料被外侧拉伸，中心部发后空隙实际为真空泡不易坑却的肉厚部发后于表面者为凹陷原因及对策：（1）射出压低改善对策：射出压低则树脂的压缩不完全而产生收缩下陷，最好提高射出压（2）射出压保持时间短改善对策：射出压保持时间短，则无法弥补树脂的热收缩量，另外也容易造成回流（back flow），而发生压缩不完全，因此延长射出保持时间（3）射出速度过慢、过快改善对策：太慢的话，固化即刻开始，压力传达不足，因此需加快射出速度，另外快的话，仅能填充少量，所以要减缓射出速度，增加计量（4）射出量少改善对策：射出量少则树脂的压缩少，因此需加射出量（5）树脂温度高，模温高改善对策：如此，冷却速度慢，收缩完全而产生收缩下陷，因此最好降低树脂温度及模温（6）横浇道、进浇道口狭小改善对策：横浇道、进浇口狭小的话，压力损失增大，树脂压降低，则压缩不完全，大部加大时横浇道维持原状，但长的横浇道压力损失是进浇口的数倍，因此不仅考虑进浇口对横浇道也不可遗忘太大的浇道会浪费材料，因此不可随便加大(7)有厚肉部与宽的补强肋改善对策：普通补助肋厚度需控制在壁厚的0.5~0.8倍以内，距离进浇口远的位置或容易造成收缩下陷问题的位置，尽量减小补强肋的肉厚，另外，为缩小与周围的热收缩差，由周边部补强肋，由根部渐渐增加肉厚（7）模具冷却不适当（8）改善对策：模具冷却不适当将使热收缩不均一，因此厚肉部与补强肋的根部肉厚的地方需要有足够的冷却4、气泡（BUBBLES&VOIDS）定义：熔融塑料中有水分、挥发性躯体于成型过程进入成型品内部而残留的空洞现象之气泡（BUBBLES），成型品肉厚处熔池冷却过程中，由于体积收缩所产生的间隙谓之真空泡气泡与真空泡之区别要领：成型品自模具中取出，成型品即呈现气泡者谓之气泡，成型品自模具中取出，待一段时间再呈现氯泡者谓之真空泡原因及对策：（1）a扩大浇品或流道尺寸，使压力有效作用于成型品的肉厚部b提到保持压力及延长冷却时间c成型塑粒除去含水分，控制在0.02%内d料管温度设定不宜偏高，可有效防止塑料分解气体之产生收缩下陷造成的情形：主要原因是因为压缩不完全，考虑采取下列对策：1.提高脂温、模温，加大横浇道、进浇口，减少树脂的流动阻力使模内树脂有足够的压缩2.提高射出压力，使树脂有充分的充填3.延长保压保持时间，以补足热收缩量，使树脂有充分的压缩4.提高射出速度，在树脂冷却固化以前可以达到充分压缩，制品中有急速的肉厚变化的话（2）溶融树脂中有水分，挥发物，空气造成的改善对策：1.材料预先干燥2.提高背压，使流体树脂密度稳定3.降低速度，模具排气不良5、破裂（CRACKING）与龟裂（CRAXING）定义：成型品表面裂痕严重而明显为破裂（CRACKING）。
注塑成型疑难问题及解答1. 注塑成型的基本概念说到注塑成型，大家可能会想，哎，这是什么高大上的东西？其实，通俗点儿说，就是把塑料颗粒放进机器里，加热到液态，然后通过模具注入，最后冷却成型，咔嚓一下，变成我们日常生活中常见的小物件，比如玩具、瓶子、甚至是汽车零件。
听起来挺简单的，但这其中的学问可大着呢！1.1 注塑成型的优势你可能会问，这注塑成型有什么好处呀？首先，它效率高得吓人！一次可以生产好多好多件，简直是“流水线上的奇迹”。
再来，注塑出来的产品质量稳定，形状也很精细，谁不喜欢这样的“千面小仙女”呢？而且，材料利用率高，剩下的废料也能再回收利用，环保又节约，简直是现代工业的小骄傲。
1.2 常见的注塑材料说到材料，注塑成型用的可不是随便的塑料，而是那些经过严格挑选的“明星材料”。
比如，聚乙烯、聚丙烯这些都是大热门，强度高、耐化学性好，做出来的东西可耐磨耐摔。
就像咱们的“铁汉”一样，硬气又不怕摔。
不过，选材料的时候可得谨慎点，材料不对，后果可就得不偿失了！2. 注塑过程中常见的问题虽然注塑成型看似顺风顺水，但实际操作过程中问题可不少！有时候，机器运转得如火如荼，结果出来的产品却让人失望，真是“心塞”啊。
2.1 流动不良首先，要说的就是流动不良，这就像是把蜂蜜倒在冰块上，哎，倒不动！如果注塑时材料流动性差，可能导致产品表面粗糙，甚至成型不完整。
这时候，得想办法提高温度，或者更换流动性好的材料，让它们像水一样畅快流动，才能顺利成型。
2.2 变形和缩水再来说说变形和缩水，这就好比你夏天吃冰淇淋，等它化了，形状就不那么好看了。
注塑出来的产品有时候也会出现这种情况，温度控制不当或者冷却时间不足，都可能导致变形。
解决这个问题，得靠合理设计模具和精准的冷却时间，让产品在冷却时保持稳定，才能完美无瑕。
3. 解决注塑疑难问题的技巧那么，面对这些问题，我们该怎么办呢？这里就给大家分享几个小妙招，助你一臂之力！3.1 认真选模具首先，模具的选择很重要！模具设计得当，不但能提高产品的质量，还能减少故障发生的几率，就像选朋友一样，选对了，大家都开心。
注塑常见问题汇总及解决对策方法汇总1. 刚开机时产品跑披锋，生产一段时间后产品缺胶的原因及解决方案。
刚开机时注塑机料管内的熔胶由于加热时间长，熔胶粘度低，流动性好，产品易跑披锋，生产一段时间后由于熔胶不断把热量带走，造成熔胶不足，粘度大，流动性差，使产品缺胶。
在生产一段时间后，逐渐提高料管温度来解决。
2. 在生产过程中，产品缺胶，有时增大射胶压力和速度都无效，为什么？解决方法？是因为生产中熔胶不断把热量带走，造成熔胶不足，胶粘度大，流动性差，使产品缺胶。
提高料管温度来解决。
3. 产品椭圆的原因及解决方法。
产品椭圆是由于入胶不均匀，造成产品四周压力不匀，使产品椭圆，采用三点入胶，使产品入胶均匀。
4. 精密产品对模具的要求。
要求模具材料刚性好，弹变形小，热涨性系数小。
5. 产品耐酸试验的目的产品耐酸试验是为了检测产品内应力，和内应力着力点位置，以便消除产品内应力。
6. 产品中金属镶件受力易开裂的原因及解决方法。
产品中放镶件，在啤塑时由于热熔胶遇到冷镶件，会形成内应力，使产品强度下降，易开裂。
在生产时，对镶件进行预热处理。
7. 模具排气点的合理性与选择方法。
模具排气点不合理，非但起不到排气效果，反而会造成产品变形或尺寸变化，所以模具排气点要合理。
选择模具排气点，应在产品最后走满胶的地方和产品困气烧的地方开排气。
8. 产品易脆裂的原因及解决方法。
产品易脆裂是产品使用水口料和次料太多造成产品易脆裂，或是料在料管内停留时间过长，造成胶料老化，使产品易脆裂。
增加新料的比例，减少水口料回收使用次数，一般不能超过三次，避免胶料在料管内长时间停留。
9. 加玻纤产品易出现泛纤的原因及解决方法是由于熔胶温度低或模具温度低，射胶压力不足，造成玻纤在胶内不能与塑胶很好的结合，使纤泛出。
加高熔胶温度，模具温度，增大射胶压力。
10. 进料口温度对产品的影响。
进料口温度的过高或过低，都会造成机器回料不稳定，使加料量不稳定，而影响产品的尺寸和外观。
