发光二极管引脚结构发光二极管(Light Emitting Diode,LED)是一种半导体器件,具有正负两个引脚。
本文将从引脚结构的角度来详细介绍发光二极管的构造和功能。
一、引脚结构概述发光二极管通常有两个引脚,分别为正极(Anode)和负极(Cathode)。
正极是与P型半导体连接的引脚,通常标记为长引脚或有标记的引脚;负极是与N型半导体连接的引脚,通常标记为短引脚或没有标记的引脚。
二、正极引脚(Anode)正极引脚是发光二极管的主要引脚之一,具有以下特点:1. 正极引脚连接到P型半导体,P型半导体与N型半导体之间形成PN结。
2. 正极引脚通常标记为长引脚或有标记的引脚,以便区分负极引脚。
3. 正极引脚是LED的正极电源引脚,需要连接到电源的正极。
三、负极引脚(Cathode)负极引脚是发光二极管的另一个引脚,具有以下特点:1. 负极引脚连接到N型半导体,N型半导体与P型半导体之间形成PN结。
2. 负极引脚通常标记为短引脚或没有标记的引脚,以便区分正极引脚。
3. 负极引脚是LED的负极电源引脚,需要连接到电源的负极。
四、引脚结构的作用发光二极管的引脚结构起到以下作用:1. 正极引脚和负极引脚通过金属引线与LED芯片连接,确保电流正常流动。
2. 正极引脚和负极引脚使得发光二极管可以与电路板或其他电子器件进行连接。
3. 正极引脚和负极引脚的标记和长度差异帮助用户正确连接发光二极管,避免反向连接或接触不良。
五、注意事项在使用发光二极管时,需要注意以下几点:1. 为了保证发光二极管正常发光,正极引脚和负极引脚必须正确连接,否则会导致发光效果不理想甚至无法发光。
2. 为了延长发光二极管的使用寿命,应避免超过最大额定电流。
3. 正确选择电压,以免过高或过低的电压对发光二极管造成损坏。
4. 在焊接发光二极管时,应注意控制焊接温度和时间,避免过热或过长的焊接导致器件损坏。
总结:发光二极管的引脚结构包括正极引脚和负极引脚。
二极管的结构及符号二极管(Diode)是一种最简单的半导体器件,它由P型半导体和N型半导体组成。
其结构一般可以分为结型二极管和功率二极管两种。
结型二极管的结构是P型半导体和N型半导体直接连接而成。
在过渡层,即P区和N区共同形成一个p-n结。
P区和N区之间为过渡层(即p-n结)。
该结构常用于一般用途的低功率电子元件中。
结型二极管的符号如下:P N──►┼─►┼─►┼─►┼─►Anode CathodeP型半导体被称为阳极(Anode),N型半导体被称为阴极(Cathode),箭头的方向表示电流的流向,即从阳极到阴极流动。
结型二极管可以理解为一种电流方向只允许单向流动的电阀,它只能在阳极到阴极方向上导通,当反向电压加到二极管上时,它将处于截止状态。
功率二极管是一种结构相对较为复杂的二极管,其主要特点是具有高压、大电流、高频率的特点。
功率二极管的结构是在结型二极管的基础上加入了内部层接触电极,使得正向电流能够更加容易地流动。
功率二极管的符号如下:│──────────────┼───►┼───►┼────┼│ C K其中,C和K分别代表控制端(Control)和阴极端(Cathode)。
与结型二极管不同的是,功率二极管在符号上加入了附加的箭头表示控制电流的方向。
功率二极管可广泛应用于电源、开关电路等高功率领域。
除了上述两种常见的二极管结构外,还有许多其他类型的特殊结构的二极管,以满足不同领域应用的需求。
例如,肖特基二极管由金属和半导体部分组成,具有高电压、大电流的特点,适用于高频电路的检波和混频电路等。
锗二极管是早期使用的一种材料,但由于其耐压能力和稳定性较差,现已被硅二极管所取代。
总结一下,二极管是一种由P型半导体和N型半导体组成的半导体器件。
结型二极管和功率二极管是两种常见的结构,其符号中P和N分别代表P型和N型半导体,通过箭头的方向指示电流的流动方向。
二极管在电子领域具有广泛的应用,不同类型的二极管可用于不同的场合,满足不同的需求。

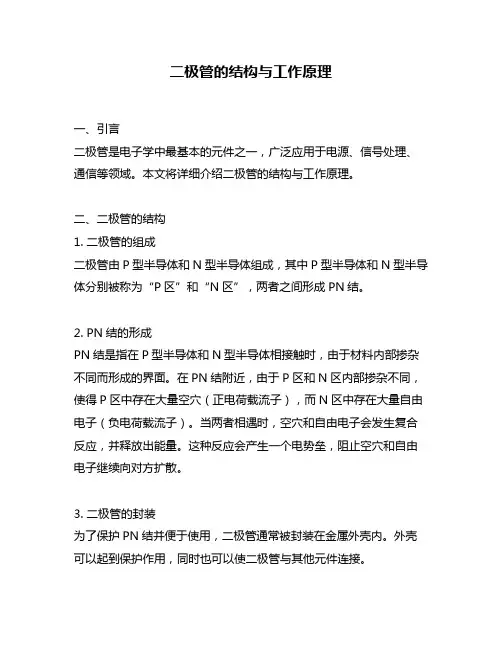

二极管的结构与工作原理一、引言二极管是电子学中最基本的元件之一,广泛应用于电源、信号处理、通信等领域。
本文将详细介绍二极管的结构与工作原理。
二、二极管的结构1. 二极管的组成二极管由P型半导体和N型半导体组成,其中P型半导体和N型半导体分别被称为“P区”和“N区”,两者之间形成PN结。
2. PN结的形成PN结是指在P型半导体和N型半导体相接触时,由于材料内部掺杂不同而形成的界面。
在PN结附近,由于P区和N区内部掺杂不同,使得P区中存在大量空穴(正电荷载流子),而N区中存在大量自由电子(负电荷载流子)。
当两者相遇时,空穴和自由电子会发生复合反应,并释放出能量。
这种反应会产生一个电势垒,阻止空穴和自由电子继续向对方扩散。
3. 二极管的封装为了保护PN结并便于使用,二极管通常被封装在金属外壳内。
外壳可以起到保护作用,同时也可以使二极管与其他元件连接。
三、二极管的工作原理1. 正向偏置当二极管的正端连接到正电压源,负端连接到负电压源时,PN结会被加上一个外部电势,使得PN结的空穴和自由电子被推向相反的方向。
这种情况下,空穴和自由电子会克服电势垒而扩散到对方区域,形成电流。
此时二极管处于正向偏置状态。
2. 反向偏置当二极管的正端连接到负电压源,负端连接到正电压源时,PN结会被加上一个外部电势,使得PN结中的空穴和自由电子被更加分离。
此时只有一小部分载流子能够通过PN结,并且这种情况下只有很小的漏电流存在。
此时二极管处于反向偏置状态。
3. 反向击穿当反向偏置达到一定程度时(称为“反向击穿电压”),PN结中的空穴和自由电子被强烈地推向对方区域,并且载流子数量大幅增加。
这种情况下,漏电流急剧增加,并且二极管会被烧毁。
因此,反向偏置状态下需要注意控制电压。
四、二极管的应用1. 整流器二极管可以作为一个整流器,将交流电转换为直流电。
当交流电通过二极管时,只有正半周或负半周能够通过,因此输出为单向的直流电。
2. 信号检波器二极管可以用作信号检波器,将一个模拟信号转换为数字信号。
