二极管基本电路与分析方法二极管是一种最简单的半导体器件,具有只能单向导电的特点。
在电子电路中,二极管通常用于整流、限流、调制和混频等功能。
本文将介绍二极管的基本电路和分析方法。
一、二极管基本电路1.正向偏置电路正向偏置电路是将二极管的P端连接到正电压,N端连接到负电压的电路。
这种电路可以使二极管处于导通状态,实现电流流动。
2.逆向偏置电路逆向偏置电路是将二极管的P端连接到负电压,N端连接到正电压的电路。
这种电路可以使二极管处于截止状态,即不导电。
二、二极管分析方法1.静态分析静态分析是指在稳态条件下分析二极管的工作状态。
在正向偏置电路中,如果二极管被接入电路且正向电压大于二极管的正向压降时,二极管处于导通状态;反之,二极管处于截止状态。
在逆向偏置电路中,无论接入电路与否,二极管都处于截止状态。
2.动态分析动态分析是指在变化条件下分析二极管的工作状态。
例如,当正向电压瞬时增加时,二极管可能处于导通状态。
此时,需要考虑二极管的导通压降和电流变化情况。
三、常见二极管电路1.整流电路整流电路是将交流信号转换为直流信号的电路。
常见的整流电路有半波整流电路和全波整流电路。
半波整流电路只利用了交流信号的一半,而全波整流电路则利用了交流信号的全部。
整流电路中的二极管起到了只允许电流在一个方向上流动的作用。
2.限流电路限流电路是通过限制电流的大小来保护其他元件不受损坏的电路。
常见的限流电路有稳压二极管电路和过载保护电路。
稳压二极管电路利用二极管的电流-电压特性,使得二极管具有稳定的电流输出能力;过载保护电路则通过限制电流大小来保护负载电路。
3.调制电路调制电路是将低频信息信号调制到高频载波信号上的电路。
常见的调制电路有调幅电路和调频电路。
在调制电路中,二极管起到了快速改变电流或电压的作用,实现信号的调制效果。
4.混频电路混频电路是将两个不同频率的信号进行混合,得到新的频率信号的电路。
在混频电路中,二极管可以起到信号选择和调谐的作用,实现频率混合。
二极管电路及其应用实验报告二极管是一种常见的电子元件,具有只允许电流单向流动的特性。
它是由半导体材料构成的,通常由硅(Si)或者硒化物(GaAs)制成。
二极管的应用非常广泛,可以用于整流、放大、开关等电路中。
本文将以二极管电路及其应用为主题,介绍二极管的工作原理、实验步骤以及相关应用。
一、二极管的工作原理二极管是由P型半导体和N型半导体组成的。
P型半导体中的杂质掺入使其具有正电荷,称为P区;N型半导体中的杂质掺入使其具有负电荷,称为N区。
当将P区和N区连接在一起时,形成了一个PN结。
在PN结中,由于P区和N区的杂质浓度不同,使得在结附近形成了电场。
当外加电压为正向偏置时,即P区接在正电压上,N区接在负电压上,电场将阻止电子从N区向P区移动。
而当外加电压为反向偏置时,即P区接在负电压上,N区接在正电压上,电子可以从N区向P区移动。
因此,二极管只允许电流在正向偏置下单向流动。
二、二极管实验步骤1. 准备实验所需材料:二极管、直流电源、电阻、导线等。
2. 搭建二极管电路:将二极管连接在电路中,注意极性,即将P极连接在正电压端,N极连接在负电压端。
可以使用导线连接电源和电阻,形成一个简单的电路。
3. 调整电压:根据二极管的额定电压和电流,调整电源的输出电压,使得二极管正常工作。
4. 测量电流和电压:使用万用表等测量仪器,测量二极管两端的电压和电流值。
5. 观察实验现象:根据测量结果,观察二极管的导通和截止情况,以及电流和电压的关系。
三、二极管的应用1. 整流器:二极管具有只允许电流单向流动的特性,因此可以用于将交流信号转换为直流信号的整流电路中。
在整流电路中,二极管起到了只允许正半周或负半周通过的作用,实现了信号的单向传输。
2. 信号检波器:二极管的正向偏置电压范围内,电流与电压之间呈线性关系。
利用这一特性,可以将高频信号转换为直流信号,实现信号的检波功能。
3. 放大器:在放大电路中,二极管可以作为信号放大器的关键元件之一。
半导体二极管在电子电路中的基本作用半导体二极管是一种重要的电子器件,广泛应用于各种电子电路中。
它具有诸多独特的性质和功能,可以起到多种作用。
本文将从基本原理、特点和应用领域等方面,详细介绍半导体二极管在电子电路中的基本作用。
半导体二极管是一种两端具有PN结的二极管,由p型和n型半导体材料组成。
它有一个主要的特点,即只能从p端流向n端的方向导通电流,而反向时截止电流。
这种非线性特性使得二极管在电子电路中具有独特的应用价值。
首先,半导体二极管常用作整流器。
整流器是将交流信号转换为直流信号的重要电子元件。
半导体二极管具有只能单向传导电流的特性,可以有效地将交流信号中的负半周去除,只保留正半周,从而实现整流的功能。
这在电源、通信和音频等领域的电路中经常需要。
其次,半导体二极管广泛应用于电路的保护功能。
例如,在电路中加入一个二极管,可以实现过压保护。
当电路中出现过高的电压时,二极管会在达到其击穿电压时变为导通状态,将超出范围的电压引到地或其他处,从而保护其他电子元件不受损坏。
类似地,二极管还可以用于过流保护、过温保护和反向电压保护等,保障电路的安全运行。
此外,半导体二极管还可用作电压参考源。
例如,锂电池充电、开关电源和运算放大器等电子电路中,通常需要一个稳定的参考电压。
半导体二极管的正向电压降通常比较稳定,因此可以将其作为稳定的参考电压源使用。
通过合理设计与连接,可以在电路中产生精确的参考电压,确保其他电子元件的工作稳定和准确。
同时,半导体二极管在信号混频中具有重要的作用。
信号混频是将两个频率不同的信号混合在一起,得到频率和幅度均不同于原信号的新信号。
在混频电路中,半导体二极管常常作为非线性元件被使用。
通过合理选择和连接二极管,可以实现不同种类的混频电路,从而实现频率合成、调制解调等功能,广泛应用于无线通信和广播电视等领域。
此外,半导体二极管还可用作电路中的开关元件。
在数字电路中,常常需要将信号进行开关控制。
二极管原理及其基本电路二极管是一种最简单的半导体器件,它具有非常重要的功能和应用。
本文将介绍二极管的原理以及其基本电路。
一、二极管的原理二极管是由一种带有p型半导体和n型半导体的材料组成的。
在p-n 结的区域内,因为半导体的材料特性,会形成一个电势垒。
当外加电压的极性与电势垒形成的方向相反时,电势垒将变得更大,称为反向偏置;当外加电压的极性与电势垒形成的方向一致时,电势垒将变得更小,称为正向偏置。
在二极管的工作中,主要有以下几个重要的特性。
1.正向电压特性:当二极管处于正向偏置状态时,在两端加上正向电压时,电势垒逐渐缩小,直到消失。
在这个过程中,二极管的导电性变得很好。
正向电压越大,二极管导通越好。
2.反向电压特性:当二极管处于反向偏置状态时,在两端加上反向电压时,电势垒逐渐增加。
当反向电压超过反向击穿电压时,二极管就会发生击穿,电流急剧增大,此时二极管就会损坏。
3.导通和截止特性:当二极管处于正向偏置状态时,正向电压不超过一定限制时,二极管会导通。
当正向电压超过这个限制时,二极管截止,不导通。
而当二极管处于反向偏置状态时,无论外加电压的大小,其表现都是开路状态,不导通。
二、二极管的基本电路二极管广泛地应用于各种电路中,下面介绍几个常见的二极管基本电路。
1.正向电压特性测试电路:这是一个测试二极管正向电压特性的电路。
它由一个电压源、一个限流电阻和一个二极管组成。
通过改变电压源的电压,可以测量二极管在不同电压下的电流。
当电压逐渐增加时,电流也逐渐增加,直到达到二极管的最大电流。
2.整流电路:整流电路主要用于将交流电转换为直流电。
它由一个二极管和负载组成。
当二极管处于正向偏置状态时,它允许正向电流通过,从而将正半周期的交流信号变为直流信号。
而当二极管处于反向偏置状态时,它阻止反向电流通过。
3.限流电路:限流电路主要用于限制电流的大小。
它由一个电压源、一个电阻和一个二极管组成。
二极管起到了稳压和限流的作用。

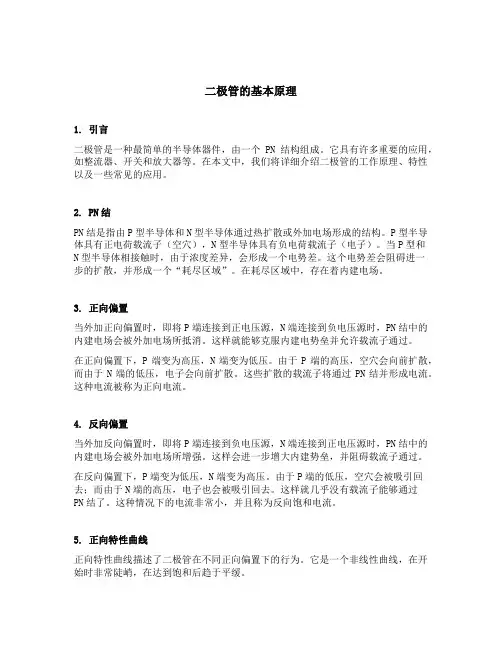

二极管的基本原理1. 引言二极管是一种最简单的半导体器件,由一个PN结构组成。
它具有许多重要的应用,如整流器、开关和放大器等。
在本文中,我们将详细介绍二极管的工作原理、特性以及一些常见的应用。
2. PN结PN结是指由P型半导体和N型半导体通过热扩散或外加电场形成的结构。
P型半导体具有正电荷载流子(空穴),N型半导体具有负电荷载流子(电子)。
当P型和N型半导体相接触时,由于浓度差异,会形成一个电势差。
这个电势差会阻碍进一步的扩散,并形成一个“耗尽区域”。
在耗尽区域中,存在着内建电场。
3. 正向偏置当外加正向偏置时,即将P端连接到正电压源,N端连接到负电压源时,PN结中的内建电场会被外加电场所抵消。
这样就能够克服内建电势垒并允许载流子通过。
在正向偏置下,P端变为高压,N端变为低压。
由于P端的高压,空穴会向前扩散,而由于N端的低压,电子会向前扩散。
这些扩散的载流子将通过PN结并形成电流。
这种电流被称为正向电流。
4. 反向偏置当外加反向偏置时,即将P端连接到负电压源,N端连接到正电压源时,PN结中的内建电场会被外加电场所增强。
这样会进一步增大内建势垒,并阻碍载流子通过。
在反向偏置下,P端变为低压,N端变为高压。
由于P端的低压,空穴会被吸引回去;而由于N端的高压,电子也会被吸引回去。
这样就几乎没有载流子能够通过PN结了。
这种情况下的电流非常小,并且称为反向饱和电流。
5. 正向特性曲线正向特性曲线描述了二极管在不同正向偏置下的行为。
它是一个非线性曲线,在开始时非常陡峭,在达到饱和后趋于平缓。
当正向偏置增加时,二极管中的正向电流也会增加。
但是,当正向电压达到一定值时,二极管的正向电流会急剧增加。
这个临界电压被称为二极管的“截止电压”,通常用符号Vf表示。
6. 反向特性曲线反向特性曲线描述了二极管在不同反向偏置下的行为。
在反向偏置下,二极管只允许非常小的反向饱和电流通过。
当反向偏置增加时,二极管中的反向饱和电流也会略微增加。
1.半导体二极管及其电路分析【重点】半导体特性、杂质半导体、PN结及其单向导电特性。
【难点】PN结形成及其单向导电特性。
1.1 半导体的基本知识1.1.1 半导体的基本知识(1)导电能力对温度的反应非常灵敏。
(2)导电能力受光照非常敏感。
(3)在纯净的半导体中掺入微量的杂质(指其他元素),它的导电能力会大大增强。
1.1.2 本征半导体纯净的半导体称为本征半导体,常用的本征半导体是硅和锗二晶体。
半导体有两种载流子,自由电子和空穴,如果从本征半导体引出两个电极并接上电源,此时带负电的自由电子指向电源正极作定向运动,形成电子电流,带正电的空穴将向电源负极作定向运动,形成空穴电流,而在外电路中的电流为电子电流和空穴电流之和。
1.1.3 杂质半导体1.N型半导体在硅晶体中掺入微量5价元素,如磷(或者砷、锑等),如图所示。
这种半导体导电主要靠电子,所以称为电子型半导体,简称N型半导本。
在N型半导体中,自由电子是多数载流子,而空穴2.P型半导体如果在硅晶体中,掺入少量的3价元素硼(铟、钾等),如图1-5所示。
这种半导体的导电主要靠空穴,因此称为空穴型半导体,有称P型半导体。
P型半导体的空穴是多数载流子,电子是少数载流子。
结论:N型半导体、P型半导体中的多子都是掺入杂质而造成的,尽管杂质含量很微,但它们对半导体的导电能力却有很大影响。
而它们的少数载流子是热运动产生的,尽管数量很少,但对温度非常敏感,对半导体的性能有很大影响。
1.1.4 PN结及其单向导电特性1.PN结的形成结论:在无外电场或其它因素激发时,PN结处于平衡状态,没有电流通过,空间电荷区是恒定的。
另外,在这个区域内,多子已扩散到对方并复合掉了,好像耗尽了一样,因此,空间电荷区又叫做耗尽层。
2.PN结单向导电性(1)正向特性当PN结外加正向电压(简称正偏),电源正极接P,负极接N,PN结处于导通状态,导电时电阻很小。
(2)反向特性当外加反向电压(简称反偏),电源正极接N,负极接P,PN结处于截止状态结论:PN结正偏时电路中有较大电流流过,呈现低电阻,PN结导通;PN结反偏时电路中电流很小,呈现高电阻,PN结截止,可见PN结具有单向导电性。
第三章 场效应管及其放大电路1. JEFT 有两种类型,分别是N 沟道结型场效应管和P 沟道结型场效应管2. 在JFET 中:(1) 沟道夹断:假设0=DS v ,如图所示。
由于 0=DS v ,漏极和源极间短路,使整个沟道内没有压降,即整个沟道内的电位与源极的相同。
令反偏的栅-源电压GS v 由零向负值增大,使PN 结处于反偏状态,此时,耗尽层将变宽;由于在结型场效应管制作中,P 区的浓度远大于N 区的浓度,所以,耗尽层主要在N 沟道内变宽,随着耗尽层宽度加大,沟道变窄,沟道内的电阻增大。
继续反响加大GS v ,耗尽层将在沟道内合拢,此时,沟道电阻將变的无穷大,这种现象成为沟道夹断(2)在DS v 较小时,DS v 的加大虽然会增大沟道内的电阻,但这种影响不是很明显,沟道仍处于比较宽的状态,即沟道的电阻在DS v 比较小的时候基本不变,此时加大DS v ,会使D i 迅速增加,D i 与DS v 近似为线性关系。
加大DS v ,沟道内的耗尽层会逐渐变宽,沟道电阻增加,D i 随DS v 的上升,速度会变缓。
当||P DSV v =时,楔形沟道会在A 点处合拢,这种现象称为预夹断。
3. 解:(1)(a )为N 沟道场效应管 (b )为P 沟道场效应管(2)(a )V V P 4-= (b )V V P 4=(3)(a )A I DSS 5= (b )A I DSS 5-=(4)电压DS v 与电流D i 具有相同的极性且与GS v 极性相反,因而,电压DS v 的极性可根据D i 或GS v 的极性判断4.解:当JFET 工作在饱和区时,有关系式:2)1(PGS DSS D V V I i -= 5. 解:在P 沟道JFET 中,要求栅-源电压GS v 极性为正,漏源电压DS v 的极性为负,夹断电源P V 的极性为正6. 解:MOS 型场效应管的详细分类7. 解:耗尽型是指,当0=GS v 时,即形成沟道,加上正确的GS v 时,能使对数载流子流出沟道,因而“耗尽”了载流子,使管子转向截止。
