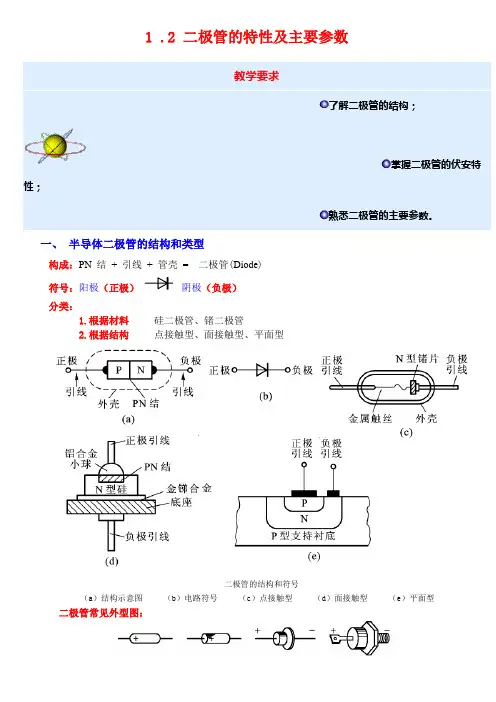

1 .2 二极管的特性及主要参数教学要求了解二极管的结构；掌握二极管的伏安特性；熟悉二极管的主要参数。
一、半导体二极管的结构和类型构成：PN 结+ 引线+ 管壳= 二极管(Diode)符号：阳极（正极）阴极（负极）分类：1.根据材料硅二极管、锗二极管2.根据结构点接触型、面接触型、平面型二极管的结构和符号（a）结构示意图（b）电路符号（c）点接触型（d）面接触型（e）平面型二极管常见外型图：二、二极管的伏安特性二极管由一个PN结构成，具有单向导电性。
二极管电流ID 随外加于二极管两端的电压uD的变化规律，称为二极管的伏安特性曲线。
1.PN 结的伏安方程曼常数，q为电子电量，当T = 300(27 C)时，UT= 26 mV。
2.二极管的伏安特性二极管由一个PN结构成，具有单向导电性。
当外加正向电压小于Uth时，外电场不足以克服PN结的内电场对多子扩散运动造成的阻力，正向电流几乎为零，二极管呈现为一个大电阻，好像有一个门坎，因此将电压Uth 称为门槛电压(又称死区电压)。
在室温下硅管Uth≈0.5V，锗管Uth≈0.1V。
当外加正向电压大于Uth后，PN结的内电场大为削弱，二极管的电流随外加电压增加而显著增大，电流与外加电压呈指数关系，实际电路中二极管导通时的正向压降硅管约为0.6～0.8V，锗管约为0.1～0.3V，因此工程上定义这一电压为导通电压，用UD(ｏn)表示，认为u D＞ＵD(ｏn)时，二极管导通，i D有明显的数值，而u D＜U D(ｏn)时，i D很小，二极管截止，工程上，一般取硅管UD(ｏn)=0.7V，锗管UD(ｏn)=0.2V。
二极管电流i D随外加于二极管两端的电压u D的作用而变化的规律，称为二极管的伏安特性曲线。
二极管两端加上反向电压时，反向饱和电流IS 很小（室温下，小功率硅管的反向饱和电流IS小于0.1μA，锗管为几十微安。
）.当加于二极管两端的反向电压增大到U(BR) 时，二极管的PN结被击穿，此时反向电流随反向电压的增大而急剧增大，U(BR) 称为反向击穿电压。

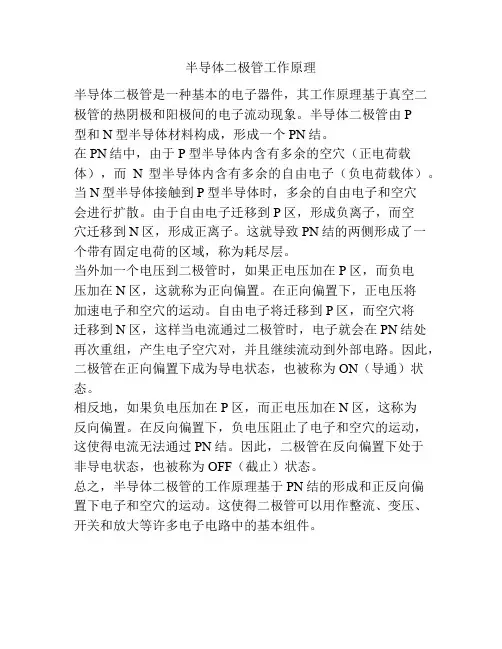

半导体二极管工作原理
半导体二极管是一种基本的电子器件，其工作原理基于真空二极管的热阴极和阳极间的电子流动现象。
半导体二极管由P
型和N型半导体材料构成，形成一个PN结。
在PN结中，由于P型半导体内含有多余的空穴（正电荷载体），而N型半导体内含有多余的自由电子（负电荷载体）。
当N型半导体接触到P型半导体时，多余的自由电子和空穴
会进行扩散。
由于自由电子迁移到P区，形成负离子，而空
穴迁移到N区，形成正离子。
这就导致PN结的两侧形成了一个带有固定电荷的区域，称为耗尽层。
当外加一个电压到二极管时，如果正电压加在P区，而负电
压加在N区，这就称为正向偏置。
在正向偏置下，正电压将
加速电子和空穴的运动。
自由电子将迁移到P区，而空穴将
迁移到N区，这样当电流通过二极管时，电子就会在PN结处再次重组，产生电子空穴对，并且继续流动到外部电路。
因此，二极管在正向偏置下成为导电状态，也被称为ON（导通）状态。
相反地，如果负电压加在P区，而正电压加在N区，这称为
反向偏置。
在反向偏置下，负电压阻止了电子和空穴的运动，这使得电流无法通过PN结。
因此，二极管在反向偏置下处于
非导电状态，也被称为OFF（截止）状态。
总之，半导体二极管的工作原理基于PN结的形成和正反向偏
置下电子和空穴的运动。
这使得二极管可以用作整流、变压、开关和放大等许多电子电路中的基本组件。

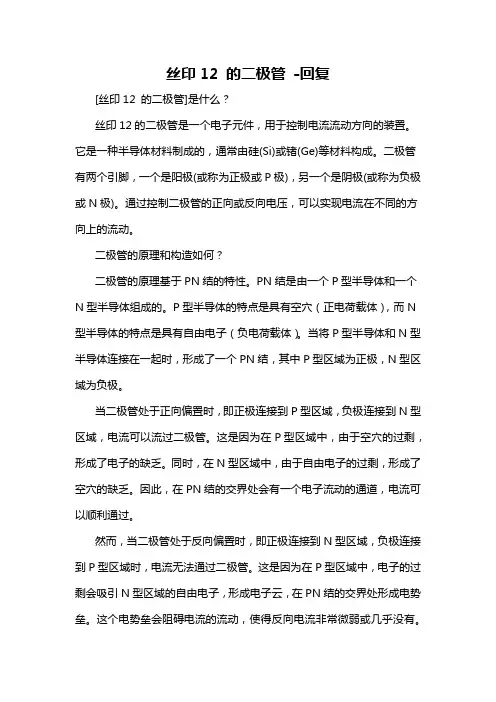

丝印12 的二极管-回复[丝印12 的二极管]是什么？丝印12的二极管是一个电子元件，用于控制电流流动方向的装置。
它是一种半导体材料制成的，通常由硅(Si)或锗(Ge)等材料构成。
二极管有两个引脚，一个是阳极(或称为正极或P极)，另一个是阴极(或称为负极或N极)。
通过控制二极管的正向或反向电压，可以实现电流在不同的方向上的流动。
二极管的原理和构造如何？二极管的原理基于PN结的特性。
PN结是由一个P型半导体和一个N型半导体组成的。
P型半导体的特点是具有空穴（正电荷载体），而N 型半导体的特点是具有自由电子（负电荷载体）。
当将P型半导体和N型半导体连接在一起时，形成了一个PN结，其中P型区域为正极，N型区域为负极。
当二极管处于正向偏置时，即正极连接到P型区域，负极连接到N型区域，电流可以流过二极管。
这是因为在P型区域中，由于空穴的过剩，形成了电子的缺乏。
同时，在N型区域中，由于自由电子的过剩，形成了空穴的缺乏。
因此，在PN结的交界处会有一个电子流动的通道，电流可以顺利通过。
然而，当二极管处于反向偏置时，即正极连接到N型区域，负极连接到P型区域时，电流无法通过二极管。
这是因为在P型区域中，电子的过剩会吸引N型区域的自由电子，形成电子云，在PN结的交界处形成电势垒。
这个电势垒会阻碍电流的流动，使得反向电流非常微弱或几乎没有。
丝印12的二极管的特性和用途是什么？丝印12的二极管是一种常见的标准二极管。
其特性是反向击穿电压较高，正向导通电流较大。
这使得丝印12二极管在电子电路中有广泛的应用。
以下是一些可能的用途：1. 整流器：二极管可以将交流电转换为直流电。
丝印12的二极管可用于整流电路中，将交流电信号转换为直流电。
2. 保护电路：由于二极管具有阻止电流流向反向方向的特性，可以用于保护电路，防止电压过高或过低对电子器件的损坏。
3. 光电器件：丝印12的二极管在一定的条件下可以实现光电转换。
当光照射到二极管上时，可以产生电流信号。
半导体分立元件半导体二极管半导体二极管是用半导体材料（主要是硅或锗的单晶）而制成，故又称为晶体二极管（俗称二极管）。
二极管的主要电性能是“单向导电性”，是一种有极性的二端元件（一种典型的非线性元件）。
二极管在电路中主要用作整流、限幅箱位、检波等，在数字电路中用作开关器件。
基本知识1、二极管。
自然界的物质按其导电能力的大小分为导体、半导体、绝缘体。
导体具有良好的导电性能，其电阻率一般小于10-6Ω·m，如铜和银；绝缘体导电能力很差或不导电，其电阻率往往在108Ω·m以上，如橡胶、陶瓷等；而半导体的导电能力介于导体与绝缘体之间，如纯净的硅在常温下的电阻率为2×103Ω·m。
半导体材料（如硅和锗）都是4价元素，其最外层的4个价电子与其相邻的原子核组成“共介键”结构，所以在温度极低时（如绝对零度时）半导体不导电，在常温下，纯净的半导体的导电能力也很弱。
2、半导体的主要特点。
半导体与导体和绝缘体相比有两个显著特点：一是其“热敏性”与“光敏性”。
例如当环境温度每升高8℃时，纯净硅的电阻率会降低一半左右（即导电能力提高一倍），且光线的照射也会明显地影响半导体的导电性能，人们利用半导体的这一性能，就可以制成各种热敏元件（如热敏电阻）、光敏元件（如光敏电阻、光电管）等；其二是半导体的“掺杂性”。
指在纯净的半导体内掺入微量的杂质，半导体的导电能力就急剧增强。
例如在单晶硅中掺入百分之一的某种杂质，其导电能力将增加一百万倍。
人们正是利用半导体的这一独特性质。
做成“杂质半导体”，从而制造出各种不同性质、不同用途的半导体器件，如半导体二极管、三极管、场效应管和集成电路等。
3、杂质半导体。
（1）N型半导体（电子型半导体）。
在纯净的半导体中掺入5价元素就得到N型半导体。
5价杂质其最外层的5个价电子除与半导体组成共价键外就多余一个电子（自由电子）。
所以N型半导体中自由电子为“多子”，空穴为“少子”。

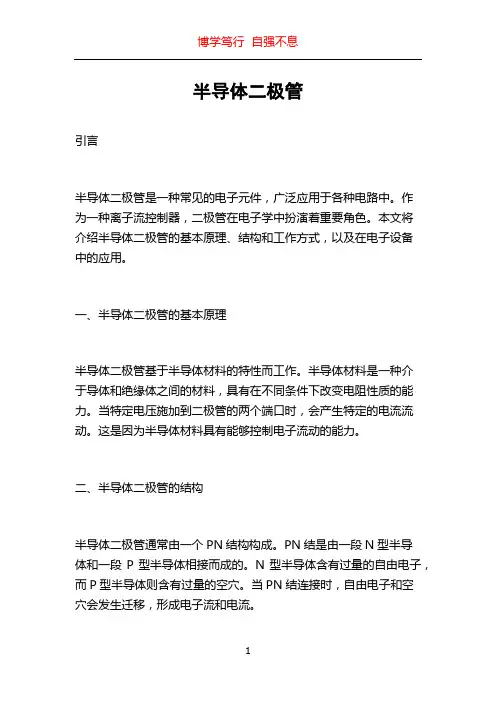

半导体二极管引言半导体二极管是一种常见的电子元件，广泛应用于各种电路中。
作为一种离子流控制器，二极管在电子学中扮演着重要角色。
本文将介绍半导体二极管的基本原理、结构和工作方式，以及在电子设备中的应用。
一、半导体二极管的基本原理半导体二极管基于半导体材料的特性而工作。
半导体材料是一种介于导体和绝缘体之间的材料，具有在不同条件下改变电阻性质的能力。
当特定电压施加到二极管的两个端口时，会产生特定的电流流动。
这是因为半导体材料具有能够控制电子流动的能力。
二、半导体二极管的结构半导体二极管通常由一个PN结构构成。
PN结是由一段N型半导体和一段P型半导体相接而成的。
N型半导体含有过量的自由电子，而P型半导体则含有过量的空穴。
当PN结连接时，自由电子和空穴会发生迁移，形成电子流和电流。
二极管还有多种包装形式，如玻璃管、塑料封装和金属封装等。
不同的包装形式适用于不同的应用场合，如航空、军事、汽车、电脑等领域。
三、半导体二极管的工作方式半导体二极管具有单向导电性，也就是电流只能在一个方向上流动。
这是因为PN结在不同电压下会产生不同的电流分布。
当正向偏置电压施加到二极管上时，电流会通过PN结而流动。
这时，电子从N型半导体区域流向P型半导体区域，形成正向电流。
相反，当反向偏置电压施加到二极管上时，PN结会变为势垒状态，电流不会流动。
四、半导体二极管的应用半导体二极管在电子设备中有着广泛的应用。
以下是一些常见的应用场景。
1. 整流器：二极管常用于整流电路中，将交流电转化为直流电。
在电子设备中，直流电是许多电路和元件所需的。
2. 信号检测：半导体二极管可以用于信号检测和解调。
通过将信号输入到二极管中，可以检测和过滤特定频率的信号。
3. 功率放大器：二极管可以作为功率放大器的基础元件。
通过控制输入信号和电流的关系，可以实现放大和调节电流的功能。
4. 光电二极管：光电二极管是一种特殊的二极管，能够将光能转化为电能。
这种二极管常用于光电传感器和光通信等领域。

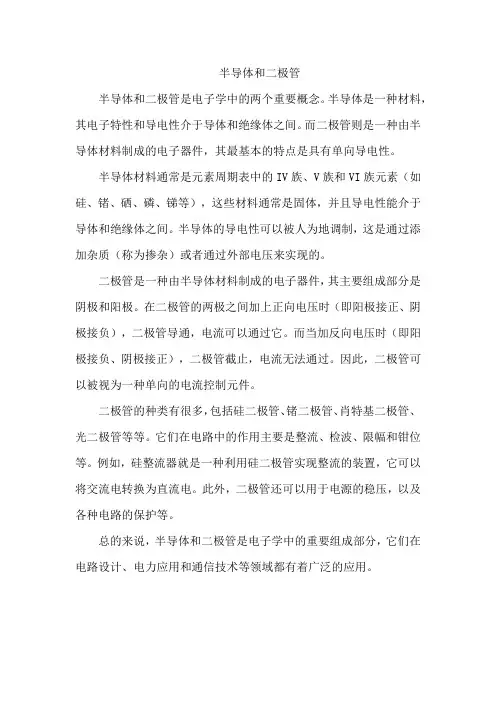

半导体和二极管
半导体和二极管是电子学中的两个重要概念。
半导体是一种材料，其电子特性和导电性介于导体和绝缘体之间。
而二极管则是一种由半导体材料制成的电子器件，其最基本的特点是具有单向导电性。

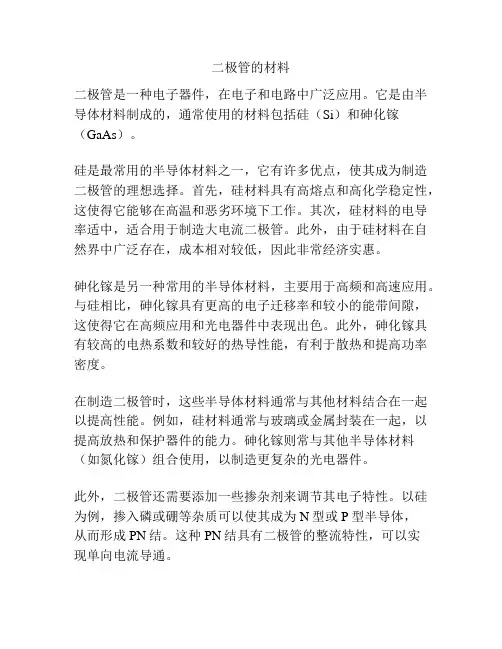

半导体材料通常是元素周期表中的IV族、V族和VI族元素（如硅、锗、硒、磷、锑等），这些材料通常是固体，并且导电性能介于导体和绝缘体之间。
半导体的导电性可以被人为地调制，这是通过添加杂质（称为掺杂）或者通过外部电压来实现的。
二极管是一种由半导体材料制成的电子器件，其主要组成部分是阴极和阳极。
在二极管的两极之间加上正向电压时（即阳极接正、阴极接负），二极管导通，电流可以通过它。
而当加反向电压时（即阳极接负、阴极接正），二极管截止，电流无法通过。
因此，二极管可以被视为一种单向的电流控制元件。
二极管的种类有很多，包括硅二极管、锗二极管、肖特基二极管、光二极管等等。
它们在电路中的作用主要是整流、检波、限幅和钳位等。
例如，硅整流器就是一种利用硅二极管实现整流的装置，它可以将交流电转换为直流电。
此外，二极管还可以用于电源的稳压，以及各种电路的保护等。
总的来说，半导体和二极管是电子学中的重要组成部分，它们在电路设计、电力应用和通信技术等领域都有着广泛的应用。

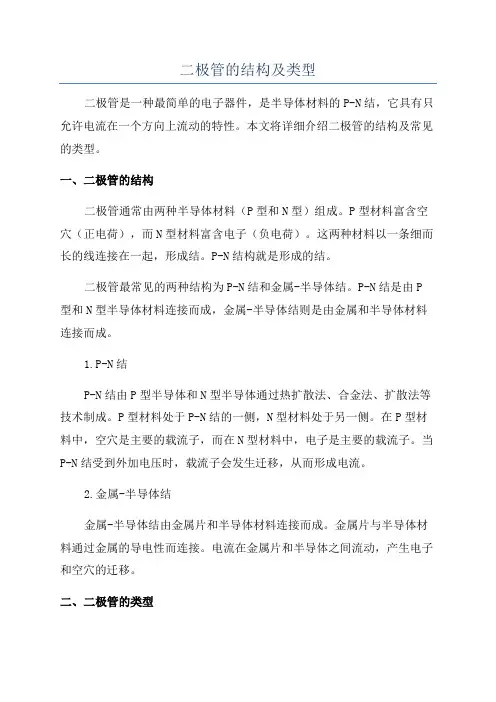

二极管的结构及类型二极管是一种最简单的电子器件，是半导体材料的P-N结，它具有只允许电流在一个方向上流动的特性。
本文将详细介绍二极管的结构及常见的类型。
一、二极管的结构二极管通常由两种半导体材料（P型和N型）组成。
P型材料富含空穴（正电荷），而N型材料富含电子（负电荷）。
这两种材料以一条细而长的线连接在一起，形成结。
P-N结构就是形成的结。
二极管最常见的两种结构为P-N结和金属-半导体结。
P-N结是由P 型和N型半导体材料连接而成，金属-半导体结则是由金属和半导体材料连接而成。
1.P-N结P-N结由P型半导体和N型半导体通过热扩散法、合金法、扩散法等技术制成。
P型材料处于P-N结的一侧，N型材料处于另一侧。
在P型材料中，空穴是主要的载流子，而在N型材料中，电子是主要的载流子。
当P-N结受到外加电压时，载流子会发生迁移，从而形成电流。
2.金属-半导体结金属-半导体结由金属片和半导体材料连接而成。
金属片与半导体材料通过金属的导电性而连接。
电流在金属片和半导体之间流动，产生电子和空穴的迁移。
二、二极管的类型根据二极管的用途和性能，可以分为标准二极管、肖特基二极管、快速恢复二极管、肖特基势垒二极管、合肖特基势垒二极管、紧量子二极管等多种类型。
以下是常见的几种类型的二极管。
1.标准二极管标准二极管也称为普通二极管，是最常见的一种二极管。
它具有单向导电特性，主要用于电路中的整流器和保护电路。
标准二极管具有较低的导通电阻和较高的反向击穿电压。
2.肖特基二极管肖特基二极管也称为阴极射极二极管，是利用阴极射极效应工作的一种二极管。
它具有低反向击穿电压、快速开关速度和低正向压降的优点。
肖特基二极管主要用于高频电路和开关电源中。
3.快速恢复二极管快速恢复二极管是一种具有快速恢复特性的二极管。
它具有较短的恢复时间和较低的反向击穿电压，适用于高频和高压换流电路。
4.肖特基势垒二极管肖特基势垒二极管也称为肖特基势垒调制二极管，是带有肖特基势垒的特殊二极管。
