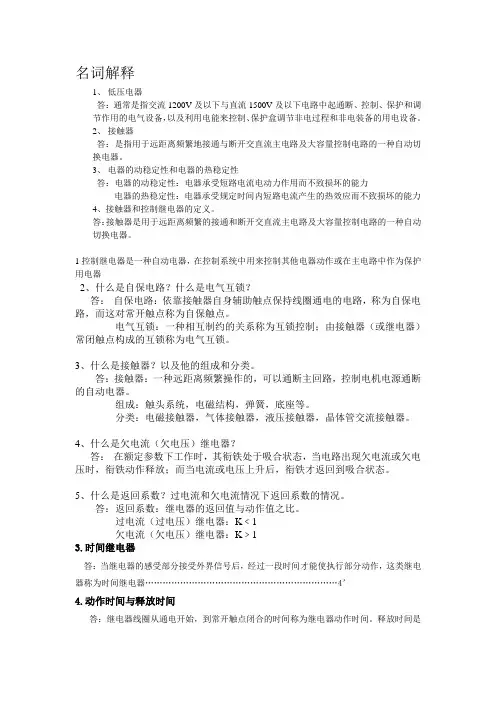

名词解释
1、 低压电器
答：通常是指交流1200V及以下与直流1500V及以下电路中起通断、控制、保护和调节作用的电气设备，以及利用电能来控制、保护盒调节非电过程和非电装备的用电设备。
2、 接触器
答：是指用于远距离频繁地接通与断开交直流主电路及大容量控制电路的一种自动切换电器。
3、 电器的动稳定性和电器的热稳定性
答：电器的动稳定性：电器承受短路电流电动力作用而不致损坏的能力
电器的热稳定性：电器承受规定时间内短路电流产生的热效应而不致损坏的能力
4、接触器和控制继电器的定义。
答：接触器是用于远距离频繁的接通和断开交直流主电路及大容量控制电路的一种自动切换电器。
1控制继电器是一种自动电器，在控制系统中用来控制其他电器动作或在主电路中作为保护用电器
2、什么是自保电路？什么是电气互锁？
答： 自保电路：依靠接触器自身辅助触点保持线圈通电的电路，称为自保电路，而这对常开触点称为自保触点。
电气互锁：一种相互制约的关系称为互锁控制；由接触器（或继电器）常闭触点构成的互锁称为电气互锁。
3、什么是接触器？以及他的组成和分类。
答：接触器：一种远距离频繁操作的，可以通断主回路，控制电机电源通断的自动电器。
组成：触头系统，电磁结构，弹簧，底座等。
分类：电磁接触器，气体接触器，液压接触器，晶体管交流接触器。
4、什么是欠电流（欠电压）继电器？
答： 在额定参数下工作时，其衔铁处于吸合状态，当电路出现欠电流或欠电压时，衔铁动作释放；而当电流或电压上升后，衔铁才返回到吸合状态。
5、什么是返回系数？过电流和欠电流情况下返回系数的情况。
答：返回系数：继电器的返回值与动作值之比。
过电流（过电压）继电器：K﹤1
欠电流（欠电压）继电器：K﹥1
3.时间继电器
答：当继电器的感受部分接受外界信号后，经过一段时间才能使执行部分动作，这类继电器称为时间继电器…………………………………………………………4’
1 工厂电气控制设备第三版课程设计
一、前言
随着现代化工业的发展，电气控制设备在工厂中的应用越来越广泛。本次课程设计主要介绍工厂电气控制设备的第三版设计，包括设计目的、设计原则、设计流程和设计结果等内容。
二、设计目的
本次课程设计主要目的是设计一套具有高效可靠性的电气控制系统，以保证工业生产的正常进行。同时，本次设计还要满足以下要求：
1. 系统设计需要满足实际工程应用需求；
2. 设计应考虑维护性和可扩展性；
3. 系统设计需要具有一定的自动化程度，以提高生产效率；
4. 设计应考虑成本和可行性。
三、设计原则
在设计过程中，需要遵循以下原则：
1. 系统设计应考虑到设备的性能和需求；
2. 设计应具有一定的自适应能力，可以对环境的变化做出相应的调整；
3. 系统设计应具有良好的可移植性，可以更换不同的设备，以满足不同的需求；
4. 设计需要充分考虑安全性和可靠性。
四、设计流程
本次课程设计的设计流程如下： 2 1. 系统方案设计
系统方案设计包括需求分析、方案设计和方案确认等步骤。在这一阶段，需要与客户进行充分的沟通，了解客户需求，根据实际需求设计出可行的电气控制系统方案。
2. 系统硬件设计
系统硬件设计包括电气设备选型、组态布线和接线等步骤。在这一阶段，需要根据系统方案选择适宜的硬件设备，并设计出电气控制系统的组态图和接线图等。
3. 系统软件编程
系统软件编程包括程序设计、参数设置和调试等步骤。在这一阶段，需要根据系统方案和硬件设计编写出相应的程序代码，并进行参数设置和调试。
4. 系统测试与验收
系统测试与验收是确认电气控制系统是否符合要求的重要步骤，需要进行试运行和性能测试，确保系统的稳定性、可靠性和安全性。
五、设计结果
本次课程设计的设计结果是一套高效可靠的电气控制系统，主要包括以下方面：
1. 完善的系统功能，能够满足实际生产需求；
2. 明晰的系统配置，便于后续维护和管理；
第1页
电气和自动化控制工程
第一节电气工程
一、变配电工程
变配电工程是指为建筑物供应电能、变换电压和分配电能的电气工程。也称变配电所工程。
变电所工程 是包括高压配电室、低压配电室、控制室、变压器室、电容器室五部分的电气设备 安装工程，配电所与变电所的区别 就是配电所内部没有装设电力变压器。高压配电室的作用是接受 电力，变压器室的作用是把高压电转换成低压电，低压配电室的作用是分配电力，电容器室的作用 是提高功率因数，控制室的作用是预告信号。低压配电室要求尽量靠近变压器室。
（一） 变电所的类别
（1） 总降压变电所
（2） 车间变电所
（3） 独立变电所
（4） 杆上变电所
（5） 建筑物及高层建筑物变电所。民用建筑中，变压器一律采用干式变压器，高压开关一般 采用真空断路器，也可采用六氟化硫断路器，但通风条件要好，从防火安全角度考虑，一般不采用 少油断路器。（2013真题考点）
（二） 高压变配电设备
1. 变压器
2. 高压断路器
高压断路器的作用是通断正常负荷电流，并在电路出现短路故障时自动切断电流，保护高压电 线和高压电器设备的安全。按其采用的灭弧介质分有油断路器、六氟化硫（ SF6）断路器、真空断路
器等。油断路器分为多油和少油两大类，多油断路器油量多一些，油不仅作灭弧介质，而且还作为 绝缘介质；少油断路器油量较少，仅作灭弧介质。多油断路器因油量多、体积大、断流容量小，运 行维护比较困难，现已很少使用。
高压真空断路器是利用“真空”作为绝缘和灭弧介质，真空断路器有落地式、悬挂式、手车式 三种形式。它在35kV配电系统及以下电压等级中处于主导地位。
六氟化硫断路器优缺点：
（1） 无色、无味、无毒且不易燃烧，在 150 C以下时，其化学性能相当稳定。
（2） 不含碳（C）元素，对于灭弧和绝缘介质来说，具有极为优越的特性。
（3） 不含氧（O元素，不存在触头氧化问题。
（4） 具有优良的电绝缘性能。
未知驱动探索，专注成就专业
1
工厂电气控制技术
引言
工厂电气控制技术是现代工业自动化系统中至关重要的一个组成部分。它涉及设计、安装和维护用于控制和监测工厂设备和生产流程的电气设备。工厂电气控制技术的发展使得工厂能够实现更高效、精确和安全的生产。
电气控制系统的组成
一个 typlical 工厂电气控制系统由以下几个主要组成部分组成：
1. 电源系统：包括主要电源和备份电源，以确保工厂设备在电力故障时仍然能够正常运行。
2. 电气配线系统：用于将电力传输到工厂各个设备的电线和电缆组成的系统。
3. 传感器和执行器：用于检测和测量各种参数，并控制设备的执行动作，例如温度传感器、压力传感器和电动执行器。
4. 逻辑控制器（PLC）：用于编程和控制各种工厂设备和过程的计算机控制系统。
5. 人机界面（HMI）：提供给操作员与工厂控制系统进行交互的界面，通常是一个触摸屏显示器。 未知驱动探索，专注成就专业
2
6. 数据采集和监控系统：用于收集和分析工厂设备和生产流程的数据，并提供实时监控和报警功能。
电气控制技术的应用
工厂电气控制技术广泛应用于许多行业和领域，例如制造业、能源领域、化工行业等。以下是一些常见的应用示例：
1. 生产线控制：工厂电气控制系统可以用于控制和调整生产线上各个设备的速度和参数，以实现更高效的生产。
2. 温度和湿度控制：在制造过程中，许多工艺需要特定的温度和湿度条件。电气控制系统通过传感器和执行器来监测和控制温度和湿度，以确保产品质量和工艺效率。
3. 安全控制：工厂电气控制系统可以用于监测和控制各种安全设备，例如紧急停机按钮、防火系统和安全门，以确保工人的安全。
4. 能源管理：工厂电气控制系统可以帮助优化能源消耗，例如通过控制照明系统的亮度和运行时间来节省电能。
电气控制技术的未来发展趋势
随着科技的不断进步，工厂电气控制技术也在不断发展。以下是一些可能的未来发展趋势：
