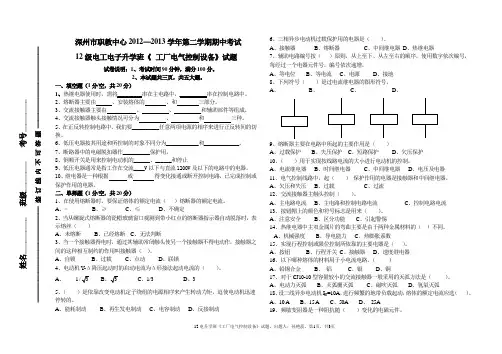

13级《工厂电气控制设备》期末考试试卷(A)答案

工厂电气控制技术期末考试试题及答案一、填空题（20×1=20）1．低压电器是指额定电压交流 1200V 及以下；直流 1500V 及以下，在电路中起通断、控制、保护、检测和调节作用的电气设备。

2．电磁机构的工作特性包括吸力特性和反力特性两种。

3．三相异步电动机直接起动时的起动电流可达其额定电流的 6～7 倍。

4．三相变压器的容量分别与电压和电流之间成正比。

5．在电动机控制线路中，实现过载保护的电器是。

6．熔断器主要由、和三部分组成。

7．接触器按主触头的电流种类，分为和两种。

8．电磁抱闸制动器分为制动型和制动型两种。

9．交流接触器主要由三个部分组成、和。

10．自耦变压器降压起动方式适用于大容量电动机的不频繁起动场合，电动机起动电流的限制是依靠自耦变压器的作用来实现的。

二、判断题（10×1=10）1、低压电器既可以实现对建筑物中的照明控制，也可以实现对水泵、风机的运行控制。

（√）2、低压电器主要由触头系统、灭弧装置、操作机构以及各种脱扣机构组成。

（√）3、由于热继电器的热惯性大，所以在电动机控制线路中，只适合用作过载保护，不宜作短路保护。

（）4、接触器可起欠压、失压保护作用，两者的保护原理是一样的。

( )5、电动机的额定转速必须在750～1 500 r／rnin的范围内。

( )6、刀开关是低压控制电器。

( )7、.熔体的额定电流是指在规定工作条件下，长时间通过熔体不熔断的最大电流值。

（）8、按下复合按扭时，其常开和常闭触头同时动作。

( )9、接触器的电磁线圈通电时，常开触头先闭合，常闭触头再断开。

( )10、串励电动机电力制动的方法只有能耗制动和反接制动两种。

（）三、选择题（10×1=10）1、低压电器的主要用途是（ B ）。

A．实现建筑物内的照度控制 B．用于电能的产生、输送、分配和控制C．实现电气元件的线路连接 D．用于交流电动机的速度转换2、三相交流异步电动机的点动控制主要用于（ C ）。

电气设备期末考试题及答案一、选择题（每题2分，共20分）1. 电气设备中，下列哪个不是基本的电气元件？A. 电阻器B. 电容器C. 电感器D. 变压器答案：D2. 交流电的频率是指：A. 电压的峰值B. 电流的峰值C. 电压和电流的频率D. 电压和电流的相位差答案：C3. 以下哪个是电力系统中常见的故障类型？A. 过载B. 短路C. 断路D. 所有选项都是答案：D4. 电气设备的接地是指：A. 将设备与电源连接B. 将设备与大地连接C. 将设备与负载连接D. 将设备与控制面板连接答案：B5. 电气设备中的保护装置主要用于：A. 提高设备效率B. 降低设备成本C. 保护设备和人员安全D. 增加设备使用寿命答案：C6. 以下哪个不是电气设备的绝缘材料？A. 橡胶B. 塑料C. 玻璃D. 铁答案：D7. 电气设备中的过载保护通常采用：A. 断路器B. 熔断器C. 继电器D. 接触器答案：B8. 电气设备中的三相电是指：A. 三个独立的单相电源B. 三个相位相差120度的电源C. 三个电压相同的电源D. 三个电流相同的电源答案：B9. 电气设备中的功率因数是指：A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 有功功率与无功功率的比值D. 视在功率与无功功率的比值答案：A10. 电气设备中的谐波是指：A. 正弦波B. 非正弦波C. 直流波D. 脉冲波答案：B二、填空题（每空2分，共20分）1. 电气设备中，电流的单位是________。

答案：安培2. 电气设备中，电压的单位是________。

答案：伏特3. 电气设备中，电阻的单位是________。

答案：欧姆4. 电气设备中，功率的单位是________。

答案：瓦特5. 电气设备中，电能的单位是________。

答案：焦耳6. 三相交流电的功率计算公式是________。

答案：P = √3 * U * I * cosφ7. 电气设备中，过电压保护通常采用________。

宁夏民族职业技术学院2014-2015年第二学期机电工程系机电技术应用专业11级《工厂电气控制设备》期末考试试卷（A）答案题号-一一-二二-三四五六七八九十总分阅卷人得分H—、选择题（共 34分，每题2分）1、在电动机正反转控制电路中，若两只接触器同时吸合，其后果是（B ）A、电动机不能转动B、电源短路C、电动机转向不定2、交流接触器铁心上装有短路环，其作用是（C ）A 、增加吸力B 、减缓冲击C 、消除铁心振动和噪声3、控制电动机反接制动的电器应是（ C ）。

A、电流继电器 B. 时间继电器 C. 速度继电器4、按下复合按钮或接触器线圈通电时，其触点动作顺序是（ A ）。

A、常闭触点先断开B、常开触点先闭合C、两者同时动作5、双速电动机高速运行时，定子绕组采用（ D ）A、星型B、三角形C、星-三角形D、双星型6、自锁控制电路具有失压保护功能，实现该功能的电器是（ D ）A按钮B 、热继电器 C、熔断器D、接触器7、各电器线圈的接法（ A ）A、只能并联B、只能串联C、根据需要可以并联或串联&控制工作台自动往返的控制电器是（ C ）A、自动空气开关B、时间继电器C、行程开关9、采用星—三角降压起动的电动机，正常工作时定子绕组接成（A ）A、三角形B、星形C、星形或三角形D、定子绕组中间带抽头10、转子绕组串电阻起动适用于（B ）A、鼠笼式异步电动机B、绕线式异步电动机C、串励直流电动机D、并励直流电动机11、在低压电器中，用于短路保护的电器是（ B ）。

A.过电流继电器B.熔断器C.热继电器D.时间继电器12A.13141516、、在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是过电压继电器 B.熔断器 C.热继电器 D.时间继电器、用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是A.按钮B.交流接触器、延时断开常闭触点的图形符号是C.主令控制器D.断路器）。

C )。

杭州市中策职业学校2019学年第一学期 《工厂电气控制设备》期末考试试卷（A 卷） （适用：18级电气运行与控制专业1-5班，不得使用计算器） 一、填空题（本大题有30个空格，每空1分，共30分） 1．低压断路器中的 脱扣器作过载保护用，其整定电流的大小可由 调节。

2．在接触器联锁正反转控制线路中，其起 作用的触点应是对方接触器的辅助动断触点，起自锁作用的触点应是接触器的 。

3．组合开关常用于50HZ 交流额定电压为380Ｖ及以下或直流220Ｖ及以下的电气线路中，用于手动不频繁地接通或分断电路、换接电源和负载，或控制 KW 以下小容量三相交流异步电动机的直接启动、停止和正反转控制。

4．可以使用 表来检测组合开关每两相触点之间的绝缘电阻和对外壳绝缘电阻。

5．时间－电流特性是在规定工作条件下，表征流过熔体的电流与熔体熔断时间关系的曲线，它是一种 特性曲线。

6．布置图中各电器及元件和文字符号必须与 图和 图中的标注相一致。

7．直流接触器主要的发热部件是 ，交流接触器主要的发热部件是 。

8．配线管中的导线不允许有接头，若导线要进行连接，则其接头应做在 或 内，以便检修。

9．在电动机正反转控制线路中，若有一个旋转方向电动机缺相运行，其原因是 。

10．在小车自动往返控制线路中，位置开关SQ1、SQ2用来自动换接电动机的 电路，实现小车自动往返的行程控制；位置开关SQ3、SQ4起 保护，以防止SQ1、SQ2失灵时，小车越过限定位置而发生事故。

11．能在两地或多地控制同一台电动机的控制方式称为 控制，其特点是各地的起动按钮 接在一起，停止按钮 接在一起。

12．用万用表检测热继电器的动断触点时，若按下复位按钮（或测试状态时），触点间的电阻应为 。

13．要求几台电动机的起动或停止，必须按一定的 来完成的控制方式，称为电动机的顺序控制。

班级： 学号： 姓名： -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------线 封密请不要在密封线外答题14．要使三相交流异步电动机反转，就必须改变通入电动机定子绕组的，即把接入电动机三相电源进线中的对调接线即可。

一、选择题（每题4个选项，只有1个是正确的，将正确的选项填入括号内）1.电气图中，断路器的符号为（）。

（A）K （B）D（C）2.不属于笼型异步电动机降压启动方法的是（）启动。

（A）自耦变压器降压（B）星形一三角形换接（C）延边三角形（D）在转子电路中串联变阻器3.中小容量异步电动机的过载保护一般采用（）。

（A）熔断器（B）磁力启动器（C）热继电器（D）电压继电器4.笼型异步电动机的延边三角形启动方法，是变更（）接法。

（A）电源相序（B）电动机端子（C）电动机定子绕组（D）电动机转子绕组5.属双速异步电动机接线方法的是（）。

（A）YY/YY （B）YY/△（C）YY/Y （D）△△/Y6.异步电动机的反接制动是指改变（）。

（A）电源电压（B）电源电流（C）电源相序（D）电源频率7.异步电动机的能耗制动采用的设备是（）装置。

（A）电磁抱闸（B）直流电源（C）开关与继电器（D）电阻器8. 在电动机的连续运转控制中，其控制关键是。

①自锁触点②互锁触点③复合按钮④机械联锁9. 下列低压电器中可以实现过载保护的有。

①热继电器②速度继电器③接触器④低压断路器⑤时间继电器10. Y－△降压启动可使启动电流减少到直接启动时的。

① 1/2 ② 1/31③ 1/4 ④311. 下列属于低压配电电器的是。

①接触器②继电器③刀开关④时间继电器12. 表示电路中各个电气元件连接关系和电气工作原理的图称为。

①电路图②电气互联图③系统图④电气安装图13. 交流接触器是利用配合动作的一种自动控制电器。

①电动力与弹簧弹力②外施压力与弹簧弹力③电磁力与空气阻尼力④电磁力与弹簧弹力14.对绕线型电动机而言，一般利用（）方法进行调速。

（A）改变电源频率（B）改变定子极对数（C）改变转子电路中电阻（D）改变转差率15.一台三相异步电动机，其铭牌上标明额定电压为220V/380V，其接法应是（）。

（A）Y/△（B）△/Y（C）△/△ (D)Y/Y二．不定项选择题1. 低压断路器具有保护。

工厂电气A卷答案
一、选择题
1.D
2.D
3.C
4.C
5.A
6.A
7.D
8.C
9.A 10.D
二、不定项选择
1.ABE
2.ABD
3.B
4.ABE
5.ABE
6.A
7.AB
8.CD
9.AB 10.D
三、判断题
×√√×√
四、简答题（共14分）
1.答：交流接触器通过自身的常开触点，使线圈总是处于通电的状态，这种现象叫自锁功能。

2.答：熔断器和热继电器的保护功能不同，熔断器主要作为短路保护，而热继电器主要作为电动机的长期过载保护，所以在电动机的主电路中装有熔断器，还要装热继电器。

五、问答题（共36分）
1.答：三相笼式异步电动机的正反转控制电路中：
（1）电路中各电器元件的作用。

刀开关Q—隔离电源（2分），KM1—正转接触器（2分），
KM2—反转接触器（2分），热继电器FR—过载保护（2分）。

（2）主电路中的错误与改正（用文字说明）。

主电路没有短路保护（1.5分）——Q与KM1之间需增设熔断器FU；（1分）
电动机不能反转（KM1与KM2接通时电源相序相同）（1.5分）——KM2与FR之间的连线任意调换两相（1分）。

（3）控制电路中的错误与改正（用文字说明）
没有电气互锁，会引起电源短路（1.5分）——KM1线圈前串联KM2常闭辅助触点，KM2线圈前串联KM1常闭辅助触点（1分）。

不能实现过载保护（1.5分）——KM1、KM2线圈后应串联FR的常闭触点（1分）。

2. 答：
3～。

《工厂电气控制技术》考试A卷题号一二三四五总分得分阅卷人得分阅卷人一、填空题(本大题共10小题，每空1分，共30 分)1、电器按工作电压等级可分为和，其中工作于交流伏以下或直流伏以下的电路中称为。

2、电磁机构中的_____________是静止不动的，只有_______________是可动的。

3、热继电器是对电动机进行保护的电器；熔断器是用于供电线路和电气设备的保护的电器。

4、车床的主运动是____________，平面磨床的主运动是____________，摇臂钻床的主运动是，万能铣床的主运动是。

5、按钮帽做成不同颜色用以区别各按钮作用，一般用_____色表示__ ___按钮，_____色表示_____按钮。

6、电气控制线路原理图一般可分为和两部分。

原理图中元件触头的开闭是以时的状态画出。

7、三相异步电动机降压起动方法有________ __、__________、____________ 等。

8、速度继电器主要用于笼型异步电动机的___________控制，一般速度继电器触点复位转速在_____________以下。

9、接触器型号CZ 18-40，三段表示的意义分别为、、。

10、时间继电器通电延时闭合动合触头符号是___________，通电延时断开动断触头符号是______________。

得分阅卷人二、判断题（本大题共10小题，每小题1分，共10分）1、刀开关安装时不能倒装，但根据需要可以平装。

（）2、熔断器的保护特性是反时限的。

（）3、单台电动机负载电路熔断器熔体额定电流的选择应为电动机额定电流的1.5-2.5倍。

（）4、速度继电器的触点状态决定于线圈是否得电。

（）5、中间继电器触点较多，主要用于转换控制信号。

（）6、一台额定电压为220V 的交流接触器在交流220V 和直流220V的电源上均可使用。

（）7、闸刀开关可以用于分断堵转的电动机。

（）8、无断相保护装置的热继电器就不能对电动机的断相提供保护。

试卷一一、选择题1、功率小于（）的电动机控制电路可用HK系列刀开关直接操作。

A、4KWB、5.5KWC、7.5KWD、15KW2、HZ10系列组合开关的额定电流一般取电动机额定电流的（）。

A、1～1.5倍B、1.5～2.5倍C、2.0～3.0倍D、3.5～5倍3、交流接触器的（）发热是主要的。

A、线圈B、铁心C、触点D、短路环4、由4.5KW、5KW、7KW3台三相笼型感应电动机组成的电气设备中，总熔断器选择额定电流（）的熔体。

A、30AB、50AC、70AD、15A5、DZ5-20型低压断路器的欠电压脱扣器的作用是（）。

A、过载保护B、欠电保护C、失压保护D、短路保护6、交流接触器短路环的作用是（）。

A、短路保护B、消除铁心振动C、增大铁心磁通D、减少铁心磁通7、常用低压保护电器为（）。

A、刀开关B、熔断器C、接触器D、热继电器8、手动切换电器为（）。

A、低压断路器B、继电器C、接触器D、组合开关9、低压电器产品全型号中的第一位为（）。

A、设计序号B、基本规格代号C、类组代号Ｄ、辅助规格代号10、低压开关一般为（）。

A、非自动切换电器B、自动切换电器C、半自动切换电器D、无触点电器11、HH系列刀开关采用储能分合闸方式，主要是为了（）。

A、操作安全B、减少机械磨损C、缩短通断时间D、减少劳动强度12、用于电动机直接启动时，可选用额定电流等于或大于电动机额定电流（）三极刀开关。

A、1倍B、3倍C、5倍D、7倍13、HZ系列组合开关的储能分合闸速度与手柄操作速度（）。

A、成正比B、成反比C、有关D、无关14、按下复合按钮时，（）。

A、动合触点先闭合B、动断触点先断开C、动合、动断触点同时动作D、无法确定15、DZ5-20型低压断路器的热脱扣器用于（）。

A、过载保护B、短路保护C、欠电保护D、失压保护二、判断题1、低压开关可以用来直接控制任何容量的电动机起动、停止和正反转。

（）2、HK系列刀开关设有专门的灭弧装置。

适用专业：一、单项选择题（共10小题，每小题2分，共20分）1、下列电器元件中，可用于实现机床工作台正反向自动循环转换功能的是（）。

A．按钮B．行程开关C．速度继电器D．中间继电器2、机械设备的维修、调整常要求其控制线路具有（）功能。

A．自锁B．互锁C．点动D．正反转3、多地点启动功能须用（）方式来实现。

A．动合触点串联B．动合触点并联C．动断触点串联D．动断触点并联4、继电器、接触器控制系统的优点是（）A．接线调试简便B．控制功能简单时简便实用C．柔性好D．功能强大5、将可编程序控制器分为小型、中型、大型的依据是（）A．扫描速度高低B．CPU主频C．存储器容量D．I/O点数6、可作为可编程序控制器输入元件的是（）A．时间继电器线圈B．继电器线圈C．接触器线圈D．压力开关7、在下列可编程序控制器的指令中，有错误的一组是( )A．AND, LD-AND B．AND-LD, OUT C．OR , OR-LD D．LD, LD-NOT 8、在编程时，遇到多个分支电路同时受一个或一组触点控制时要用IL/ILC指令，在IL指令后的常开触点应用指令是（）A、LDB、ANDC、OUTD、AND-LD9、组合机床自动线最适宜采用（）A ．继电器、接触器控制B ．微机控制C ．数字控制D ．PLC 控制 10、可编程序控制器PLC 的基本工作方式为 ( )A ．硬件控制B ．中断C ．顺序扫描D ．光电耦合二、填空题（每空1分，共12分）1、热继电器是一种保护用的继电器，主要起 保护作用，使用中发热元件应串联在 电路中，常闭触点应串联在控制 电路中。

2、 “”符号为 开关常闭触点，“”符号为(通/断)电延时时间继电器的延时 (断开/闭合)常闭触点。

3、速度继电器常与电动机同轴安装，其作用是 。

4、在可编程序控制器梯形图中，同一个继电器线圈只能出现一次，而其 可以被无限引用。

5、PLC 的输出模块的功率放大元件有三种，晶体管型的可驱动直流负载， 晶闸管型可驱动 负载，继电器型可驱动 负载。

《工厂电气控制技术》期末试卷专业、班级姓名学号成绩备注: 学生不得在试题纸上答题(含填空题、选择题等客观题)一、填空题（本题共10道小题，每小题2分，共20分）1、在M7120平面磨床的电气控制线路中，为保证电磁吸盘有足够的吸力，通常设有________保护电路；为方便取下工件，在电磁吸盘的控制线路中还设有________电路。

2、增大电磁式继电器的返回系数K的措施是________或________。

3、按工作原理划分，时间继电器可分为四种，即________式、________式、________式和________式。

4、根据衔铁相对铁心的运动方式，电磁机构可分为________和________两种。

5、直流电磁式时间继电器延时时间________，而且在延时方式上来讲，一般仅作为________延时使用。

6、按结构分类，熔断器可分为________式、________式、________式和________式。

7、电动机在不超过允许温升的条件下，电动机的过载电流与电动机通电时间的关系称为电动机的________特性；热继电器中通过的过载电流与热继电器触点的动作时间关系，称为热继电器的________特性。

8、熔断器的选择包括熔断器的________、________、________和________等。

9、M7120平面磨床的主运动是指________的旋转运动，T68卧式镗床的主运动是指________旋转运动。

10、最常用的两种类型的低压断路器是________和________。

二、简答题（本题共4道小题，每小题6分，共24分）1、接触器的作用是什么？根据结构特征如何区分交流、直流接触器？2、Z3040摇臂钻床的辅助运动有哪些？各由何种动力实现？3、在电气控制线路中常采用的制动方式有哪些？设计制动线路时应考虑哪些因素？分别何种设备或电器来实现？4、为保证控制线路工作的可靠和安全，除了选用可靠的元器件外，在具体线路设计中还应注意哪些问题？三、选择题（本题共5道小题，每小题3分，共15分）1、在按电流原则控制的控制线路中，必定采用的电器是（）。
