闭合电路欧姆定律习题归类1

中山市龙山中学高二 6班

姓名： _____________ 学号： _________

电路的动态变化分析：

(1) 开关的断开、闭合引起

1. 如图所示，闭合开关 S,电流表和电压表的示数变化情况是 ()

A. 电流表示数增大，电压表示数减小.

B. 电流表示数减小、电压表示数增大.

C. 两表示数同时增大

D. 两表示数同时减小.

2. 如图所示电路中，当开关 S闭合时，电流表和电压表读数的变化是

A. 两表读数均变大

B. 两表读数均变小

C. 电流表读数增大，电压表读数减小

D. 电流表读数减小，电压表读数增大

(2) 滑动变阻器变化

1. 如图，电源有一定内阻，当变阻器滑片向上移动时，则

A. 电压表示数将变大，灯 L将变暗

B. 电压表示数将变大，灯 L将变亮

C. 电压表示数将变小，灯 L将变暗

D. 电压表示数将变小，灯 L将变亮

A、B C D是四只相同的灯泡•当滑动变阻器的滑动片向下滑动时, 卜列说法止确的是 ( )

灯变亮

()

2.如图所示的电路中,

灯变亮 v1.0可编辑可修改

李宁：一切皆有可能! 共4页 第12页 没有最好，只有更好!

灯变亮

灯变亮v1.0可编辑可修改

李宁：一切皆有可能! 共4页 第22页 没有最好，只有更好!

3. 如图所示，当电路里滑动变阻器 R2的滑动触头P向下滑动时( )

A. 电容器C两极板间的电场强度增大

B. 电压表的读数减小

消耗的功率减小

消耗的功率增大

4. 如图所示的电路中，当变阻器 R3的滑动头P向b端移动时 (

A. 电压表示数变大，电流表示数变小

B. 电压表示数变小，电流表示数变大

C. 电压表示数变大，电流表示数变大

D. 电压表示数变小，电流表示数变小

1.如图所示的电路中，电源电动势为 10V, R=4Q, Ra=6Q，电容

C=30卩F,电源内阻忽略不计。求 ：(1)闭合开关S,稳定后通过电阻 R

的电流；

⑵ 将开关S断开，再次稳定后，求通过 Ri的总电荷量

2. 如右图所示，A B两点间接一电动势为 4V,内电阻为1Q的直流电源，电阻

Ri、艮、

F3的阻值均为4Q,电容器的电容为30卩F,电流表的内阻不计,

求：

(1) 电流表的读数；

(2) 电容器所带的电荷量； 电容器有关 v1.0可编辑可修改

李宁：一切皆有可能! 共4页 第23页 没有最好，只有更好!

(3) 断开电源后，通过 Rz的电荷量。v1.0可编辑可修改

李宁：一切皆有可能! 共4页 第33页 没有最好，只有更好!

二、U— I图线问题

1. 如图所示为两个不同闭合电路中两个不同电源的 法中正确的是( )

A. 电动势El=E2，短路电流I 1>|2

B. 电动势EI=E2.内阻ri>「2

C电动势EI>E2，内阻ri<「2

D.当两电源的工作电流变量相同时，电源 2的路端电压变化较大

2、如图6所示，直线 A为电源的路端电压 U与电流I的关系图线，

直线B是电阻R的两端电压U与电流I的关系图线，用该电源与电阻 R组

成闭合电路，电源的内电阻和电阻 R分别是( )

3. 图(a)为一个电灯两端的电压与通过它的电流的变化关系曲线

.由图可知。两者不成线性

故•参考这根曲线回答下列问题 (不计电流表和电池的

内阻)•

(1)若把三个这样的电灯串联后，接到电动势为

12V的电源上，求流过灯泡的电流和每个灯泡的电阻

(2)如图(b)所示，将两个这样的灯并联后再与 10Q的定值电阻串联，接在电动势为8V的

电源上，求通过电流表的电流值以及每个灯的电阻值A. 2 Q; 1 Q B 1Q; 2Q C . Q; 1Q D . Q; 2Q

关系，这是由于焦耳热使灯丝的温度发生了变化的缘 U-I图象，则下列说 v1.0可编辑可修改

李宁：一切皆有可能! 共4页 第44页 没有最好，只有更好!

四、电路故障问题

1. 如图所示，电源电动势

E= 6V,当开关S闭合后，小灯泡 Li和L2都不亮.现用一电压表

检测故障，已测得 Uac= Uad = Ue = 6V, Uab= 0,那么以下判断正确的是 （

A. 含Li的ab段电路断路，其他部分无问题

B. 含L2的bc段电路断路，其他部分无问题

C. 含R的cd段电路断路，其他部分无问题

段和bc段电路可能都是断路的

2. 如图所示的电路中，电源电动势为 6V,当开关S接通后，灯泡

Li和L2都不亮，用电压表测得各部分电压是 Uab=6V, Uk=0, Ud=6V，由

此可判定（）

和L2的灯丝都烧断了 的灯丝烧断了

Q,其他电阻 R=4 Q, F2=2 Q, F3=6 Q，电压表读数 U0= V，经过一段时间发现红灯变亮,

绿灯变暗•问：（1）若电压表读数变为 U= V,试分析电路中 R、

F3哪个电阻发生了断路或短路故障（2）若红灯变亮，绿灯变暗 压表读数变为U2= V，试分析电路中 R、F2、F3哪个电阻发生了 或短的灯丝烧断了 D.变阻器R断路

3.在图（A）所示的电路中, 电源电动势 E=8 V,内阻一定，红、绿灯的电阻分别为 R=4 Q, Rj=8

F2、

而电

断路 v1.0可编辑可修改

李宁：一切皆有可能! 共4页 第45页 没有最好，只有更好!

路故障•v1.0可编辑可修改

李宁：一切皆有可能! 共4页 第55页 没有最好，只有更好!

4. 如图所示的电路，电阻 F3 = 4Q,电流表A和电压表V均为理想电表•闭合开关 S后,

电流表示数为0.75A，电压表示数•由于某种原因，电路有一只电阻发生断路现象，使电流

五、闭合电路欧姆定律的应用

具体内容参考《第七周四午练》第 10、11题 表示数变为0.8A，电压表示数为•试回答下列问题

(1) 分析判断哪一个电阻发生了断路.

⑵ 求电阻F、R的值.

(3) 求电源的电动势E和内电阻r.

合集下载

高考物理闭合电路的欧姆定律解题技巧分析及练习题(含答案)

高考物理闭合电路的欧姆定律解题技巧分析及练习题(含答案)

高考物理闭合电路的欧姆定律解题技巧分析及练习题(含答案)

一、高考物理精讲专题闭合电路的欧姆定律

1．如图所示，金属导轨平面动摩擦因数µ＝0.2，与水平方向成θ＝37°角，其一端接有电动势E＝4.5V，内阻r＝0.5Ω的直流电源。现把一质量m＝0.1kg的导体棒ab放在导轨上，导体棒与导轨接触的两点间距离L＝2m，电阻R＝2.5Ω，金属导轨电阻不计。在导轨所在平面内，分布着磁感应强度B＝0.5T，方向竖直向上的匀强磁场。己知sin37°＝0.6，cos37°＝0.8，g＝10m/s2（不考虑电磁感应影响），求：

(1)通过导体棒中电流大小和导体棒所受安培力大小；

(2)导体棒加速度大小和方向。

【答案】(1) 1.5A，1.5N；(2)2.6m/s2，方向沿导轨平面向上

【解析】

【详解】

(1)由闭合电路欧姆定律可得

1.5AEIRr

根据安培力公式可得导体棒所受安培力大小为

1.5NFBIL

(2)对导体棒受力分析，根据牛顿第二定律有

cosθsinθ BILmgfma

cosθsinθNfFmgBIL

联立可得

2 2.6m/sa

方向沿导轨平面向上

2．如图所示的电路中，两平行金属板A、B水平放置，两板间的距离d=40 cm。电源电动势E=24 V，内电阻r=1 Ω，电阻R=15 Ω。闭合开关S，待电路稳定后，将一带正电的小球从B板小孔以初速度v0=4 m/s竖直向上射入两板间，小球恰能到达A板。若小球带电荷量为q=1×10-2 C，质量为m=2×10-2 kg，不考虑空气阻力，取g=10 m/s2。求：

（1）A、B两板间的电压U；

（2）滑动变阻器接入电路的阻值RP；

（3）电源的输出功率P。

【答案】（1）8V；（2）8；（3）23W

【解析】

【详解】

（1）对小球从B到A的过程，由动能定理：21

02qUmgdmv

解得：U=8V

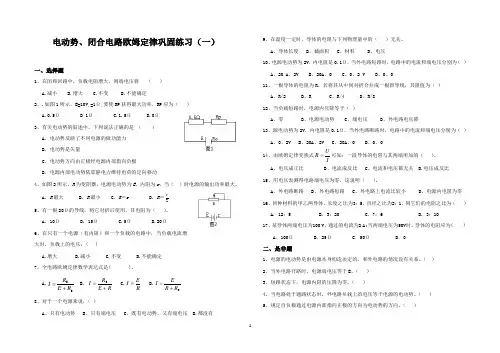

2-1 电动势、闭合电路欧姆定律巩固练习(一)

2-1 电动势、闭合电路欧姆定律巩固练习(一)

1 电动势、闭合电路欧姆定律巩固练习（一）

一、选择题

1、在闭和回路中，负载电阻增大，则端电压将 （ ）

A.减小 B.增大 C.不变 D.不能确定

2、.如图1所示，E=10V,=1Ω,要使RP获得最大功率，RP应为（ ）

A.0.5Ω B 1Ω C.1.5Ω D.0Ω

3、有关电动势的叙述中，下列说法正确的是 （ ）

A. 电动势反映了不同电源的做功能力

B. 电动势是矢量

C. 电动势方向由正极经电源内部指向负极

D. 电源内部电动势依靠静电力维持电荷的定向移动

4、如图2所示，R为变阻器，电源电动势为E，内阻为r，当（ ）时电源的输出功率最大。

A. R最大 B. R最小 C. R＝r D. R＝2r

5、有一根20Ω的导线，将它对折后使用，其电阻为（ ）。

A. 10Ω B. 15Ω C.5Ω D.20Ω

6、在只有一个电源（有内阻）和一个负载的电路中，当负载电流增大时，负载上的电压：( )

A.增大 B.减小 C.不变 D.不能确定

7、全电路欧姆定律数学表达式是( )。

A.00RERI B. RERI0 C.REI D.0RREI

8、对于一个电源来说，（ ）

A、只有电动势 B、只有端电压 C、既有电动势，又有端电压 D.都没有 9、在温度一定时，导体的电阻与下列物理量中的（ ）无关。

A、导体长度 B、截面积 C、材料 D、电压

10、电源电动势为2V，内电阻是0.1Ω，当外电路短路时，电路中的电流和端电压分别为（ ）

A、20 A、2V B、20A、0 C、0、2 V D、0、0

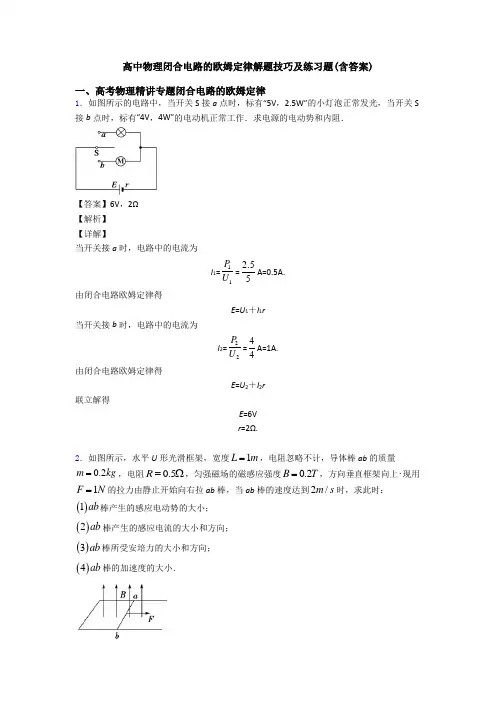

高中物理闭合电路的欧姆定律解题技巧及练习题(含答案)

高中物理闭合电路的欧姆定律解题技巧及练习题(含答案)

高中物理闭合电路的欧姆定律解题技巧及练习题(含答案)

一、高考物理精讲专题闭合电路的欧姆定律

1．如图所示的电路中，当开关S接a点时，标有“5V，2.5W”的小灯泡正常发光，当开关S接b点时，标有“4V，4W”的电动机正常工作．求电源的电动势和内阻．

【答案】6V，2Ω

【解析】

【详解】

当开关接a时，电路中的电流为

I1=11PU=2.55A=0.5A.

由闭合电路欧姆定律得

E=U1＋I1r

当开关接b时，电路中的电流为

I2=22PU=44A=1A.

由闭合电路欧姆定律得

E=U2＋I2r

联立解得

E=6V

r=2Ω.

2．如图所示，水平U形光滑框架，宽度1Lm，电阻忽略不计，导体棒ab的质量0.2mkg，电阻0.5R，匀强磁场的磁感应强度0.2BT，方向垂直框架向上.现用1FN的拉力由静止开始向右拉ab棒，当ab棒的速度达到2/ms时，求此时：

1ab棒产生的感应电动势的大小；

2ab棒产生的感应电流的大小和方向；

3ab棒所受安培力的大小和方向；

4ab棒的加速度的大小．

【答案】（１）0.4V （２）0.8A 从a流向b （３）0.16N 水平向左 （４）24.2/ms

【解析】

【分析】

【详解】

试题分析：（1）根据切割产生的感应电动势公式E=BLv，求出电动势的大小．（2）由闭合电路欧姆定律求出回路中电流的大小，由右手定则判断电流的方向.（3）由安培力公式求出安培力的大小，由左手定则判断出安培力的方向．（4）根据牛顿第二定律求出ab棒的加速度．

（1）根据导体棒切割磁感线的电动势0.2120.4EBLvVV

（2）由闭合电路欧姆定律得回路电流0.40.80.5EIAAR，由右手定则可知电流方向为：从a流向b

（3）ab受安培力0.20.810.16FBILNN，由左手定则可知安培力方向为：水平向左

（4）根据牛顿第二定律有：FFma安，得ab杆的加速度2210.16/4.2/0.2FFamsmsm安

高考物理闭合电路的欧姆定律及其解题技巧及练习题(含答案)含解析

高考物理闭合电路的欧姆定律及其解题技巧及练习题(含答案)含解析

高考物理闭合电路的欧姆定律及其解题技巧及练习题 (含答案)含解析

—、咼考物理精讲专题闭合电路的欧姆定律

1. 如图所示，RI=R2=2.5傢滑动变阻器 R的最大阻值为10 Q,电压表为理想电表。闭合电 键S,移动滑动变阻器的滑片 P,当滑片P分别滑到变阻器的两端 a和b时，电源输出功 率均为4.5W。求

(1) 当P滑到a端时,

R R2

电源输出功率:

E 、2

( )R外1

R外 1 r

当P滑到b端时,

⑵当P滑到b端时,

0.6A

电压表示数:

2. 如图所示的电路中，电源电动势 E= 12 V,内阻r= 0.5第电动机的电阻 Ro= 1.0 Q电

阻R1 = 2.0 Q电动机正常工作时，电压表的示数 U1= 4.0 V,求： 电源输出功率:

得: R外 2 R1 R 12.5

7.5 E 12V

E Ir 7.5V (1)电源电动势; 【详解】 (1) 流过电动机的电流；(2) 电动机输出的机械功率;

(3) 电源的工作效率。

【答案】(1) 2A;( 2) 14W; ( 3) 91.7%

【解析】

【分析】

【详解】

(1)电动机正常工作时，总电流为

U1

I= - = 2A

R

U= E— Ir — Ui=(12 — 2 X 05 4.0) V= 7 V

P 电=Ul= 7X 2 W= 14 W

P 热=I2Ro= 22X 1 W= 4 W

P机=P电一 P热=10 W

P释=El= 12X 2 W= 24 W

P有= Ul I 2R1 22W

=91.7%

3. 爱护环境，人人有责；改善环境，从我做起；文明乘车，低碳出行。随着冬季气候的变 化，12月6号起，阳泉开始实行机动车单双号限行。我市的公交和出租车，已基本实现全 电动覆盖。既节约了能源，又保护了环境。电机驱动的原理，可以定性简化成如图所示的

电路。在水平地面上有 B 5T的垂直于平面向里的磁场，电阻为 1 Q的导体棒ab垂直放
