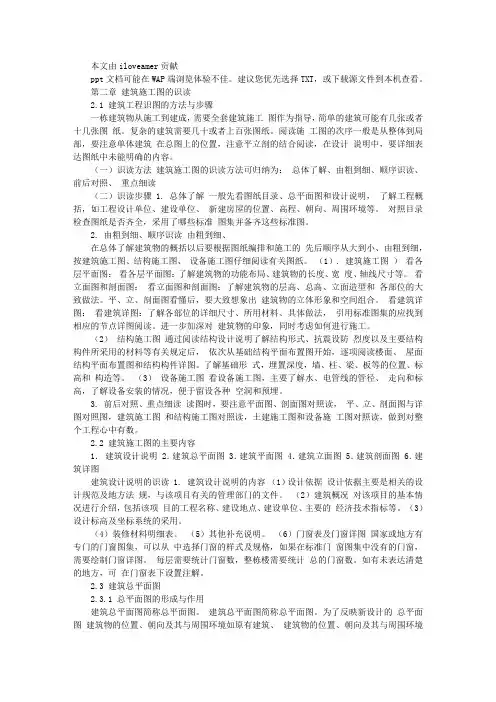

第二章建筑施工图的识读2.1 建筑工程识图的方法与步骤一栋建筑物从施工到建成，需要全套建筑施工图作为指导，简单的建筑可能有几张或者十几张图纸。
复杂的建筑需要几十或者上百张图纸。
阅读施工图的次序一般是从整体到局部，要注意单体建筑在总图上的位置，注意平立剖的结合阅读，在设计说明中，要详细表达图纸中未能明确的内容。
（一）识读方法建筑施工图的识读方法可归纳为：总体了解、由粗到细、顺序识读、前后对照、重点细读（二）识读步骤 1. 总体了解一般先看图纸目录、总平面图和设计说明，了解工程概括，如工程设计单位、建设单位、新建房屋的位置、高程、朝向、周围环境等。
对照目录检查图纸是否齐全，采用了哪些标准图集并备齐这些标准图。
2. 由粗到细、顺序识读由粗到细、在总体了解建筑物的概括以后要根据图纸编排和施工的先后顺序从大到小、由粗到细，按建筑施工图、结构施工图、设备施工图仔细阅读有关图纸。
（1）. 建筑施工图）看各层平面图：看各层平面图：了解建筑物的功能布局、建筑物的长度、宽度、轴线尺寸等。
看立面图和剖面图：看立面图和剖面图：了解建筑物的层高、总高、立面造型和各部位的大致做法。
平、立、剖面图看懂后，要大致想象出建筑物的立体形象和空间组合。
看建筑详图：看建筑详图：了解各部位的详细尺寸、所用材料、具体做法，引用标准图集的应找到相应的节点详图阅读。
进一步加深对建筑物的印象，同时考虑如何进行施工。
（2）结构施工图通过阅读结构设计说明了解结构形式、抗震设防烈度以及主要结构构件所采用的材料等有关规定后，依次从基础结构平面布置图开始，逐项阅读楼面、屋面结构平面布置图和结构构件详图。
了解基础形式，埋置深度，墙、柱、梁、板等的位置、标高和构造等。
（3）设备施工图看设备施工图，主要了解水、电管线的管径、走向和标高，了解设备安装的情况，便于留设各种空洞和预埋。
第3章建筑结构施工图的识读能力要求：通过本章的学习，熟悉基础平面图、楼层结构平面图的图示方法和要求及平面整体表示方法的制图规则。
3.1概述房屋的结构施工图是根据房屋建筑中的承重构件进行结构设计后画出的图样。
结构设计时要根据建筑要求选择结构类型，并进行合理布置，再通过力学计算确定构件的断面形状、大小、材料及构造等。
结构施工图必须与建筑施工图密切配合，它们之间不能产生矛盾。
结构施工图与建筑施工图一样，是施工的依据，主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程，也是计算工程量、编制预算和施工进度计划的依据。
1.房屋结构的分类常见的房屋结构按承重构件的材料可分为：(1) 混合结构—墙用砖砌筑，梁、楼板和屋面都是钢筋混凝土构件。
(2) 钢筋混凝土结构—柱、梁、楼板和屋面都是钢筋混凝土构件。
(3) 砖木结构—墙用砖砌筑，梁、楼板和屋架都用木料制成。
(4）钢结构—承重构件全部为钢材。
(5）木结构—承重构件全部为木料。
目前我国建造的住宅、办公楼、学校的教学楼、集体宿舍等民用建筑，都广泛采用混合结构。
在房屋建筑结构中，结构的作用递给基础，最后由基础传递给地基。
如图3一1所示。
2．结构施工图通常应包括的内容结构设计总说明（对于较小的房屋一般不必单独编写），基础平面图及基础详图，楼层结构平面图，屋面结构平面图，结构构件（例如梁、板、柱、楼梯、屋架等）详图。
根据建筑各方面的要求，进行结构造型和构件布置，再通过力学计算，决定房屋各承重构件（如图3一z）的材料、形状、大小以及内部构造等等，井将设计结果绘成图样，以指导施工，这种图样称为结构施工图，简称“结施”。
图3一2钢筋混凝土结构示意图(1)结构设计说明包括抗震设计与防火要求，地基与基础、地下室，钢筋混凝土各种构件，砖砌体，后浇带与施工缝等部分选用的材料类型、规格、强度等级，施工注意事项等。
很多设计单位已将上述内容一一详列在一张“结构说明”图纸上，供设计者选用。
