建筑结构施工图识读

建筑结构施工图识读建筑结构施工图识读§16-1 建筑工程施工图概述一、建筑工程施工图的作用工程图纸是工程界的技术语言，是表达工程设计和指导工程施工必不可少的重要依据，是具有法律效力的正式文件，也是重要的技术档案文件。

二、建筑工程施工图的设计建筑工程图纸的设计，一般是由业主通过招标投标选择具有相应资格的设计单位，并与之签订设计合同，进行委托设计的（按有关规定可以不招标投标的设计项目，可以直接委托）。

建设项目的设计工作一般分为初步设计、技术设计和施工图设计三个阶段。

技术上不太复杂的项目，可以按扩大的初步设计（扩初设计）和施工图设计两个阶段进行。

大型的和重要的民用建筑工程，在初步设计前增加方案设计阶段（进行设计方案的优选）。

三、建筑工程施工图的种类建筑工程施工图通常包括建筑施工图、结构施工图、设备施工图。

建筑施工图主要用以表示房屋建筑的规划位置、外部造型、内部各房间的布置、内外装修、材料构造及施工要求等，其主要内容包括建筑设计总说明、建筑总平面图、各层平面图、立面图、剖面图及详图等。

结构施工图主要用以表示房屋结构系统的结构类型、构件布置、构件种类、数量、构件的内部构造和外部形状、大小以及构件间的连接构造。

设备施工图主要表达房屋给水排水、供电照明、采暖通风、空调、燃气等设备的布置和施工要求等。

主要包括各种设备的布置平面图、系统图和施工要求等内容。

设施图可按工种不同进一步分为水施图、暖通图、电施图等。

四、结构施工图包括的内容不同类型的结构，其施工图的具体内容与表达也各有不同，但一般包括下列三个方面的内容：1、结构设计说明本工程结构设计的主要依据；设计标高所对应的绝对标高值；建筑结构的安全等级和设计使用年限；建筑场地的地震基本烈度、场地类别、地基土的液化等级、建筑抗震设防类别、抗震设防烈度和混凝土结构的抗震等级；所选用结构材料的品种、规格、型号、性能、强度等级、受力钢筋保护层厚度、钢筋的锚固长度、搭接长度及接长方法；所采用的通用做法的标准图图集；施工应遵循的施工规范和注意事项。

施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

（01）循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好平立剖；查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。

（02）记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。

施工图识读要读出哪些信息？1．对新建工程建立整体概念，熟悉施工图中的主要尺寸及相互关系。

2．检查施工图中有无错误，各图之间有无矛盾，是否有漏项等。

看图的方法是“由外向里看，由大到小看，由粗到细看，先主体，后局部，图样与说明互相对着看，建施与结施对着看”。

看图步骤如下：1）．先看目录。

了解建筑性质，是结构类型，建筑面积大小，图纸张数等信息。

2）．按照图纸目录检查各类图纸是否齐全，有无错误，标准图是哪一类。

把它们查全准备在手边以便可以随时查看。

3）．看设计说明。

了解建筑概况和施工技术要求。

4）．看总平面图。

了解建筑物的地理位置、高程、朝向及建筑有关情况，考虑如何进行定位放线。

5）．看完总平面图，依次看平面图、立面图、剖面图，通过平、立、剖面图，在脑海中逐步建立立体形象。

6）．通过平、立、剖形成建筑的轮廓以后，再通过详图了解各构件、配件的位置，及它们之间是如何连接的。

一、房屋建筑工程图是工程技术的“语言”，它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。

故要求有关施工人员必须熟悉施工图的全部内容。

一套房屋建筑工程图，一般按专业分为建筑施工图、结构施工图、设备施工图（给包括的图纸1.图纸目录2.建筑设计总说明3.门窗表4.总平面图5.平面图：（首层~顶层的平面图）6.立面图（正立面图，背立面图，东立面图，西立面图）（立面图最好放在同一页纸上，一边阅读。

）7.剖面图（视情况，有多个）8. 详图（节点大样图及门窗大样图，楼梯大样图）1.图纸目录2.设计总说明3.平面布置图（基础平面布置图、楼层平面布置图、屋顶平面布置图）4.结构详图（梁板柱结构详图、基础详图、楼梯详图、屋架详图、构件详图等）5. 各大样图其它由建筑师绘制。

与建筑的结构安全无关，一般可以根据要求改动。

由建筑结构师绘制。

关系到结构受力和安全，一般不允许改动，如果改动必须通知结构师确认。

二、建筑施工图识读要点1、图纸目录及门窗表：图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建设单位或设计单位核对情况。

结构施工图识读一、结构施工图概念及其用途：结构施工图是根据房屋建筑中的承重构件进行结构设计后绘制成的图样。

结构设计时根据建筑要求选择结构类型，并进行合理布置,再通过力学计算确定构件的断面形状、大小、材料及构造等，并将设计结果绘成图样，以指导施工，这种图样有时简称为“结施"。

结构施工图与建筑施工图一样，是施工的依据，主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程，也用于计算工程量、编制预算和施工进度计划的依据。

二、结构施工图的组成：（一）结构设计说明抗震设计与防火要求，地基与基础，地下室,钢筋混凝土各种构件，砖砌体，后浇带与施工缝等部分选用的材料类型、规格、强度等级，施工注意事项等。

（二）结构平面图1．基础平面图2．楼层结构平面布置图3．屋面结构平面布置图（三）构件详图1．梁、板、柱及基础结构详图2．楼梯结构详图3．屋架结构详图4．其他详图如支撑详图等结构施工图中，基本构件如板、梁、柱等，为了图样表达简明扼要,便于清楚区分构件，便于施工，制表、查阅，有必要以代号或符号去表示各类构件,目前国家《建筑结构制图标准》给出的常用构件代号，均以构件名称的汉语拼音的第一个字母来表示的。

结构施工图识读方法：1．从上往下，从左往右的看图顺序是施工图识读的一般顺序。

比较符合看图的习惯，同时也是施工图绘制的先后顺序。

2．由前往后看,根据房屋的施工先后顺序，从基础、墙柱、楼面到屋面依次看,此顺序基本也是结构施工图编排的先后顺序。

3．看图时要注意从粗到细，从大到小。

先粗看一遍，了解工程的概况、结构方案等。

然后看总说明及每一张图纸,熟悉结构平面布置，检查构件布置是否合理正确，有无遗漏，柱网尺寸、构件定位尺寸、楼面标高等是否正确。

最后根据结构平面布置图,详细看每一个构件的编号、跨数、截面尺寸、配筋、标高及其节点详图。

4．纸中的文字说明是施工图的重要组成部分，应认真仔细逐条阅读,并与图样对照看,便于完整理解图纸.5．结施应与建施结合起来看图.一般先看建施图，通过阅读设计说明、总平面图、建筑平立剖面图，了解建筑体型、使用功能，内部房间的布置、层数与层高、柱墙布置、门窗尺寸、楼梯位置、内外装修、材料构造及施工要求等基本情况，然后再看结施图。

建筑结构施工图识读建筑结构施工图是施工人员在施工时需要按照的图纸，它不仅仅是描述了建筑的外部形态，更是描述了建筑结构的具体细节和施工工艺。

因此，在建筑施工过程中，建筑结构施工图的识读是非常重要的。

1. 什么是建筑结构施工图建筑结构施工图是建筑设计图纸中的一种，它描述了建筑结构的具体细节和施工工艺。

建筑结构施工图由建筑设计师或结构工程师绘制，其中包括建筑的平面图、立面图、剖面图和细部图等。

2. 建筑结构施工图的内容建筑结构施工图通常包括以下几个方面：2.1 平面图平面图是描述建筑物在水平方向上的分布和布局，包括建筑物的地面、基础、结构柱、墙体和墙板等。

2.2 立面图立面图是描述建筑物在垂直方向上的分布和布局，包括建筑物的外墙的高度、厚度和纹理等。

2.3 剖面图剖面图是描述建筑物内部结构的分布和布局，包括建筑物的层高、墙体厚度、楼板、梁柱、钢结构和水暖管道等。

2.4 细部图细部图是描述建筑物的各种细部构造和连接方式的图纸，包括建筑物的连接细节、各种窗户和门的细节以及管道系统的细节等。

3. 建筑结构施工图的识读建筑结构施工图是一种十分重要的图纸，需要施工现场的工人们进行仔细的识读和理解。

在识读建筑结构施工图时需要注意以下几个方面：3.1 建筑专业术语的识别建筑专业术语的准确理解是判断施工图是否正确的重要步骤。

比如，“柱”，“梁”等词语需要掌握并理解其在建筑结构中的具体意义。

3.2 图例的理解施工图中，图例是非常重要的组成部分，通过图例可以理解图纸中的标志和符号。

需要注意颜色的不同表示意义不同，线条的粗细和线型的不同也具有特定的含义。

3.3 尺寸的理解在施工图中，尺寸表示具体的建筑尺寸和建筑构造尺寸。

需要合理理解和掌握，避免在实际施工中出现尺寸不符合的情况。

3.4 阅读顺序问题在识读建筑结构施工图时，需要根据图纸的设计顺序进行阅读。

一般来说，先阅读平面图，再阅读立面图，剖面图和细节图。

4. 总结建筑结构施工图是建筑施工人员必须要掌握的一项技能。

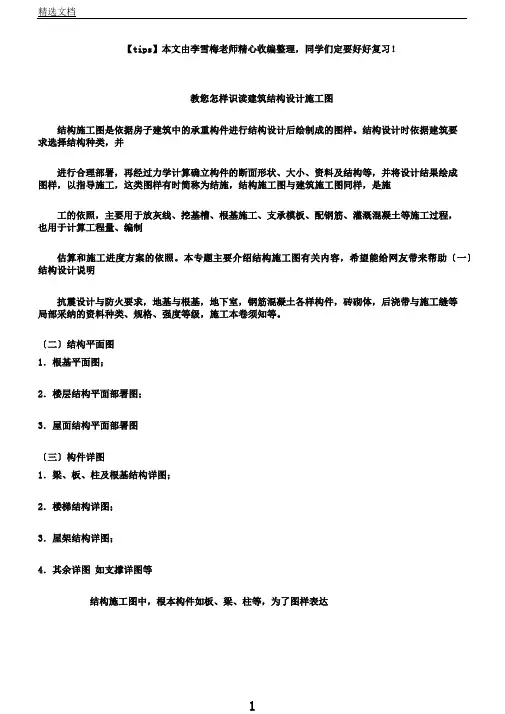

【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！教您怎样识读建筑结构设计施工图结构施工图是依据房子建筑中的承重构件进行结构设计后绘制成的图样。

结构设计时依据建筑要求选择结构种类，并进行合理部署，再经过力学计算确立构件的断面形状、大小、资料及结构等，并将设计结果绘成图样，以指导施工，这类图样有时简称为结施，结构施工图与建筑施工图同样，是施工的依照，主要用于放灰线、挖基槽、根基施工、支承模板、配钢筋、灌溉混凝土等施工过程，也用于计算工程量、编制估算和施工进度方案的依照。

本专题主要介绍结构施工图有关内容，希望能给网友带来帮助〔一〕结构设计说明抗震设计与防火要求，地基与根基，地下室，钢筋混凝土各样构件，砖砌体，后浇带与施工缝等局部采纳的资料种类、规格、强度等级，施工本卷须知等。

〔二〕结构平面图1．根基平面图；2．楼层结构平面部署图；3．屋面结构平面部署图〔三〕构件详图1．梁、板、柱及根基结构详图；2．楼梯结构详图；3．屋架结构详图；4．其余详图如支撑详图等结构施工图中，根本构件如板、梁、柱等，为了图样表达【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！简洁简要，便于清楚划分构件，便于施工，制表、查阅，有必需以代号或符号去表示各种构件，国家?建筑结构制图标准?给出的常用构件代号，均以构件名称的汉语拼音的第一个字母来表示...结构施工图识读方法1．从上往下，从左往右的看图次序是施工图识读的一般顺序。

比较切合看图的习惯，同时也是施工图绘制的先后次序。

2．由前去后看，依据房子的施工先后次序，从根基、墙柱、楼面到屋面挨次看，此次序根本也是结构施工图编排的先后次序。

3．看图时要注意从粗到细，从大到小。

先粗看一遍，认识工程的概略、结构方案等。

而后看总说明及每一张图纸，熟悉结构平面部署，检查构件部署能否合理正确，有无遗漏，柱网尺寸、构件定位尺寸、楼面标高等能否正确。

最后依据结构平面部署图，详尽看每一个构件的编号、跨数、截面尺寸、配筋、标高及其节点详图。
