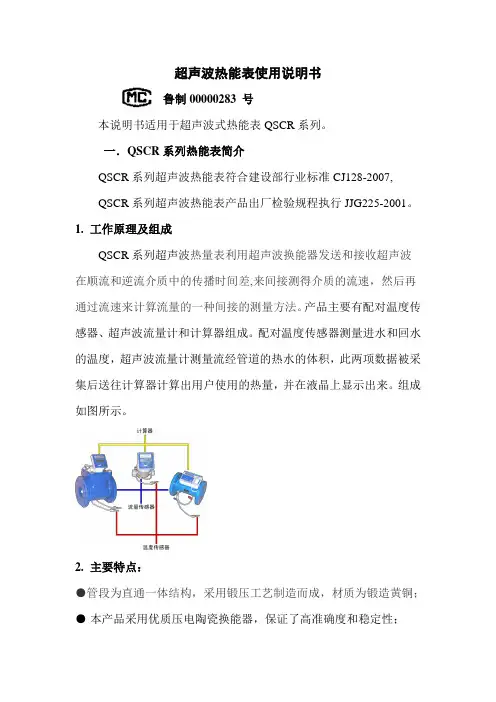

超声波热能表使用说明书
鲁制00000283 号
本说明书适用于超声波式热能表QSCR系列。
一．QSCR系列热能表简介
QSCR系列超声波热能表符合建设部行业标准CJ128-2007,
QSCR系列超声波热能表产品出厂检验规程执行JJG225-2001。
1.工作原理及组成
QSCR系列超声波热量表利用超声波换能器发送和接收超声波
在顺流和逆流介质中的传播时间差,来间接测得介质的流速，然后再通过流速来计算流量的一种间接的测量方法。产品主要有配对温度传感器、超声波流量计和计算器组成。配对温度传感器测量进水和回水的温度，超声波流量计测量流经管道的热水的体积，此两项数据被采集后送往计算器计算出用户使用的热量，并在液晶上显示出来。组成如图所示。
2.主要特点：
●管段为直通一体结构，采用锻压工艺制造而成，材质为锻造黄铜；
●本产品采用优质压电陶瓷换能器，保证了高准确度和稳定性；
●无任何机械运动，无磨损，完全不受介质中杂质、化学物质和磁性材料影响，运行十分稳定可靠；计量精度不受使用周期影响。
●配对温度传感器采用Pt1000高精度铂电阻，保证测量的准确性。
●采用德国ACAM公司超声波专用检测芯片，精度更高；
●多种通讯方式可以选择。（485远传抄表、M-BUS远传抄表）
●采用德州仪器的430系列超低功耗单片机，静态功耗极小。配合
专用锂电池，可保证电池的使用寿命达到7年以上。
●液晶显示热量和温度等相关参数，读数方便。
●具有自我诊断、故障显示和断电保护等功能。、
●一体式结构，外形美观；单键设计，操作简单；显示部分360度
可旋转，读数方便。
●具有防尘、防潮、防水、防拆卸等功能。
二．主要技术参数
三．用户使用操作说明
1.按键操作说明
面板上的红色按钮用来控制液晶显示屏进行不同数据的显示。长按按钮3秒钟后，显示菜单将在A1－A2－A3三项之间进行滚动切换；短按按钮时将在同一菜单下滚动显示内容。
2.液晶显示说明
（1）主显示菜单A1：累计热量（kW•h）、累计冷量（kW•h）、瞬时功率（kW）、进回水温度（℃）、进回水温差（℃）、累计流量（m3）、瞬时流量（m3/h）、累计运行时间（h）、累计出错时间（h）等九种显示内容。（“累计冷量”只在冷热两用（采暖、制冷）型热能表中显示）
（2）主显示菜单A2：当前日期、出厂编号、显示测试。
（3）主显示菜单A3：前十八个月每月消耗的热量和流量数值，月份与数值之间自动交替显示。
（4）故障报警菜单：电池电量不足提示以及其它故障自动诊断功能。
四．安装说明
1.热量表对安装环境的要求
●安装热量表的区域要做好防水、防尘处理工作。
●按国家B类标准，环境温度控制-25℃～+55℃，湿度不超过80%。
●安装区域不应有腐蚀性较强的物质。
●严禁室外露天安装。
2.热量表安装图
3.安装要求
（1）热能表适用型号是依据系统流量而不是系统管径来决定,应该按照常用流量大小来决定热能表的直径与型号。
（2）按照采暖分户计量设计要求，在热能表进水口前必须安装过滤器；过滤器必须定期进行清洗维护。
（3）热能表必须水平方向安装或者竖直方向安装，且热能表标识箭头方向（包括过滤器）必须与暖通管道水流方向一致；不得使用回水管道进行供水，使水反流，避免水中杂质损坏热能表；竖直安装时水流流动方向必须向上。
（4）热能表安装前，必须清洗暖通管道；热能表进出端应有足够长度直管道，进口前端直管道不应小于管径的10倍长度，出口前端直管道不应小于管径的5倍长度；安装于两条回水管线汇流处时，热能表距连接头（如T型接头）10倍管径的直管段要求，以保证两管线的水温能均匀混合。
（5）热能表进水端热水球阀仅允许全开与全闭两种状态，热能表出水端热水球阀可进行流量调节。
（6）热能表计算器（显示器）不得被水浸泡。
（7）采暖水质应符合有关规定。
（8）达到保温以及避免计量系统人为损坏，可装设热能表表箱。如果安装在室外或楼梯走廊，禁止完全关闭管道阀门，避免因无热水流动而冻坏热能表。
五．热能表的维护
1.热能表安装使用后，应定期巡回检查热能表的运行情况和电池电压是否正常。
2.当流量明显减少影响供暖时，应进行过滤器的排污及清理。
3.热能表运行几年后，当显示屏显示数据不清晰，可能是电池的电
量不足，应立即由专门技术人员更换电池。
4.热能表属于计量器具，必须按照国家标准对热能表进行定期检定，
并在检定时更换电池。
六．售后服务
1.本厂产品质保期为一年，自购买日起。凡属质量原因所造成的热能表故障，一个月内免费更换，一年内免费维修。
2.保修期外产品出现问题，公司负责维修，收取成本费。
3.由于安装不当及人为造成的损坏造成热能表损坏不在“质保”范围。七．声明：
1.未经本公司许可，任何人不得私自拆卸维修热能表，否则保修服务自行解除。
2.本公司有对本说明进行更改和修订的权利，若有更改恕不另行通
知，一切以实际产品为主。
八．配件
配备连接螺母、接管、橡胶密封圈各两只。
