超声波热能表使用说明书鲁制00000283 号本说明书适用于超声波式热能表QSCR系列。
一．QSCR系列热能表简介QSCR系列超声波热能表符合建设部行业标准CJ128-2007,QSCR系列超声波热能表产品出厂检验规程执行JJG225-2001。
1.工作原理及组成QSCR系列超声波热量表利用超声波换能器发送和接收超声波在顺流和逆流介质中的传播时间差,来间接测得介质的流速，然后再通过流速来计算流量的一种间接的测量方法。
产品主要有配对温度传感器、超声波流量计和计算器组成。
配对温度传感器测量进水和回水的温度，超声波流量计测量流经管道的热水的体积，此两项数据被采集后送往计算器计算出用户使用的热量，并在液晶上显示出来。
组成如图所示。
2.主要特点：●管段为直通一体结构，采用锻压工艺制造而成，材质为锻造黄铜；●本产品采用优质压电陶瓷换能器，保证了高准确度和稳定性；●无任何机械运动，无磨损，完全不受介质中杂质、化学物质和磁性材料影响，运行十分稳定可靠；计量精度不受使用周期影响。
●配对温度传感器采用Pt1000高精度铂电阻，保证测量的准确性。
●采用德国ACAM公司超声波专用检测芯片，精度更高；●多种通讯方式可以选择。
（485远传抄表、M-BUS远传抄表）●采用德州仪器的430系列超低功耗单片机，静态功耗极小。
配合专用锂电池，可保证电池的使用寿命达到7年以上。
●液晶显示热量和温度等相关参数，读数方便。
●具有自我诊断、故障显示和断电保护等功能。
、●一体式结构，外形美观；单键设计，操作简单；显示部分360度可旋转，读数方便。
●具有防尘、防潮、防水、防拆卸等功能。
二．主要技术参数三．用户使用操作说明1.按键操作说明面板上的红色按钮用来控制液晶显示屏进行不同数据的显示。
长按按钮3秒钟后，显示菜单将在A1－A2－A3三项之间进行滚动切换；短按按钮时将在同一菜单下滚动显示内容。
2.液晶显示说明（1）主显示菜单A1：累计热量（kW•h）、累计冷量（kW•h）、瞬时功率（kW）、进回水温度（℃）、进回水温差（℃）、累计流量（m3）、瞬时流量（m3/h）、累计运行时间（h）、累计出错时间（h）等九种显示内容。
一、超声波热量表概述ZY 系列超声波热量表是针对我国采暖系统和水质自主开发、设计的一款新型计量产品，该产品拥有多项专利技术，其结构紧凑、外型美观、准确度高、性能优越，目前在国内处于领先水平。
采用超声波测量技术，不仅完全消除了管道内杂质对表的影响，而且全电子测量避免了机械磨损，极大拓宽了其适用范围，保证长期使用计量准确，具有使用寿命长、准确度高等特点。
二、原理、组成及技术参数超声波热量表用于热水作为传热媒介的户用采暖系统，计量热水通过进水管和回水管所释放（或吸收）热量的计量器具。
该产品主要有配对温度传感器、超声流量计和计算器组成。
配对温度传感器测量进水与回水的温度，超声流量计测量流经管道的热水的体积，此两项数据被采集后送至计算器计算出用户使用的热量，并显示出来。
三、压力损失特性曲线超声波热量表使用说明执行标准：中华人民共和国国家标准《热量表》（ＧＢ／Ｔ３２２２４－２０１５）超声波热量表采用按钮开关来切换液晶显示界面，按钮使用方式如下：a ）长按按钮3秒钟后，显示将在主菜单、检测菜单、信息菜单和报警菜单四项之间进行滚动切换；b ）短按按钮时将在同一菜单下滚动显示内容；c ）主菜单项：显示累积热量、进回水温度、温差、瞬时流量、累积流量、功率等信息；d ）检测菜单项：累计流量、累积热量、功率、瞬时流量、进水温度、回水温度、温差等信息；e ）信息菜单：存储和显示前36个月每月消耗的热量和流量信息，通过短按按键交替显示；f ）故障报警菜单：电池电量不足提示以及其它故障自动诊断功能；检定菜单和错误菜单信息菜单五、超声波热量表安装说明尺寸示意图超声波热量表安装示意图● 温度传感器安装图3 O 型圈装入方式 图4 球阀● 挂件安装● 表头安装超声波热量表安装注意事项：1.超声波热量表安装前必须清洗管道；2.超声波热量表属于比较贵重精密仪表，拿起放下时必须小心，禁止提拽表头、传感器线；3.禁止挤压测温探头；严禁靠近较高温度热源如电气焊，防止电池爆炸伤人以及损坏仪表；4.超声波热量表安装时要避免旋涡流（产生于空间弯头）、脉动流（由泵引起）、气泡（管道的上端）；5.超声波热量表的表体上箭头所指的方向为水流方向，不得装反；6.超声波热量表出厂默认进水管安装，如果需要安装在回水管上，须在订货时明确注明；7.超声波热量表的前端必须装有相应口径的过滤器；8.超声波热量表的两端必须装有相应口径的阀门，并且其能够与超声波热量表分离，主要便于超声波热量表在使用过程中的维护和维修；9.超声波热量表的温度传感器共有两只（进水和回水），安装时应将红色标签的温度传感器安装在进水管上，将蓝色标签的温度传感器安装在回水管上；温度探头的安装位置应处于管道截面的中心； 10.温度传感器标准线长为1.5米，如果安装时出现特殊情况也可根据实际长度对其加长，但必须在订货前通知厂家，不得随意增、减温度传感器的引线；11.安装完毕，应在超声波热量表进口连接螺母与超声波热量表之间、测温球阀与铂电阻之间打铅封；12.特别提示：a) 超声波热量表安装时基表与水平面成45度角是确保管道内的杂质在停暖后沉淀到底部反射面影响超声波热量表的计量精度；b) 超声波热量表的线路板设计有红外装置，请在存放和施工时避免阳光直射表头部位。
超声波热能表使用说明
超声波热能表是一种用来测量物体表面温度的仪器，它利用超声波技术和热能测量原理来实现温度测量。
以下是超声波热能表的使用说明：
1. 准备工作，确保超声波热能表的电池已经安装好并且电量充足。
检查仪器的外观，确保没有损坏或者异物影响测量准确性。
2. 打开仪器，按下电源按钮，等待仪器启动并进行自检，确保仪器处于正常工作状态。
3. 测量操作，将超声波热能表对准待测物体的表面，保持一定距离，按下测量按钮，仪器会发出超声波并测量物体表面的温度。
4. 读数和记录，在仪器显示屏上可以看到测量结果，通常以摄氏度或华氏度显示。
记录测量结果，并根据需要进行多次测量以确保准确性。
5. 注意事项，在使用超声波热能表时，需要注意避免测量表面有太多的污垢或涂层，这可能会影响测量准确性。
另外，在测量高
温物体时，要注意安全防护，避免烫伤或损坏仪器。
6. 仪器保养，使用完毕后，及时清洁超声波热能表的探头和表面，确保仪器的长期稳定使用。
总的来说，超声波热能表是一种方便快捷、准确可靠的温度测量仪器，使用简单但需要注意一些细节和注意事项来确保测量准确性和仪器的长期稳定使用。
希望以上说明能够帮助你正确使用超声波热能表。
天罡超声波热量表说明书解释说明1. 引言1.1 概述：本篇文章旨在介绍天罡超声波热量表的使用指南和技术参数，以便读者能够全面了解该设备的原理、工作机制、特点和应用场景，并能正确操作和解读所得数据结果。
同时，文章还包括设备的安全性与环境要求、维护与保养指南等内容。
通过阅读本文，读者将对超声波热量表有更深入的认识，并能够有效地应用于实际工作中。
1.2 文章结构：本文共分为五个主要部分：引言、超声波热量表介绍、使用指南、技术参数与规格说明以及结论。
其中，引言部分将概括性地介绍文章的目的和结构；超声波热量表介绍将详细说明该设备的原理、工作机制、特点和应用场景；使用指南将提供准备工作与操作步骤，以及数据解读与结果分析，同时还会涉及注意事项和常见问题解答；技术参数与规格说明将列举设备的参数及性能指标，并阐明安全性与环境要求以及维护与保养指南；最后，在结论部分进行总结，并对未来发展进行展望。
1.3 目的：本文的目的在于为读者提供全面详尽的天罡超声波热量表说明书。
通过引言部分的介绍，读者将了解到文章的框架和内容安排，进而能够更好地掌握阅读整篇文章的思路和重点。
此外，引言还强调了本文对读者的价值和作用，即帮助其全面了解超声波热量表的使用方法、技术参数以及应用范围，进一步推动该设备在实际工作中得到有效应用。
2. 超声波热量表介绍：2.1 原理及工作机制：超声波热量表是一种基于超声波技术的热量测量仪器。
其工作原理是利用超声波在流体介质中传播时的可测量参数发生变化，来计算流体中的热量。
该仪器通过发送超声波脉冲并接收反射回来的超声波信号，根据信号的时间差和幅度变化，可以确定流体介质中的温度、压力和速度等参数，从而计算出流体中传导的热量。
2.2 设备特点和使用范围：超声波热量表具有以下特点：- 非侵入性测量：无需切断管道或干涉流体系统，对被测流体没有任何影响。
- 高精度测量：采用先进的数字信号处理技术和精确的传感器，能够实现高精度、稳定可靠的热量测量。
HFRB-C系列超声波热量表说明书沈阳航发热计量技术有限公司目录一、工作原理二、产品组成三、产品特点四、技术参数五、安装说明六、使用说明七、常见故障判断及处理方法HFRB-C系列超声波热量表安装使用说明书版权归沈阳航发热计量技术有限公司所有，如有变动恕不另行通欢迎您选用沈阳航发热计量技术有限公司生产的HFRB-C系列（DN15～DN300）超声波热量表产品。
一、工作原理该产品通过测量超声波在管道内流动介质中的传播时间来测量流体流量，并依据测量得到的用户进回水管道中介质的温度差进而计算出用户使用的热量。
超声波沿流体流动方向的传播时间t+：t+=L/（C+V）超声波逆流体流动方向的传播时间t-：t-=L/（C-V）时间差Δt：Δt=t+-t-=2LV/（C2-V2）≈2LV/C2（由于超声波的速度远远大于介质的流速，所以将V2舍去）流体流速V：V=C2Δt/2L体积流量qv ：qv=KVS式中，C——超声波在水中的传播速度；K——仪表系数；S——管道横截面积。
L——超声波发生器的距离用户使用热量Q：Q=∫ρ·qv·Δh·dt式中，ρ——介质的密度（kg/m3）△h——和用户进回水温度相对应的载热液体焓值差（J/kg）t———时间（h）Q——释放的热量（J）二、产品组成航发HFRB-C系列超声波热量表由超声波测量管段、配对温度传感器和计算器三大部分组成。
三、产品特点➢圆柱形反射板压损小，抗堵塞；➢特殊流道设计，流场稳定，测量精度高；➢流量计管段可水平或垂直安装；➢计算器可分体安装，使用灵活；➢多种通讯方式，并可实现网络供电；➢特殊结构和导线引出方式设计，防护等级高；➢低功耗及深度休眠设计，电池使用寿命长；➢精选优质原器件产品可靠性和稳定性好。
四、技术参数HFRB-C超声波热量表技术参数如表一、表二所示。
五、安装说明 5.1、超声波表的公称直径不同，对应管段的长度不同，以下为各型号表的数据。
1.概述： (3)2.产品功能： (3)3.技术指标： (3)4.使用说明： (3)4.1.启动窗口： (3)4.2.运行状况： (4)4.2.1.一网运行状况： (4)4.2.2.二网运行状况： (4)4.2.3.二网流量： (4)4.2.4.换热运行状况： (5)4.2.5.流量信息： (5)4.2.6.附加通道： (6)4.2.7.系统状态： (6)4.2.8.记录信息： (6)4.3.主菜单： (7)4.4.验证用户口令： (7)4.5.验证厂商口令： (8)4.6.调整时间菜单： (8)4.7.流量配置菜单： (9)4.7.1.一网配置： (9)4.7.2.二网配置： (12)4.7.3.一网累积清零： (12)4.7.4.二网累积清零： (12)4.8.附加配置： (12)4.8.1.第一页： (12)4.8.2.第二页： (13)4.8.3.第三页： (13)4.9.系统配置： (14)4.9.1.第一页： (14)4.9.2.第二页： (15)4.9.3.第三页： (15)4.9.4.第四页： (16)4.10.测站配置菜单： (16)4.11.修改口令菜单： (16)4.11.1.修改用户口令： (17)4.11.2.修改厂商口令： (18)4.12.通道校正菜单： (18)4.12.1.模拟输入： (18)4.12.2.模拟输出： (19)4.13.数字温度菜单： (20)4.13.1.设置编号： (20)4.13.2.更新配置： (20)5.历史记录菜单： (21)5.1.当前信息： (21)5.2.时间查询： (22)5.3.编号查询： (22)5.4.清空记录： (23)6.附录： (23)6.1.液晶对比度调节： (23)6.2.接线插座说明： (24)6.3.+5V输入、继电器接线座： (25)1.概述：2.产品功能：根据超声波束在液体中传播时，流体的流动将使传播时间产生微小变化，并且其传播时间的变化正比于液体的流速，求得瞬时流量；根据供回水温差得到瞬时热量；根据供回水流量热量得到失水率、失热量、累积失水量、累积热量损失；根据一网和二网瞬时热量得到热效率；2路RS232串口，1路RS485口，可接各种具有通讯口的流量表，包括超声波流量表；配有8路4~20mA或1~5V模拟量输入通道，采用10位A/D，精度可达2‰；两路频率输入通道，可接脉冲型涡街流量计；配有两路开关量输入通道，光电隔离，可接水泵运行状态继电器；配有两路单刀双掷继电器，可进行开关量输出；配有两路4~20mA模拟输出通道，可根据要求对阀门或其他设备进行控制；可修改的液晶背光持续时间；先进的GPRS通讯功能,通讯速率快,将用户热量数据及时送到监控中心,自动组网形成远抄系统。

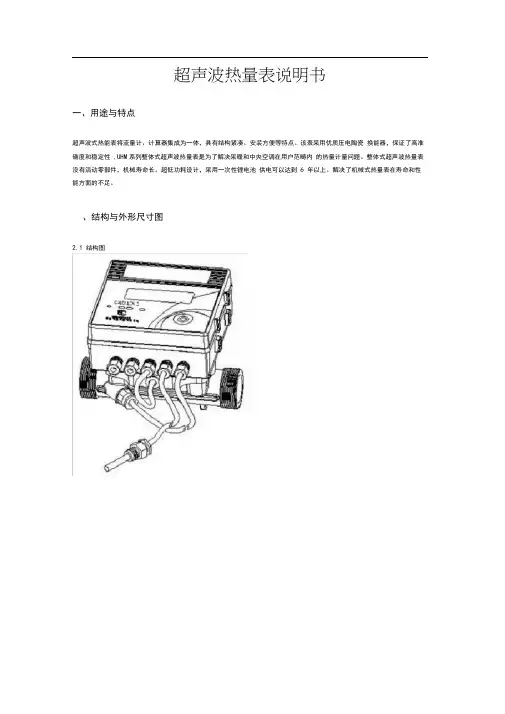

超声波热量表说明书一、用途与特点超声波式热能表将流量计、计算器集成为一体，具有结构紧凑、安装方便等特点。
该表采用优质压电陶瓷换能器，保证了高准确度和稳定性,UHM系列整体式超声波热量表是为了解决采暖和中央空调在用户范畴内的热量计量问题。
整体式超声波热量表没有活动零部件，机械寿命长。
超低功耗设计，采用一次性锂电池供电可以达到6 年以上。
解决了机械式热量表在寿命和性能方面的不足。
、结构与外形尺寸图2.1 结构图20～40 口径结构图50 ～200 口径结构图2.2 外形尺寸图20～40 口径外形尺寸50～200 口径外形尺寸2.23 流量范围、主要参数及技术指标四、显示功能4.1 LCD 可显示内容见下图图形字符LCD（M60557）4.2 显示内容连续按下按键时间超过1 秒，显示会在当前值、分月值和其它信息之间跳转如果按压时间不超过1 秒即松开按键，显示会在( ) 当前值、( ) 分月值和( ) 其它信息内部循环。
4.3 显示单位本产品显示单位和计量单位标准产品的能量单位为KWH、流量单位为M3。
如需其他计量单位需要，请在定货中说明。
4.4 显示和按键其他说明4.4.1 “月计费日期”显示内容为“ PD= XX”，XX代表本月累计数据截止日期；出厂默认“31”号。
表示在每月的31日0点0分保存该月能量记录，并开始下一个月的能量记录。
4.4.2 历史分月记录总共18条，如果不足18 条，则只显示已经有的记录。
4.4.3 “累计工作小时”单位显示“ h”，单位是小时；4.4.4 “软件和协议版本号” 显示“ VEr.X.X X.X ”, 前一个代表软件版本号，后一个代表通信协议版本号。
4.4.5 “出厂编号”代表本机的物理地址编号，必须与外贴编号相同。
“出厂编号”是唯一的，由厂家出厂时设定。
在M-BUS 系统中也作为通信的唯一地址标识。
4.4.6 “电池电压” 显示内容为“ VCC= X.XX ”，单位无显示，默认单位为伏特；当电池电压低于2.9 ±0.1V 时，会在非电池电压显示状态，显示“ ”，以提示电池电压不够。
热能表
使用说明书
超声波热能表
执行标准：CJ128-2007《热量表》
制造商：
型式批准证号：
制造计量器具许可证：鲁制号
电话：
传真：
邮编：
网址：
地址：
用途和适用范围
(1)本表流量传感器计量准确，不受水中铁锈影响及外界磁场干扰，适合中国供暖水质，壳体采用优质材料，经硬模锻造、数控机床和组合机床加工，机械强度好，尺寸精度高，保证了产品长期运行的稳定性和准确性。
(2)温度传感器采用Pt1000铂电阻配对温度传感器，配合高精度AD电路实现高精度温度测量。
(3)MCU选用美国TI公司MSP430系列超低功耗微处理器，功能强、功耗低、抗电磁干扰力强。
(4)具有自我诊断、故障显示和断电数据保护功能，当热量表偶然出现故障时，显示故障代码并且自动保存当前数据。
(5)采用液晶显示器，显示数据完整、准确，读取数据方便、快捷。
实时时钟设计，实现日期的记录和显示功能。
(6)采用环保锂电池，电池使用寿命6年以上（理论计算大于10年）。
(7)外形美观，显示器可四面安插，读数方便；单键设计，操作简便。
(8)配合本公司生产的暖通智能控制阀使用，可实现预付费功能。
(9)接口齐全，可扩展MBUS总线接口、RS485总线接口、光电隔离脉冲接口、红外接口，实现数据远程抄收和集中控制。
（10）安装、维护方便，具有防尘、防潮、防水、防拆卸，防止人为破坏等功能。
基本参数与技术性能
JJG225-2001《热量表》
◆执行标准
CJ128-2007《热量表》
◆检定规程
流量技术参数
规格额定流量流量范围
DN20 2.5m3/h （0.05-5）m3/h
DN25 3.5m3/h （0.07-7）m3/h
DN32 6m3/h （0.12-12）m3/h
DN40 10m3/h （0.20-20）m3/h
DN50 15m3/h （0.30-30）m3/h 压力损失曲线（图1）
图1
产品操作说明
*按键3秒钟，进入下一循环菜单
循环菜单1 循环菜单2 循环菜单3
（历史记录）
显示内容单位
1 热量KWh 当前时间历史数据1
2 功率Wh 表号历史数据2
3 出入口温度℃全屏显示历史数据3
4 温差℃……
5 流量m³……
6 流量M³/h ……
7 时间h……
8 报警时间h历史数据18
安装及注意事项
◆热能表安装条件的要求
◇热能表属于比较贵重精密仪表，拿起放下时必须小心，禁止提拽表头、传感器线；禁止挤压测温探头；严禁靠近较高温度热源如电气焊，防止电池爆炸伤人以及损坏仪表；
◇热能表安装时确认热能表的箭头标志与系统水流方向一致后，才可安装。
◇当各楼层的热能表安装在同一垂直位置时，每套表之间必须有隔断（如图2 所示），防止上位管道漏水或掉落杂物影响下位表的使用；
图2
◆热能表安装位置的要求
图3
◇图3中A 所示的安装方式是正确的，热能表安装在管道的下位，表的后端有背压，不会产生气泡影响测量精度，该图为水平安装方式；
◇图3中B 所示的安装方式是正确的，这种安装位置也不会产生气泡，道理与A 相同，该图为垂直安装方式；
◇图3中C 所示的安装方式是错误的，热能表安装在管道的上位，容易积存气泡，影响测量精度。
◇图3中D 所示的安装方式是错误的，这种安装位置为垂直安装上进水方式，这种方式是不允许的，表的后端不存在背压，可能造成管道中流体不能完全充满的现象，从而影响测量精度。
◆热能表安装方式的要求
热能表安装在管道上，表的整体保持水平方式为最佳方式，最大倾斜角不超过30度，这样做主要是保证了换能器部位不在管道的上位，从而避免了该处积存气泡现象的发生（图4）
√
×
图4
◆热能表的安装图示
◇户用和管网热能表分别按照图5 和图6的排列顺序安装在热交换系统中；
◇温度传感器安装时应小心谨慎，不可过度用力拽拉，固定螺栓也不可扭得过紧，防止扭坏螺纹；
◇为了计量准确，需要热媒体（一般是水）较为均匀地通过热能表的流量传感器,所以表前后要有一段直管来使水均匀开，表前直管段的长度要求大于管径的8倍，表后直管段的长度要求大于管径的6 倍，该直管段是指在过滤器与热能表之间的管段，对于DN25 以下的热能表对直管道可不做要求。
图5（热能表安装示意图）
图6（管网热能表安装示意图）
◆热能表的安装注意事项
热能表安装前必须清洗管道，方法为按照热能表安装示意图把热能表的配套零件按顺序连接好，然后把长度与热能表长度相同的替代管连接在准备安装热能表的地方。
然后打开阀门冲洗管道，确认冲洗一段时间后将热能表两端阀门关闭，将一个管网中所有过滤器中的杂质排放干净并拧紧堵头。
必要时需重复以上冲洗过程，直至冲洗干净为止。
◇所有过滤器杂质排放干净，达到管道中无杂质；
◇系统加压时，整个系统管道无漏水情况发生；
◇热能表所在仪表箱或管道井中的空气湿度不超过85%；
当达到以上验收要求是，热计量系统可以验收使用。
日常维护
◆热能表在使用过程中，不可将管道上的阀门完全关闭，管道中长时间无热水流过，会将热能表冻坏；
◆热能表为计量器具，必须按照国家标准的要求对其进行定期检定，并在检定时更换电池；
◆换热系统的水质要清洁、软化、无污垢，以保证热能表流畅运行、不被堵塞、损坏；
◆热能表必须安装过滤器，并对过滤器进行定期清洗；
◆换热系统正常工作时，如果发现热能表瞬时流量明显减少，这说明过滤器内污垢过多，使管道变窄，水流减小，这时应及时清理过滤器；
◆热能表的外部应有保护措施，如仪表箱体，防止人为破坏或意外损坏；
◆回水端的温度传感器要安装在测温球阀的下部；
◆过滤器应水平安装，存渣腔须在管道下方。
常见故障解决方法
因该热量表提供了智能的故障检查方法，以下数据分别表示：
1.没有显示，检查是否是睡眠状态，按键激活即可。
2.只显示温度不显示流量
解决方法：
1.检查表的安装方向是否正确
2.请咨询公司专业服务：************
3.在专业人员指导下进行检查，如不能解决问题，应更换热量表。
4.在检查表的故障前请先检查以下情况
供热循环是否运行；
是否所有球阀都已经打开；
管道是否干净（是否加装过滤器）；
是否所有铅封完好无损；
特别说明
新出厂的热量表中如有少量热量和流量数据，是在出厂检测中产生的，属于正常现象公司网址。
