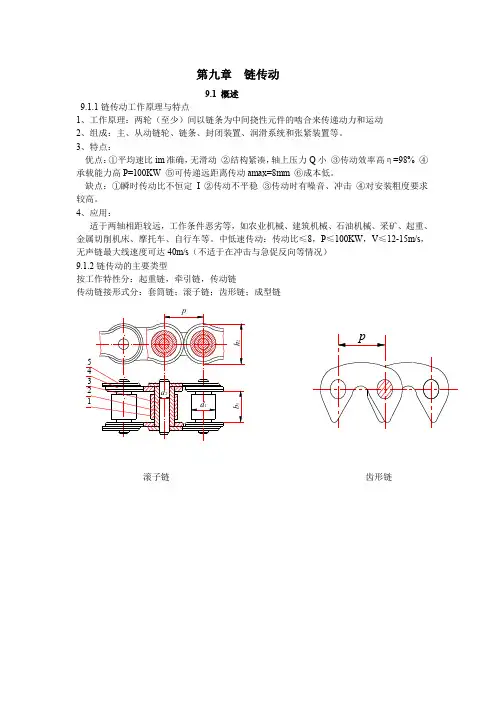

第九章 链传动 - 精品课程平台-兰州理工大学

其，合场的小距心中和大比动传于宜适又，动传速高于宜适既链形齿 • 。99%～98%达可动传的好良滑润，98%～95%为般一率效动传
受承、高较速链许允、小较声噪、稳平作工有具链形齿，较比链子滚和 • 均较力受齿轮和)动传带用采好最，时荷载击冲重严有(好较力能荷载击冲 ；点优等匀
。高较也求要的护维和装安对且并大较量重、贵较格价 •
传动链的类型 a)滚子链 b) 套筒链 c)齿形链 d)成形链
二、链传动的特点和应用
1) 由于是啮合传动，链与链轮间没有滑动现 象，故能保证平均传动比不变。
2) 链传动不需要初拉力，工作时对轴的作用 力较小。
3) 可在高温、低温、多尘、油污、潮湿、泥沙 等恶劣环境下工作。
4) 由于瞬时传动比不恒定，传动平稳性较差，有冲击和噪声，且磨 损后发生跳齿，不宜用于高速和急速反向场合。
链传动ppt课件
第一节、链传动概述
链传动的特点 •链传动是在两个或多于两个链轮之间用链作为挠性拉曳元件 的一种啮合传动； •链传动是一种应用较为广泛的机械传动，他的特点介于齿轮 传动和皮带传动之间。 •它是由链条和主、从动链轮所组成。
• 滚子链的链板一般做成8字形，以使它的各个横截面具 有接近相等的抗拉强度，同时也减少了链的重量和运动 时的惯性力。
• 滚子链的标记为：
链号 排数 整链链节数 标准编号
齿形链
齿形链又称无声链，它是由一组带有两个齿的链板左右交错并列铰接而 • 成；
链齿外侧是直边，工作时链齿外侧边与链轮轮齿相啮合实现传动，其啮 •
9.525mm，后者用于≥p距节于用者前，种两º70和60ْ 合的齿楔角有 。广较用应，造制易较因动传链形齿的60ْ p<9.525mm。其中楔角为
第三节 滚子链传动的设计

链传动 教学目标与教学重点
教 学 目 标
1 熟悉链传动的类型、结构特点和应用情况； 2 掌握链传动的运动特性； 3 掌握滚子链的设计计算方法； 4 熟悉链传动的布置和张紧方法。
教 学 重 点
1、链传动的运动特性 2、滚子链的设计计算。
第五节
链
传
动
一、链传动的类型、特点和应用
由主动轮1,从动链轮2,两轮上链条3组成.靠链条和链 轮齿啮合传递运动和动力. 链传动的使用范围是：传动功率一般为100kW以下， 效率在0.92～0.96之间，传动比i ≤ 8^10，链速v≤ 1215m/s，中心距 a≤8m。
返回原处
§6. 滚子链传动的设计计算
链传动作用在轴上的力的计算
压轴力 Q≈KQFe
KQ——压轴力系数， 对于水平传动KQ=1.15, 对于垂直传动KQ=1.05。 Fe——链传递的有效圆周力。
返回原处
§7.链传动的布置、张紧和润滑
一、布置原则：
两链轮回转平面应在同一垂直平面内； 两链轮中心连线最好是水平的； 一般情况下，紧边在上，松边在下。
计算功率Pca的确定
Pca=KAP
P——传递的功率。 KA——工作情况系数。
返回原处
§6. 滚子链传动的设计计算
链节距 p 的确定
节距p越大——承载能力越高； ——多边形效应越大。 Pca P0 kz kLk p *尽量选取小节距单排链， 高速重载时选小节距多排链。
kz——小链轮齿数系数； kL——链长系数； kp——多排链系数； P0——特定条件下单排链所能传递功率。
——因链条节距伸长易于发生跳齿和脱链。
限定最大齿数zmax≤120
* z常取奇数
推荐传动比 i=2~3.5

对于不便采用润滑油的场合，允许涂抹润滑脂，但应定期 清洗与涂抹。
§6-4链传动的布置、张紧和润滑与防护 -49-
布置张紧和润滑2
四、链传动的防护
为了安全起见，链传动应加防护罩；另外也可起到避 免灰尘进入，以维持正常的润滑状态；
小结：
链传动
1、链传动的组成、工作原理、类型、特点和应用 2、链传动的传动比 3、链传动的失效形式 4、滚子链和链轮的结构 5、链传动的张紧、安装和维护方法
4、为避免使用过渡链节，设计链传动时应使链条长度为 。 A、 链节数为偶数 B、链节数为小链轮齿数的整数倍 C、链节数为奇数 D、链节数为大链轮齿的整数倍
5、链传动的特点说法正确的是（ ） A、平稳性能好，无噪声 距离较远， B、平均传动比准确 C、 效率低，功率小
6、当链节为奇数时，链 的接头形式应选择（ ） A、开口销 B 、卡簧 C、过渡链节
润滑的目的
良好的润滑可缓和冲击、减轻磨损、延 长链条的使用寿命。
§6-4链传动的布置、张紧和润滑与防护 -48-
三、链传动的润滑方式
布置张紧和润滑2
§6-4链传动的布置、张紧和润滑与防护
三、链传动的润滑
润滑油推荐采用牌号为：L-AN46、L-AN68、L-AN100 等全损耗系统用油。
对于开式及重载低速传动，可在润滑油中加入MoS2、 WS2等添加剂。
项目六、 任务二 链传动
扶沟职教中心
任务二、链传动的应用
任务目标：
1、认识链传动的工作原理、类型、特点 和应用， 2、会计算链传动的平均传动比； 3、了解链传动的失效形式； 4、了解滚子链及链轮的结构； 5、掌握链传动的张紧、安装、维护方法。
任务二、链传动的应用 主要内容
§6-1 链传动的工作原理、特点、与应用 §6-2 链传动的传动比及类型 §6-3 滚子链及链轮结构 §6-4 链传动的布置、张紧和润滑

1．链传动的组成：主动链轮、从动链轮和链条。 2．链传动的应用特点。 3．链传动的传动比计算。 4．套筒滚子链的结构、标记及接头形式。 5．齿形链的应用。
思考题
滚子链传动的失效形式？ 链传动的优缺点？
2）效率较高，一般可达0.95-0.98容易实现多 轴传动；
3）安装精度要求较低，成本低； 4）适用于中心距较大的传动； 5)传动功率大； 6）能在低速、重载和高温条件下，以及尘土 飞扬、淋水淋油等不良环境中工作。
缺点
1）瞬时传动比不恒定，瞬时链速不恒定； 2）传动的平稳性差，有噪音； 3）安装维护要求较高； 4）无过载保护。
3.销轴与套筒的胶合；在润滑不当或链轮转速过高 时，链条铰链的销轴和套筒的工作表面会因润滑油 膜破坏，在高温、高压下直接接触导致两表面粘结， 相对运动使粘结部位撕开，形成表面撕开而损坏， 称为胶合。因而要限制链传动的极限转速
4.滚子套筒的冲击疲劳破坏；
5.过载拉断。
3.7 链传动的布置
3.8 链传动的张紧
08A － 1 － 88 GB/T 1243－1997 标准编号
链节数为88节 单排 链号为08A（节距为12.70 mm）
二、链轮
整体式： 小直径的链轮 孔板式： 中等尺寸的链轮 组合式：大直径的链轮
整体式链轮
孔板式链轮
组合式链轮
实心式
孔板式
焊接式
组合式
3.6 滚子链传动的失效形式
链轮和链条相比，链轮的强度高，使用寿命较长， 所以链传动的失效，主要是链条的失效，其主要失 效形式是 1.链板疲劳破坏； 链条各元件在变应力作用下，经过一定循环次数， 链板发生疲劳断裂，滚子、套筒表面出现疲劳点蚀 和疲劳裂纹。在正常润滑条件下，链板的疲劳强度 是决定链传动承载能力的主要因素。 2.链条铰链磨损； 铰链磨损会使链节距增大而产生跳齿和脱链。该失 效形式一般发生在开式或润滑不良的链传动中。
