技术交流1002019年第5期池塘循环流水养殖系统专栏池塘循环流水养殖系统基本原理(六)池塘集约化养殖技术和池塘循环流水养殖系统(IPA/IPRS)是一项现代化的水产养殖技术,最早在美国兴起。
在渔业转型升级大背景下,池塘集约化养殖技术和IPRS逐渐得到国内水产养殖从业人员的重视,近年来,浙江、安徽、江苏等地修建了多条IPRS系统,并取得了显著效益。
为增进读者对IPRS的了解,本刊将对IPRS的建造和技术管理进行连续介绍,供学习参考。
池水的充气与交换充气和水流装置——增氧推水设备安置在流水槽的上游。
通常还要用一个连接法兰,以便可以调节增氧推水设备在水中的位置。
有些养殖场会用铝合金在流水槽上游端悬挂增氧推水设备。
该铝合金挂壁安装在流水槽墙的顶部,且用木垫片调整其位置。
支撑臂也有不同的调节孔,使增氧推水设备的上沿部分保持高出池水面至少2cm ~3cm 。
鼓风机可以安装在紧邻跑道流水槽的墙体顶部,上有顶棚保护;也可建在防风雨工棚内。
如果是安装在跑道旁边的工棚内,需要选择适当大小的输气管,以防止气流减少,确保其能正常通向每组曝气管。
从一个鼓风机引出的输气管通常要配套使用6cm ~7.5cm 的PVC 管。
增氧推水设备示意图技术交流1012019年第5期系统中有配电设备或供电线路,为驱动IPRS 系统的鼓风机或其他设备提供电力。
全天候照明系统对于系统的管理是非常重要的。
在设计IPRS 系统时就应事先规划好鼓风机的线路布设和照明系统。
在流水槽的上下游端分别铺设工作跑道或平台。
这些跑道通常要延伸穿越所有流水养殖,这对于IPRS 系统的有效管理是非常关键的。
在这些工作平台上可以进行投饲或执行各种管理任务。
这些平台一般宽1m ~1.2m ,可建成混凝土、木质或钢架结构,其能跨越5m 宽的跑道,中央部分要能承重250kg ~500kg 。
导流设施连接在流水槽下游的外墙,从水面一直延伸至池塘底部。
如前所述,该设施的作用是帮助引导水流绕着整个池塘流动。

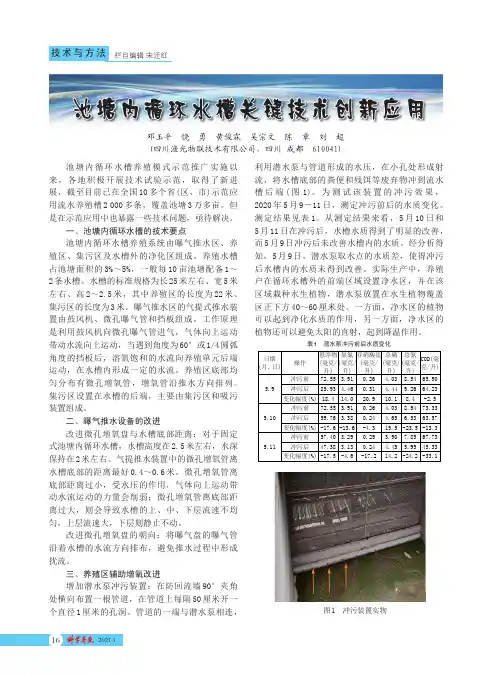

2021.1池塘内循环水槽养殖模式示范推广实施以来,各地积极开展技术试验示范,取得了新进展,截至目前已在全国10多个省(区、市)示范应用流水养殖槽2000多条,覆盖池塘3万多亩。
但是在示范应用中也暴露一些技术问题,亟待解决。
一、池塘内循环水槽的技术要点池塘内循环水槽养殖系统由曝气推水区、养殖区、集污区及水槽外的净化区组成。
养殖水槽占池塘面积的3%~5%,一般每10亩池塘配备1~2条水槽。
水槽的标准规格为长25米左右、宽5米左右、高2~2.5米,其中养殖区的长度为22米、集污区的长度为3米。
曝气推水区的气提式推水装置由鼓风机、微孔曝气管和挡板组成。
工作原理是利用鼓风机向微孔曝气管进气,气体向上运动带动水流向上运动,当遇到角度为60°或1/4圆弧角度的挡板后,溶氧饱和的水流向养殖单元后端运动,在水槽内形成一定的水流。
养殖区底部均匀分布有微孔增氧管,增氧管沿推水方向排列。
集污区设置在水槽的后端,主要由集污区和吸污装置组成。
二、曝气推水设备的改进改进微孔增氧盘与水槽底部距离:对于固定式池塘内循环水槽,水槽高度在2.5米左右,水深保持在2米左右。
气提推水装置中的微孔增氧管离水槽底部的距离最好0.4~0.6米,微孔增氧管离底部距离过小,受水压的作用,气体向上运动带动水流运动的力量会削弱;微孔增氧管离底部距离过大,则会导致水槽的上、中、下层流速不均匀,上层流速大,下层则静止不动。
改进微孔增氧盘的朝向:将曝气盘的曝气管沿着水槽的水流方向排布,避免推水过程中形成扰流。
三、养殖区辅助增氧改进增加潜水泵冲污装置:在防回流墙90°夹角处横向布置一根管道,在管道上每隔50厘米开一个直径1厘米的孔洞。
管道的一端与潜水泵相连,利用潜水泵与管道形成的水压,在小孔处形成射流,将水槽底部的粪便和残饵等废弃物冲到流水槽后端(图1)。
为测试该装置的冲污效果,2020年5月9-11日,测定冲污前后的水质变化。
测定结果见表1。
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
2020.11江新华1荣仕屿2(1.玉林市水产技术推广站,广西玉林537000;2.广西壮族自治区水产技术推广站,广西南宁530022)池塘工程化循环水养殖分为养殖区水槽建造和槽内养殖管理、外塘净化区水质管控和养殖尾水净化3个部分。
总技术要点是槽内养鱼、外塘养水、尾水处理、内外循环。
为了便于人工操作,现制定出养殖技术操作要点如下。
一、养殖区水槽建造和槽内养殖管理1.水槽建造(1)池塘要求:面积在20亩以上,常年水位不低于1.5米。
(2)流水槽建造要求流水槽面积:占池塘总面积的2%~3%,其中单槽养殖区110米2(长22米、宽5米、深2~2.5米),吸污区15~30米2(长3~6米、宽5米、深2~2.5米)。
配套设施:推水系统每槽1套,功率2.2千瓦;增氧系统每3槽1套,功率3千瓦;吸污系统每3槽1套,功率3千瓦。
配备有足额功率备用发电机组,物联网远程控制系统呼叫控制中心。
2.槽内养殖管理要求(1)养殖品种、规格和数量(表1)表1跑道养鱼放养品种、规格和密度(单槽)(2)鱼苗下槽前的准备工作检查设备:检查推水系统、增氧系统和吸污系统运行是否正常;检查拦鱼栅是否牢固、到位,并填写好设备安全检查表格(内容包括检查时间、检查项目、运行情况、整改项目和检查人等信息)。
加装防撞网:放苗后的前15天是各品种鱼苗在流水环境下养殖的训练和适应期,容易在推水系统前端发生顶水和撞网现象,造成鱼体损伤。
因此必须加装防撞网。
防撞网的网材选用普通涤陵山坳地,分区建设高标准养殖车间,解决了设施渔业用地难问题,提高了闲杂地的利用价值。
2.节约用水利用分级用水、分级养殖、分级排污的设计,使有限的水源得到最大利用,达到节水目的。
3.减少耗电利用上下级鱼池间的跌水,以及水面的射流和水底涌流,使养殖水体溶氧达标,基本不用机械增氧,达到节电目的。
4.减轻污染通过污物集中处理以及水生动植物的自净,减轻了养殖废物对环境的污染,达到环保的目的。
池塘集约化养殖技术和池塘循环流水养殖系统(IPA/IPRS)是一项现代化的水产养殖技术,最早在美国兴起。

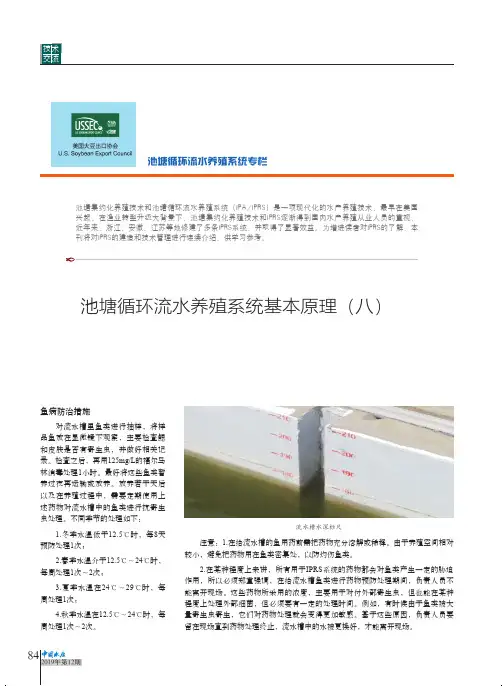

在渔业转型升级大背景下,池塘集约化养殖技术和IPRS逐渐得到国内水产养殖从业人员的重视,流水槽水深标尺注意:1.在给流水槽的鱼用药前需把药物充分溶解或稀释。
由于养殖空间相对较小,避免把药物用在鱼类密集处,以防灼伤鱼类。
2.在某种程度上来讲,所有用于IPRS系统的药物都会对鱼类产生一定的胁迫作用,所以必须郑重强调,在给流水槽鱼类进行药物预防处理期间,负责人员不能离开现场。
这些药物所采用的浓度,主要用于对付外部寄生虫,但也能在某种程度上处理外部细菌,但必须要有一定的处理时间。
例如,有时候由于鱼类被大量寄生虫寄生,它们对药物处理就会变得更加敏感。
基于这些原因,负责人员要留在现场直到药物处理终止,流水槽中的水被更换好,才能离开现场。
水槽的数量和大小是由池塘的水体积决定的,而不是取决于池塘表面积。
所以,在确定了池塘中所要兴建流水槽的大小和数量后,我们现在要关注的是IPRS流水槽中鱼类的合理放养密度问题。
流水槽设计能生产的鱼类数量,是与其所在大池塘的水体积相匹配的。
鉴于这一事实,我们在流水槽中放养的鱼类数量和规格要最适合于IPRS系统的总容积。
为了给新的管理人员取得用池塘循环流水养殖技术的经验,我们推荐设定一个每立方米的目标生物量作为起始目标(以草鱼为例),这个每立方米目标生物量设定在150kg左右。
当管理人员对池塘循环殖流水槽来生产,其放养的规格是25g~30g或更小的鱼种。
正如前几节中提到的,多级养殖技术比所有流水槽都养殖同一规格商品鱼的方法更有优势,后者会限制鱼类的生长和年产量,加大各个层面上的风险。
我们推荐经营者采用多级养殖技术来增加产品上市的机会和降低经营的风险。
多级养殖技术能确保在每年的不同时间销售产品的机会,这从资金周转而言也是一个很吸引人的经营策略。
流水槽鱼类的捕捞因为所有养殖的鱼类已经在限制IPRS双插槽,第二个拦鱼栅网目较小,用于养殖小规格鱼种。

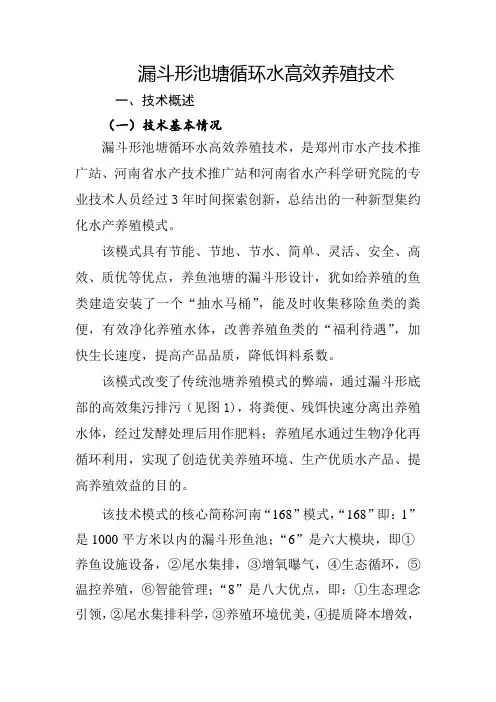

漏斗形池塘循环水高效养殖技术一、技术概述(一)技术基本情况漏斗形池塘循环水高效养殖技术,是郑州市水产技术推广站、河南省水产技术推广站和河南省水产科学研究院的专业技术人员经过3年时间探索创新,总结出的一种新型集约化水产养殖模式。
该模式具有节能、节地、节水、简单、灵活、安全、高效、质优等优点,养鱼池塘的漏斗形设计,犹如给养殖的鱼类建造安装了一个“抽水马桶”,能及时收集移除鱼类的粪便,有效净化养殖水体,改善养殖鱼类的“福利待遇”,加快生长速度,提高产品品质,降低饵料系数。
该模式改变了传统池塘养殖模式的弊端,通过漏斗形底部的高效集污排污(见图1),将粪便、残饵快速分离出养殖水体,经过发酵处理后用作肥料;养殖尾水通过生物净化再循环利用,实现了创造优美养殖环境、生产优质水产品、提高养殖效益的目的。
该技术模式的核心简称河南“168”模式,“168”即:1”是1000平方米以内的漏斗形鱼池;“6”是六大模块,即①养鱼设施设备,②尾水集排,③增氧曝气,④生态循环,⑤温控养殖,⑥智能管理;“8”是八大优点,即:①生态理念引领,②尾水集排科学,③养殖环境优美,④提质降本增效,⑤产品质量优良,⑥操作管理方便,⑦节能高效智能,⑧组装配套灵活,能很好解决水产养殖污染、鱼类疾病爆发、水产品质量安全隐患等渔业可持续发展的问题,促进水产养殖业绿色健康发展。
图1 漏斗形池塘剖面图(效果图)(二)技术示范推广情况2018年河南省千户源农业科技园,利用“168”鱼池+莲藕池养殖草鱼,1000平方米生产商品鱼18160千克,饲料系数1.01,培育鱼种、养殖成鱼过程中水质良好,无鱼病发生,效果显著。
2019年郑州龙祥水产养殖有限公司新乡基地、荥阳富发水产养殖合作社分别在加州鲈、罗非鱼、草鱼、丁桂等品种养殖,平均600平方米,分别达到7500千克、34000千克、21000千克、17000千克。
2020年3月,郑州龙祥水产养殖有限公司又在中牟基地380亩土地再建39座“168”鱼池,进行了加州鲈、丁桂、草鱼、罗非鱼和锦鲤养殖,与莲藕池、稻田结合,形成循环,实现了鱼、莲、稻三丰收。
技术交流1012019年第4期池塘循环流水养殖系统专栏池塘循环流水养殖系统基本原理(五)池塘集约化养殖技术和池塘循环流水养殖系统(IPA/IPRS)是一项现代化的水产养殖技术,最早在美国兴起。
在渔业转型升级大背景下,池塘集约化养殖技术和IPRS逐渐得到国内水产养殖从业人员的重视,近年来,浙江、安徽、江苏等地修建了多条IPRS系统,并取得了显著效益。
为增进读者对IPRS的了解,本刊将对IPRS的建造和技术管理进行连续介绍,供学习参考。
增氧推水设备(WWU)—水体交换和池塘水体流动IPRS技术的核心是要让整个养殖池塘的水体保持更有效和不停的充气与混合,并且让这些经充分充气的池水不断地流经每条流水槽。
要使大量水体流动,传统方法通常需要消耗巨大的能量。
但是,新型的增氧推水设备采用低压力、大风量的鼓风机为一组安装在水下限定区域的曝气管输气,其运行效率非常高。
因为空气被导入曝气管,它们能把小气泡释放在水体中,并与水体充分接触。
这个理念实际上就是用了一种大规模的气提式增氧方法。
这一举措产生的混合气水被限制在底部的导流罩中,从而使上升的气水团在其作用下形成很强的定向水流。
这种水的运动很大,从而产生了大的水流和惯性,能够在很短时间内能使整个池塘的水在池塘内形成环流。
我们充分利用这种增氧推水设备的功能来不断地将水体流经每条养殖流水槽和在池塘内大循环。
这个作用越大,其驱动的水循环和水的混合速率就越大。
定向的水流运动也提供了一种收集大量固体废弃物的好方法,能把由鱼类产生的粪便等集中于流水槽下游的集污区(也称滞留区QZ)。
集污区在最下游部分形成(一般在流水槽下游的3m~5m处),此处作为废弃物沉淀收集区域。
鼓风机对推水设备和曝气混合的参数需求:(1)鼓风机必须经久耐用;(2)最小指标是170m3/h气体输出;(3)鼓风机的输出功率因型号大小和曝气管在水下的深度而变化;(4)一个IPRS系统需要至少3个~4个鼓风机。
推水设备的关键部分——曝气管:(1)建议采用带有Aero-tube商标和蓝彩条的曝气管;(2)该曝气管的效率为2.25m3/m/h;(3)该操作要求适用于特定的曝气管水下深度,最好是1m~1.25m。

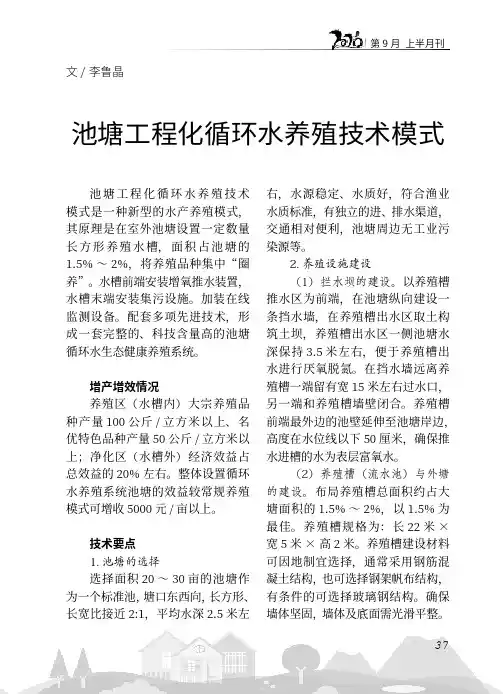

37第9月 上半月刊文/ 李鲁晶池塘工程化循环水养殖技术模式池塘工程化循环水养殖技术模式是一种新型的水产养殖模式,其原理是在室外池塘设置一定数量长方形养殖水槽,面积占池塘的1.5%~2%,将养殖品种集中“圈养”。
水槽前端安装增氧推水装置,水槽末端安装集污设施。
加装在线监测设备。
配套多项先进技术,形成一套完整的、科技含量高的池塘循环水生态健康养殖系统。
增产增效情况养殖区(水槽内)大宗养殖品种产量100公斤/立方米以上、名优特色品种产量50公斤/立方米以上;净化区(水槽外)经济效益占总效益的20%左右。
整体设置循环水养殖系统池塘的效益较常规养殖模式可增收5000元/亩以上。
技术要点1.池塘的选择选择面积20~30亩的池塘作为一个标准池,塘口东西向,长方形、长宽比接近2:1,平均水深2.5米左右,水源稳定、水质好,符合渔业水质标准,有独立的进、排水渠道,交通相对便利,池塘周边无工业污染源等。
2.养殖设施建设(1)拦水坝的建设。
以养殖槽推水区为前端,在池塘纵向建设一条挡水墙,在养殖槽出水区取土构筑土坝,养殖槽出水区一侧池塘水深保持3.5米左右,便于养殖槽出水进行厌氧脱氮。
在挡水墙远离养殖槽一端留有宽15米左右过水口,另一端和养殖槽墙壁闭合。
养殖槽前端最外边的池壁延伸至池塘岸边,高度在水位线以下50厘米,确保推水进槽的水为表层富氧水。
(2)养殖槽(流水池)与外塘的建设。
布局养殖槽总面积约占大塘面积的1.5%~2%,以1.5%为最佳。
养殖槽规格为:长22米×宽5米×高2米。
养殖槽建设材料可因地制宜选择,通常采用钢筋混凝土结构,也可选择钢架帆布结构,有条件的可选择玻璃钢结构。
确保墙体坚固,墙体及底面需光滑平整。
编辑:王勇***********************建设养殖槽需通过有资质建筑设计院设计后方可施工。
在养殖槽的前端安装气提式增氧推水设备,推水区长度一般在2米左右,下游建鱼类排泄物沉淀收集池并安装吸污设备。
健康高效,自动吸污——池塘循环流水养殖系统了解一下?(IPA/IPRS)是一项现代化的水产养殖技术,最早在美国兴起。
在渔业转型升级大背景下,池塘集约化养殖技术和IPRS逐渐得到国内水产养殖从业人员的重视,近年来,浙江、安徽、江苏等地修建了多条IPRS系统,并取得了显著效益。
为增进读者对IPRS的了解,本公众号将对IPRS的建造和技术管理进行连续介绍,供学习参考。
池塘循环流水养殖系统基本原理(一)现代集约化池塘养殖技术和池塘循环流水养殖系统(IPA/IPRS),最早是数年前在美国奥本大学、克莱姆森大学,及随后在密西西比州立大学研发起来的。
图1和图2反映了早期的小规模池塘循环流水养殖系统的模型,是由奥本大学的马萨和拉泽尔开发的。
图1 图示为正确的IPRS系统中水流方向图2 IPRS系统俯视图,可看到养殖流水槽。
该系统设计应靠近塘埂,方便操作。
另外可再建设一条相对窄点的流水槽(宽度大约为2.5米~3米),用于鱼种生产美国阿拉巴马和世界上其他地方的池塘循环流水养殖系统(IPRS)的研发结果展示出了其在商业化养殖方面三倍的产量改善,体现了相同成本下更高的生产效率。
要想在世界各地都能复制或达到这个高生产力水平和效率,了解并遵照池塘循环流水养殖系统的基本原理是非常关键的。
该养殖系统在功能上与传统池塘养殖有相同之处,但在设计和管理上却有很大的差异,从而能达到养殖产量的显著提高。
1.这是一个微流水养殖系统。
维护池塘内水体的充分混合和连续流动是至关重要的,这样才能加快对由于投饲所产生的污染负荷的有效处理。
池塘循环流水养殖系统最关键的重要原理是通过安装在流水槽上游的增氧推水设备的连续运行,使水体得到最适混合和流动。
在整个池塘中保持连续的水体流动和混合,能改变其浮游生物优势种的组成及其稳定性,增加有益细菌的存在,加速污染物被分解的速率,减少传统池塘中容易出现的水质指标的过度波动。
2.因为在池塘循环流水养殖系统中鱼类被养殖在某一个特定的空间,因此需要优质全价的配合饲料,来保障获得最佳的成活率、产量和饲料转化效率(FCR)。
