西门子LMV5X含变频调试步骤流程(欧科燃烧器)

  • 格式：doc
  • 大小：56.50 KB
  • 文档页数：6

西门子LMV5X控制器调试步骤
一、调试前准备工作：确认接线无误，检查线路无误后，确认程控器电源接线正确，输入AC220V，确认后上电。

二、调试步骤
User=用户
Service=服务
OEM=燃烧器/锅炉制造商
在Service级和OEM级是有密码保护的。

Service级密码为“9876”
OEM级密码为“START”
按下面方式来进行设置LMV52的参数设定。

1 、密码登陆
PW Login/输入密码
2、设ID,建立新ID名，
Updating / BurnerID /设定ID名。

3、选择点火方式
Params&Display/BurnerControl/Configuration/ConfigGeneral/ FuelTrainGas/DirectIgnG (直接点火) Pilot Gp1（中间点火）Pilot Gp2（旁路点火）
4、定义伺服电机
按钮的指示灯在执行器内部，把执行器外壳打开可见，红按钮是用于定址的。

在还没有寻址的时候LED指示灯是常亮状态，定义方法
Params &Display/Actuators/Addressing
当选择要定义的执行器时，AZL5会提示我们去按执行器的红色按钮，按完按钮后AZL5再一次提示执行器地址设定成功。

寻址成功后执行器上的指示灯会连续闪烁。

指示灯不闪烁代表执行器寻址没有成功，没有成功就要重新设定，如果之前设定已经成功的执行器AZL5会提示该执行器已被使用，想要删除地址长按执行器上的红色按钮8~10秒，指示灯常亮地址被删除。

5、设定执行器的旋向
Params&Display/Actuators/DirectionRot/Delete Curves(清除曲线)、1 AirActuator、2 GasActuat(Oil)、3 OilActuator、
当要选定执行器要旋转的方向时AZL5会提示；
standard（逆时针） reversed（顺时针）
根据现场的需求来选择。

如果需要重新设定方向时，只有删除《Delete Curves删除曲线》后才能更改。

注意；前面的执行器和最后一个执行器的跳线不一样，
前面执行器跳线如下图；后面执行器跳线如下图；
表示执行器CANbus总线终端，6、停用或启用执行器
Params &Display/RationControl/GasSettings/AuxActuator
根据需要选择（停用deactivated）或（启用activated）执行器8、手动开关伺服电机
Params&Display/RatioControl/RatioControl/CurveParams/Manual 9、初始位置设定
Params&Display/RatioControl/GasSettings/SpecialPositions/Ho mePos/HomePosAIR(风门初始位置) HomePosGas（气门初始位置）HomePosVSD（变频初始位）
10、设置前吹扫位
Params&Display/RatioControl/GasSettings/SpecialPositions/Pr epurgePos/PrepurgePosAir(风门前吹扫位)
11、点火位设定
Params&Display/RatioControl/GasSettings/SpecialPositions/Ig nitionPos/IgnitionPosGas(气门点火位)/IgnitionPosAir（风门点火位）
12、设定后吹扫位置
Params&Display/RatioControl/GasSettings/SpecialPositions/Po stpurgePos/PostpurgePosGas(气门后吹扫位)/PostpurgePosAir（风门后吹扫位）
13、设定检漏方式
Params&Display/BurnerControl/ValveProving/ValveProvingType/ No VP(无检漏)、VP startup（前检漏）、VP shutdown（后检漏）、VP
stup/shd（前后都检漏）
14、风机接触器连锁选择
Params&Display/BurnerControl/Configuration/ConfigIn/Output/ FGR-PS/FCC/FCC/deactivated（停用）
15、高、低气压连锁选择
Params&Display/BurnerControl/Configuration/ConfigIn/Output/ GasPressure-Min(低气压)GasPressure-Max（高气压）
根据需求选择deactivated（停用）,activated（启用）
16、燃烧器启停选择
ManualOperation/Autom/Manual/Off/Automatic(外部控制)
17、负荷控制选择
Params&Display/LoadController/Configuration/LC_OptgMode/Ext LC X5-03(外部PID控制)
三、设定空燃比曲线
1、Params&Display/RatioControl/GasSettings/CurveParams/Poin t
2、在POINT里边选择1点到15点，每个点的风气配比调试正常后确认保存，退出保存。

四、变频控制时需要修改的参数
1、无负荷条件下VSD的反应：
parms&display/vsdmodule/relraseconct/open
2、选择速度传感器每次运行的脉冲数量：
parms&display/vsdmodule/configuration/speed/num puls per
r/3/
3、选择频率控制输出电流范围：
parms&display/vsdmodule/configuration/speed/Setpoint output/4-20mA
4、风机速度的标准化；（起炉前必须要做）
parms&display/vsdmodule/configuration/speed/standardization /activated
5、停机时是否减到小负荷停炉：
params/display/times/timesshut-down/maxtmelow fire/选择0.2为直接停炉、选择20秒时，接到停炉信号会减到最小负荷且到20秒时才停炉。

6、选择变频和辅助执行器的启停：
params/display/ratio control/gsa settings/VSD/如果没有辅助执行器选择VSD,如果有一个辅助执行器选择VSD+AUX3
7、定义辅助执行器地址（同其他伺服电机地址定义类似）
8、定义辅助执行器特殊位置（含初始位置，前后吹扫位置，点火位置，）（同其他伺服电机地址定义类似）
9、注意事项：
a. 报A1 0E故障，原因是斜坡时间设置太短、处理办法：params/display/ratio control/times/operatrampmode设为60s params/display/ratio control/times/timenoflame设为60s
b.报1E 10故障，原因是：特殊位置没有到达，查看变频器最小和最大频率设置是否合理。

C.报44 0A故障，原因是：打开了启动释放燃气，处理方式：guanParams&Display/BurnerControl/Configuration/ConfigIn/Out put/startreleasegas/deactibated
或不要短接X7-03。

合集下载

变频器怎么调试基本调试方法和步骤

变频器怎么调试基本调试方法和步骤

变频器怎么调试基本调试方法和步骤变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置，能实现对交流异步电机的软起动、变频调速、提高运转精度、改变功率因数、过流/过压/过载保护等功能。

想要变频器能够成功的应用到各种负载中,得到长期稳定的运行,必须进行相应的调试步骤才行。

一、变频器的空载通电验1、将变频器的接地端子接地。

2、将变频器的电源输入端子经过漏电保护开关接到电源上。

3、检查变频器显示窗出厂显示是否正常，如果不正确，应复位，否则要求退换。

4、熟悉变频器的操作键。

一般的变频器均有运行(RUN)、停止(STOP)、编程(PROG)、数据P确认(DATAPENTER)、增加(UP、▲)、减少(DOWN、“)等6个键，不同变频器操作键的定义基本相同。

此外有的变频器还有监视(MONITORPDISPLAY)、复位(RESET)、寸动(JOG)、移位(SHIFT)等功能键。

二、变频器带电机空载运行1、设置电机的功率、极数，要综合考虑变频器的工作电流。

2、设定变频器的最大输出频率、基频、设置转矩特性。

通用变频器均备有多条VPf曲线供用户选择，用户在使用时应根据负载的性质选择合适的VPf曲线。

如果是风机和泵类负载，要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。

为了改善变频器启动时的低速性能，使电机输出的转矩能满足生产负载启动的要求，要调整启动转矩。

在异步电机变频调速系统中，转矩的控制较复杂。

在低频段，由于电阻、漏电抗的影响不容忽略，若仍保持VPf为常数，则磁通将减小，进而减小了电机的输出转矩。

为此，在低频段要对电压进行适当补偿以提升转矩。

一般变频器均由用户进行人工设定补偿。

3、将变频器设置为自带的键盘操作模式，按运行键、停止键，观察电机是否能正常地启动、停止。

4、熟悉变频器运行发生故障时的保护代码，观察热保护继电器的出厂值，观察过载保护的设定值，需要时可以修改。

变频器的使用人员可以按变频器的使用说明书对变频器的电子热继电器功能进行设定。

西门子变频器接线及常用参数设置

西门子变频器接线及常用参数设置

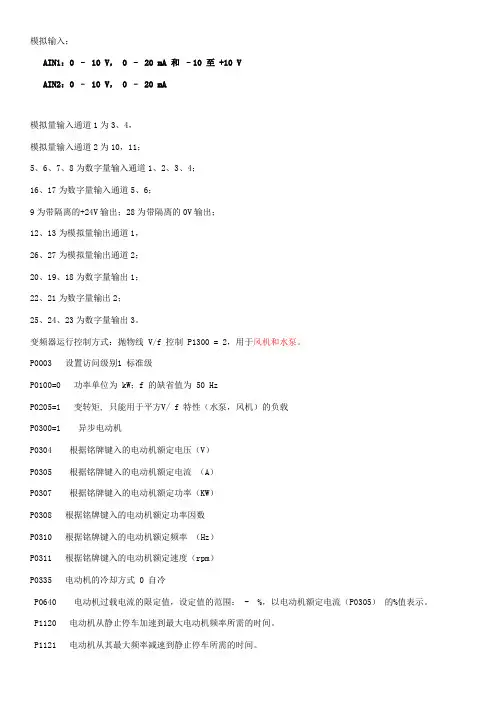

模拟输入；AIN1：0 – 10 V， 0 – 20 mA 和–10 至 +10 VAIN2：0 – 10 V， 0 – 20 mA模拟量输入通道1为3、4，模拟量输入通道2为10，11；5、6、7、8为数字量输入通道1、2、3、4；16、17为数字量输入通道5、6；9为带隔离的+24V输出；28为带隔离的0V输出；12、13为模拟量输出通道1，26、27为模拟量输出通道2；20、19、18为数字量输出1；22、21为数字量输出2；25、24、23为数字量输出3。

变频器运行控制方式：抛物线 V/f 控制 P1300 = 2，用于风机和水泵。

P0003 设置访问级别1 标准级P0100=0 功率单位为 kW；f 的缺省值为 50 HzP0205=1 变转矩, 只能用于平方V/ f 特性（水泵，风机）的负载P0300=1 异步电动机P0304 根据铭牌键入的电动机额定电压（V）P0305 根据铭牌键入的电动机额定电流（A）P0307 根据铭牌键入的电动机额定功率（KW）P0308 根据铭牌键入的电动机额定功率因数P0310 根据铭牌键入的电动机额定频率（Hz）P0311 根据铭牌键入的电动机额定速度（rpm）P0335 电动机的冷却方式 0 自冷P0640 电动机过载电流的限定值，设定值的范围： - %，以电动机额定电流（P0305）的%值表示。

P1120 电动机从静止停车加速到最大电动机频率所需的时间。

P1121 电动机从其最大频率减速到静止停车所需的时间。

P1300 控制方式设为2变频器默认端子5（DIN1）为启停控制变频器可自定义端子输入是高电平有效还是低电平有效，P0725=0 低电平有效P0725=1 高电平有效，默认值为1即端子高电平有效。

P0700=2 由端子排输入控制。

西门子变频器参数设置二

西门子变频器参数设置二

西门子变频器参数设置和实操
二、变频器主电路和控制回路接线方式

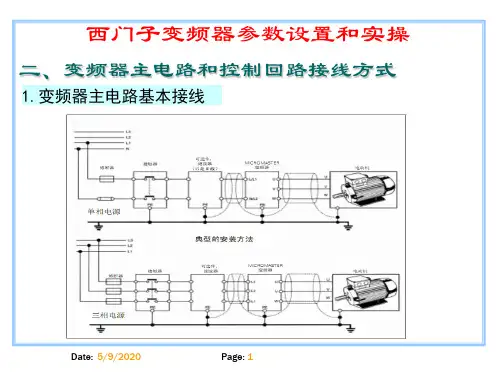

1.变频器主电路基本接线
