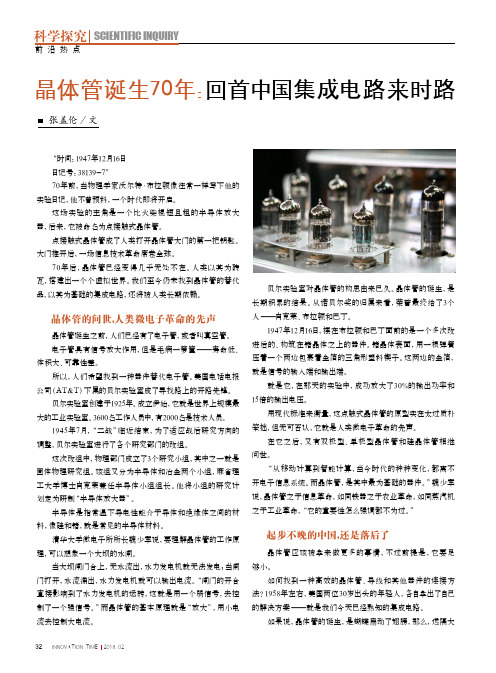

32 INNOVATION TIME 2018.02“时间：1947年12月16日日记号：38139-7”70年前，当物理学家沃尔特·布拉顿像往常一样写下他的实验日记，他不曾预料，一个时代即将开启。

这场实验的主角是一个比火柴棍短且粗的半导体放大器，后来，它被命名为点接触式晶体管。

点接触式晶体管成了人类打开晶体管大门的第一把钥匙。

大门推开后，一场信息技术革命席卷全球。

70年后，晶体管已经变得几乎无处不在。

人类以其为砖瓦，搭建出一个个虚拟世界。

我们至今仍未找到晶体管的替代品，以其为基础的集成电路，还将被人类长期依赖。

晶体管的问世，人类微电子革命的先声晶体管诞生之前，人们已经有了电子管，或者叫真空管。

电子管具有信号放大作用，但是毛病一箩筐—寿命低、体积大、可靠性差。

所以，人们希望找到一种器件替代电子管。

美国电话电报公司（AT&T）下属的贝尔实验室成了寻找路上的开路先锋。

贝尔实验室创建于1925年。

成立伊始，它就是世界上规模最大的工业实验室。

3600名工作人员中，有2000名是技术人员。

1945年7月，“二战”临近结束，为了适应战后研究方向的调整，贝尔实验室进行了各个研究部门的改组。

这次改组中，物理部门成立了3个研究小组，其中之一就是固体物理研究组。

该组又分为半导体和冶金两个小组，麻省理工大学博士肖克莱兼任半导体小组组长。

他将小组的研究计划定为研制“半导体放大器”。

半导体是指常温下导电性能介于导体和绝缘体之间的材料，像硅和锗，就是常见的半导体材料。

清华大学微电子所所长魏少军说，要理解晶体管的工作原理，可以想象一个大坝的水闸。

当大坝闸门合上，无水流出，水力发电机就无法发电；当闸门打开，水流涌出，水力发电机就可以输出电流。

“闸门的开合直接影响到了水力发电机的运转，这就是用一个弱信号，去控制了一个强信号。

”而晶体管的基本原理就是“放大”，用小电流去控制大电流。

贝尔实验室对晶体管的构思由来已久。

集成电路发展历程集成电路是指将许多电子器件和元件（如晶体管、电阻、电容等）集成在一片半导体芯片上的一种电路。

它的发展历程可以追溯到20世纪50年代初期，经历了几个重要的发展阶段。

在20世纪50年代初期，集成电路的概念被提出，但当时的技术水平还无法实现。

当时的电子器件都是通过手工焊接或者插入连接来进行组装，生产效率低且易出错。

然而，随着半导体技术的发展，1958年，美国的杰克·基尔比发明了第一个三极管集成电路，标志着集成电路的诞生。

1960年代，随着工艺技术的不断进步，首先出现了小规模集成电路（SSI），即将数十个元件集成到一块芯片上。

这一阶段的集成电路主要用于军事和航天领域，在计算机领域起到了关键的作用。

1970年代，随着大规模集成电路（LSI）的出现，集成电路的规模和复杂度大幅提升。

LSI能够集成上百个功能器件，进一步降低了电子产品的体积和功耗。

在这一阶段，集成电路开始应用于计算机、通信和消费电子等领域，推动了电子产品的普及化和迅速发展。

1980年代至今，超大规模集成电路（VLSI）的出现将集成电路的规模和复杂度推向了一个新的高度。

通过进一步缩小元件的尺寸和提高制造工艺，VLSI可以集成上千个功能器件。

这使得计算机的性能大幅提升，电子产品的功能越来越丰富。

随着集成电路的不断发展，现代集成电路已经实现了极高的集成度和性能。

目前，高密度、高性能的微处理器是集成电路的代表，成为现代计算机和电子产品的核心。

此外，非易失性存储器（如闪存）和数字信号处理器等新型集成电路也在不断涌现，推动着信息技术的快速发展。

总的来说，集成电路的发展历程是一个不断突破技术限制、提高集成度和性能的过程。

从最初的三极管集成电路到现在的超大规模集成电路，集成电路的发展不仅推动了电子产品的发展，也对社会经济产生了巨大影响。

随着技术的不断进步，人们对集成电路的期望也越来越高，相信未来集成电路的发展前景会更加广阔。

集成电路的发展历程和未来趋势集成电路（Integrated Circuit，简称IC）是将多个电子元件（如晶体管、电容、电阻等）集成到一块半导体芯片上的技术。

集成电路的发展历程源远流长，经历了多个重要的里程碑，同时也展现出令人期待的未来趋势。

集成电路的发展可以追溯到20世纪50、60年代，当时电子器件已经普及运用，但由于电子元件体积大、成本高、制造工艺复杂等因素的限制，使得电子设备成本昂贵且体积庞大。

此时，人们开始希望能够将多个电子元件集成到一块芯片上，以提高器件的性能和成本效益。

1959年，杰克·基尔比（Jack Kilby）在德州仪器公司（Texas Instruments）发明了第一颗集成电路，它是由几个晶体管和其他电子元件组成的。

而同年，罗伯特·诺伊斯（Robert Noyce）在Fairchild Semiconductor公司也独立发明了集成电路，并且将其制造工艺不断改进，进一步推动了集成电路的发展。

自那以后，集成电路技术取得了长足的进步。

1965年，戈登·摩尔（Gordon Moore）提出了著名的摩尔定律，预言了集成电路中晶体管的数量每隔18~24个月会翻一番，而成本则会减少一半，这也推动了集成电路技术的迅速发展。

随着工艺水平的不断提高，集成电路在功能、速度、功耗和体积上都取得了显著进步。

1968年，Intel公司推出了第一款8位微处理器，极大地推动了计算机的发展。

20世纪70年代初，随着NMOS工艺的发展，集成电路进入了第二代制程时代。

但由于功耗和成本问题，对功耗要求很高的应用领域，如移动通信等并未普及集成电路。

1980年代，CMOS工艺的出现改变了这一局面，由于CMOS工艺可以在大规模集成电路上实现低功耗设计，CMOS技术成为主导。

这一改变为后来的计算机和通信领域的快速发展打下了基础。

到了21世纪，集成电路的发展呈现出越来越多的应用领域。

首先是个人电子设备的普及，如智能手机、平板电脑等，这些设备都离不开高性能的处理器和存储器。

集成电路发展史上的重要事件集成电路（Integrated Circuit，简称IC）是一种将大量电子元器件集成在一块半导体材料上的微小芯片，是现代电子技术的核心和基础。

自从第一块集成电路诞生以来，集成电路发展经历了许多重要的事件，这些事件不仅推动了集成电路技术的进步，也对整个电子行业产生了深远的影响。

第一个重要事件是集成电路的诞生。

1958年，美国的杰克·基尔比和罗伯特·诺伊斯成功制造出了世界上第一块集成电路。

这个集成电路仅包含了几个晶体管，但它的诞生标志着集成电路时代的开始。

集成电路的出现使得电子元器件的体积大幅缩小，功耗大幅降低，性能大幅提升，为后续的发展奠定了基础。

接下来的重要事件是集成电路的规模化生产。

20世纪60年代，美国的几家公司开始将集成电路的生产实现规模化，并逐步推动了集成电路产业的发展。

其中最具代表性的是英特尔公司的创始人之一戈登·摩尔提出的“摩尔定律”。

他预测集成电路的晶体管数量每隔18个月将翻一番，而价格将减少一半。

这一定律的提出使得集成电路产业保持了持续的进步和发展，推动了电子产品的普及和应用范围的扩大。

1971年，美国的英特尔公司推出了第一款微处理器芯片Intel 4004，开创了个人计算机时代。

微处理器是一种集成电路，它将中央处理器和一些常用的外围电路集成在一起，为计算机提供了强大的计算和控制能力。

微处理器的诞生使得计算机的性能得到了极大的提升，为现代信息社会的发展打下了坚实的基础。

1980年代，随着集成电路技术的不断进步，芯片的集成度越来越高，功能越来越强大。

这一时期，光刻技术的发展成为了集成电路制造的关键。

光刻技术通过使用光源和光刻胶，将芯片上的电路图案投影到硅片上，实现了高精度的制程。

光刻技术的应用使得集成电路的制造工艺更加精细，提高了芯片的性能和可靠性。

1990年代，随着互联网的兴起，集成电路在通信领域的应用得到了迅猛发展。

移动通信技术的快速发展，推动了集成电路的集成度不断提高，功耗不断降低。

集成电路发展历程第一阶段：20世纪40年代-50年代，集成电路的诞生与初步发展在二战后的年代，电子技术得到了迅猛发展，但传统的电子元器件（如管子、电容器、电感器等）的体积庞大、重量沉重，且耗电量较高。

这使得科学家迫切需要一种更小巧、更高效的电子元器件。

于是，在1949年，美国贝尔实验室的研究人员物理学家威廉·肖克利（William Shockley）发明了晶体管，实现了对电流的控制和放大功能，从而奠定了集成电路的基础。

第二阶段：20世纪60年代，集成电路的商业化与产业化随着集成电路技术的逐渐成熟，1961年德州仪器公司的杰克·基尔比首次将集成电路商业化，并于1962年开始批量生产。

随后，其他公司也纷纷加入到集成电路产业的竞争中。

集成电路的商业化和产业化导致了产量的大幅增加，使得集成电路逐渐成为电子行业的核心技术。

第三阶段：20世纪70年代-80年代，集成电路技术的快速发展与应用拓展到了70年代，固态电子器件的集成度不断提高，集成电路中的元件数逐渐增多，集成度也逐步提升。

1971年，Intel公司推出了第一款商用微处理器，引领了个人计算机时代的到来。

80年代，集成电路的应用领域不断拓展，电视机、计算机、通信设备等各个领域都开始广泛使用集成电路。

第四阶段：90年代至今，集成电路的微型化与功能集成随着科技的不断进步，集成电路的微型化和功能集成越来越成为主流趋势。

90年代以后，集成电路技术在芯片制造工艺、集成度、功耗和性能等方面取得了巨大的突破。

微型化的集成电路使得电子设备的体积大为减小，性能大幅提升。

如今，集成电路应用于手机、平板电脑、汽车、物联网等众多领域，为人们的工作和生活带来了极大的便利。

集成电路发展历史
集成电路是指将众多微小的电子元器件集成在同一个晶片上的电路，它是电子技术发展的重要里程碑之一。

以下是集成电路发展的几个阶段：1.1958年，第一块集成电路芯片由美国德州仪器公司发明。

这一阶段的芯片主要采用第一代技术，也称为“小规模集成电路”，通常集成10-20个晶体管。

2.1961年，集成度进一步提高，第二代集成电路出现，一般包含几百个晶体管。

3.1964年，第三代集成电路出现，集成度达到了几千个晶体管。

美国英特尔公司生产的4004微处理器就是这一时期的代表。

4.1971年，第四代集成电路出现，集成度已经上升到了数万个甚至几十万个晶体管。

这一阶段采用的工艺是互补型金属氧化物半导体（CMOS）工艺，极大地提高了集成电路的可靠性和稳定性。

5.1980年代以后，出现了大规模集成电路（LSI）和超大规模集成电路（VLSI）等技术，集成度更高，数量更多，体积更小，功耗更低，性能更强。

今天，集成电路的应用已经渗透到了各个领域，如计算机、手机、通讯、医疗、汽车等等，推动了人类社会信息化的进程，并成为现代科技发展的重要支撑。

集成电路的历史和发展过程集成电路是现代电子技术的重要组成部分，它的发展经历了数十年的历史。

本文将从历史和发展两个方面来介绍集成电路的演进过程。

一、历史集成电路的概念最早可以追溯到20世纪50年代。

当时，电子器件的尺寸越来越小，工艺技术的发展也为此提供了契机。

1958年，美国的杰克·基尔比提出了集成电路的概念，并成功制造出了第一块集成电路芯片。

这标志着集成电路的诞生，为电子技术的发展带来了革命性的变化。

二、发展过程1. 第一代集成电路（1959-1964年）第一代集成电路采用的是离散元件的集成方式，将多个晶体管等元件封装在同一块半导体材料上。

这种集成方式实现了电子元件的微型化和集成化，但由于工艺限制，集成度不高，功耗较大。

2. 第二代集成电路（1965-1971年）第二代集成电路采用的是小规模集成电路（SSI），集成度相较于第一代有了明显提高。

SSI集成电路的特点是将几十个晶体管集成在同一块芯片上，并通过金属导线连接。

这种集成方式使得电路更加紧凑，性能也有所提升。

3. 第三代集成电路（1972-1978年）第三代集成电路采用的是中规模集成电路（MSI），集成度进一步提高。

MSI集成电路将几百个晶体管集成在同一块芯片上，并通过金属导线连接。

这种集成方式使得电路更加精细化，功耗也有所降低。

4. 第四代集成电路（1979-1984年）第四代集成电路采用的是大规模集成电路（LSI），集成度达到了千级。

LSI集成电路将几千个晶体管集成在同一块芯片上，并通过金属导线连接。

这种集成方式使得电路更加复杂化，功能也有了大幅提升。

5. 第五代集成电路（1985年至今）第五代集成电路采用的是超大规模集成电路（VLSI），集成度进一步提高。

VLSI集成电路将数十万甚至数百万个晶体管集成在同一块芯片上，并通过金属导线连接。

这种集成方式使得电路更加高度集成化，功耗和体积也得到了进一步优化。

三、未来发展趋势随着科技的不断进步，集成电路的发展也在不断演进。

超大规模集成电路技术的发展随着社会的发展和科技的进步，电子产品的普及和使用越来越广泛，而这些电子产品里最重要的就是集成电路。

而超大规模集成电路技术的发展，已经成为了电子产品制造的核心和基础。

本文就超大规模集成电路技术的发展做一些讨论。

一、什么是超大规模集成电路超大规模集成电路是指在单块芯片上集成超过一百万个电子器件的电路，其集成度比大规模集成电路（VLSI）高达10倍以上。

这样高密度的电路板仅几平方毫米大小，因此产生了“芯片”的说法。

超大规模集成电路技术已经成为了目前电子产品制造的核心，而越来越高的集成度也意味着着越来越小的尺寸和更高的技术要求。

二、超大规模集成电路的发展历程1960年代后期，由于硅片制造工艺的革新，VLSI出现了。

1970年代晚期，出现了大规模集成电路（LSI），1960年代的数字电路元件（比如门）在一个芯片上得以集成。

1970年代，随着芯片上元件数量的增加，经常出现虚假连接或电气噪声等问题，这些问题极大地限制了LSI的发展。

到了1980年代，超大规模集成电路（VLSI）出现了，VLSI大大增加了芯片上的集成电路数量，改善了各种电路问题，重点是提高了集成度。

VLSI广泛用于各种微处理器、计算机主板上，越来越多的电子元器件在一个芯片上得以集成，这大大提高了电子产品的性能和可靠性。

到了1990年代，VLSI也已经无法满足集成电路的需求，这时出现了超大规模集成电路（ULSI），集成度又比VLSI提升了10倍以上，其灵活性和功率密度大大提高。

现在，由于超大规模集成电路技术的发展，越来越多的电子元器件可以在一个非常微小的尺寸的芯片上集成，有效提高了电子产品的性能和可靠性，开启了更加美好的电子世界。

三、超大规模集成电路技术的应用超大规模集成电路技术的应用，涉及到各种范围和领域。

例如，计算机、通讯、家电、医疗器材、国防和科学研究等领域，都需要超大规模集成电路的技术支持。

大量的CPU、微控制器、数字信号处理器、模拟/数字转换器、射频/模拟/数字混合电路、数字信号解码器和视频压缩芯片等都需要用到ULSI的技术。

大规模集成电路和半导体设计大规模集成电路（Integrated Circuits，IC）和半导体设计（Semiconductor Design）是当代电子信息技术发展的重要方向和支撑。

它们的应用范围广泛，涉及电子通信、计算和控制等领域，也是数字和模拟电路、信号处理和显示技术等发展的基础。

本文将深入探讨大规模集成电路和半导体设计的现状、趋势和发展方向。

一、大规模集成电路的发展大规模集成电路是指在芯片上集成上千个甚至上百万个晶体管、电容和电阻等器件，实现各种功能的集成电路。

1971年，Intel公司推出了世界上第一款微处理器Intel 4004，它由2300个晶体管组成，虽然远不及今天的现代处理器复杂，但标志着大规模集成电路技术的诞生。

随着电子技术的飞速发展，大规模集成电路已经成为从电子计算机到通讯设备、家用电器等各个领域的核心芯片。

今天，大规模集成电路技术已经超越了工艺技术和芯片规模的极限，从单一的数字逻辑电路向集成模拟信号电路、高性能处理器、专用芯片、数字信号处理器（DSP）和可编程逻辑器件（FPGA）等多元化和高性能方向的转移，实现了芯片功能的高度集成。

例如，一款智能手机的芯片中，不仅包含了基带处理器、GPU、NFC、WiFi、蓝牙、GPS等基本芯片模块，还集成了像直观交互和图形处理的数字信号处理器（DSP）和像视觉处理和语音处理的专用加速器等特殊处理器。

二、半导体设计的现状和趋势半导体设计是指将芯片功能和设计图转化为RTL级别或者下一级别，再转化为最终物理实现的过程。

通俗地说，半导体设计就是将心中的设计变成真正可以制造的芯片的工序。

随着先进制造工艺和集成度的提高，芯片设计相应地也变得更为复杂，需要考虑更多的制造和物理特性，如功耗控制、时序分析、EMI、器件可靠性、低功耗、抗辐射等。

当前，半导体设计有两大趋势：一是从设计到验证再到制造的数字化全链条（Digital end-to-end flow）的实现，二是基于云计算和人工智能的自动化和优化设计流程的应用。

集成电路市场现状及发展趋势集成电路发展大事记1947年：贝尔实验室肖特莱等人发明了晶体管，这是微电子技术发展中第一个里程碑；1950年：结型晶体管诞生；1950年： R Ohl和肖特莱发明了离子注入工艺；1951年：场效应晶体管发明；1956年：C S Fuller发明了扩散工艺；1958年：仙童公司Robert Noyce与德仪公司基尔比间隔数月分别发明了集成电路，开创了世界微电子学的历史；1960年：H H Loor和E Castellani发明了光刻工艺；1962年：美国RCA公司研制出MOS场效应晶体管；1963年：F.M.Wanlass和C.T.Sah首次提出CMOS技术，今天，95%以上的集成电路芯片都是基于CMOS工艺；1964年：Intel摩尔提出摩尔定律，预测晶体管集成度将会每18个月增加1倍；1966年：美国RCA公司研制出CMOS集成电路，并研制出第一块门阵列（50门）；1967年：应用材料公司（Applied Materials）成立，现已成为全球最大的半导体设备制造公司；1971年：Intel推出1kb动态随机存储器（DRAM），标志着大规模集成电路出现；1971年：全球第一个微处理器4004由Intel公司推出，采用的是MOS工艺，这是一个里程碑式的发明；1974年：RCA公司推出第一个CMOS微处理器1802；1976年：16kb DRAM和4kb SRAM问世；1978年：64kb动态随机存储器诞生，不足0.5平方厘米的硅片上集成了14万个晶体管，标志着超大规模集成电路（VLSI）时代的来临；1979年：Intel推出5MHz 8088微处理器，之后，IBM基于8088推出全球第一台PC；1981年：256kb DRAM和64kb CMOS SRAM问世；1984年：日本宣布推出1Mb DRAM和256kb SRAM；1985年：80386微处理器问世，20MHz；1988年：16M DRAM问世，1平方厘米大小的硅片上集成有3500万个晶体管，标志着进入超大规模集成电路（ULSI）阶段；1989年：1Mb DRAM进入市场；1989年：486微处理器推出，25MHz，1μm工艺，后来50MHz芯片采用0.8μm 工艺；1992年：64M位随机存储器问世；1993年：66MHz奔腾处理器推出,采用0.6μｍ工艺；1995年:Pentium Pro, 133MHz，采用0.6-0.35μｍ工艺；1997年：300MHz奔腾Ⅱ问世,采用0.25μｍ工艺；1999年：奔腾Ⅲ问世，450MHz，采用0.25μｍ工艺，后采用0.18μm工艺；2000年: 1Gb RAM投放市场；2000年：奔腾4问世，1.5GHz，采用0.18μｍ工艺；2001年：Intel宣布2001年下半年采用0.13μｍ工艺。
