《新平法识图与钢筋计算》第一版勘误表练习题答案第二章第五节一、单选题1、当图纸标有：KL7（3）300х700 GY500х250表示？（ D ）A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁竖向加腋，腋长500、腋高2502、架立钢筋同支座负筋的搭接长度为：（ C ）A、15dB、12dC、150D、2503、一级抗震框架梁箍筋加密区判断条件是（ B ）A、1.5Hb（梁高）、500mm取大值B、2Hb（梁高）、500mm取大值C、1200mmD、1500mm4、梁的上部钢筋第一排全部为4根通长筋，第二排有2根端支座负筋，端支座负筋长度为（ B ）A、1/5Ln+锚固B、1/4Ln+锚固C、1/3Ln+锚固D、其他值5、当图纸标有：JZL1（2A）表示？（ A ）A、1号井字梁，两跨一端带悬挑B、1号井字梁，两跨两端带悬挑C、1号剪支梁，两跨一端带悬挑 B、1号剪支梁，两跨两端带悬挑6、抗震屋面框架梁纵向钢筋构造中端支座处钢筋构造是伸至柱边下弯，请问弯折长度是（ A ）A、15dB、12dC、梁高-保护层D、梁高-保护层х27、梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断（ A ）A、当梁高≤350时为6mm，梁高＞350mm时为8mmB、当梁高≤450时为6mm，梁高＞450mm时为8mmC、当梁宽≤350时为6mm，梁宽＞350mm时为8mmD、当梁宽≤450时为6mm，梁宽＞450mm时为8mm8、纯悬挑梁下部带肋钢筋伸入支座长度为（ A ）A、15dB、12dC、LaeD、支座宽9、悬挑梁上部第二排钢筋伸入悬挑端的延伸长度为（ D ）A、L（悬挑梁净长）-保护层B、0.85хL（悬挑梁净长）C、0.8хL（悬挑梁净长）D、0.75хL（悬挑梁净长）10、当梁上部纵筋多余一排时，用什么符号将各排钢筋自上而下分开（A ）A、/B、；C、*D、+11、梁中同排纵筋直径有两种时，用什么符号将两种纵筋相连，标注时将角部纵筋写在前面（D ）A、/B、；C、*D、+12、梁高≤800时，吊筋弯起角度为（ C ）A、60B、30C、45二、多选题1、梁的平面标注包括集中标注和原位标注，集中标注有五项必注值是：（ ABC ）A、梁编号、截面尺寸B、梁上部通长筋、箍筋C、梁侧面纵向钢筋D、梁顶面标高高差2、框架梁上部纵筋包括哪些？（ A BC ）A、上部通长筋B、支座负筋C、架立筋D、腰筋3、框架梁的支座负筋延伸长度怎样规定的（ABD ）A、第一排端支座负筋从柱边开始延伸至Ln/3位置B、第二排端支座负筋从柱边开始延伸至Ln/4位置C、第二排端支座负筋从柱边开始延伸至Ln/5位置D、中间支座负筋延伸长度同端支座负筋4、楼层框架梁端部钢筋锚固长度判断分析正确的是（BD ）A、当Lae≤支座宽-保护层时可以直锚B、直锚长度为LaeC、当Lae＞支座宽-保护层时必须弯锚D、弯锚时锚固长度为：支座宽-保护层+15d5、下列关于支座两侧梁高不同的钢筋构造说法正确的是（BCD ）A、顶部有高差时，高跨上部纵筋伸至柱对边弯折15dB、顶部有高差时，低跨上部纵筋直锚入支座Lae（La）即可C、底部有高差时，低跨上部纵筋伸至柱对边弯折,弯折长度为15d+高差D、底部有高差时，高跨下部纵筋直锚入支座Lae（La）三、计算题1、如下图所示，一级抗震，混凝土等级C30，保护层厚度25，定尺长度=9000，绑扎搭接，求悬挑梁的钢筋长度。

C A D与探索者快捷键CAD快捷键F1:获取帮助F2:实现作图窗和文本窗口的切换F3:控制是否实现对象自动捕捉F4:数字化仪控制F5:等轴测平面切换F6:控制状态行上坐标的显示方式F7:栅格显示模式控制F8:正交模式控制F9:栅格捕捉模式控制F10:极轴模式控制F11:对象追踪式控制Ctrl+A：全选Ctrl+B:栅格捕捉模式控制(F9)Ctrl+C:将选择的对象复制到剪切板上Ctrl+D：开/关坐标值Ctrl+E：确定轴测图方向Ctrl+F:控制是否实现对象自动捕捉(f3)Ctrl+G:栅格显示模式控制(F7)Ctrl+H：pickstyleCtrl+J:重复执行上一步命令Ctrl+K:超级链接Ctrl+L：正交开/关Ctrl+M:打开选项对话框Ctrl+N:新建图形文件Ctrl+O:打开图象文件Ctrl+P:打开打印对说框Ctrl+Q：退出Ctrl+S:保存文件Ctrl+T：数字化仪关Ctrl+U:极轴模式控制(F10)Ctrl+V:粘贴剪贴板上的内容Ctrl+W:对象追踪式控制(F11)Ctrl+X:剪切所选择的内容Ctrl+Y:重做Ctrl+Z:取消前一步的操作Ctrl+1:打开特性对话框Ctrl+2:打开图象资源管理器Ctrl+3：打开工具选项板Ctrl+4：图纸集管理器Ctrl+5：信息选项板Ctrl+6:打开图象数据原子Ctrl+7：标记集管理器Ctrl+8：超级计算器Ctrl+9：隐藏/显示命令行Ctrl+0：隐藏/显示快捷图标AA:测量区域和周长(area)AL:对齐(align)AR:阵列(array)AP:加载*lsp程系AV:打开视图对话框(dsviewer)SE:草图设置①捕捉和栅格②极轴追踪③对象捕捉④动态输入ST:打开字体设置对话框(style)SO:绘制二围面(2dsolid)SP:拼音的校核(spell)SC:缩放比例(scale)SN:栅格捕捉模式设置(snap)DT:文本的设置(dtext)DI:测量两点间的距离OI：插入外部对相A:绘圆弧B:定义块C:画圆D:尺寸资源管理器E:删除F:倒圆角G:对相组合H:填充I:插入J：合并L:直线Z:缩放M:移动N：空O:偏移P:移动R：redrawS:拉伸T:文本输入U:恢复上一次操做V:设置当前坐标W:定义块并保存到硬盘中X:炸开autocad中鼠标键(快捷键)功能使用详解鼠标的功能！二键式鼠标左键：选择功能键（选象素选点选功能）右键：绘图区-----快捷菜单或[ENTER]功能1.变量SHORTCUTMENU等于0或偶数---------[ENTER]2.变量SHORTCUTMENU为基数---------快捷菜单3.或用于环境选项--------使用者设定---------快捷菜单开关设定[shift]+右键：对象捕捉快捷菜单三键式鼠标左键：选择功能键（选象素选点选功能）右键：绘图区-----快捷菜单或[ENTER]功能1.变量SHORTCUTMENU等于0或偶数---------[ENTER]2.变量SHORTCUTMENU为基数---------快捷菜单3.或用于环境选项--------使用者设定---------快捷菜单开关设定中间键：Mbuttonpan=1（系统默认值）压着不放并拖曳实现平移双击ZOOM------E缩放成实际范围[Shift]+压着不放并拖曳：作垂直或水平的实时平移[Ctrl]+压着不放并拖曳：随意式实时平移Mbuttonpan=0：对象捕捉快捷菜单[Shift]+右键：对象捕捉快捷菜单二键+中间滚轮鼠标左键：选择功能键（选象素选点选功能）右键：绘图区-----快捷菜单或[ENTER]功能1.变量SHORTCUTMENU等于0或偶数---------[ENTER]2.变量SHORTCUTMENU为基数---------快捷菜单3.或用于环境选项--------使用者设定---------快捷菜单开关设定中间滚轮1.旋转轮子向前或向后，实时缩放、拉近、拉远2.压轮子不放并拖曳实时平移3.双击ZOOM------E缩放成实际范围[Shift]+压轮子不放并拖曳作垂直或水平的实时平移[Ctrl]+压轮子不放并拖曳随意式实时平移Mbuttonpan=0（系统默认值=1）按一下轮子对象捕捉快捷菜单[Shift]+右键对象捕捉快捷菜单AutoCAD命令acad.pgp文件我已经将其命令的内容翻译出来，希望对用快捷键的朋友有点帮助吧3A,*3DARRAY;三维阵列3DO,*3DORBIT;三维动态观察器3F,*3DFACE;曲面三维面3P,*3DPOLY;三维多段线A,*ARC;圆弧ADC,*ADCENTER;AutoCAD设计中心AA,*AREA;查询面积AL,*ALIGN;将实体对象输出到ACIS文件中AP,*APPLOAD;加载应用程序AR,*ARRAY;阵列-AR,*-ARRAY;阵列ATT,*ATTDEF;定义属性-ATT,*-ATTDEF;修改定义属性ATE,*ATTEDIT;修改块属性-ATE,*-ATTEDIT;命令行修改块属性ATTE,*-ATTEDIT;命令行修改块属性B,*BLOCK;做块-B,*-BLOCK;修改块BH,*BHATCH;图案填充BO,*BOUNDARY;图案填充中的边界-BO,*-BOUNDARY;修改图案填充中的边界BR,*BREAK;打断C,*CIRCLE;画圆CH,*PROPERTIES;特性-CH,*CHANGE;不使用特性对话框进行特性修改CHA,*CHAMFER;倒角COL,*COLOR;指定当前图层颜色COLOUR,*COLOR;指定当前图层颜色CO,*COPY;复制选择D,*DIMSTYLE;标注样式DAL,*DIMALIGNED;对齐标注DAN,*DIMANGULAR;角度标注DBA,*DIMBASELINE;基线标注DBC,*DBCONNECT;数据库DCE,*DIMCENTER;圆心中心标记DCO,*DIMCONTINUE;连续标注DDA,*DIMDISASSOCIATE;删除选定择标注的关联性DDI,*DIMDIAMETER;直径标注DED,*DIMEDIT;编辑标注DI,*DIST;距离查询DIV,*DIVIDE;定数等分在线上加点DLI,*DIMLINEAR;线性标注DO,*DONUT;圆环DOR,*DIMORDINATE;标注坐标DOV,*DIMOVERRIDE;标注替代DR,*DRAWORDER;显示顺序DRA,*DIMRADIUS;半径标注DRE,*DIMREASSOCIATE;重新关联标注DS,*DSETTINGS;捕捉设置DST,*DIMSTYLE;标注样式DT,*DTEXT单行文本DV,*DVIEW;定义平行投影或透视视图E,*ERASE;删除ED,*DDEDIT编辑多行文字或文字EL,*ELLIPSE;椭圆EX,*EXTEND;延伸EXIT,*QUIT;退出EXP,*EXPORT;输出文件EXT,*EXTRUDE;实体拉伸F,*FILLET;倒圆角FI,*FILTER;对象选择过滤器G,*GROUP;建组-G,*-GROUP;用命令行编辑建立组GR,*DDGRIPS;选项H,*BHATCH;填充-H,*HATCH;用命令行填充HE,*HATCHEDIT;图案填充编辑HI,*HIDE;3D消隐I,*INSERT;插入块-I,*-INSERT;命令行插入块IAD,*IMAGEADJUST;图像调整IAT,*IMAGEATTACH;插入光栅图像ICL,*IMAGECLIP;剪裁图像IM,*IMAGE;图像管理器-IM,*-IMAGE;命令行方式图像管理器IMP,*IMPORT;插入其它格式文件IN,*INTERSECT;3D实体编辑交集INF,*INTERFERE;3D实体干涉IO,*INSERTOBJ;插入OLE对象L,*LINE;绘直线LA,*LAYER;管理图层和图层特性-LA,*-LAYER;用命令行管理图层和图层特性LE,*QLEADER;注释引线LEN,*LENGTHEN;修改对象的长度和圆弧的包含角LI,*LIST;查询LINEWEIGHT,*LWEIGHT;设置线宽LO,*-LAYOUT;命令行布局设置LS,*LIST;查询LT,*LINETYPE;加载、设置和修改线型-LT,*-LINETYPE;命令行设置、加载和修改线型LTYPE,*LINETYPE;加载、设置和修改线型-LTYPE,*-LINETYPE;命令行设置、加载和修改线型LTS,*LTSCALE;设置全局线型比例因子LW,*LWEIGHT;设置线宽M,*MOVE;移动MA,*MATCHPROP;匹配特性(扫把)ME,*MEASURE;定距等分MI,*MIRROR;镜像ML,*MLINE;多线MO,*PROPERTIES;特性MS,*MSPACE;从图纸空间切换到模型空间视口MT,*MTEXT;多行文本编辑器MV,*MVIEW;创建并控制布局视口O,*OFFSET;偏移OP,*OPTIONS;选项ORBIT,*3DORBIT;三维动态观察器OS,*OSNAP;对象捕捉-OS,*-OSNAP;命令行的对象捕捉P,*PAN;实时平移-P,*-PAN;命令行实时平移PA,*PASTESPECPARTIALOPEN,*-PARTIALOPEN;将选定视图或图层的几何图形加载到图形中PE,*PEDIT;编辑多段线和三维多边形网格PL,*PLINE;创建二维多段线PO,*POINT;创建点对象POL,*POLYGON;正多边形PR,*OPTIONS;特性PRCLOSE,*PROPERTIESCLOSE;关闭“特性”窗口PROPS,*PROPERTIES打开特性窗口PRE,*PREVIEW;打印预览PRINT,*PLOT;打印PS,*PSPACE;从模型空间视口切换到图纸空间PTW,*PUBLISHTOWEB;网上发布PU,*PURGE;清理文件-PU,*-PURGE;命令行的清理文件R,*REDRAW;刷新当前视口中的显示RA,*REDRAWALL;重画RE,*REGEN;重生成REA,*REGENALL;全部重生成REC,*RECTANGLE;恢复被UNDEFINE忽略的AutoCAD内部命令REG,*REGION;面域REN,*RENAME;重命名-REN,*-RENAME;命令行的重命名REV,*REVOLVE;实体旋转RM,*DDRMODES;草图设置RO,*ROTATE;旋转RPR,*RPREF;设置渲染系统配置RR,*RENDER;渲染渲染S,*STRETCH;拉伸SC,*SCALE;缩放SCR,*scrīpt;运行脚本SE,*DSETTINGS;对象捕捉设置SEC,*SECTION;实体截面SET,*SETVAR;设置变量SHA,*SHADE;这个不知道是做什么的SL,*SLICE;实体剖切SN,*SNAP;规定光标按指定的间距移动SO,*SOLID;二维填充SP,*SPELL;拼写检查SPL,*SPLINE;样条曲线SPE,*SPLINEDIT;编辑样条曲线ST,*STYLE;文字样式SU,*SUBTRACT;实体编辑差集T,*MTEXT;多行文本-T,*-MTEXT;命令行的多行文本TA,*TABLET;数字化仪定点TH,*THICKNESS;显示图形统计信息、模式及范围TI,*TILEMODE;这个也不知道是做什么的TO,*TOOLBAR;自定义设置TOL,*TOLERANCE;创建形位公差TOR,*TORUS;实体圆环体TR,*TRIM;修剪UC,*DDUCS;命名UCUCP,*DDUCSP;正交UCSUN,*UNITS;图形单位-UN,*-UNITS;命令行图形单位UNI,*UNION;并集V,*VIEW;视图-V,*-VIEW;命令行设置视图VP,*DDVPOINT;三维视图视点预置-VP,*VPOINT;命令行三维视图视点预置W,*WBLOCK;写块-W,*-WBLOCK;命令行的写块WE,*WEDGE;实体楔体X,*EXPLODE;这个不用说了吧,爆开XA,*XATTACH;外部参照XB,*XBIND;绑定-XB,*-XBIND;命令行的绑定XC,*XCLIP;定义外部参照或块剪裁边界，并且设置前剪裁面和后剪裁面XL,*XLINE;构造线XR,*XREF;外部参照管理器-XR,*-XREF;命令行的外部参照管理器Z,*ZOOM;缩放探索者快捷键一览表。

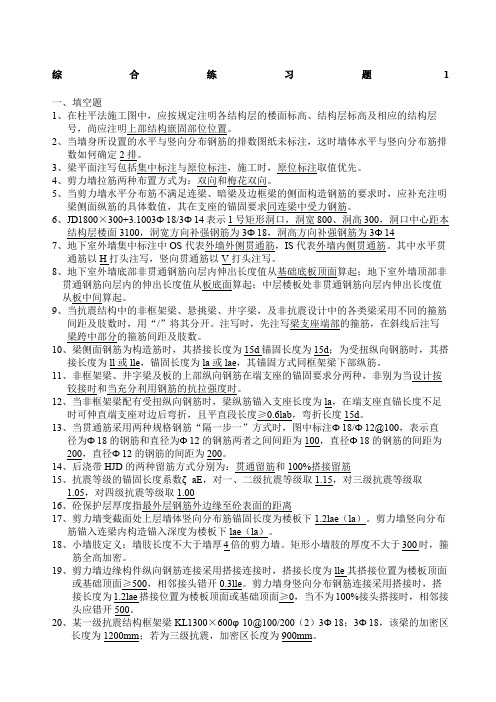

综合练习题 1一、填空题1、在柱平法施工图中，应按规定注明各结构层的楼面标高、结构层标高及相应的结构层号，尚应注明上部结构嵌固部位位置。

2、当墙身所设置的水平与竖向分布钢筋的排数图纸未标注，这时墙体水平与竖向分布筋排数如何确定2排。

3、梁平面注写包括集中标注与原位标注，施工时，原位标注取值优先。

4、剪力墙拉筋两种布置方式为：双向和梅花双向。

5、当剪力墙水平分布筋不满足连梁、暗梁及边框梁的侧面构造钢筋的要求时，应补充注明梁侧面纵筋的具体数值，其在支座的锚固要求同连梁中受力钢筋。

6、JD1800×300+3.1003Φ18/3Φ14表示1号矩形洞口，洞宽800、洞高300，洞口中心距本结构层楼面3100，洞宽方向补强钢筋为3Φ18，洞高方向补强钢筋为3Φ147、地下室外墙集中标注中OS代表外墙外侧贯通筋，IS代表外墙内侧贯通筋。

其中水平贯通筋以H打头注写，竖向贯通筋以V打头注写。

8、地下室外墙底部非贯通钢筋向层内伸出长度值从基础底板顶面算起；地下室外墙顶部非贯通钢筋向层内的伸出长度值从板底面算起；中层楼板处非贯通钢筋向层内伸出长度值从板中间算起。

9、当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震设计中的各类梁采用不同的箍筋间距及肢数时，用“/”将其分开。

注写时，先注写梁支座端部的箍筋，在斜线后注写梁跨中部分的箍筋间距及肢数。

10、梁侧面钢筋为构造筋时，其搭接长度为15d锚固长度为15d；为受扭纵向钢筋时，其搭接长度为ll或lle，锚固长度为la或lae，其锚固方式同框架梁下部纵筋。

11、非框架梁、井字梁及板的上部纵向钢筋在端支座的锚固要求分两种，非别为当设计按铰接时和当充分利用钢筋的抗拉强度时。

12、当非框架梁配有受扭纵向钢筋时，梁纵筋锚入支座长度为la，在端支座直锚长度不足时可伸直端支座对边后弯折，且平直段长度≥0.6lab，弯折长度15d。

13、当贯通筋采用两种规格钢筋“隔一步一”方式时，图中标注Φ18/Φ12@100，表示直径为Φ18的钢筋和直径为Φ12的钢筋两者之间间距为100，直径Φ18的钢筋的间距为200，直径Φ12的钢筋的间距为200。

11G101-01混凝土框架、剪力墙、梁、板平法题库一、单项选择题1 梁上起柱时，在梁内设几道箍筋（）A、两道B、三道C、一道正确答案：A答案解析：解析：参考图集11G101-1第66页2 当直形普通梁端支座为框架梁时，第一排端支座负筋伸入梁内的长度为：（）A、1/3LnB、1/4LnC、1/5LnD、1/6Ln正确答案：A答案解析：解析：参考图集11G101-1第79页3 上柱钢筋比下柱钢筋多时，上柱比下柱多出的钢筋如何构造（）A、从楼面直接向下插1.5LaeB、从楼面直接向下插1.6LaeC、从楼面直接向下插1.2*LaeD、单独设置插筋，从楼面向下插1.2La，和上柱多出钢筋搭接正确答案：C答案解析：解析：参考图集11G101-1第57页4 关于地下室外墙下列说法错误的是（）A 、地下室外墙的代号是DWQB 、h表示地下室外墙的厚度C 、OS表示外墙外侧贯通筋D、IS表示外墙内侧贯通筋正确答案：B答案解析：解析：参考图集11G101-1第19页5 抗震框架柱中间层柱根箍筋加密区范围是（）A、500B、700C、Hn/3D、Hn/6正确答案：D答案解析：解析：参考图集11G101-1第61页6 如图所示，上部通长筋有几根（）A、4根B、3根C、2根正确答案：C答案解析：解析：参考图集11G101-1制图规则部分第27页7 纵向受拉钢筋非抗震锚固长度任何情况下不得小于多少（）A、250mmB、350mmC、400mmD、200mm正确答案：D答案解析：解析：参考图集11G101-1第53页8 当板支座为剪力墙时，板负筋伸入支座内平直段长度为（）A、5dB、墙厚/2C、墙厚-保护层-墙外侧竖向分布筋直径D、0.4Lab正确答案：C答案解析：解析：参考图集11G101-1第92页9 下柱钢筋比上柱钢筋多时，下柱比上柱多出的钢筋如何构造A、到节点底向上伸入一个锚固长度B、伸至节点顶弯折15dC、到节点底向上伸入一个1.2lae（la）D、到节点底向上伸入一个1.5Lae长度正确答案：C答案解析：解析：参考图集11G101-1第57页10 剪力墙按构件类型分它包含哪几类A、墙身B、墙柱C、墙梁（连梁、暗梁）正确答案：ACD答案解析：解析：参考图集11G101-1第13-15页11 柱箍筋加密范围包括A、节点范围B、底层刚性地面上下500mmC、基础顶面嵌固部位向上1/3HnD、搭接范围正确答案：ABCD答案解析：解析：参考图集11G101-1第61页12 柱上板带暗梁箍筋加密区是自支座边缘向内A 、3h（h为板厚）B 、100C 、Lab D、250正确答案：A答案解析：解析：参考图集11G101-1第97页13 下柱钢筋比上柱钢筋多时，下柱比上柱多出的钢筋如何构造A、到节点底向上伸入一个锚固长度B、伸至节点顶弯折15dC、到节点底向上伸入一个1.2lae（la）D、到节点底向上伸入一个1.5Lae长度正确答案：C答案解析：参考图集11G101-1第57页14 非抗震框架梁的箍筋加密区判断条件为A、1.5Hb（梁高）、500mm取大值B、2Hb（梁高）、500mm取大值C、500mmD、一般不设加密区正确答案：D答案解析：参考图集11G101-1第85页14 如图所示，第一跨左端支座负筋有几根A、4根B、3根C、2根正确答案：C答案解析：参考图集11G101-1制图规则部分第27页15 梁的平面注写包括集中标注和原位标注，集中标注有五项必注值是A、梁编号、截面尺寸B、梁上部通长筋、箍筋C、梁侧面纵向钢筋D、梁顶面标高高差正确答案：ABC答案解析：参考图集11G101-1第26页16 剪力墙墙身钢筋有几种A、水平筋B、竖向筋C、拉筋D、洞口加强筋正确答案：ABCD答案解析：参考图集11G101-1第68页—78页17 首层Hn的取值下面说法正确的是A、Hn为首层净高B、Hn为首层高度C、Hn为嵌固部位至首层节点底D、无地下室时Hn为基础顶面至首层节点底正确答案：A答案解析：参考图集11G101-1第57页18 梁高≥800时，吊筋弯起角度为A、60B、30C、45正确答案：A答案解析：参考图集11G101-1第87页19 剪力墙洞口处的补强钢筋每边伸过洞口A、500mmB、15dC、Lae（La）D、洞口宽/2正确答案：C答案解析：参考图集11G101-1第78页20 上柱钢筋比下柱钢筋多时，上柱比下柱多出的钢筋如何构造A、从楼面直接向下插1.5LaeB、从楼面直接向下插1.6LaeC、从楼面直接向下插1.2*LaeD、单独设置插筋，从楼面向下插1.2La，和上柱多出钢筋搭接正确答案：C答案解析：参考图集11G101-1第57页21 KL2的净跨长为7200mm，梁截面尺寸为300*700，箍筋的集中标注为10@100/200（2）一级抗震，求箍筋的非加密区长度A、4400B、4300C、4200 D2800正确答案：A答案解析：加密区长度=Max（2hb，500）=Max（2*700,500）=1400mm非加密区长度=7200-1400*2=4400mm答案解析：参考图集11G101-1第85页22 纵向受拉钢筋非抗震锚固长度任何情况下不得小于多少A、250mmB、350mmC、400mmD、200mm正确答案：D答案解析：参考图集11G101-1第53页23 当直形普通梁端支座为框架梁时，第一排端支座负筋伸入梁内的长度为A、1/3LnB、1/4LnC、1/5LnD、1/6Ln正确答案：A答案解析：参考图集11G101-1第79页3，截面尺寸为650*650，采用绑扎搭接，求首层柱纵筋的长度。

22G101平法识图培训试题库——川能建工一、单选题1、抗震框架柱的纵筋采用搭接连接，在柱纵筋搭接长度范围内的箍筋均应按（ A ）的间距加密。

A、≤5d(d为柱纵筋较小直径) 且≤100mmB、≥5d(d为柱纵筋较小直径)且≤100mmC、≤100mmD、≥100mm。

2、凡框架梁的所有支座和非框架梁的中间支座上部纵筋第一排非通长筋及与跨中直径不同的通长筋的伸出长度的统一取值为从柱（梁）边起伸出至（ A ）位置。

A、1/3跨度值B、1/4跨度值C、1/4净跨值D、1/3净跨值3、当梁腹板高度hw≥（ B ）时，在梁的两个侧面应设置纵向构造钢筋。

A、350mmB、450mmC、500mmD、550mm4、当梁侧面设置构造钢筋时，其搭接与锚固长度可取为（ C ）。

A、5dB、10dC、15dD、500mm5、抗震KL的上部非贯通纵筋与架立筋搭接时，搭接长度为（ B ）。

A、LLEB、150mmC、100mmD、35d6、如图所示，第一跨右端支座负筋有（ B ）支。

A、6支B、4支C、3支D、2支7、KZ相邻纵向钢筋连接接头应相互错开，同一连接区段内钢筋接头面积百分率不应大于（ A ）。

A、50%B、65%C、75%D、100%8、抗震剪力墙有端柱时剪力墙的水平分布筋伸入端柱的长度< laE 不能直锚时，应伸至端柱对边紧贴角筋弯折，弯折的平直段长度为（ C ）。

A、30dB、20dC、15dD、10d9、抗震楼层KL下部纵筋的连接位置宜位于（ D ）范围内。

A、跨中l/3B、跨中l/4C、支座l/4D、支座l/310、有梁楼盖楼面板LB和屋面板WB上部贯通纵筋采用搭接连接时，接头位置在（ A ）。

A、≤跨中l/3B、≤跨中l/2C、≤支座l/4D、≤支座l/211、当柱变截面需要设置插筋时，插筋应该从变截面处节点顶向下插入的长度为（C ）A、1.6LaeB、1.5LaeC、1.2LaeD、0.5La12、梁高>800时，吊筋弯起角度为（A ）度。

11G101-1平法基础知识测试一、单项选择题(25题每题2分共50分)1 梁上起柱时，在梁内设几道箍筋（ A ）A、两道B、三道C、一道答案解析：解析：参考图集11G101-1第61页2 当直形普通梁端支座为框架梁时，第一排端支座负筋伸入梁内的长度为（A ）A、1/3LnB、1/4LnC、1/5LnD、1/6Ln答案解析：解析：参考图集11G101-1第79页3 上柱钢筋比下柱钢筋多时，上柱比下柱多出的钢筋如何构造（C ）A、从楼面直接向下插1.5LaeB、从楼面直接向下插1.6LaeC、从楼面直接向下插1.2*LaeD、单独设置插筋，从楼面向下插1.2La，和上柱多出钢筋搭接答案解析：解析：参考图集11G101-1第57页,图34 关于地下室外墙下列说法错误的是（B ）A 、地下室外墙的代号是DWQB 、h表示地下室外墙的厚度C 、OS表示外墙外侧贯通筋D、IS表示外墙内侧贯通筋正确答案：B答案解析：解析：参考图集11G101-1第19页5 抗震框架柱中间层柱根箍筋加密区范围是（ D ）A、500B、700C、Hn/3D、Hn/6正确答案：D答案解析：解析：参考图集11G101-1第61页6 纵向受拉钢筋非抗震锚固长度任何情况下不得小于多少（D ）A、250mmB、350mmC、400mmD、200mm正确答案：D答案解析：解析：参考图集11G101-1第53页7当板支座为剪力墙时，板负筋伸入支座内平直段长度为（C ）A、5dB、墙厚/2C、墙厚-保护层-墙外侧竖向分布筋直径D、0.4Lab正确答案：C答案解析：解析：参考图集11G101-1第92页8 下柱钢筋比上柱钢筋多时，下柱比上柱多出的钢筋如何构造( C )A、到节点底向上伸入一个锚固长度B、伸至节点顶弯折15dC、到节点底向上伸入一个1.2lae（la）D、到节点底向上伸入一个1.5Lae长度正确答案：C答案解析：解析：参考图集11G101-1第57页9.首层Hn的取值下面说法正确的是( A )A、Hn为首层柱净高B、Hn为首层高度C、Hn为嵌固部位至首层节点底D、无地下室时Hn为基础顶面至首层节点底正确答案：A答案解析：参考图集11G101-1第57页10 梁高≥800时，吊筋弯起角度为( A )A、60B、30C、45正确答案：A答案解析：参考图集11G101-1第87页11 剪力墙洞口处的补强钢筋每边伸过洞口( C )A、500mmB、15dC、Lae（La）D、洞口宽/2正确答案：C答案解析：参考图集11G101-1第78页12 KL2的净跨长为7200mm，梁截面尺寸为300*700，箍筋的集中标注为10@100/200（2）一级抗震，求箍筋的非加密区长度( A )A、4400B、4300C、4200 D2800正确答案：A答案解析：加密区长度=Max（2hb，500）=Max（2*700,500）=1400mm非加密区长度=7200-1400*2=4400mm答案解析：参考图集11G101-1第85页13当板的端支座为梁时，底筋伸进支座的长度为多少( C )A、10dB、支座宽/2+5dC、Max（支座宽/2，5d）D、5d正确答案：C答案解析：参考图集11G101-1第92页14当板的端支座为砌体墙时，底筋伸进支座的长度为多少( D )A、板厚B、支座宽/2+5dC、Max（支座宽/2，5d）D、Max（板厚，120，墙厚/2）正确答案：D答案解析：参考图集11G101-1第92页15 墙端为端柱时，外侧钢筋其长度怎样计算( B )A、墙长-保护层B、墙净长+锚固长度（弯锚或直锚）C、墙长-保护层+0.65Lae 正确答案：b答案解析：参考图集11G101-1第69页,左下角。

钢筋知识测试JY3（3） 400*900，其中（3）表示（） [单选题] *板加腋编号3跨(正确答案)腋宽腋高（建筑学院）柱帽的符号是（）。

[单选题] *ZMZMx(正确答案)以上均可（建筑学院）JY3（2） 400*600，其中3表示（） [单选题] *板加腋编号(正确答案)3跨腋宽腋高单倾角柱帽代号是（）。

[单选题] *ZMbZMa(正确答案)ZMcZMd板洞的代号是（）。

[单选题] *DBBD(正确答案)DB（建筑学院）局部升降板的符号是（）。

[单选题] *JBSJB(正确答案)JBSJBDB16G图集对后浇带提供了两种留筋方式，分别为（）和（）。

[单选题] *贯通(正确答案)100%搭接非贯通50%搭接板加腋的代号是（）。

[单选题] *BDJYBJYJY(正确答案)Y（建筑学院）JY2（1） 300*500，其中300*500表示（） [单选题] *加腋腋宽腋高腋宽*腋高(正确答案)（建筑学院）纵筋加强带的符号是（）。

[单选题] *ZJJQD(正确答案)JQQD局部升降板的代号是（）。

[单选题] *JBSJBDBSJB(正确答案)JB柱帽的代号是（）。

[单选题] *MZMZMcZMx(正确答案)（建筑学院）16G图集规定：贯通钢筋的后浇带宽度通常取（）。

[单选题] *≥800mm(正确答案)≥600mm≥700mm≥500mm（建筑学院）板洞的符号是（）。

[单选题] *BKDBD(正确答案)DD（建筑学院）悬挑板阴角附加筋符号是（） [单选题] *CrsCis(正确答案)CesCos（建筑学院）一般后浇带的混凝土宜采用（）。

[单选题] *补偿膨胀砼微收缩补偿收缩砼或者微膨胀(正确答案)补偿膨胀砼或者微收缩局部升降板在标准构造详图中限定为（）。

[单选题] *＜300mm≤300mm(正确答案)≥300mm＞300mm（建筑学院）JY3（2） 400*900，其中（2）表示（） [单选题] *板加腋编号2跨(正确答案)腋宽腋高JY3（3） 400*600，其中3表示（） [单选题] *板加腋编号(正确答案)3跨腋宽腋高（建筑学院）100%搭接钢筋的后浇带宽度通常取（）。

平法识图与钢筋计算试卷A一、单项选择题(每题2分，共30分)1. 下列选项中，属于框支梁编号的为（）A.KL01（2A）B.WKL01(2B)C.KZL01(3)D.JZL01（2A）2. 下列选项中，属于屋面框架梁编号的为（）A.XL01（2A）B.KL01(2B)C.WKL01(3)D.KZL01（2A）3. 钢筋强度等级HPB300中，H、P、B分别代表（）。

A、热轧、带肋、钢筋B、热轧、光滑、钢筋C、冷轧、带肋、钢筋D、冷轧、光滑、钢筋4. 下列选项中，属于剪力墙上柱的代号为（）A、KZZB、XZC、LZD、QZ5. 下列选项中，属于约束边缘转角墙柱代号的为（）。

A、YYZB、YDZC、YBZD、YJZ6.下列选项中，属于基础主梁的编号为（）A.JLL01（2B）B.JL01（1A）C.JCL01（1B）D.JZL01（2A）7. 楼板开间为3.6m，进深为4.2m，下列选项中不能作为这块板负筋长度值的为（）。

A、800mmB、900mmC、1000mmD、1100mm8. 下列选项中，属于地下室外墙代号的为（）。

A、ISQB、DWQC、OSQD、TBQ9. 室内剪力墙顶层竖向钢筋与下一层竖向钢筋不全在同一平面机械连接，相邻两节点的间距为（）。

A、300mmB、400mmC、500mmD、600mm10.下列选项中，属于悬挑板代号的为（）。

A、LBB、WBC、XBD、ZSB11. 下列选项中，属于构造边缘端柱代号的为（）。

A、GAZB、GBZC、GDZD、GJZ12. 下列选项中，属于约束边缘暗柱代号的为（）。

A、YAZB、YBZC、YDZD、YYZ13. 下列选项中的楼梯，其楼梯板是由踏步板、低端平板和高端平板组成的为（）。

A、ATB、BTC、CTD、DT14. 下列选项中，不属于桩基础编号的有（）。

A、CT J01B、CT P01C、CTL01D、CTZ0115. 下列选项中，属于阶形普通独立基础代号的为（）A.DJ PB.DJ JC.BJ JD.BJ J二、简答题 (每题 4分，共20分)16.简述梁箍筋9Ф10@100/150（2）的含义；17. 简述XL01 200x550/300的含义；18.简述WB3 h=100的含义；19.简述板中贯通筋Ф10/12@150的含义；20.简述KZB5（1A）的含义；三、识图题（每题10分，共30分）21.右图所示为一基础配筋图，请识读基础配筋图。
