什么是平法画法

1 平法识图与钢筋计算本章在这里主要介绍平法识图概述、钢筋计算的主要内容和需要注意的问题，以便为后面各章具体的技术内容讲述奠定基础。

1.1平法识图概述1.1.1 平法及其产生1）什么是平法“平法”系指混凝土结构施工图平面整体表示方法，简称平法。

它是我国目前现行的具体工程结构施工图设计的主要方法。

为简化起见下面统以“平法”进行表述。

“平法”其表达形式概括起来，就是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构施工图。

2）平法的产生平法的创始人是山东大学陈青来教授，在创立平法的时候，他在山东省建筑设计院从事结构设计工作。

当时正值改革开放初期，设计任务非常繁重，为了加快结构设计的速度，简化结构设计的过程，他吸收了国外的经验，结合中国建筑界的具体实践，创立了平法。

3）平法的重要意义和作用（1）“平法”是我国对混凝土结构施工图设计表示方法所进行的一项重大改革，它是国家科委和建设部列为国家级科技成果重点推广项目。

它的推广及应用，具有其重要意义与作用：（2）“平法”它改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法。

由于它把构件尺寸和配筋直接表达在各类构件的结构平面布置图上，使其结构施工图的数量大大减少，这不但减少了绘图的工作量，而且，结构设计的后期计算，如每根钢筋形状和尺寸的具体计算、工程钢筋表的绘制等，也都免去而不作了。

这样，它不仅精简了混凝土结构施工图的设计（绘图）的程序，极大地的解放了结构设计师的繁重劳动，加快了结构设计的步伐，在一定程度上提高了结构设计的质量。

（3）平法实施以后，对施工企业来讲，首先是施工人员到工地携带的图纸少了，并且还减少了结构施工图的阅读时间。

因此，“平法”制图规则不仅是结构设计师者完成柱、墙、梁平法施工图的设计依据，而且也是施工、监理人员准确理解和实施平法结构施工图的依据。

平法名词解释1、 2、 3、 4、 5……以此类推。

平法是指：建筑工程在施工前，必须首先按照图纸上的建筑尺寸将整个建筑的墙、柱、梁、板布置好，然后把预制好的建筑物按照相应的位置摆放整齐，最后再把墙体砌上，就算完成了。

因为房子要盖在一个很大的场地上，在这块场地上，有许多建筑物，他们之间都有缝隙，所以就需要平整场地。

一座大楼的建成是由许多小单元组成的，只要把这些小单元铺平整就可以了。

平法的最终目的就是要保证所盖的楼是平的。

当一座大楼快要封顶的时候，就会被一块一块“搬”起来，等到建筑师画出图纸，就说明大楼已经建成了。

平法在进行建筑物构造设计时，对外形、尺寸进行了统一的规划，包括长宽比例、荷载分布、抗震性能、构造处理和构造细部等，并通过内力调整得到了加强，从而保证建筑物具有良好的整体性和延展性。

在结构计算方面，采用了各种复杂情况下的内力分析方法，并采用了弹性地基板法和内力重分布法等方法，加强了结构计算的精确度。

同时，与标准设计法相比，可提高设计效率20%左右。

平法能够保证大型工业厂房的外形、结构布置的灵活性，使其容易满足现代化生产的要求。

平法分类编辑根据《民用建筑工程设计技术措施》的规定，按照平面形状特征、结构方案、建筑材料三方面的不同，平法分为： 1)平面形状特征相同或相似的框架结构、排架结构、框架剪力墙结构和框筒结构;2)平面形状特征不同的砖混结构; 3)平面形状特征不同的钢筋混凝土结构。

在《民用建筑设计通则》中，规定了按平面形状特征、结构方案、材料三方面进行建筑物平面设计。

根据建筑物的结构形式及使用功能分类。

如：多层住宅的平面常见的有：矩形、梯形、圆形、正方形、 L形、十字形、 T形、工字形、口字形、“一”字形、十字交叉形、扇形等。

高层住宅的平面常见的有：长方形、圆形、八角形、六边形、 L形、十字形、星形、工字形、复合形等。

学校、医院、影剧院等公共建筑的平面常见的有：矩形、 L形、复合形等。

根据外形尺寸大小分类。

郑州航空工业管理学院《平法制图》课程论文论文题目：谈谈对平法制图的认识及理解学生姓名：马永丽学号： 120996117学院：土木建筑工程学院专业年级： 1209961指导教师：岳鹏威2013年5 月21 日谈谈对平法制图的认识和理解一、“平法”制图的含义“平法制图”是混凝土结构施工图中“平面整体表示方法制图规则”的图示方法简称。

它是目前设计框架、剪力墙等混凝土结构施工图的通用图示方法。

概括的来讲，是把结构构件的尺寸和钢筋等，按照平面整体表示方法制图规则，整体表达直接在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。

二、平法制图发展历程●1996年11月，建设部批准《混凝土结构平面整体表示方法制图规则和构造详图》为国家建筑标准设计图集96G101，在批准之日向全国出版发行。

●2000年7月，平法国家建筑标准设计96G101修版为00G101。

●2003年1月，平法国家建筑标准设计00G101依据国家2000系列混凝土结构新规范修版为03G101-1。

●2003年7月，平法国家建筑标准设计03G101-2（现浇混凝土板式楼梯）编制完成，经建设部批准向全国出版发行。

●2004年2月，平法国家建筑标准设计04G101-3（筏形基础）编制完成，经建设部批准向全国出版发行。

●2004年11月，平法国家建筑标准设计04G101-4（现浇混凝土楼面板与屋面板）编制完成，经建设部批准向全国出版发行。

●2006年9月，平法国家建筑标准设计06G101-6（独立基础、条形基础、桩基承台）编制完成，经建设部批准向全国出版发行。

三、平法制图图集使用范围●03G101-1（柱·墙·梁构件的节点构造）●03G101-2（平法楼梯构造）●04G101-3（筏形基础及基础梁构造）●04G101-4（现浇楼面与屋面板构造）●06G101-6（独立基础、条形基础、桩基承台）四、平法制图的基本原理平法制图是一个视全部设计过程和施工过程为一个整体的主系统，而主系统是由多个子系统构成的，包括基础结构、柱墙结构、梁结构、板结构，各个系统既具有明确的层次性，又具有相互的关联性和相对的完整性。

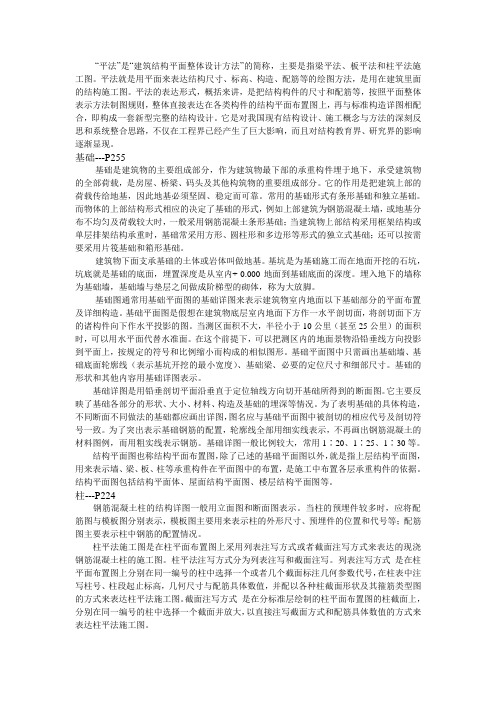

“平法”是“建筑结构平面整体设计方法”的简称，主要是指梁平法、板平法和柱平法施工图。

平法就是用平面来表达结构尺寸、标高、构造、配筋等的绘图方法，是用在建筑里面的结构施工图。

平法的表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。

它是对我国现有结构设计、施工概念与方法的深刻反思和系统整合思路，不仅在工程界已经产生了巨大影响，而且对结构教育界、研究界的影响逐渐显现。

基础---P255基础是建筑物的主要组成部分，作为建筑物最下部的承重构件埋于地下，承受建筑物的全部荷载，是房屋、桥梁、码头及其他构筑物的重要组成部分。

它的作用是把建筑上部的荷载传给地基，因此地基必须坚固、稳定而可靠。

常用的基础形式有条形基础和独立基础。

而物体的上部结构形式相应的决定了基础的形式，例如上部建筑为钢筋混凝土墙，或地基分布不均匀及荷载较大时，一般采用钢筋混凝土条形基础；当建筑物上部结构采用框架结构或单层排架结构承重时，基础常采用方形、圆柱形和多边形等形式的独立式基础；还可以按需要采用片筏基础和箱形基础。

建筑物下面支承基础的土体或岩体叫做地基。

基坑是为基础施工而在地面开挖的石坑，坑底就是基础的底面，埋置深度是从室内+-0.000地面到基础底面的深度。

埋入地下的墙称为基础墙，基础墙与垫层之间做成阶梯型的砌体，称为大放脚。

基础图通常用基础平面图的基础详图来表示建筑物室内地面以下基础部分的平面布置及详细构造。

基础平面图是假想在建筑物底层室内地面下方作一水平剖切面，将剖切面下方的诸构件向下作水平投影的图。

当测区面积不大，半径小于10公里（甚至25公里）的面积时，可以用水平面代替水准面。

在这个前提下，可以把测区内的地面景物沿铅垂线方向投影到平面上，按规定的符号和比例缩小而构成的相似图形。

基础平面图中只需画出基础墙、基础底面轮廓线（表示基坑开挖的最小宽度）、基础梁、必要的定位尺寸和细部尺寸。

平面整体表示法的制图规则简介平面整体表示法简称平法，这种所谓“平法”的表达方式，是将结构构件的尺寸和配筋，按照平面整体表示法的制图规则，直接表示在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套完整的结构施工图。

改变了传统的将构件从结构平面图中索引出来，再逐个绘制配筋详图的繁琐表示方法。

现在采用的图集为《混凝土结构施工图平面整体表示方法制图规则和构造详图》（11G101），由中国建筑标准设计研究院编制。

现在梁、柱、剪力墙、楼梯等结构构件皆可用平面整体表示法来表示。

下面以梁为例来简要介绍。

1.梁平面整体配筋图的表示方法梁的平面注写包括集中标注和原位标注。

（1）集中标注集中标注表示梁的通用数值，可以从梁的任何一跨引出。

集中标注的内容有五项必注值及一项选注值，必注值为：1）梁的编号；2）截面尺寸；3）梁箍筋；4）梁上部贯通筋或架立筋，梁下部贯通筋；5）梁侧面纵向构造钢筋或受扭钢筋。

梁顶面标高高差为选注值，当梁顶面与楼层结构标高有高差时则注写。

（2）原位标注原位标注表示梁的特殊值。

当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。

原位标注有如下规定：1）梁上部纵筋（含贯通筋）多于一排时，用斜线“/”将各排纵筋自上而下分开。

2）梁下部纵筋（含贯通筋）多于一排时，用斜线“/”将各排纵筋自上而下分开。

3）当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相连，角筋写在前面。

下面以梁为例，简单介绍“平法”中平面注写方式的表达方法，图3-11为梁配筋平面图例。

关于“平法”中其他构件及其他表达方法，请参阅有关图集。

图3 -12是用传统表达方式画出的一根两跨钢筋混凝土连续梁的配筋图（为简化起见，图中只画出立面图和断面图）。

从该图可以了解该梁的支承情况、跨度、断面尺寸，以及各部分钢筋的配置状况。

此图可用梁平面整体表示法绘出，如图3 -13所示，梁的平面注写包括集中标注和原位标注两部分。
