多联机空调系统技术交底大全

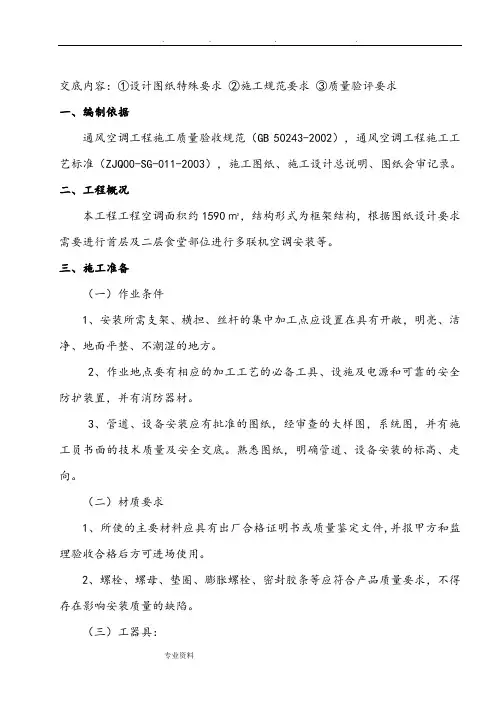

交底内容：①设计图纸特殊要求②施工规范要求③质量验评要求一、编制依据通风空调工程施工质量验收规范（GB 50243-2002），通风空调工程施工工艺标准（ZJQ00-SG-011-2003），施工图纸、施工设计总说明、图纸会审记录。

二、工程概况本工程工程空调面积约1590㎡，结构形式为框架结构，根据图纸设计要求需要进行首层及二层食堂部位进行多联机空调安装等。

三、施工准备（一）作业条件1、安装所需支架、横担、丝杆的集中加工点应设置在具有开敞，明亮、洁净、地面平整、不潮湿的地方。

2、作业地点要有相应的加工工艺的必备工具、设施及电源和可靠的安全防护装置，并有消防器材。

3、管道、设备安装应有批准的图纸，经审查的大样图，系统图，并有施工员书面的技术质量及安全交底。

熟悉图纸，明确管道、设备安装的标高、走向。

（二）材质要求1、所使的主要材料应具有出厂合格证明书或质量鉴定文件,并报甲方和监理验收合格后方可进场使用。

2、螺栓、螺母、垫圈、膨胀螺栓、密封胶条等应符合产品质量要求，不得存在影响安装质量的缺陷。

（三）工器具：常用工具：倒链、滑轮、扳手，手电钻，冲击电钻，台钻，磨光机，木锤，拍板，麻绳、弯管机、试压泵等。

测量工具：水平尺、钢直尺、钢卷尺、水准仪、线坠、角尺。

四、施工工艺及质量要求A、冷媒管1、管子、管件、支架与阀门的型号、规格、材质及工作压力必须符合设计要求和施工规范规定（GB50243-2002）。

2、管子、管件及阀门内壁必须清洁及干燥必须按施工规范规定进行清洗（GB50243-2002）。

3、管道系统的工艺流向、管道坡度、标高、位置必须符合设计要求（GB50243-2002）。

4、焊缝与热影响区严禁有裂纹，焊缝表面无夹渣、气孔等缺陷，氮系统管道焊口符合验收规范（GB50243-2002）。

5、管道系统的气密性试验、真空度试验必须按施工规范规定进行（GB50243-2002）。

6、管道的保温，采用专用配套难燃（B1级）橡塑管套，其中冷媒管管径小于∅15.9的保温橡塑管套为20mm，冷媒管大于及等于∅15.9保温橡塑管套为25mm。

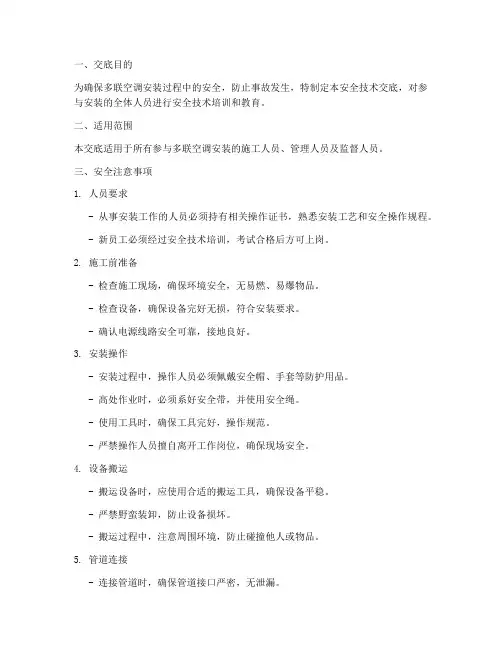

一、交底目的为确保多联空调安装过程中的安全，防止事故发生，特制定本安全技术交底，对参与安装的全体人员进行安全技术培训和教育。

二、适用范围本交底适用于所有参与多联空调安装的施工人员、管理人员及监督人员。

三、安全注意事项1. 人员要求- 从事安装工作的人员必须持有相关操作证书，熟悉安装工艺和安全操作规程。

- 新员工必须经过安全技术培训，考试合格后方可上岗。

2. 施工前准备- 检查施工现场，确保环境安全，无易燃、易爆物品。

- 检查设备，确保设备完好无损，符合安装要求。

- 确认电源线路安全可靠，接地良好。

3. 安装操作- 安装过程中，操作人员必须佩戴安全帽、手套等防护用品。

- 高处作业时，必须系好安全带，并使用安全绳。

- 使用工具时，确保工具完好，操作规范。

- 严禁操作人员擅自离开工作岗位，确保现场安全。

4. 设备搬运- 搬运设备时，应使用合适的搬运工具，确保设备平稳。

- 严禁野蛮装卸，防止设备损坏。

- 搬运过程中，注意周围环境，防止碰撞他人或物品。

5. 管道连接- 连接管道时，确保管道接口严密，无泄漏。

- 使用专用工具，确保连接牢固。

- 连接完成后，检查系统是否有泄漏现象。

6. 电气安全- 电气设备操作人员必须具备相关资质。

- 操作前，确保电源断开，防止触电事故。

- 严禁在带电状态下进行操作。

7. 施工结束- 施工结束后，清理施工现场，确保无安全隐患。

- 对设备进行检查，确保设备正常运行。

四、应急处理1. 发生意外事故时，立即停止作业，迅速报警。

2. 根据事故情况，采取相应措施进行救援。

3. 保护现场，等待相关部门处理。

五、培训与考核1. 安装人员必须参加安全技术培训，考核合格后方可上岗。

2. 定期对安装人员进行安全教育培训，提高安全意识。

六、总结本安全技术交底旨在提高多联空调安装过程中的安全水平，确保施工人员生命财产安全。

请全体人员严格遵守安全操作规程，共同营造安全、和谐的施工环境。

多联机系统安装技术交底1. 引言多联机系统是一种可同时服务多个房间的空调系统，因其灵活性和高效性而受到越来越多人的青睐。

本文旨在对多联机系统的安装进行技术交底，以便安装人员能够正确地安装和维护这些系统。

2. 安装前的准备在安装多联机系统之前，需要进行以下准备：•了解安装位置：在选择安装位置时，要确保系统与噪声敏感区域保持足够的距离，以防止噪声影响到邻居。

•确定管道和电缆的走向：在确定管道和电缆的走向之前，要先了解管道和电缆的长度、数量和管径，并选择合适的材料进行安装。

•检查各个房间的面积和朝向：在安装系统之前，要检查各个房间的面积和朝向，以便确定需要安装的室内机数量和类型。

3. 安装多联机系统安装多联机系统需要按照以下步骤进行：3.1 安装室外机安装室外机需要按照以下步骤进行：1.确认安装位置：要选择一个稳定的区域，以确保室外机能够稳定地运行，并且易于维护。

2.安装脚手架：在安装前，需要先架设脚手架，以便进行安装和维护工作。

3.室外机固定：将室外机固定在脚手架上，以确保它不会晃动或倒塌。

4.接地：将室外机接地，并接好电源。

3.2 安装室内机安装室内机需要按照以下步骤进行：1.安装架子：在室内安装位置处安装适当的架子，以便固定室内机。

2.安装管道和电缆：根据先前确定的路径，在架子上安装管道和电缆。

3.室内机固定：将室内机固定在架子上，并连接管道和电缆。

4.确定室内机的运行模式：根据安装位置、房间面积和朝向，确定室内机的运行模式和温度范围。

3.3 启动系统在完成室内和室外机的安装之后，需要执行以下步骤来启动系统：1.检查管道和电缆的部署: 在启动系统之前，要检查管道和电缆的部署是否正确，以避免系统出现问题。

2.充注冷媒：向系统中充注适当的冷媒，以确保其能够正常运行。

3.启动系统：按照说明书启动系统，并确认室内和室外机都能正常运行。

4. 安装后的维护为了确保多联机系统的长时间稳定运行，需要进行以下维护工作：1.定期清理室外机的过滤器：定期清理室外机的过滤器，以确保它不被灰尘和杂物堵塞。

一、交底项目名称：多联机安装与维护安全技术交底二、交底对象：参与多联机安装、维护及操作的所有人员三、交底时间：[具体时间]四、交底内容：一、安全注意事项1. 工作前准备（1）检查施工现场，确保环境整洁，无障碍物，符合安全作业要求。

（2）熟悉多联机设备的技术参数、操作规程及安全注意事项。

（3）佩戴好安全帽、安全鞋、手套等个人防护用品。

2. 安装过程（1）安装前，确保所有安装工具、材料齐全，符合要求。

（2）按照设备说明书进行安装，确保设备安装牢固、水平。

（3）安装过程中，注意检查线路连接是否正确，防止短路、漏电等事故发生。

（4）安装高空作业时，应使用安全带，确保自身安全。

3. 维护过程（1）维护前，关闭设备电源，确保设备处于安全状态。

（2）维护过程中，注意观察设备运行状态，发现问题及时处理。

（3）维护时，使用专用工具，避免对设备造成损害。

（4）维护后，检查设备运行是否正常，确保设备处于良好状态。

4. 操作过程（1）操作前，了解设备性能、操作规程及安全注意事项。

（2）操作时，遵循操作规程，确保设备正常运行。

（3）操作过程中，注意观察设备运行状态，发现问题及时处理。

（4）操作结束后，关闭设备电源，确保设备处于安全状态。

二、应急处置措施1. 短路、漏电（1）立即切断设备电源，防止事故扩大。

（2）检查线路连接，找出短路、漏电原因，进行处理。

（3）必要时，请专业人员协助处理。

2. 设备故障（1）关闭设备电源，确保设备处于安全状态。

（2）检查设备故障原因，进行维修或更换部件。

（3）维修完成后，进行试运行，确保设备正常运行。

3. 高空坠落（1）立即停止高空作业，确保人员安全。

（2）对坠落人员实施急救措施，必要时拨打急救电话。

（3）检查现场安全设施，确保符合安全要求。

三、培训及考核1. 对参与多联机安装、维护及操作人员进行安全技术培训，确保其掌握安全操作技能。

2. 培训结束后，进行考核，确保人员具备安全操作能力。

四、总结本次安全技术交底旨在提高参与多联机安装、维护及操作人员的安全意识，确保设备安全运行。

一、文档标题多联机安全技术交底二、文档编号[填写编号]三、文档日期[填写日期]四、适用范围本安全技术交底适用于所有参与多联机安装、操作、维护和检修的人员。

五、交底目的为确保多联机系统在安装、运行和维护过程中的安全，防止事故发生，特制定本安全技术交底。

六、多联机系统简介多联机是一种中央空调系统，通过一根或多根冷媒管连接多个室内机，实现多个房间或空间的温度调节。

七、安全技术交底内容1. 安装前的准备工作（1）了解多联机系统的结构、性能、操作方法和安全注意事项。

（2）检查施工现场环境，确保符合安装要求。

（3）准备好安装工具和材料，如水平尺、螺丝刀、扳手、绝缘胶带等。

2. 安装过程中的安全注意事项（1）高处作业时，必须佩戴安全带，确保安全。

（2）搬运重物时，注意平衡，避免扭伤。

（3）安装过程中，严禁赤手触摸带电部件，确保绝缘良好。

（4）在安装冷媒管时，注意不要损坏管道，避免泄漏。

（5）安装完成后，检查所有连接部件是否牢固，确保系统正常运行。

3. 操作过程中的安全注意事项（1）操作人员应熟悉多联机的操作方法，严禁擅自操作。

（2）操作过程中，注意观察设备运行状态，发现异常情况立即停机检查。

（3）定期检查设备，发现磨损、损坏等异常情况，及时更换或修复。

（4）操作人员应佩戴绝缘手套、绝缘鞋等防护用品。

4. 维护与检修过程中的安全注意事项（1）维护与检修前，确保切断电源，防止触电。

（2）检查设备内部部件时，注意不要损坏电气元件。

（3）更换部件时，确保新部件符合要求，并正确安装。

（4）维护与检修过程中，注意保持工作区域整洁，防止滑倒。

5. 应急处理（1）发现设备异常，立即停机检查，排除故障。

（2）遇紧急情况，立即采取相应措施，确保人员安全。

八、培训与考核1. 对操作人员进行安全技术培训，确保其掌握相关安全知识。

2. 对操作人员进行考核，考核合格后方可上岗。

九、附则1. 本安全技术交底自发布之日起实施。

2. 本安全技术交底由[填写部门]负责解释。

1-一、施工准备（一）作业条件1、空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。

2、对空气洁净系统的安装，应在建筑物内部安装部件的地面已做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。

3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础已确定，设备连接器、罩体方位已知的情况下进行。

4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。

（二）材质要求1、各种安装材料应具有出厂合格证明书或质量鉴定文件及产品清单。

2、成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊等缺陷：3、安装的阀体等部件应检查调节装置是否灵活，油漆层有无损伤。

4、安装使用的材料：螺栓、螺母、焊条膨胀螺栓应符合产品质量要求。

（三）工器具主要工器具有：自动套丝机、交流电焊机、冲击钻电锤、手电钻、手锯、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、倒链、高凳、大绳、尖冲、刷子等。

二、质量要求空调水系统管道与设备安装工程水系安装子分部工程，包括冷媒、凝结水控制线路系统的设备（不包括末端设备）、管道及附件施工质量的检验及验收。

管应采用螺纹、钎焊连接。

但应对焊缝及热影响区的表面进行防腐处理。

应按现行国家标准《建筑给水、排水及采暖工程施工质量验收规范》G B 50242-2002的规定执行。

空调系统技术资料核准应该开洞的位置、尺寸准确无误后，在要打洞的墙板上标出所开洞孔的大小，征得业主与现场监理同意后进行打孔作业。

管线过墙洞，采用电锤打孔，若不适宜电锤打孔的墙壁在征得业主同意后方可用其它方式打孔。

孔的的1-尺寸以穿过管线（含保温层）外径为准，吊装室内机及支托架固定采用膨胀螺栓。

配管穿过墙体或楼板处应设镀锌铁皮套管或钢套管，管道的焊缝不得置于套管内，镀锌铁皮套管应与墙面或楼板平齐，但应比地面高出20mm管道与套管的空隙应用隔热或其他不然材料填塞，不得将套管作为管道支架。

中央空调控制技术交底(多联机)简介本文档旨在交底中央空调多联机的控制技术，帮助用户了解基本概念和操作流程。

多联机系统是一种高效环保的空调系统，它能够在多个室内单元之间共享一个室外机，从而提供更好的节能效果和舒适度。

多联机系统组成多联机系统由室外机、室内机和控制器组成。

室外机是整个空调系统的核心，具有制冷和制热功能。

室内机位于不同的房间或区域，用于供冷或供热。

控制器是连接室内机和室外机的桥梁，用于实现系统的控制和调节功能。

控制技术多联机系统的控制技术包括以下几个方面：1. 温度控制：用户可以通过控制器设置所需的室内温度。

控制器将自动调节室内机的运行，使室内温度保持在设定的范围内。

2. 强制运行：通过设置强制运行功能，用户可以在特定时间段内强制运行系统，以满足特殊需求或应急情况。

3. 定时启停：控制器具有定时启停功能，用户可以根据需要在特定时间段内预设室内机的开启和关闭时间。

4. 多房间独立控制：每个室内机都可以独立控制，用户可以在不同的室内机之间设定不同的运行模式和温度，以满足各个房间的需求。

操作流程以下是使用多联机系统的基本操作流程：1. 打开室内机电源。

2. 使用控制器设置所需的室内温度。

3. 根据需要设置强制运行功能和定时启停功能。

4. 对于多房间环境，分别控制每个室内机的运行模式和温度。

5. 定期清洁和维护系统，确保其良好运行和长寿命。

注意事项使用多联机系统时，请务必注意以下事项：1. 请按照操作手册正确使用控制器和室内机。

2. 避免在高湿度或高温环境下长时间使用系统。

3. 定期清洁室内机和室外机，以保持良好的空气质量和系统效率。

4. 如需维修或故障排除，请联系专业技术人员进行操作，切勿自行拆卸或修理。

总结：本文档介绍了中央空调多联机系统的控制技术和操作流程，帮助用户理解和正确使用该系统。

在使用过程中，请严格按照操作手册和注意事项进行操作，以确保系统的稳定运行和寿命。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

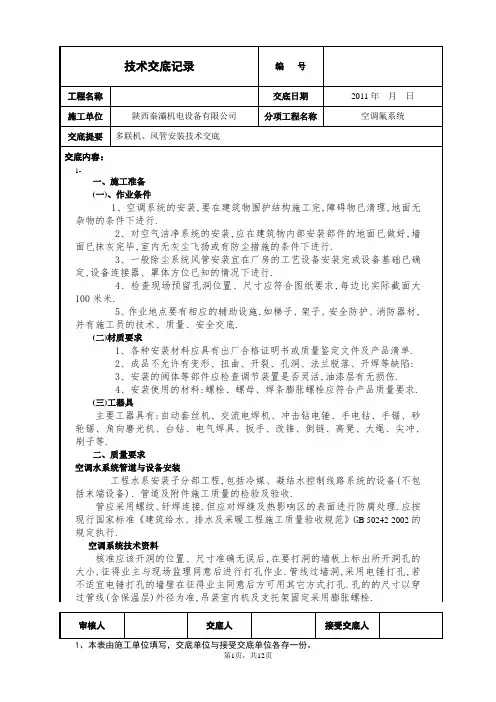

工程名称交底日期2011年月日施工单位陕西秦灞机电设备有限公司分项工程名称空调氟系统
交底提要多联机、风管安装技术交底
交底内容：
1-
配管穿过墙体或楼板处应设镀锌铁皮套管或钢套管,管道的焊缝不得置于套管内,镀锌铁皮套管应与墙面或楼板平齐,但应比地面高出20米米,管道与套管的空隙应用隔热或其他不然材料填塞,不得将套管作为管道支架.
1）弯管作业
冷媒配管应尽量短,优先选用直线配管,必须弯曲时,弯曲半径要在配管半径的4倍以上.而且弯曲冷媒管时,要用手动弯曲,一定注意不能把管子弄破,并且管壁不能变薄.
2）扩口加工
使用R410A专用的抓卡式扩口工具,按照冷媒管的要求进行加工,扩口铜管必须用O材或OL材料.
①扩口连接
扩口连接冷媒管与室内机链接采用喇叭口链接,因此要注意喇叭口的扩展质量,其中承口的扩口深度不应小于管径,扩口方向应迎冷媒流向,切管采用切割刀,扩口和锁紧螺母时在扩口的内表面上涂少许冷冻油,扩口尺寸和螺母扭力如下表(部分)
室内侧的连接
A、辅助配管前端的扩口螺帽要用2把扳手来装卸(这时如有氮气漏出的话不是
异常)
B、对正扩口中心,最初用手拧3-4圈,再用2把扳手切实紧好.
室外侧的连接
A、首先卸下液管侧的扩口螺母(小管),对正扩口中心,最初用手拧3-4圈,再用
审核人交底人接受交底人。
