分闸时间、合闸时间及同期性的意义

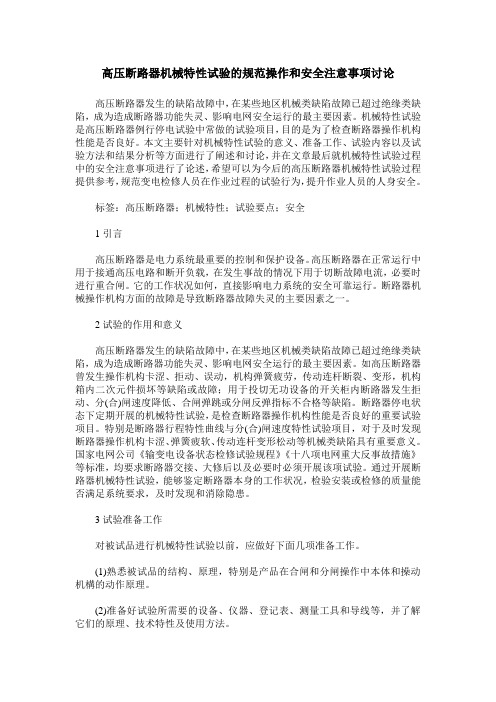

高压断路器机械特性试验的规范操作和安全注意事项讨论高压断路器发生的缺陷故障中，在某些地区机械类缺陷故障已超过绝缘类缺陷，成为造成断路器功能失灵、影响电网安全运行的最主要因素。

机械特性试验是高压断路器例行停电试验中常做的试验项目，目的是为了检查断路器操作机构性能是否良好。

本文主要针对机械特性试验的意义、准备工作、试验内容以及试验方法和结果分析等方面进行了阐述和讨论，并在文章最后就机械特性试验过程中的安全注意事项进行了论述，希望可以为今后的高压断路器机械特性试验过程提供参考，规范变电检修人员在作业过程的试验行为，提升作业人员的人身安全。

标签：高压断路器；机械特性；试验要点；安全1引言高压断路器是电力系统最重要的控制和保护设备。

高压断路器在正常运行中用于接通高压电路和断开负载，在发生事故的情况下用于切断故障电流，必要时进行重合闸。

它的工作状况如何，直接影响电力系统的安全可靠运行。

断路器机械操作机构方面的故障是导致断路器故障失灵的主要因素之一。

2试验的作用和意义高压断路器发生的缺陷故障中，在某些地区机械类缺陷故障已超过绝缘类缺陷，成为造成断路器功能失灵、影响电网安全运行的最主要因素。

如高压断路器曾发生操作机构卡涩、拒动、误动，机构弹簧疲劳，传动连杆断裂、变形，机构箱内二次元件损坏等缺陷或故障；用于投切无功设备的开关柜内断路器发生拒动、分(合)闸速度降低、合闸弹跳或分闸反弹指标不合格等缺陷。

断路器停电状态下定期开展的机械特性试验，是检查断路器操作机构性能是否良好的重要试验项目。

特别是断路器行程特性曲线与分(合)闸速度特性试验项目，对于及时发现断路器操作机构卡涩、弹簧疲软、传动连杆变形松动等机械类缺陷具有重要意义。

国家电网公司《输变电设备状态检修试验规程》《十八项电网重大反事故措施》等标准，均要求断路器交接、大修后以及必要时必须开展该项试验。

通过开展断路器机械特性试验，能够鉴定断路器本身的工作状况，检验安装或检修的质量能否满足系统要求，及时发现和消除隐患。

单侧电源线路的三相一次自动重合闸， 实现简单：
1. 在单侧电源的线路上，不需要考虑电源间的同步合 闸问题；
2. 三相同时跳开与合上不需要考虑区分故障类别和选 择故障相；
3. 只需要满足在希望重合时、断路器允许重合的条件 下、经预定的延时，发出一次合闸脉冲。
这种重合闸的实现器件有电磁继电器组合式、晶 体管式、集成电路式、可编程逻辑控制式和与数字保 护一体化工作的数字式等多种。
4) 对断路器本身由于机构不良或继电保护误动而 引起的误跳，也能起纠正作用。
缺点：
1) 当重合于永久性故障时，使电力系统又一 次受到故障的冲击。
2) 使断路器的工作条件变得更加恶劣 。因为 它要在很短的时间内，连续切断两次短路 电流。这种情况对于油断路器必须加以考 虑，因为在第一次跳闸时，由于电弧的作 用，已使油的绝缘强度降低，在重合后第 二次跳闸时，是在绝缘已经降低的不利条 件下进行的。
除此之外，也有“永久性故障”。
例如:由于线路倒杆，断线，绝缘子击穿 或损坏等引起的故障，在线路被断开以 后，它们仍然是存在的。这时，即使再 合上电源，由于故障依然存在，线路还 要被继电保护再次断开，因而就不能恢 复正常的供电。
由于送电线路上的故障具有以上的 性质，因此，在线路被断开以后再进行 一次合闸就有可能大大提高供电的可靠 性。为此在电力系统中广泛采用了当断 路器跳闸以后能够自动地将断路器重新 合闸的自动重合闸装置。
一、作用
单相故障占了70%以上，且大都是“瞬时性”故 障，在我国一般保证只重合一次，成功率在60%-90%
优之点间：。
1) 大大提高了供电的可靠性，减少了线路停电的 次数，特别是对单侧电源的单回线路尤为显著。
2) 在高压输电线路上采用重合闸，可以提高电力 系统并列运行的稳定性。

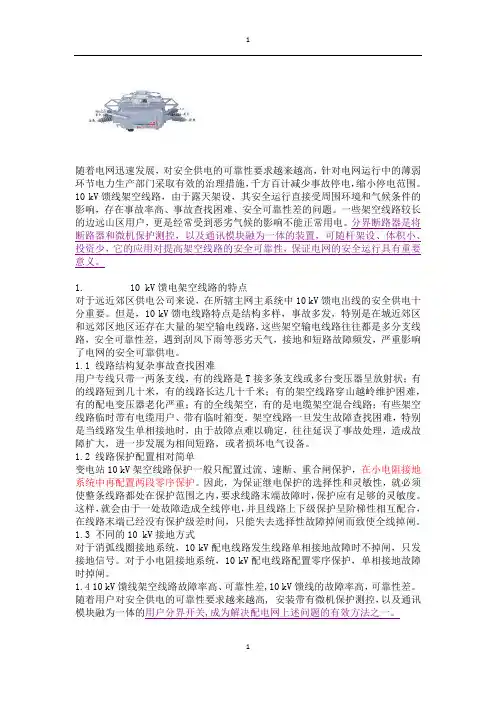

随着电网迅速发展，对安全供电的可靠性要求越来越高，针对电网运行中的薄弱环节电力生产部门采取有效的治理措施，千方百计减少事故停电，缩小停电范围。

10 kV馈线架空线路，由于露天架设，其安全运行直接受周围环境和气候条件的影响，存在事故率高、事故查找困难、安全可靠性差的问题。

一些架空线路较长的边远山区用户，更是经常受到恶劣气候的影响不能正常用电。

分界断路器是将断路器和微机保护测控，以及通讯模块融为一体的装置，可随杆架设、体积小、投资少，它的应用对提高架空线路的安全可靠性，保证电网的安全运行具有重要意义。

1. 10 kV馈电架空线路的特点对于远近郊区供电公司来说，在所辖主网主系统中10 kV馈电出线的安全供电十分重要。

但是，10 kV馈电线路特点是结构多样，事故多发，特别是在城近郊区和远郊区地区还存在大量的架空输电线路，这些架空输电线路往往都是多分支线路，安全可靠性差，遇到刮风下雨等恶劣天气，接地和短路故障频发，严重影响了电网的安全可靠供电。

1.1 线路结构复杂事故查找困难用户专线只带一两条支线，有的线路是T接多条支线或多台变压器呈放射状；有的线路短到几十米，有的线路长达几十千米；有的架空线路穿山越岭维护困难，有的配电变压器老化严重；有的全线架空，有的是电缆架空混合线路；有些架空线路临时带有电缆用户、带有临时箱变。

架空线路一旦发生故障查找困难，特别是当线路发生单相接地时，由于故障点难以确定，往往延误了事故处理，造成故障扩大，进一步发展为相间短路，或者损坏电气设备。

1.2 线路保护配置相对简单变电站10 kV架空线路保护一般只配置过流、速断、重合闸保护，在小电阻接地系统中再配置两段零序保护。

因此，为保证继电保护的选择性和灵敏性，就必须使整条线路都处在保护范围之内，要求线路末端故障时，保护应有足够的灵敏度。

这样，就会由于一处故障造成全线停电，并且线路上下级保护呈阶梯性相互配合，在线路末端已经没有保护级差时间，只能失去选择性故障掉闸而致使全线掉闸。

SF6断路器介绍
• 六氟化硫气体断路器 – SF6气体的性质 • 六氟化硫气体断路器是利用SF6气体作为绝缘介 质和灭弧介质的新型高压断路器。 • SF6气体有较高的介电强度，采用SF6气体作为电 气的绝缘介质可以大大缩小电气的外形尺寸，减 少占地面积。 • SF6气体具有良好的灭弧性能，主要原因是：SF6 气体的绝缘强度高；弧柱的电导率高，燃弧电压 很低，弧柱的能量较小；电流过零后，介质绝缘
高压断路器外观
高压断路器
灭弧室
高压断路器—灭弧室开断过程
高压断路器的特性参数
• 额定电压 额定电压指的是线电压，标于断路器的铭牌上。额定 电压的大小影响断路器的外形尺寸和绝缘水平，额定 电压越高要求绝缘强度越高，外形尺寸越大，相间距 离亦越大。
• 额定电流 额定电流是指在规定的环境温度下，断路器长时间允 许通过的最大工作电流。断路器长期通过额定电流时， 其各部分的发热温度不会超过允许值。额定电流的大 小决定了断路器的触头结构和导电部分的截面。
返回目录
1.绝缘部件、辅助和控制回路绝缘电阻及交流耐压
➢绝缘部件绝缘测量 断路器的绝缘部件包括瓷套、绝缘拉杆、灭弧室、绝
缘介质。 在断路器合闸状态下测量绝缘电阻，主要检查绝缘拉
杆、套管及绝缘介质的绝缘状况。 在断路器分闸状态下测量绝缘电阻，主要检查各端口
之间的绝缘以及内部灭弧室是否受潮或烧伤。
返回目录
2.导电回路电阻
➢导电回路电阻测量 导电回路电阻主要取决于断路器动静触头的接触 电阻，其大小直接影响通过正常工作电流时是否产 生不允许的发热，及通过短路电流时的切断性能； 它是反应安装检修质量的重要数据。 ➢使用仪器： 回路电阻测试仪（要求不小于100A）或双臂直流 电桥。

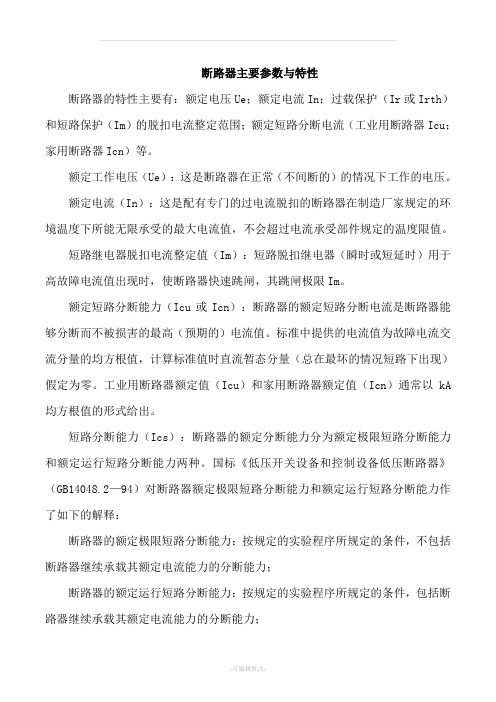

断路器主要参数与特性断路器的特性主要有：额定电压Ue；额定电流In；过载保护（Ir或Irth）和短路保护（Im）的脱扣电流整定范围；额定短路分断电流（工业用断路器Icu；家用断路器Icn）等。

额定工作电压（Ue）：这是断路器在正常（不间断的）的情况下工作的电压。

额定电流（In）：这是配有专门的过电流脱扣的断路器在制造厂家规定的环境温度下所能无限承受的最大电流值，不会超过电流承受部件规定的温度限值。

短路继电器脱扣电流整定值（Im）：短路脱扣继电器（瞬时或短延时）用于高故障电流值出现时，使断路器快速跳闸，其跳闸极限Im。

额定短路分断能力（Icu或Icn）：断路器的额定短路分断电流是断路器能够分断而不被损害的最高（预期的）电流值。

标准中提供的电流值为故障电流交流分量的均方根值，计算标准值时直流暂态分量（总在最坏的情况短路下出现）假定为零。

工业用断路器额定值（Icu）和家用断路器额定值（Icn）通常以kA均方根值的形式给出。

短路分断能力（Ics）：断路器的额定分断能力分为额定极限短路分断能力和额定运行短路分断能力两种。

国标《低压开关设备和控制设备低压断路器》（GB14048.2—94）对断路器额定极限短路分断能力和额定运行短路分断能力作了如下的解释：断路器的额定极限短路分断能力：按规定的实验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力；断路器的额定运行短路分断能力：按规定的实验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力；额定极限短路分断能力的试验程序为O—t—CO。

其具体试验是：把线路的电流调整到预期的短路电流值（例如380V ，50kA），而试验按钮未合，被试断路器处于合闸位置，按下试验按钮，断路器通过50kA 短路电流，断路器立即开断（open简称O），断路器应完好，且能再合闸。

t为间歇时间，一般为3min，此时线路仍处于热备状态，断路器再进行一次接通（close 简称C）和紧接着的开断（O），（接通试验是考核断路器在峰值电流下的电动和热稳定性）。

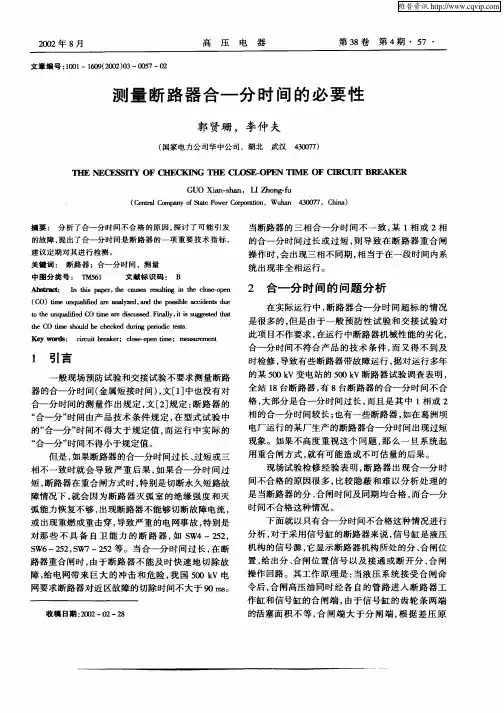

Ｋｅ ｌ － ｃｒ ｕｔｂ ｅ ｋ ｒ ｃｏ ｅ ｏ ｎ ｔ ； ￣ ｙ ＷＯ＇ ＂ ｉ ｉ ｒ ａ ｅ ； ｌｓ － ｐ ｍｅ ｌ ￣ ｃ ｅ ｉ
１ 引言
一
般 现场 预 防试 验 和交 接 试验 不 要求 测 量 断路
器 的合 一 分 时 间 （ 属短 接 时 间 ）文 ［ ］ 金 ， １ 中也 没有 对 合一 分 时 间 的测 量 作 出规 定 ， ［ ］ 定 ： 路 器 的 文 ２规 断 “ 一分 ” 间 由产 品 技 术 条 件 规 定 ， 型 式 试 验 中 合 时 在 的“ 合一 分 ” 间不 得 大 于 规 定 值 ， 运行 中 实 际 的 时 而 “ 一 分 ” 间不 得小 于 规定 值 。 合 时 但是 ， 如果 断 路器 的合一 分 时 间过 长 、 短 或三 过
ＴＨＥ ＮＥａ
ｎ ｏＦ 印Ｅ ‘ Ｎ ＴＨＥ ａ ． ａ ． ］ Ｇ 【 ｏ圊 ｏＰ ＥＮ Ｔ Ｍ Ｅ Ｉ Ｉ ＯＦ Ｃ ＲＣＵ Ｔ Ｉ ＢＲＥＡ Ｅ Ｋ Ｒ
ＧＵＯ ａ － ｈ ｎ， Ｌ ｏ ｇ ｆ Ｘｉｎ ｓ ａ ＩＺｈ ｎ －ｕ
（ ｅｔ ｌ ｏ ｐｎ ａｅＰｗ ｒ ｏ ｏａ ｏ ，Ｗｕａ ４０７ ，Ｃ ｉａ Ｃｎ ａ Ｃ ｍ ａｙｏ Ｓ ｔ ｏ ｅ ｒ ｒ ｎ ｒ ｆｔ Ｃｐ ｔ ｉ ｈｎ ３０７ ｈｎ ）
统 出现非 全 相运 行 。
的故 障 ， 出了合—分 时间是 断路 器 的一项 重要 技 术 指标 ， 提
建议定期 对其进行 检测 。 关键词 ： 断路 器 ；合一分 时间 ，测量 中图分 类号 ： Ｔ ６ Ｍ５ １
Ａｂ 灯翻鱼 ｓ ：
文献标 识码 ： Ｂ
ｈｌｔｉ ａ ｅ ， ｈ ａｌ ￣ ｒｓ ｌ Ｉ ｎ ｔｅ ｃｏ ｅ ｏ ｅ ｈｓ ｐ ｐ ｒ ｔｅ ｃ ｔ ｅ ｅ ｕｄ ｌ ｉ ｈ ｌ － ｐ ｎ ｓ ｇ ｓ

第一节发电厂的厂用电一、厂用电和厂用电率在火电厂和水电厂的生产过程中，都需要许多机械为主要设备和辅助设备服务，以保证发电厂的正常生产，这些机械设备称为厂用机械。

厂用机械除极少数（如汽动给水泵），都用电动机拖动。

所有厂用电动机的用电，以及全厂其它方面，如运行操作、试验、修配、照明等的用电，统称为厂用电。

为了维持发电厂的正常运行，必须保证厂用电的可靠性。

在一定时间内，如一月或一年内，厂用电的耗电量占发电厂总发电量的百分数，称为发电厂的厂用电率。

降低厂用电率可以降低发电厂的发电成本，同时相应地增大了对系统的供电量。

因此运行中要“少用多发”，提高发电厂的经济效益。

发电厂的厂用电率与发电厂和类型、自动化程度等有关。

一般凝汽式火电厂的厂用电率为5%-8%，热电厂的厂用电率为8%-10%，水电厂的厂用电率为0.2%-2.0%。

二、水电厂的主要厂用负荷（1）机组自用电部分，压油装置油泵、机组调速和轴承润滑系统用油、水内冷水系统、水轮机项盖排水泵、漏油泵、主变压器冷却设备等。

（2）全厂公用电部分：厂房吊车、快速闸门启闭设备、闸门室吊车、尾水闸门吊车、蓄电池组和浮充电装置、空气压缩机、中央修配厂、滤油机、全厂照明等。

三、厂用电负荷按重要性分类厂用电负荷，按其用电设备在生产中的作用，以及中断供电时对设备，人身造成的危害程度不同，按其重要性一般分为四类：（1）一类负荷：凡短时（包括手动切换恢复供电所需的时间）停电，可能影响人身和设备安全，使主设备生产停顿或发电量下降的负荷，如火电厂的给水泵、吸风机等；水电厂的水轮发电机的调速和润滑油泵、空气压缩机等。

对一类负荷应有两个独立的母线供电，当一个电源失去后，另一个电源立即自动投入。

以一类厂用电动机应保证自启动。

（2）二类负荷：允许短时停电（几秒甚至几分钟），但是停电时间过长可能损坏设备或引起生产混乱的负荷。

如火电厂的工业水泵、输煤机械等，水电厂的大部分厂用负荷。

对二类负荷，应有两个独立电源供电的母线供电，一般允许采用手动切换。

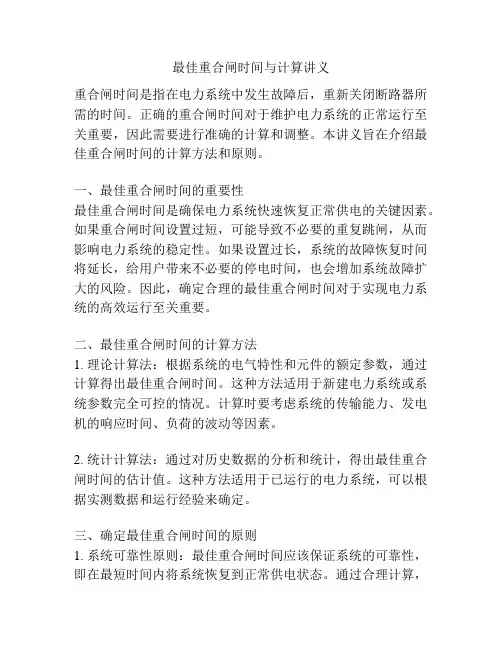

最佳重合闸时间与计算讲义重合闸时间是指在电力系统中发生故障后，重新关闭断路器所需的时间。

正确的重合闸时间对于维护电力系统的正常运行至关重要，因此需要进行准确的计算和调整。

本讲义旨在介绍最佳重合闸时间的计算方法和原则。

一、最佳重合闸时间的重要性最佳重合闸时间是确保电力系统快速恢复正常供电的关键因素。

如果重合闸时间设置过短，可能导致不必要的重复跳闸，从而影响电力系统的稳定性。

如果设置过长，系统的故障恢复时间将延长，给用户带来不必要的停电时间，也会增加系统故障扩大的风险。

因此，确定合理的最佳重合闸时间对于实现电力系统的高效运行至关重要。

二、最佳重合闸时间的计算方法1. 理论计算法：根据系统的电气特性和元件的额定参数，通过计算得出最佳重合闸时间。

这种方法适用于新建电力系统或系统参数完全可控的情况。

计算时要考虑系统的传输能力、发电机的响应时间、负荷的波动等因素。

2. 统计计算法：通过对历史数据的分析和统计，得出最佳重合闸时间的估计值。

这种方法适用于已运行的电力系统，可以根据实测数据和运行经验来确定。

三、确定最佳重合闸时间的原则1. 系统可靠性原则：最佳重合闸时间应该保证系统的可靠性，即在最短时间内将系统恢复到正常供电状态。

通过合理计算，确定适当的重合闸时间，以保证系统的稳定性和可靠性。

2. 用户需求原则：最佳重合闸时间应该尽量满足用户对电能连续供应的需求。

通过与用户进行沟通和调查，了解用户对停电时间的容忍程度，为重合闸时间的确定提供依据。

3. 经济效益原则：最佳重合闸时间应该在保证系统可靠性和满足用户需求的基础上，尽量减少系统停电时间，以降低停电带来的经济损失。

四、最佳重合闸时间的实际调整最佳重合闸时间不是固定不变的，随着系统运行状态和用户需求的变化，需要不断进行调整和优化。

通过实际的运行监测和用户反馈，及时调整重合闸时间，以满足系统的动态需求。

五、总结最佳重合闸时间是电力系统运行中必须要进行准确计算和调整的重要参数。

路器技术条件》中规定：330kV及以下为4s；500kV及以上为3s。
It通过断路器时，各零部件的温度不应超过短时发热最高允许温 度，且不致出现触头熔接或软化变形，以及其他妨碍正常运行的异常现象。
华中科技大学电气学院
(2)额定动稳定电流：
在规定的使用条件下，断路器在合闸位置时所能经受的最大电流峰 值称为额定动稳定电流iam。 它与额定关合电流imc不同的是，iam是断路器处于合闸位置时通过的 短路电流，而imc则是断路器在关合过程中所产生的短路电流。 额定动稳定电流也是以短路电流的第一个大半波峰值电流来表示， 且 iam＝imc＝2.55IbrN 显然，额定动稳定电流反映了断路器承受由于短路电流产生的电动力的
额定短路关合电流： 125 kA(峰值)。
额定短时耐受(热稳定)电流： 50 kA(有效值)。 额定短路持续时间： 3s。 额定峰值耐受(动稳定)电流： 125 kA(峰值)。
华中科技大学电气学院
开断时间： ≤40 ms。 分闸时间： ≤22 ms。 合闸时间： ≤90 ms(分相操作) ,≤114ms(三相联动) 燃弧时间： ≤20 ms。 重合闸的无电流间隙时间：300 ms及以上可调。 合分时间：45(-5,+5)ms(分相操作)， 60(-5,+5) ms(三相联动)。
它一般与真空断路器或SF6断路器联合使用于125MW及以上机组的厂用系
统中。一般对1200kW以下电动机和1600kVA及以下变压器回路或频繁操作 回路采用。
华中科技大学电气学院
(1)FC主要优点如下： 1)分断能力强，动作速度快，可用于短路电流≤40kA的厂用系统。 当预期短路电流大于其百倍额定电流时，具有很高的限流特性，动作时间小 于0．01s。

17
同期基础知识介绍 5. 同期对象及同期PT 同期对象及同期PT
根据电厂主接线 图来确定同期对象及 同期PT的接入。 PT的接入 同期PT的接入。
线路开关 Ⅰ母 母联开关 Ⅰ母侧PT 主变高压侧 开关 主变高压侧 开关 Ⅱ母侧PT 线路开关 Ⅱ母
Y-d11型 变压器 主变低压 侧PT 机组出口 开关
14
同期基础知识介绍 4.1 线路开关、母联开关的差频并网 线路开关、
差频并网一般是两个不同电网之间的联网操作。 差频并网一般是两个不同电网之间的联网操作。自 动准同期装置自动检测两系统之间的电压差、 动准同期装置自动检测两系统之间的电压差、频率差和 相角差，在电压差、频率差满足并网条件的前提下， 相角差，在电压差、频率差满足并网条件的前提下，计 算并扑捉相角差过零点导前时间发出断路器合闸信号， 算并扑捉相角差过零点导前时间发出断路器合闸信号， 使得两电网系统的联网运行。 使得两电网系统的联网运行。 发电机组的并网操作也属于差频并网操作。 发电机组的并网操作也属于差频并网操作。
15
同期基础知识介绍 4.2 线路开关、母联开关的同频并网 线路开关、
同频并网一般是同一电网内的环并操作。在同一电 同频并网一般是同一电网内的环并操作。 网内的频率是一致的， 网内的频率是一致的，因此自动准同期装置自动检测断 路器两侧的频率为一致，而电压差和相角差（即功角） 路器两侧的频率为一致，而电压差和相角差（即功角） 在允许范围内，给断路器发出合闸信号， 在允许范围内，给断路器发出合闸信号，使得两系统的 环网运行。 环网运行。
Y-d11型 变压器 主变低压 侧PT
机组出口 开关
～
机组侧PT
～
机组侧PT
18
同期基础知识介绍 5.1 同期PT信号的接入 同期PT PT信号的接入

3年和大修后
5
交流耐压实验（12KV及以下）
3年和大修后
6
检查电压抽取（带电显示）装置
1年和大修后
7
五防性能检查
1年和大修后
十
镉镍蓄电池直流屏（柜）
容量测试、各项保护检查
1年和必要时
十一
电缆
3年
十二
阀式避雷器
1
线上绝缘电阻
3年和大修后，必要时
2
检查放电计数器的动作情况
3年和大修后，必要时
3
工频放电电压
3年和大修后，必要时
4
底座绝缘电阻
3年和大修后，必要时
十三
金属氧化性避雷器
1
绝缘电阻
1年和必要时
2
直流1mA电压（U1mA及0.75UmA下的泄露电流）
1年和必要时
3
运行电压下交流泄露电流（新投运的35KV及以上
者）
投运3个月后及9个月后各测1
次
4
检查放电计数器的动作情况
1年和大修后，必要时
5
放电计数器及泄露电流在线监测装置的校验
冷却装置及其二次回路检查实验
110KV变压器
2年
35KV及以下变压器
3年
序号
项目
周期（年）
二
电流互感器
1
绕组及末屏的绝缘电阻
110KV变压器
2年
35KV及以下变压器
3年
2
交流耐压实验（20KV及以下）
3年
三
电压互感器
1
电磁式电压互感器（110KV及以下）
3年
2
绝缘电阻（110KV及以下）
3年
3
交流耐压实验（20kV及以下）

真空断路器基本知识真空断路器基本知识真空断路器主要包含三⼤部分：真空灭弧室、电磁或弹簧操动机构、⽀架及其他部件。

以下是对基本术语和各部分的具体介绍：1.真空断路器技术标准真空断路器在我国近⼗年来得到了蓬勃的发展，⾄今⽅兴未艾。

产品从过去的ZN1～ZN5⼏个品种发展到现在数⼗多个型号、品种，额定电流达到3150A，开断电流达到50kA的较好⽔平，并已发展到电压达35kV等级。

80年代以前，真空断路器处于发展的起步阶段，技术上在不断摸索，还不能制定技术标准，直到1985年后才制定相关的产品标准。

⽬前国内主要依据标准为：JP3855-96《3.6～40.5kV交流⾼压真空断路器通⽤技术条件》DL403-91《10～35kV户内⾼压断路器订货技术条件》这⾥需要说明：IEC标准中并⽆与我国JB3855相对应的专⽤标准，只是套⽤《IEC56交流⾼压断路器》。

因此，我国真空断路器的标准⾄少在下列⼏个⽅⾯⾼于或严于IEC标准：(1) 绝缘⽔平：(2)电寿命试验结束后真空灭弧室断⼝的耐压⽔平：IEC56中⽆规定。

我国JB3855⼀96规定为：完成电寿命次数试验后的真空断路器，其断⼝间绝缘能⼒应不低于初始绝缘⽔平的80%，即⼯频1min33.6kV和冲击60kV。

(3)触头合闸弹跳时间：IEC⽆规定，⽽我国规定要求不⼤于2ms。

(4)温升试验的试验电流：IEC标准中，试验电流就等于产品的额定电流。

我国DL403-91中规定试验电流为产品额定电流的110%。

2.真空断路器的主要技术参数真空断路器的参数，⼤致可划分为选⽤参数和运⾏参数两个⽅⾯。

前者供⽤户设计选型时使⽤；后者则是断路器本⾝的机械特性或运动特性，为运⾏、调整的技术指标。

下表是选⽤参数的列项说明，并以三种真空断路器数据为例。

表中所列各项参数，均须按JB3855和DL403标准的要求，在产品的型式试验中逐项加以验证，最终数据以型式试验报告为准。

2.真空断路器的主要技术参数:3.真空断路器的机械特性（运⾏参数）为满⾜真空灭弧室对机械参量的要求，保证真空断路器电⽓机械性能，确保运⾏可靠性，真空断路器须具有稳定、良好的机械特性。

ZN65-12真空开关机械特性参数：4000A触头开距11±1 mm超行程4±1 mm合闸速度0.8—1.3 m/s分闸速度 1.0—1.8 m/s合闸弹跳时间≮4 ms合分闸同期性≮2 ms回路电阻≮25μΩ合闸时间45—75 ms分闸时间30—60 msVS1（ZN63）-12真空开关机械特性参数：触头开距11±1 mm超行程 3.5±0.5 mm合闸速度0.4—0.8 m/s分闸速度0.9—1.2 m/s合闸弹跳时间≮2 ms合分闸同期性≮2 ms回路电阻≮25μΩ合闸时间≮100 ms分闸时间≮50 msZN23-40.5真空开关机械特性参数：25KA 31.5KA 触头开距22±2 mm超行程6±1 mm合闸速度0.6±0.2 m/s分闸速度 1.6±0.3 m/s合闸弹跳时间≮3 ms合分闸同期性≮2 ms回路电阻≮80μΩ合闸时间≮100 ms分闸时间≮60 msZN85-40.5真空开关机械特性参数：触头开距20±2 mm超行程7.5±1.5 mm合闸速度0.8±0.2 m/s分闸速度 1.8±0.2 m/s合闸弹跳时间≮3 ms合分闸同期性≮2 ms回路电阻≮40μΩ合闸时间≮100 ms分闸时间≮60 msZN12-12真空开关机械特性参数：1250A 3150A触头开距11±1 mm 11±1 mm 超行程6±2 mm 8±2 mm 合闸速度0.5—0.9 m/s 0.8—1.3 m/s 分闸速度 1.0—1.4 m/s 1.0—1.8 m/s 合闸弹跳时间≮2 ms ≮2 ms合分闸同期性≮2 ms ≮2 ms回路电阻≮25μΩ≮25μΩ合闸时间45—75 ms 45—75 ms 分闸时间30—60 ms 30—60 msLN2-40.5 SF6开关机械特性参数：1600A导电杆行程60 +3 -1 mm刚合速度≮1.9 m/s刚分速度 2.2±2.5 m/s最小电气间隙310 mm合分闸同期性≮2 ms回路电阻≮35μΩ合闸时间≮150 ms分闸时间≮60 msSF6额定压力（20℃）0.65MpaSF6闭锁压力（20℃）0.59Mpa序号项目单位参数ZN28A-12/630、1000、1250-20ZN28A-12/630、1250、1600-25ZN28A-12/630、1250、2500-31.51 额定电压kV 12 12 122 额定电流 A 630 1000 1250 630 1250 1600 1250 1600 2000 25003 额定短路开断电流kA 20 25 31.54 额定短路关合电流（峰值）kA 50 63 805 额定耐受电流（峰值）kA 50 63 806 额定短时耐受电流kA 20 25 31.57 额定短时持续时间s 4 4 48 额定短路开断电流开断次数次50 50 509 额定操作顺序分-0.3s-合分-180s-合分10 1min 工频耐受电压（有效值）kV 42 42 4211 雷电冲击耐压75 75 7512 机械寿命次10000 10000 1000013 触头开距mm 11±1 11±1 11±114 接触行程mm 4±1 4±1 4±115 三相分合闸同期性ms ≤2≤2≤216 合闸触头弹跳时间ms ≤2≤2≤217 极间中心距mm 250±5 250±5 250±518 平均分闸速度（接触油缓冲器前）m/s 0.7～1.3 0.7～1.3 0.9～1.319 平均合闸速度m/s 0.4～0.8 0.4～0.8 0.4～0.820 动静触头累计允许磨损厚度mm 3。

断路器主要参数与特性断路器的特性主要有：额定电压Ue；额定电流In；过载保护Ir或Irth 和短路保护Im的脱扣电流整定范围；额定短路分断电流工业用断路器Icu；家用断路器Icn等;额定工作电压Ue：这是断路器在正常不间断的的情况下工作的电压;额定电流In：这是配有专门的过电流脱扣的断路器在制造厂家规定的环境温度下所能无限承受的最大电流值,不会超过电流承受部件规定的温度限值;短路继电器脱扣电流整定值Im：短路脱扣继电器瞬时或短延时用于高故障电流值出现时,使断路器快速跳闸,其跳闸极限Im;额定短路分断能力Icu或Icn：断路器的额定短路分断电流是断路器能够分断而不被损害的最高预期的电流值;标准中提供的电流值为故障电流交流分量的均方根值,计算标准值时直流暂态分量总在最坏的情况短路下出现假定为零;工业用断路器额定值Icu和家用断路器额定值Icn通常以kA均方根值的形式给出;短路分断能力Ics：断路器的额定分断能力分为额定极限短路分断能力和额定运行短路分断能力两种;国标低压开关设备和控制设备低压断路器GB14048.2—94对断路器额定极限短路分断能力和额定运行短路分断能力作了如下的解释：断路器的额定极限短路分断能力：按规定的实验程序所规定的条件,不包括断路器继续承载其额定电流能力的分断能力；断路器的额定运行短路分断能力：按规定的实验程序所规定的条件,包括断路器继续承载其额定电流能力的分断能力；额定极限短路分断能力的试验程序为O—t—CO;其具体试验是：把线路的电流调整到预期的短路电流值例如380V ,50kA,而试验按钮未合,被试断路器处于合闸位置,按下试验按钮,断路器通过50kA 短路电流,断路器立即开断open简称O,断路器应完好,且能再合闸;t为间歇时间,一般为3min,此时线路仍处于热备状态,断路器再进行一次接通close 简称C和紧接着的开断O,接通试验是考核断路器在峰值电流下的电动和热稳定性;此程序即为CO;断路器能完全分断,则其极限短路分断能力合格;断路器的额定运行短路分断能力Icn的试验程序为O—t—CO—t—CO;它比Icn的试验程序多了一次CO,经过试验,断路器能完全分断、熄灭电弧,就认定它的额定运行短路分断能力合格;因此,可以看出,额定极限短路分断能力Icn指的是低压断路器在分断了断路器出线端最大三相短路电流后还可再正常运行并再分断这一短路电流一次,至于以后是否能正常接通及分断,断路器不予以保证；而额定运行短路分断能力Ics指的是断路器在其出线端最大三相短路电流发生时可多次正常分断;IEC947—2低压开关设备和控制设备低压断路器标准规定：A类断路器指仅有过载长延时、短路瞬动的断路器的Ics可以是25%、50%、75%和100%;B 类断路器有过载长延时、短路短延时、短路瞬动的三段保护的断路器的Ics 可以是Ics的50%、75%和100%;因此可以看出,额定运行短路分断能力是一种比额定极限短路分断电流小的分断电流值;无论是哪种断路器,虽然都具备Icu和Ics这两个重要的技术指标;但是,作为支线上使用的断路器,可以仅满足额定极限短路分断能力即可;较普遍的偏颇是宁取大,不取正合适,认为取大保险;但取得过大,会造成不必要的浪费同类型断路器,其H型—高分断型,比S型—普通型的价格要贵1.3倍～1.8倍;因此支线上的断路器没有必要一味追求它的运行短路分断能力指标;而对于干线上使用的断路器,不仅要满足额定极限短路分断能力的要求,同时也应该满足额定运行短路分断能力的要求,如果仅以额定极限短路分断能力Icu来衡量其分断能力合格与否,将会给用户带来不安全的隐患;断路器自由脱扣：断路器在合闸过程中的任何时刻,若是保护动作接通跳闸回路,断路器完全能可靠地断开,这就叫自由脱扣;带有自由脱扣的断路器,可以保证断路器合闸短路故障时,能迅速断开,可以避免扩大事故的范围;断路器参数_断路器的技术参数断路器是电工工作中经常要接触的器件,断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置;断路器按其使用范围分为高压断路器与低压断路器,高低压界线划分比较模糊,一般将3kV以上的称为高压电器;断路器可用来分配电能,不频繁地启动异步电动机,对电源线路及电动机等实行保护,当它们发生严重的过载或者短路及欠压等故障时能自动切断电路,其功能相当于熔断器式开关与过欠热继电器等的组合;而且在分断故障电流后一般不需要变更零部件;目前,已获得了广泛的应用;在实际应用的过程中,选择合适的断路器非常重要,那么首先就一定要理解断路器参数的性质以及断路器的技术参数主要指标,比如框架电流和额定电流这两个参数的区别,这两个参数就一定要理解透彻,它是是断路器选型时的一个重要参数,如果选择错误可能就会造成用电事故;框架电流是断路器选型时的一个重要参数,指断路器的主触头允许通过的最大额定电流; 又称为额定不间断电流;额定电流则指在规定条件下,电器在长期工作制下,各部件的温升不超过规定极限值时所承受的电流值;如断路器CM1-100,不同型号的断路器它的额定电流有10,16,25,32,40,50,63,80,100,但其框架电流都为100;下文我们来详细说明;断路器的参数:1额定电压KV;指断路器正常工作时 , 系统的额定线电压;这是断路器的标称电压 , 断路器应能保持在这一电压的电力系统中使用 , 最高工作电压可超过额定电压15% ;2额定电流KA;指断路器在规定使用和性能条件下可以长期通过的最大电流有效值;当额定电流长期通过高压断路器时 , 其发热温度不应超过国家标准中规定的数值;3额定短路开断电流KA;指在额定电压下 , 断路器能可靠切断的最大短路电流周期分量有效值 , 该值表示断路器的断路能力;4额定峰值耐受动稳定电流KA;指在规定的使用和性能条件下 , 断路器在合闸位置时所能承受的额定短时耐受电流第一个半波达到电流峰值;它反映设备受短路电流引起的电动效应能力;5额定短时耐受热稳定电流KA;指在规定的使用和性能条件下 , 在额定短路持续时间内 , 断路器在合闸位置时所能承载的电流有效值;它反应设备经受短路电流引起的热效应能力;6额定短路关合电流KA;指在规定的使用和性能条件下 , 断路器保证正常关合的最大预期峰值电流;7分闸时间m; 断路器分闸时间是指从接到分闸指令开始到所有极弧触头都分离瞬间的时间间隔;在以前的有关标准中 , 分闸时间又称为固分时间;8开断时间ms;指断路器从分闸线圈通电发布分闸命令起至三相电弧完全熄灭为止的时间;开断时间为分闸时间和电弧燃烧时间燃弧时间之和;9合闸时间ms;合闸时间是指从合闸命令开始到最后一极弧触头接触瞬间的时间间隔;在以前的有关标准中 , 合闸时间又称为固合时间;10金属短接时间m;指断路器在合闸操作时从动、静触头刚接触到刚分离时的一段时间;这个时间如果太长,则当重合于永久故障时持续时间长,对电网稳定不利;如果太短,会影响断路器灭弧室断口间的介质恢复 , 而导致不能可靠地开断;11分合闸不同期时间m;指断路器各相间或同相各断口间分合的最大差异时间;12额定充气压力表压 ,MPa;指标准大气压下设备运行前或补气时要求充入气体的压力;13相对漏气率简称漏气率;指设备隔室在额定充气压力下 , 在一定时间间隔内测定的漏气量与总气量之比 , 以年漏百分率表示;14无电流间隔时间ms：指由断路器各各相中的电弧完全熄灭到任意相再次同过电流为止的所用时间;断路器的参数特性:Ue：额定电压690VUi：额定绝缘电压1000VUimp：额定冲击耐受电压8KV 断路器的常用基本相关符号其合义断路器的常用基本相关符号其合义及相互之间的关系Inm——断路器壳架等级电流 A ,它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值;In——断路器的额定电流 A ,它所指的含义是该断路器内选用的额定热动型脱扣器电流值,在不可调固定式热脱扣器中In=Ir1;Ir1——断路器的长延时整定电流 A ,它所指的含义是该断路器的过载保护脱扣器所整定的电流值;Ir2——断路器的短延时整定电流 A ,它所指的含义是该断路器的短延时脱扣器整定的电流,它的数值在电子可调式脱扣器中为 2～12Irl 左右可调;Ir3——断路器的瞬时整定电流 A ,它所指的含义是该断路器瞬时脱扣器整定的电流,它的数值在不可调固定式脱扣器中,配电型为5Irl、10Irl两种,电动机保护型为12Ir1,在电子可调式中,为 4～16Irl 左右可调;Ir4——断路器的单相接地整定电流 A ,它所指的含义是该断路器保护的线路或设备发生单相接地故障时,接地保护脱扣器整定的电流值,它的数值为0.2～0.6Irl 左右可调; Ire——断路器的漏电动作电流 A ,它所指的含义是该断路器保护的线路或设备发生不正常泄漏电流时,漏电保护脱扣器整定的电流值;它的数值为0.03/0.1/0.3/0.5A几种; Ir0——断路器预报警动作电流 A ,它所指的含义是该断路器负载电流超出预先设定的电流时,预报警装置发出报警指示信号,它的数值为 0.5～lIr1 左右可调; Ir2——短延时脱扣器的脱扣时间整定值 s ,可调时间为0.05～0.45s;。

同期系统简单介绍一、同期合闸的条件同步发电机投入电力系统参加并列运行的操作称为并列操作或是同期操作。

用于完成并列操作的装置称之为同期装置。

为了发电机自身的安全同时也是为了对电力系统造成尽可能小的冲击，发电机并入系统时必须有同期装置，否则操作不方便、甚至会造成很严重的事故。

发电机并入电力系统必须要满足的条件：1、发电机频率与系统频率相同或差值在允许的范围之内；（±0.1Hz）2、发电机侧电压与系统电压相同或差值在允许范围之内；500kV：±5V； 220 kV：±3V； GCB：±5V；3、发电机与系统的相角差为零或差值在允许范围之内。

（±15°）注：合闸角度是等来的。

同期条件不满足的情况下严禁并网，否则有可能产生很大的冲击电流而烧毁发电机或使电网稳定性遭到破坏甚至瓦解一定要将坚决防止发电机的非同期并列!发电机组的并列方式有两种：准同期和自同期。

准同期又分为自动准同期和手动准同期两种。

准同期：是指将还未投入系统的发电机加上励磁，并调节其电压和频率使其满足同期并网的条件（电压、频率、相位相同），将发电机并入系统。

此时发电机对系统的冲击最小，发电机定子回路中的环流也很小，不会给发电机和系统造成什么影响。

优点：对电网冲击小，对机组影响小，安全可靠。

缺点：时间较长一点，如果系统波动大有可能合不上。

自同期：是将转速接近同步转速的发电机在未加励磁的情况下先并入系统中由系统将其拉到同步，然后再加上励磁。

优点：1、可以避免非同期并网；2、从开机到并网时间很短，只有几分钟，在系统故障或其它机组突然退出运行时，快速并入系统增加出力。

缺点：对系统和机组自身有一定的冲击，在系统有些故障情况下，可能会使故障范围扩大。

三、同期点的选择为实现与系统的并列运行，电厂必须有一部分断路器由同期装置来进行并列操作，这些用于同期并列的断路器就是同期点。

一个断路器断开后，两侧都有电源且可能不同步，则这个断路器就应该是同期点。

电流。 热稳定电流：指在某一规定的短时间t内断路器能承载的电流 有效值。 动稳定电流：是指断路器在合闸位置时所能耐受的最大的峰 值电流。 合闸时间：处于分闸为止的断路器，从接到合闸命令瞬间起 到所有相的触头均接触为止的时间。
全开断时间：指断路器接到分闸命令瞬间起到电弧熄灭为止
的时间间隔。其有两部分组成：分闸时间和燃弧时间。分闸 时间指从断路器接到分闸命令的瞬间起到所有相的触头均分 离的时间间隔。燃弧时间指某一相首先起弧瞬间到所有相的 电弧均熄灭的时间间隔。 额定短路关（峰值）。
高压断路器简介
检修三班
一
断路器的分类
高压断路器按灭弧介质分为：
油断路器、压缩空气断路器、磁吹断路器、真空断路器、 SF6断路器、自产气断路器。
高压断路器按操动机构分为：
手动操动机构 （CS） 、 弹簧储能操动机构 （CT） 、 气动操动机构 （CQ） 、 电磁操动机构 （CD） 、液压操 动机构（CY）等。
六
1. 2. 3. 4.
真空断路器的特点
真空断路器具有以下优点： 触头开距小，所需操作能量小，动作快； 触头在切断故障电流时燃弧时间短、烧伤面轻微； 体积小，质量轻，维护工作量小； 能防火、防爆，操作声音小。
七 测量及调整真空断路器的行程及超行程
运行中的真空断路器，检修后如开距超过规定范围及超行程小于规定值时， 必须按要求进行测量调整，其方法如下： 1.实测法 实际测量ZN12-10型真空断路器的行程如图所示。测量分、合闸位置时的X 分，X合，则导电杆行程（即开距）等于这两个数值之差，即X分-X合。
二
断路器的型号
标志高压断路器的型号、规格一般由文字
符号和数字按以下方式组成：
高压断路器产品 字母代号 少油断路器 多油断路器 S D

FX-22D型断路器分合闸时间及三相不同期超标处理0引言分、合闸时间及同期性是SF6 断路器机械特性的重要参数，对继电保护及自动装置的可靠动作以及整个电力系统的稳定性来说是非常重要的。

直接影响到断路器的关合和开断性能。

三相合闸不同期会影响合闸过电压，尤其在先合一相情况比先合两相严重。

对中性点不接地系统的分极绝缘变压器中性点绝缘，可能引起中性点避雷器爆炸。

当三相分闸不同期性增大时，断路器的燃弧区间( 最大燃弧时间和最小燃弧时间之差 ) 也会增大，甚至会使断路器所承受的恢复电压增加。

同一相的不同断口的不同期也会产生相似的后果，特别是在切除断路故障时，燃孤时间长可能会使触头烧损，甚至发生爆炸。

如果能将三相分合闸不同期性调整到低于制造厂规定的数值，则产品将具有一定的电气裕度，反之，则可能降低其电气性能，甚至出现开不断短路电流的事故。

还可能引起（1）中性点电压位移，产生零序电流；（2）非同期加大重合闸时间，对系统稳定不利；（3）断路器合闸于三相短路时，如果两相先合，则使未合闸相的电压升高，增大了预击穿长度，同时对灭弧室机械强度也提出更高要求。

会引起三相电流差异较大，可能引起保护过流跳闸。

按照国家有关标准规定，在交接试验、预防性试验及大修后的试验中，都要求断路器测量时间参数。

1 分、合闸时间及不同期的超标情况在进行某330kV变电站断路器定期预防性试验时，发现该变电站8台330kV断路器中有3台断路器的分、合闸时间及不同期性都有不同程度的超标现象。

特别是合闸不同期最为严重，最严重的一台相间合闸不同期达到了52.6ms（见表一）。

A1A2B1B2C1C23312开关（编号A17084-1）现场测试图3312开关（A17084-1）断口A1 A2 B1 B2 C1 C2 标准值（ms）合闸时间（ms）42.9 43.6 93.7 56.3 44.6 41.1 35-45 合闸电阻投入时间（ms）9 9 10 11 8 9 8-11合闸不同期（同相）（ms）0.7 37.4 3.5 ≤3合闸不同期（相间）（ms）52.6 ≤5 分闸时间（ms）16.5 17.8 22.2 18.0 18.1 17.5 16-20 分闸不同期（同相）（ms） 1.3 4.2 0.6 ≤2分闸不同期（相间）（ms） 5.7 ≤3A1A2B1B2C1C23340开关（编号G17084-7）现场测试图3340开关（G17084-7）断口A1 A2 B1 B2 C1 C2 标准值（ms）合闸时间（ms）65.8 64.5 81.2 81.8 62.2 64.9 35-45 合闸电阻投入时间（ms）10 10 8 8 8 9 8-11合闸不同期（同相）（ms） 1.3 0.6 2.7 ≤3合闸不同期（相间）（ms）19.6 ≤5 分闸时间（ms）18.4 17.7 18.0 18.0 16.7 18.0 16-20 分闸不同期（同相）（ms）0.7 0 1.3 ≤2分闸不同期（相间）（ms） 1.3 ≤3A1A2B1B2C1C23342开关（编号F17084-6）现场测试图3342开关（F17084-6）断口A1 A2 B1 B2 C1 C2 标准值（ms）合闸时间（ms）40.9 40.8 50.5 47.4 52.2 51.8 35-45 合闸电阻投入时间（ms）10 10 10 11 8 9 8-11合闸不同期（同相）（ms）0.1 3.1 0.4 ≤3合闸不同期（相间）（ms）11.4 ≤5 分闸时间（ms）17.7 16.7 18.3 17.9 18.9 19.2 16-20 分闸不同期（同相）（ms） 1.0 0.4 0.3 ≤2分闸不同期（相间）（ms） 2.5 ≤33 原因分析及措施该站330kV部分接线方式为3/2接线方式，共有8台330kV SF6 断路器，1993年生产，1994年12月投运，法国阿尔斯通公司生产，型号FX-22D型，液压操作机构，双柱双断口，断口加装有合闸电阻。
