重合闸说明及图

对闭锁重合闸逻辑的说明
一、智能终端中闭锁重合闸逻辑如下图
图1闭锁重合闸判别
以下4种情况产生闭重信号：
1.在GOOSE遥跳或手跳情况下产生闭锁重合闸信号；
2.在GOOSE TJR（永跳）有效情况下产生闭锁重合闸信号；
3.在非电量直跳有效情况下产生闭锁重合闸信号；
4.在闭锁重合闸开入有效情况下产生闭锁重合闸信号；
二、GOOSE遥跳和手跳增加保持的逻辑说明
图2闭锁重合闸判别
如上图逻辑，增加GOOSE遥跳或手跳的保持，直至GOOSE遥合或手合有效解除保持；
三、闭锁重合闸信号的应用说明
过程层智能终端产生闭锁重合信号后，该信号上送给间隔层装置，间隔层装置使用该信号给重合闸放电，确保开关不会误合闸。

在工程实际应用中通过间隔层重合闸的放电来保证手跳和遥跳时对重合闸逻辑的闭锁，
而非通过保持GOOSE遥跳和手跳信号达到闭锁目的。

在现场调试过程中，有现场反馈南瑞继保该信号一直保持，其他厂家多为不保持。

目前SHR为不保持。

上海思源弘瑞自动化有限公司
2013-12-18。

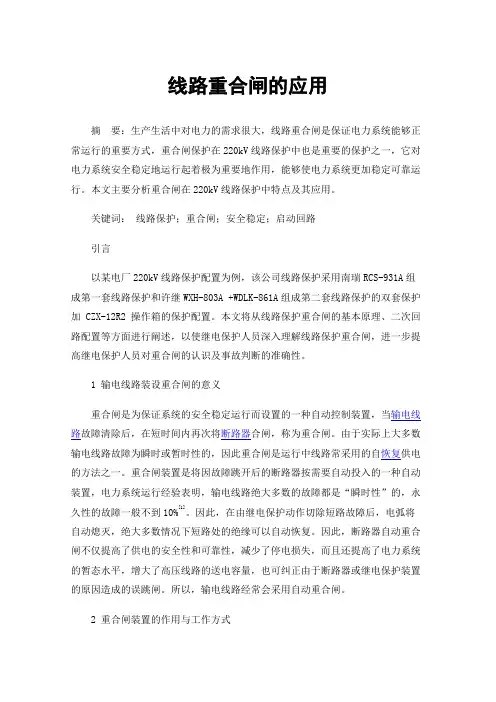

线路重合闸的应用摘要：生产生活中对电力的需求很大，线路重合闸是保证电力系统能够正常运行的重要方式，重合闸保护在220kV线路保护中也是重要的保护之一，它对电力系统安全稳定地运行起着极为重要地作用，能够使电力系统更加稳定可靠运行。

本文主要分析重合闸在220kV线路保护中特点及其应用。

关键词：线路保护；重合闸；安全稳定；启动回路引言以某电厂220kV线路保护配置为例，该公司线路保护采用南瑞RCS-931A组成第一套线路保护和许继WXH-803A +WDLK-861A组成第二套线路保护的双套保护加 CZX-12R2 操作箱的保护配置。

本文将从线路保护重合闸的基本原理、二次回路配置等方面进行阐述，以使继电保护人员深入理解线路保护重合闸，进一步提高继电保护人员对重合闸的认识及事故判断的准确性。

1 输电线路装设重合闸的意义重合闸是为保证系统的安全稳定运行而设置的一种自动控制装置，当输电线路故障清除后，在短时间内再次将断路器合闸，称为重合闸。

由于实际上大多数输电线路故障为瞬时或暂时性的，因此重合闸是运行中线路常采用的自恢复供电的方法之一。

重合闸装置是将因故障跳开后的断路器按需要自动投入的一种自动装置，电力系统运行经验表明，输电线路绝大多数的故障都是“瞬时性”的，永久性的故障一般不到10%[1]。

因此，在由继电保护动作切除短路故障后，电弧将自动熄灭，绝大多数情况下短路处的绝缘可以自动恢复。

因此，断路器自动重合闸不仅提高了供电的安全性和可靠性，减少了停电损失，而且还提高了电力系统的暂态水平，增大了高压线路的送电容量，也可纠正由于断路器或继电保护装置的原因造成的误跳闸。

所以，输电线路经常会采用自动重合闸。

2 重合闸装置的作用与工作方式2.1 重合闸装置的作用重合闸装置在高压输电线路中的作用，大致分为以下四种：(1)提高供电的可靠性，减少因瞬时性故障停电造成的损失，对单侧电源的单回线的作用尤为显著。

(2)对于双端供电的高压输电线路，可提高系统并列运行的稳定性，因而，自动重合闸技术被列为提高电力系统暂态稳定的重要措施之一。

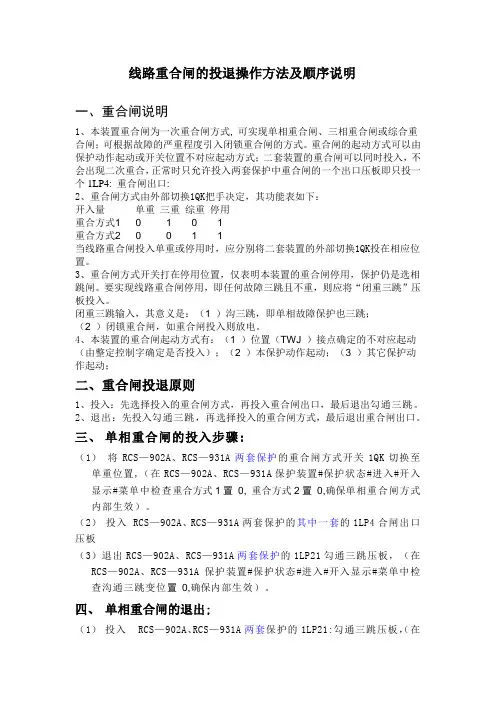

线路重合闸的投退操作方法及顺序说明一、重合闸说明1、本装置重合闸为一次重合闸方式, 可实现单相重合闸、三相重合闸或综合重合闸；可根据故障的严重程度引入闭锁重合闸的方式。

重合闸的起动方式可以由保护动作起动或开关位置不对应起动方式；二套装置的重合闸可以同时投入，不会出现二次重合，正常时只允许投入两套保护中重合闸的一个出口压板即只投一个1LP4: 重合闸出口:2、重合闸方式由外部切换1QK把手决定，其功能表如下：开入量单重三重综重停用重合方式1 0 1 0 1重合方式2 0 0 1 1当线路重合闸投入单重或停用时，应分别将二套装置的外部切换1QK投在相应位置。

3、重合闸方式开关打在停用位置，仅表明本装置的重合闸停用，保护仍是选相跳闸。

要实现线路重合闸停用，即任何故障三跳且不重，则应将“闭重三跳”压板投入。

闭重三跳输入，其意义是：（1 ）沟三跳，即单相故障保护也三跳；（2 ）闭锁重合闸，如重合闸投入则放电。

4、本装置的重合闸起动方式有：（1 ）位置（TWJ ）接点确定的不对应起动（由整定控制字确定是否投入）；（2 ）本保护动作起动；（3 ）其它保护动作起动；二、重合闸投退原则1、投入：先选择投入的重合闸方式，再投入重合闸出口，最后退出勾通三跳。

2、退出：先投入勾通三跳，再选择投入的重合闸方式，最后退出重合闸出口。

三、单相重合闸的投入步骤:（1）将RCS—902A、RCS—931A两套保护的重合闸方式开关1QK切换至单重位置,（在RCS—902A、RCS—931A保护装置#保护状态#进入#开入显示#菜单中检查重合方式1置0,重合方式2置0,确保单相重合闸方式内部生效）。

（2）投入 RCS—902A、RCS—931A两套保护的其中一套的1LP4合闸出口压板（3）退出RCS—902A、RCS—931A两套保护的1LP21勾通三跳压板，（在RCS—902A、RCS—931A保护装置#保护状态#进入#开入显示#菜单中检查沟通三跳变位置0,确保内部生效）。

第六章自动重合闸第一节自动重合闸的作用及要求一、自动重合闸在电力系统中的作用架空线路故障大都是“瞬时性”的故障，在线路被继电保护迅速动作控制断路器断开后，故障点的绝缘水平可自行恢复，故障随即消失。

此时，如果把断开的线路断路器重新合上，就能够恢复正常的供电。

此外，也有“永久性故障”，“永久性故障”在线路被断开之后，它们仍然是存在的，即使合上电源，也不能恢复正常供电。

因此，在电力系统中采用了自动重合闸装置，即是当断路器由继电保护动作或其它非人工操作而跳闸后，能够自动控制断路器重新合上的一种装置。

二、重合闸在电力系统中的作用•大大提高供电的可靠性，减少线路停电的次数。

•在高压输电线路上采用重合闸，可以提高电力系统并列运行的稳定性。

•在架空线路上采用重合闸，可以暂缓架设双回线路，以节约投资。

•对断路器本身由于机构不良或继电保护误动作而引起的误跳闸，也能起纠正的作用。

但是，当重合于永久性故障上时，它也将带来一些不利的影响，如：（1）使电力系统又一次受到故障的冲击；（2）由于断路器在很短的时间内，连续切断两次短路电流，而使其工作条件变得更加恶劣。

三、对自动重合闸装置的基本要求•正常运行时，当断路器由继电保护动作或其它原因而跳闸后，自动重合闸装置均应动作。

•由运行人员手动操作或通过遥控装置将断路器断开时，自动重合闸不应起动。

•继电保护动作切除故障后，自动重合闸装置应尽快发出重合闸脉冲。

•自动重合闸装置动作次数应符合预先的规定。

•自动重合闸装置应有可能在重合闸以前或重合闸以后加速继电保护的动作，以便加速故障的切除。

•在双侧电源的线路上实现重合闸时，重合闸应满足同期合闸条件。

•当断路器处于不正常状态而不允许实现重合闸时，应将自动重合闸装置闭锁。

第二节单侧电源线路的三相一次自动重合闸三相一次自动重合闸就是在输电线路上发生任何故障，继电保护装置将三相断路器断开时，自动重合闸起动，经0．5～1s的延时，发出重合脉冲，将三相断路器一起合上。

横贯光电HG03型基站电源保护器使用手册杭州横贯光电科技有限公司目录一、概述 (3)二、主要功能和性能参数 (3)三、安装 (4)四、通电检查 (4)五、运行使用 (5)六、维护保养及注意事项 (5)一、概述感谢您选用HG03-P型自动重合闸电源保护器，该保护器将会为您的设备提供过压、欠压、过流、短路、漏电、防雷等全方位的保护，有效减少设备故障率和维护工作量。

在安装使用之前，请仔细阅读使用手册，以便对电源保护器功能性能以及安装使用维护要求有比较全面的了解。

二、主要功能和性能参数1、主要功能●上电前合闸条件检测：输入过欠压、漏电、短路，任一故障存在不合闸；●运行检测保护：输入过欠压、.输出过流/短路、漏电，任一故障出现将跳闸，实施保护；.输出过流/短路、漏电保护阈值现场可设置；●任一项保护跳闸后，间隔30～60S后自动重合闸，重合闸前要进行合闸条件检测，符合合闸条件时才合闸，否则不合闸。

●采用变压器隔离供电，自身的工作电源采用抗雷击能力较强的线性电源，以及大容量的压敏器件，提高整机抗雷击能力；●具有雷击能量检测，强雷击时跳闸，断开线路与设备连结，实现设备防雷；●具有实时电压、电流显示，以及累计故障和分类故障次数显示；●可以提供干节点告警信号；2、主要技术参数●额定电压:220V 50Hz●工作电压范围：155V-276V 47HZ-63HZ●额定输出电流：In≥10A/20A，现场可设置In≥32A/45A，现场可设置●漏电保护动作电流：现场可设置●1档：30 mA 2档：50mA/80mA●漏电保护动作时间：≤100MS●过压保护电压●270V±5V，动作时间：2-5S●欠压保护电压●155V±5V，动作时间：2-5S●过流保护电流：现场可设置1档：10A±0.5A，动作时间：2-5S2档：20A±1A，动作时间：2-5S●短路保护电流：≥3In 动作时间:：≤100MS●实时电压、电流显示误差：≤5%●故障累计和分类故障次数显示：不小于10000次三、安装●本保护器可以导轨式安装，也可以加装防水盒后室外抱杆安装；●室外抱杆安装时，用随机配发的喉箍穿过外壳背板，固定在电杆●上，注意保护器出线端向下；●保护器可以串接在空开输出端（工作时空开接通），也可以并接在空开两端（工作时空开断开）；●保护器为上进线下出线，进线和出线均为3P端子：PE、L、N。

三相自动重合闸用电保护器XHB-APS/3-F-□□□A使用说明书杭州中信网络自动化有限公司附录：自动重合闸-自动跟踪定档与合闸记忆功能的说明为满足用户的需要，本公司在原自动重合闸用电保护器的基础上增设剩余电流自动跟踪定档功能与合闸记忆功能，该功能是依据移动基站维护部门的建议，为解决线路剩余电流随用电负荷大小变化, 以及随季节和天气晴雨变化使用电管理者难以对保护装置的手动动作档位进行合理的设定，无法根据线路实时剩余电流状态使故障接地危险电流在较小的额定动作值下正确保护运行这个难题而开发研制的。

该功能的实现，能科学地、合理地根据线路剩余电流的变化自动确定适当的动作值在较小的动作值档位下动作，解决了使用管理上的难题，有利于较大地提高剩余电流保护装置的投运率和可靠性,扩大保护面,提高对供电线路剩余电流的安全保护功能.1、线路剩余电流的变化与自动跟踪定档当自动重合闸用电保护器剩余动作电流在1000mA，处于自动跟踪定档工作模式时，开机后，会自动把档位设定在1000mA上，这时如果线路实际剩余电流小于400mA,1—2分钟自动重合闸用电保护器就会自动跟踪到800mA,如果线路实际剩余电流小于300mA时,设备会自动跟踪到600mA，如果线路实际剩余电流小于200mA时,设备会自动跟踪到400mA,如果线路实际剩余电流小于100mA时，自动重合闸用电保护器再会自动跟踪到200mA，在自动跟踪定档下，线路剩余电流突然增加到自动跟踪的设定值时，自动重合闸用电保护器马上跳闸（如自动重合闸用电保护器处于600mA自动跟踪定档时，线路剩余电流突然增大到600mA，自动重合闸用电保护器马上跳闸），20-60s内自动重合闸自动重合闸，重合闸后，自动重合闸用电保护器将自动跟踪定档值大，自动重合闸再次跳闸，依次类推。

当保护器跳闸次数达到3次时，将闭锁,需人员到现场排除故障，如果线路中剩余电流缓慢增加，自动重合闸用电保护器同时也能随着线路剩余电流缓慢增加而自动上升，一直变换到接近自动跟踪定档的最高档为止。

实验四 自动重合闸实验一、实验目的1、了解自动重合闸的作用2、了解自动重合闸装置的原理3、了解自动重合闸与继电保护之间如何配合工作二、基本原理1．DCH-1重合闸继电器构成部件及作用运行经验表明，在电力系统中，输电线路是发生故障最多的元件，并且它的故障大都属于暂时性的，这些故障当被继电保护迅速断电后，故障点绝缘可恢复，故障可自行消除。

若重合闸将断路器重新合上电源，往往能很快恢复供电，因此自动重合闸在输电线路中得到极其广泛的应用。

在我国电力系统中，由电阻电容放电原理组成的重合闸继电器所构成的三相一次重合闸装置应用十分普遍。

图4-1为DCH-1重合闸继电器的内部接线图。

图4-1 DCH-1型重合闸继电器内部接线图继电器内各元件的作用如下：（1）时间元件KT 用来整定重合闸装置的动作时间。

（2）中间继电器KAM 装置的出口元件，用于发出接通断路器合闸回路的脉冲，继电器有两个线圈，电压线圈（用字母V 表示）靠电容放电时起动，电流线圈（用字母I 表示）与断路器合闸回路串联，起自保持作用，直到断路器合闸完毕，继电器才失磁复归。

（3）其他用于保证重合闸装置只动作一次的电容器C 。

KAM 3KAM 1KT 2 1KAMIKAM 424 317RHL53RVKAM686R4R75RKT10 KAM 212CKT 1用于限制电容器C的充电速度，防止一次重合闸不成功时而发生多次重合的充电电阻器4R。

在不需要重合闸时（如手动断开断路器），电容器C可通过放电电阻6R放电。

用于保证时间元件KT的热稳定电阻5R。

用于监视中间元件KAM和控制开关的触点是否良好的信号灯HL。

用于限制信号灯HL上电压的电阻17R。

继电器内与KAM电压线圈串联的附加电阻3R（电位器），用于调整充电时间。

由于重合闸装置的使用类型不一样，故其动作原理亦各有不同。

如单侧电源和两侧电源重合闸，在两侧电源重合闸中又可分同步检定、检查线路或母线电压的重合闸等。

一、本站220kV线路保护采用主保护的重合闸功能。

南瑞931、902保护投入“勾通三跳”连接片后，由逻辑图可知，有勾三闭重开入给主保护，因此闭锁重合放电，充电灯立即熄灭。

但不启动闭锁重合继电器（BCJ 继电器）。

所以，BCJ接点不闭合。

由图可知，当本保护动作跳闸同时满足了设定的闭重条件时，BCJ 继电器动作，例如手合加速、重合加速、距离三段、零序三段、设置相间距离Ⅱ段闭重，当相间距离Ⅱ段动作跳闸时，BCJ 继电器动作。

BCJ 继电器一旦动作，则直至整组复归返回。

二、220kV南端线路保护（RCS931、902）使用线路保护本身重合闸，当投入线路保护沟通三跳连接片时，保护任何故障都三跳出口，同时对重合闸放电；若只将重合闸出口退出和方式控制开关切到“停用”，单相故障，主保护或I段动作时，保护仍是发单跳令，最后由三相不一致切除非故障相，所以采用220kV南端继保线路停用重合闸时，必须投入沟通三跳连接片。

若重合闸出口投入和重合闸方式控制开关在“单重”位置，沟通三跳连接片也投入，线路任何故障都将三跳不重合，所以线路需投入重合闸时，必须退出沟通三跳连接片。

1、自动重合闸；方式。

2. 三相电流全部消失时跳闸固定动作。

3. 重合闸退出指定值中重合闸投入控制字置“0”。

4. 重合闸充电在正常运行时进行，重合闸投入、无TWJ、无控制回路断线、无TV断线或虽有TV断线但控制字“TV断线闭锁重合闸”置“0”，经10秒后充电完成。

5. 重合闸由独立的重合闸起动元件来起动。

当保护跳闸后或开关偷跳均可起动重合闸。

6. 重合方式可选用检线路无压母线有压重合闸、检母线无压线路有压重合闸、检线路无压母线无压重合闸、检同期重合闸，也可选用不检而直接重合闸方式。

检线路无压母线有压时，检查线路电压小于30V 且无线路电压断线，同时三相母线电压均大于40V 时，检线路无压母线有压条件满足，而不管线路电压用的是相电压还是相间电压；检母线无压线路有压时，检查三相母线电压均小于30V 且无母线TV 断线，同时线路电压大于40V时，检母线无压线路有压条件满足；检线路无压母线无压时，检查三相母线电压均小于30V且无母线TV断线，同时线路电压小于30V且无线路电压断线时，检线路无压母线无压条件满足；检同期时，检查线路电压和三相母线电压均大于40V 且线路电压和母线电压间的相位在整定范围内时，检同期条件满足。

DH－3型三相一次自动重合闸装置实验一、实验目的1、熟悉三相一次重合闸装置的电气结构和工作原理。

2、理解三相一次重合闸装置内部器件的功能和特性，掌握其实验操作及调整方法。

二、预习与思考1、电容式重合闸装置主要组成元件是什么？各起什么作用？2、电容式的重合闸装置为什么只能重合一次？3、重合闸装置ZJ两个触点为什么串联使用？4、重合闸装置中充电电阻能否任意更换？为什么？5、重合闸装置不动作的内部原因是什么？6、电秒表使用时应注意什么？三、原理说明DH-3型三相一次重合闸装置用于输电线路上实现三相一次自动重合闸，它是重要的保护设备。

重合闸装置内部结线见图18-1。

装置由一只DS-22时间继电器（作为时间元件）、一只电码继电器（作为中间元件）及一些电阻、电容元件组成。

装置内部的元件及其主要功用如下：1、时间元件SJ：该元件由DS-22时间继电器构成，其延时调整范围为1.2-5S，用以调整从重合闸装置起动到接通断路器合闸线圈实现断路器重合的延时，时间元件有一对延时常开触点和一对延时滑动触点及两对瞬时切换触点。

2、中间元件ZJ：该元件由电码继电器构成，是装置的出口元件，用以接通断路器的合闸线圈。

继电器线圈由两个绕组组成：电压绕组ZJ（V），用于中间元件的起动；电流绕组ZJ（I），用于在中间元件起动后使衔铁继续保持在合闸位置。

3、电容器C：用于保证装置只动作一次。

4、充电电阻4R：用于限制电容器的充电速度。

5、附加电阻5R：用于保证时间元件SJ的线圈热稳定性。

6、放电电阻6R：在需要实现分闸，但不允许重合闸动作（禁止重合闸）7、信号灯XD：在装置的接、线中，监视中间元件的触点ZJ1、和控制按钮的辅助触点是ZJ2否正常。

故障发生时信号灯应熄灭，当直流电源发生中断时，信号灯也应熄灭。

8、附加电阻17R：用于降低信号灯XD上的电压。

在输电线路正常工作的情况下，重合闸装置中的电容器C经电阻4R已经充足电，整个装置处于准备动作状态。

自动重合闸装置是一种用于电力系统的保护装置，主要功能是在电路发生短路或过载时自动断开电路，并在故障排除后自动闭合电路，恢复供电。

它的作用是保护电力设备和线路，防止因故障造成电力系统的损坏和停电。

根据其功能和结构特点，自动重合闸装置可以分为多种类型，下面将对其主要功能和类型进行详细说明。

一、自动重合闸装置的主要功能1. 保护电力设备和线路：自动重合闸装置作为电力系统的主要保护装置之一，在电路出现短路、过载等故障时能够及时断开电路，避免故障扩大，保护电力设备和线路不受损坏。

2. 提高电力系统的可靠性：自动重合闸装置能够快速、准确地对电路故障作出响应，有效减少故障发生后的停电时间，提高电力系统的可靠性和供电质量。

3. 实现电路的自动闭合和恢复供电：一旦故障得到排除，自动重合闸装置能够自动闭合电路，恢复供电，不仅减少了人工干预的时间和工作量，也提高了供电的快速性和连续性。

二、自动重合闸装置的类型1. 欠电压重合闸装置：当电路出现欠电压故障时，欠电压重合闸装置能够感应到电路的状态，并在故障排除后自动闭合电路。

2. 过电压重合闸装置：对于电路出现过电压故障的情况，过电压重合闸装置能够及时断开电路，保护电力设备和线路不受损坏。

3. 过流重合闸装置：在电路发生过载时，过流重合闸装置能够实时监测电流大小，当电流超过设定值时，立即断开电路，防止过载引发火灾和设备损坏。

4. 短路重合闸装置：短路重合闸装置主要用于监测电路出现短路故障，能够快速断开电路，保护电力设备和线路。

自动重合闸装置作为电力系统中的重要保护装置，其主要功能是保护电力设备和线路，提高电力系统的可靠性，实现电路的自动闭合和恢复供电。

根据故障类型和工作原理的不同，可分为欠电压、过电压、过流和短路重合闸装置等多种类型，以满足不同电路和设备的保护需求。

在电力系统中，合理选择和使用自动重合闸装置对于保障供电安全具有重要意义。

自动重合闸装置作为电力系统的主要保护装置之一，对电力设备和线路的保护起着至关重要的作用。

第十一章自动重合闸第一节自动重合闸在电力系统中的应用电力系统故障中，大多数是送电线路、特别是架空线路的故障。

运行经验表明，架空线路故障大都是“瞬时性”的，例如，阴雨天气由雷电引起的绝缘子表面闪络，大风引起的碰线，通过鸟类以及树枝等物掉落在导线上引起的短路等，在线路被继电保护迅速断开以后，电弧自行熄灭，外界物体（如树枝、鸟类等）也被电弧烧掉而消失，故障点的绝缘强度重新恢复。

这类故障称为“瞬时性故障”。

此时，如果把断开的断路器重新合上，即可恢复正常供电。

此外，也可能发生“永久性故障” ，例如由于线路倒杆、断线、绝缘子击穿或损坏等引起的故障，在线路被断开之后，故障仍然是存在。

此时，再合上电源，故障依然存在，线路将被继电保护再次断开，不能恢复正常供电。

由于送电线路发生的故障具有以上特点，因此，在线路被断开以后再进行一次合闸，则有可能大大提高供电的可靠性。

若由运行人员手动进行合闸，则由于停电时间过长，用户电动机多数已经停止运转，因此，效果不甚显著。

为此在电力系统中采用了断路器跳闸之后，能够自动地将断路器重新合闸的自动重合闸装置ARC ，提高送电线路工作的可靠性。

由于设重合闸装置不能判断线路上是瞬时性故障还是永久性故障，因此，在重合以后可能成功恢复供电，也可能不成功。

重合闸的成功率用重合成功的次数与总动作次数比来表示，根据运行资料的统计，成功率一般在60%~90% 。

在微机保护中重合闸装置应用自适应原理可在重合之前先判断是瞬时性故障还是永久性故障，可以大大提高重合闸的成功率。

一、电力系统中采用重合闸的技术经济效果主要地可归纳如下：（1）大大提高供电的可靠性，减少线路停电的次数，特别是对单册侧电源的单回线路尤为显著；（2）在高压输电线路上采用重合闸，还可以提高电力系统并列运行的可靠性；（3）在电网的设计与建设过程中，有些情况下由于考虑重合闸的作用，即可以暂缓架设双回线路，以节约投资；（4）对断路器本身由于机构不良或继电保护误动作而引起的误跳闸，也能起纠正的作用。
