重合闸检同期定值校验

线路自动重合闸（一）在电力系统线路故障中，大多数都是“瞬时性”故障，如雷击、碰线、鸟害等引起的故障，在线路被保护迅速断开后，电弧即行熄灭。

对这类瞬时性故障，待去游离结束后，如果把断开的断路器再合上，就能恢复正常的供电。

此外，还有少量的“永久性故障”，如倒杆、断线、击穿等。

这时即使再合上断路器，由于故障依然存在，线路还会再次被保护断开。

由于线路故障的以上性质，电力系统中广泛采用了自动重合闸装置，当断路器跳闸以后，能自动将断路器重新合闸。

本期我们讨论一下线路自动重合闸的相关问题。

1、重合闸的利弊显然，对于瞬时性故障，重合闸以后可能成功；而对于永久性故障，重合闸会失败。

统计结果，重合闸的成功率在70%~90%。

重合闸的设置对于电力系统来说有利有弊。

（利）当重合于瞬时性故障时：（1）可以提高供电的可靠性，减少线路停电次数及停电时间。

特别是对单侧电源线路；（2）可以提高电力系统并列运行的稳定性，提高输电线路传输容量；（3）可以纠正断路器本身机构不良或保护误动等原因引起的误跳闸；（弊）当重合于永久性故障时：（1）使电力系统再一次受到冲击，影响系统稳定性；（2）使断路器在很短时间内，连续两次切断短路电流，工作条件恶劣；由于线路故障绝大多数都是瞬时性故障，同时重合闸装置本身投资低，工作可靠，因此在电力系统中得到了广泛的应用。

2、重合闸的分类理论上来讲，除了线路重合闸，还有母线重合闸和变压器重合闸，但权衡利弊，后两者用的很少。

因此我们只讨论线路重合闸。

按重合闸动作次数可分为：一次重合闸、二次（多次）重合闸；重合闸如果多次重合于永久性故障，将使系统遭受多次冲击，后果严重。

所以在高压电网中基本上均采用一次重合闸。

只有110kV及以下单侧电源线路，当断路器断流容量允许时，才有可能采用二次重合闸。

按重合闸方式可分为：三相重合闸、单相重合闸、综合重合闸；通常，保护装置设有四种重合闸方式：三重、单重、综重、重合闸停用。

这四种方式可以由屏上的转换把手或定值单中的控制字来选择。

1）瞬时性故障：在线路被继电保护迅速断开后，电弧即行熄灭，故障点的绝缘强度重新恢复，外界物体也被电弧烧掉而消失，此时，如果把断开的线路断路器再合上，就能恢复正常的供电，因此称这类故障为“瞬时性故障”。

（2）永久性故障：在线路被断开以后，故障仍然存在，这时即使再合上电源，由于故障仍然存在，线路还要被继电保护再次断开，因而就不能恢复正常的供电。

此类故障称为“永久性故障”。

二.基本要求1，在下列情况下，重合闸不应动作：1）由值班人员手动操作或通过遥控装置将断路器断开时；2）手动投入断路器，由于线路上有故障，而随即被继电保护将其断开时。

因为在这种情况下，故障是属于永久性的，它可能是由于检修质量不合格、隐患未消除或者保安的接地线忘记拆除等原因所产生，因此再重合一次也不可能成功。

2，除上述条件外，当断路器由继电保护动作或其它原因而跳闸后，重合闸均应动作，使断路器重新合闸。

3，为了能够满足第1、2项所提出的要求，应优先采用由控制开关的位置与断路器位置不对应的原则来起动重合闸，即当控制开关在合闸位置而断路器实际上在断开位置的情况下，使重合闸起动，这样就可以保证不论是任何原因使断路器跳闸以后，都可以进行一次重合。

当用手动操作控制开关使断路器跳闸以后，控制开关与断路器的位置仍然是对应的。

因此，重合闸就不会起动。

4，自动重合闸装置的动作次数应符合预先的规定。

如一次式重合闸就应该只动作一次，当重合于永久性故障而再次跳闸以后，就不应该在动作；对二次式重合闸就应该能够动作两次，当第二次重合于永久性故障而跳闸以后，它不应该再动作。

5，自动重合闸在动作以后，一般应能自动复归，准备好下一次再动作。

但对10KV及以下电压的线路，如当地有值班人员时，为简化重合闸的实现，也可采用手动复归的方式。

采用手动复归的缺点是：当重合闸动作后，在值班人员未及时复归以前，而又一次发生故障时，重合闸将拒绝动作，这在雷雨季节，雷害活动较多的地方尤其可能发生。

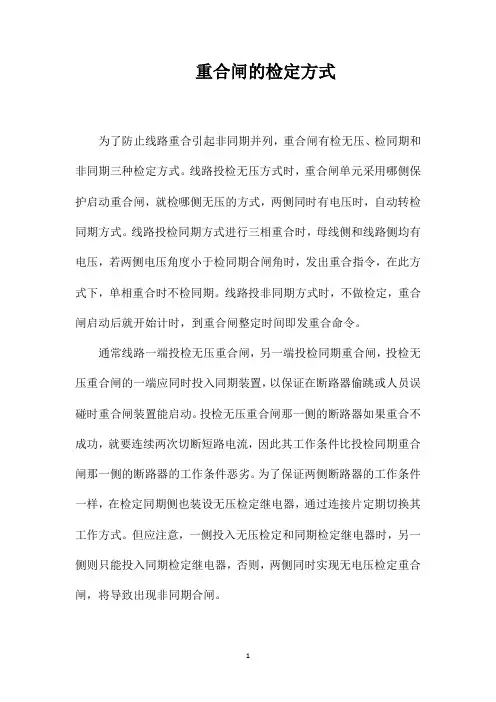

重合闸的检定方式
为了防止线路重合引起非同期并列，重合闸有检无压、检同期和非同期三种检定方式。

线路投检无压方式时，重合闸单元采用哪侧保护启动重合闸，就检哪侧无压的方式，两侧同时有电压时，自动转检同期方式。

线路投检同期方式进行三相重合时，母线侧和线路侧均有电压，若两侧电压角度小于检同期合闸角时，发出重合指令，在此方式下，单相重合时不检同期。

线路投非同期方式时，不做检定，重合闸启动后就开始计时，到重合闸整定时间即发重合命令。

通常线路一端投检无压重合闸，另一端投检同期重合闸，投检无压重合闸的一端应同时投入同期装置，以保证在断路器偷跳或人员误碰时重合闸装置能启动。

投检无压重合闸那一侧的断路器如果重合不成功，就要连续两次切断短路电流，因此其工作条件比投检同期重合闸那一侧的断路器的工作条件恶劣。

为了保证两侧断路器的工作条件一样，在检定同期侧也装设无压检定继电器，通过连接片定期切换其工作方式。

但应注意，一侧投入无压检定和同期检定继电器时，另一侧则只能投入同期检定继电器，否则，两侧同时实现无电压检定重合闸，将导致出现非同期合闸。

1。

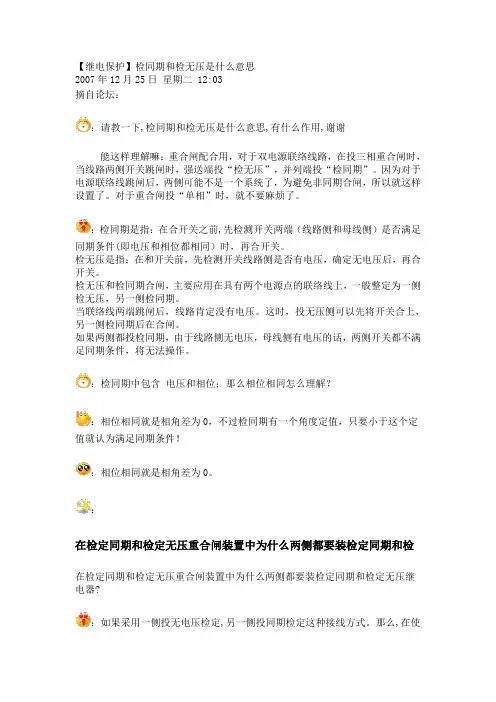

【继电保护】检同期和检无压是什么意思2007年12月25日星期二 12:03摘自论坛：：请教一下,检同期和检无压是什么意思,有什么作用,谢谢能这样理解嘛：重合闸配合用，对于双电源联络线路，在投三相重合闸时，当线路两侧开关跳闸时，强送端投“检无压”，并列端投“检同期”。

因为对于电源联络线跳闸后，两侧可能不是一个系统了，为避免非同期合闸，所以就这样设置了。

对于重合闸投“单相”时，就不要麻烦了。

：检同期是指：在合开关之前,先检测开关两端（线路侧和母线侧）是否满足同期条件(即电压和相位都相同）时，再合开关。

检无压是指：在和开关前，先检测开关线路侧是否有电压，确定无电压后，再合开关。

检无压和检同期合闸，主要应用在具有两个电源点的联络线上，一般整定为一侧检无压，另一侧检同期。

当联络线两端跳闸后，线路肯定没有电压。

这时，投无压侧可以先将开关合上，另一侧检同期后在合闸。

如果两侧都投检同期，由于线路侧无电压，母线侧有电压的话，两侧开关都不满足同期条件，将无法操作。

：检同期中包含电压和相位；那么相位相同怎么理解？：相位相同就是相角差为0，不过检同期有一个角度定值，只要小于这个定值就认为满足同期条件！：相位相同就是相角差为0。

：在检定同期和检定无压重合闸装置中为什么两侧都要装检定同期和检在检定同期和检定无压重合闸装置中为什么两侧都要装检定同期和检定无压继电器?：如果采用一侧投无电压检定,另一侧投同期检定这种接线方式。

那么,在使用无电压检定的那一侧,当其断路器在正常运行情况下由于某种原因(如误碰、保护误动等)而跳闸时,由于对侧并未动作,因此线路上有电压,因而就不能实现重合,这是一个很大的缺陷。

为了解决这个问题,通常都是在检定无压的一侧也同时投入同期检定继电器,两者的触点并联工作,这样就可以将误跳闸的断路器重新投入。

为了保证两侧断路器的工作条件一样,在检定同期侧也装设无压检定继电器,通过切换后,根据具体情况使用。

但应注意,一侧投入无压检定和同期检定继电器时,另一侧则只能投入同步检定继电器。

ZL_FZBH5111.0905PCS-921G断路器失灵保护及自动重合闸装置技术和使用说明书符合《线路保护及辅助装置标准化设计规范》标准要求南瑞继保电气有限公司版权所有R1.00本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。

更多产品信息，请访问互联网：目录1．概述 (1)1.1应用范围 (1)1.2保护配置 (1)1.3装置特点 (1)2．技术参数 (3)2.1机械及环境参数 (3)2.2额定电气参数 (3)2.3主要技术指标 (3)3．软件工作原理 (5)3.1保护程序结构 (5)3.2正常运行程序 (5)3.3启动元件 (6)3.4断路器失灵保护 (7)3.5死区保护回路 (7)3.6瞬时跟跳回路 (8)3.7断路器三相不一致保护 (8)3.8充电保护 (8)3.9自动重合闸 (9)3.10保护与重合闸逻辑方框图 (10)4．硬件构成 (17)4.1装置硬件框图 (17)4.2机械结构与安装 (18)4.3面板布置图 (19)4.4背板布置图 (20)4.5输入输出定义 (21)4.6各插件简要说明 (22)5．定值内容及整定说明 (31)5.1通讯参数及整定说明 (31)5.2设备参数定值 (32)5.3保护定值及整定说明 (32)5.4功能软压板定值 (35)5.5GOOSE软压板定值 (35)5.6描述定值 (35)6．使用说明 (37)6.1指示灯说明 (37)6.2液晶显示说明 (37)6.3命令菜单使用说明 (39)6.4装置的运行说明 (42)7．调试大纲 (44)7.1试验注意事项 (44)7.2交流回路校验 (44)7.3输入接点检查 (44)7.4整组试验 (44)7.5输出接点检查 (46)7.6GOOSE调试大纲 (47)11．概述1.1 应用范围本装置适用于220KV 及以上电压等级的211结线与角形结线的断路器，符合国家电网公司颁布的《线路保护及辅助装置标准化设计规范》要求。

第一篇装置的技术说明1概述1.1 适用范围CSC－121A数字式综合重合闸及断路器辅助保护装置（以下简称装置或产品）是由单片机实现的数字式保护装置，主要适用于220kV及以上电压等级的一个半断路器接线方式。

装置包括综合重合闸、失灵保护、死区保护、充电保护、三相不一致保护等功能元件,可以满足一个半断路器接线中综合重合闸和断路器辅助保护按断路器装设的要求。

对于一个半断路器接线方式，无论是中间断路器还是边断路器，装置的软硬件都是相同的。

2。

10 装置主要功能装置具有以下功能：a) 综合重合闸功能。

装置提供单相重合闸、三相重合闸、综合重合闸、重合闸停用四种方式可选。

可接入断路器两侧的启动重合闸回路,满足一个半断路器中间断路器的要求，且边断路器和中间断路器软硬件相同，为现场使用提供了方便；b）失灵保护。

失灵启动提供了三级跳闸逻辑，即瞬时重跳本断路器,线路保护单跳未断开开关延时三跳本断路器，开关失灵延时跳相关断路器；除相过流开放失灵保护外,并提供了负序电流、零序电流开放失灵保护，满足反措中关于发变组失灵保护的要求；c)死区保护。

为TA与开关之间的保护死区专门设计的保护元件；d) 三相不一致保护，由三相不一致开入启动，可经零序电流、负序电流、跳位等元件开放。

e) 充电保护，线路投运或失去保护时投入的过流保护，设两段，可分别投退，并可设置手合充电短时投入或长期投入.2。

11 装置主要技术参数2。

11.1额定参数a) 直流电压：220V或110V（按订货要求）；b) 交流电压：检同期电压：100V或100/3V；c）交流电流：5A或1A（按订货要求）；d）频率:50Hz。

2.11.2 整定范围装置整定范围见定值清单。

2.11.3 动作值误差a) 电流动作值误差不超过±3％；b）电压动作值误差不超过±1V；c）延时段动作值误差不超过±25ms。

2。

11.4 精确工作范围交流采样的精确工作范围：电压回路 1V～100V（有效值）；电流回路0.1In～30In（有效值）；3 功能原理说明3。

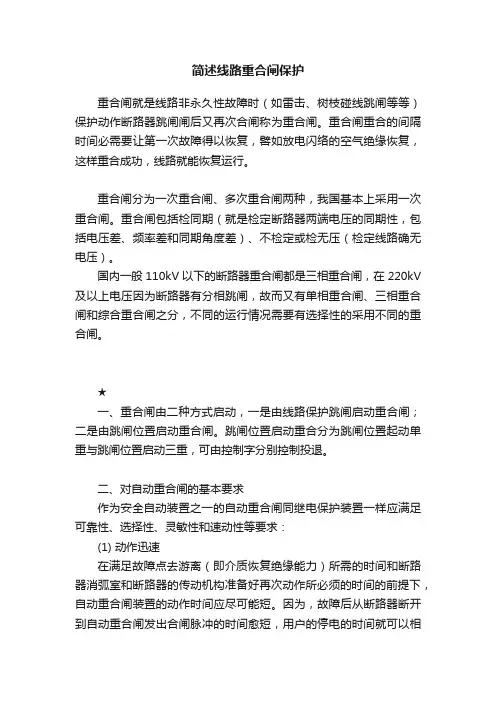

重合闸是故障跳闸后由重合闸继电器启动合闸的，主要是用在线路发生闪烁故障后能快速恢复供电。

检同期是二个电源并列（合环）时，由同期装置检测A相的相角差和电位差，这二个差值在允许范围内就自动合闸，如发电机并网。

检无压是给线路送电前，待送线路压变二次的电压继电器（常闭接点）闭锁断路的合闸（回路），线路有电则无法合闸。

备自投是备用电源向在用设备（跳闸后）自动送电（合闸），一般是进线开关在电源停电时，电压继电器（低电压保护）动作，跳开进线断路器，其辅助触点（常闭）接通备用电源断路器的合闸电源。

这四个是独立的装置，相互之间并无直接关系。

重合闸：从字面上理解就是重新合闸。

也就是在高压系统中（特别是110kV及以上的中性点直接接地系统），有些故障是瞬时性的，为了提高供电的连续性，在线路故障保护动作后，允许线路断路器重新合闸。

重合闸可以分为单相重合闸和三相重合闸。

备自投：备用电源自动投入。

与重合闸的最大区别就是，它投入的是另一路电源，而重合闸投入的仍是原线路本身。

重合闸和备自投是电网中快速恢复供电的两种最重要最常见的自动装置。

检同期和检无压，是在重合闸（或备自投）中实现的一种方式和手段。

也就是说，重合闸和备自投都分为检同期和无压两种方式。

检同期方式主要应用在有内部电源的情况下，就是在投入重合闸（或备自投）断路器前，需对断路器两端的电压进行同期判定。

如果电压幅值差和相角差在允许范围内，则断路器允许合闸。

否则，合不上。

无压方式应用得更多。

即重合闸装置（备自投装置）发出合闸命令后，不需对两端电压进行比对。

（注意，这里的无压重合闸或无压备自投与发电机同期装置中的检无压稍微有不一样。

同期装置中检无压，是必须无压才能合闸，有压则闭锁。

而这里不同，无压重合闸和无压备自投在运行方式的规定时就不允许两侧电源的存在。

所以，不需要再判定两端是否无压。

）重合闸有几种方式？(1)重合闸方式必须根据具体的系统结构及运行条件，经过分析后选定。

(2)凡是选用简单的三相重合闸方式能满足具体系统实际需要的，线路都应当选用三相重合闸方式。

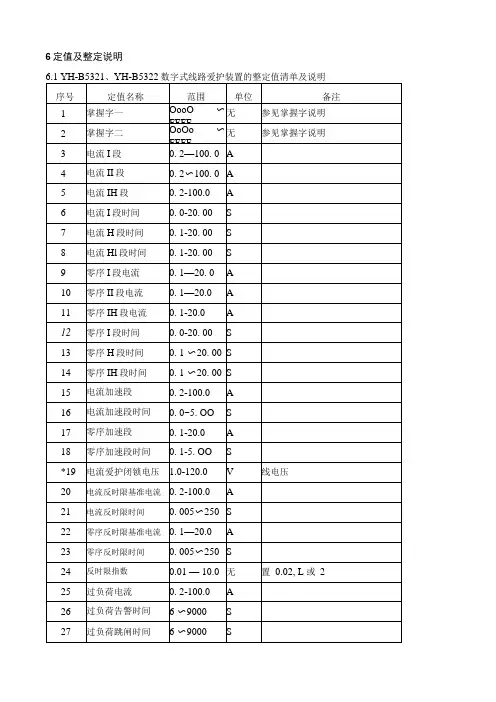

6定值及整定说明说明：1. CT> PT变比为爱护用变比，整定方法：例，一次侧CT变比为600/5=120,则整定为120/1000=0.12 ； IOKV PT 变比10 000/100=100,则整定为100/1000=0. IOo2,定值序号及掌握字位前置*标志的为YH-B5321专用，YH-B5322无此功能。

3.以上爱护功能中不用功能，只须通过退出相应软压板或掌握字即可完全退出，不需再特地特别设置相应功能的定值。

6定值及整定说明6.1 YH-B5350系列数字式电容器爱护装置整定值清单及说明:说明：120/1000=0. 12 ；IOKV PT 变比10 OoO/100= 100,则整定为100/1000=0. IOo以上爱护功能中不用功能，只须通过退出相应软压板或掌握字即可完全退出，不需再特地特别设置相应功能的定值。

5.定值及整定说明5.1YH-B5381数字式变压器差动爱护装置的整定值清单及说明2.定值整定计算方法及步骤1）计算变压器各侧额定电流：In =Sn∕V3 Ue其中：Sn——变压器额定容量，单位KVAUe----- 计算侧额定电压，单位KV2）计算各侧流入差动元件的额定二次电流：Ie = K jx X In∕Kιh其中：Ki h一一电流互感器变比K jx一一变压器接线系数。

变压器Y侧为百，三角形侧为1。

例：已知变压器参数为额定容量Sn = 20MVA,各侧额定电压35±4X2. 5%∕10. 5KV,接线方式为Y/AT1,选用CT二次额定电流为5Λ03）比率差动元件的启动值一般取“高压侧额定电流”定值的30%〜50%。

4）比率差动拐点电流一般取1.0倍的“高压侧额定电流”定值。

5）比率制动系数一般取0.3〜0.7之间。

6）二次谐波制动系数一般可取0. 10-0. 3之间。

7）差动速断元件按躲过变压器的励磁涌流，最严峻外部故障时的不平衡电流等状况整定。

5. 2 YH-B5382数字式变压器后备爱护装置的整定值清单及说明1. YH-B5382数字式变压器后备爱护装置整定值清单Ul6.定值及整定说明6.1YH-B5383数字式所用变爱护装置定值清单及说明5.定值及整定说明5.1 YH-B5601数字式电动机综合爱护装置的整定值清单及说明注负序∏选反时限时，时间整定计算式：其中的范围说明：4. CT> PT变比为爱护用变比，整定方法：例，一次侧CT变比为600/5=120,则整定为120/1000=0. 12 ；IOKV PT 变比10 000/100=100,则整定为100/1000=0. IOo5.以上爱护功能中不用功能，只须通过退出相应软压板或掌握字即可完全退出，不需再特地特别设置相应功能的定值。
