第五章自动重合闸一、引言瞬时性故障：开关跳开后，经过一段时间延时，故障消失。
如：绝缘子表面闪络(雷电、污闪)，短时碰线(大风)，鸟类或树枝放电。
(约占60－90％)永久性故障：开关跳开后，故障依然存在。
如：倒杆、断线、绝缘子击穿，碳束炸弹等。
（约占10％）自动重合闸应用的前提：统计数据表明，大部分的线路故障属于瞬时性故障！自动重合闸（下面简写为ARC ）装置：将因故障或人为误碰而跳开的断路器再进行自动合闸的一种自动装置。
工作过程：1）线路发生短路故障，由继电保护设备控制断路器跳闸。
2）经一定延时后，自动重合闸控制断路器再合闸。
3）瞬时性故障——>恢复供电；永久性故障——>保护再跳闸。
12K二、自动重合闸的作用利：弊：1、瞬时性故障可迅速恢复供电，提高供电的可靠性；2、提高并列运行稳定性，提高线路输送容量；3、纠正断路器偷跳、保护误动、人为误碰等引起的误跳闸。
在重合到永久性故障后，导致：1）系统再次遭受故障电流的冲击；2）断路器工作情况更加恶劣（短时间内两次切断故障电流）。
统计数据表明：线路重合闸的利大于弊。
目前的重合闸功能还无法区分瞬时性、永久性故障。
教材中，应用场合：≥1kV 的架空线路或混合线路，只要装设了断路器，就可以配置重合闸。
混合线路瞬时性故障居多，可合永久性故障居多，不宜合但是，有一定的限制。
12三、对自动重合闸的基本要求#1的1段范围#2的1段范围K 必须在故障点切除之后，才允许重合闸！1）通常利用没有电流的特点(包括保护动作)；2）同时，还必须考虑对侧切除的时间。
没有全线速动的保护时，一侧为I 段动作，另一侧为II 段动作（有延时）。
2、不允许任意多次重合，即动作次数应符合预先的规定。
（考虑：断路器性能，并防止永久性故障）3、应能和继电保护配合，在重合闸前或后，应能加速保护动作。
（考虑：重合后，如果保护很快动作，那么，几乎为永久性故障）1、动作迅速，(一般0.5s ～1.5s)。

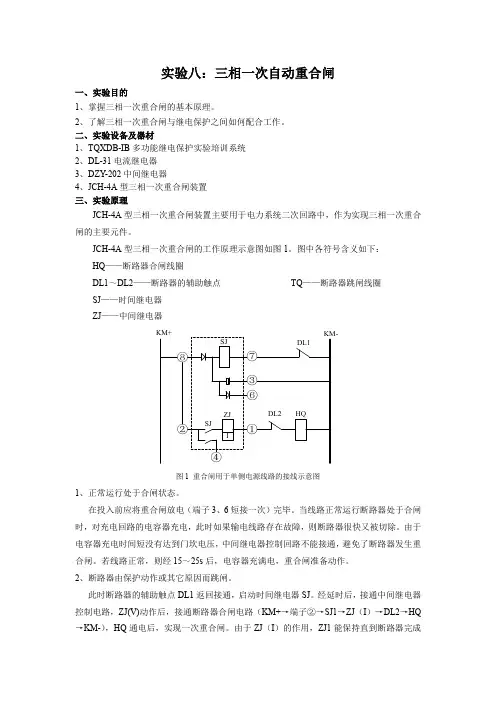

实验八：三相一次自动重合闸一、实验目的1、掌握三相一次重合闸的基本原理。
2、了解三相一次重合闸与继电保护之间如何配合工作。
二、实验设备及器材1、TQXDB-IB多功能继电保护实验培训系统2、DL-31电流继电器3、DZY-202中间继电器4、JCH-4A型三相一次重合闸装置三、实验原理JCH-4A型三相一次重合闸装置主要用于电力系统二次回路中，作为实现三相一次重合闸的主要元件。
JCH-4A型三相一次重合闸的工作原理示意图如图1。
图中各符号含义如下：HQ——断路器合闸线圈DL1～DL2——断路器的辅助触点TQ——断路器跳闸线圈SJ——时间继电器ZJ——中间继电器⑦⑧③⑥②I ①SJ④ZJSJHQDL1 DL2KM+KM-图1 重合闸用于单侧电源线路的接线示意图1、正常运行处于合闸状态。
在投入前应将重合闸放电（端子3、6短接一次）完毕。
当线路正常运行断路器处于合闸时，对充电回路的电容器充电，此时如果输电线路存在故障，则断路器很快又被切除。
由于电容器充电时间短没有达到门坎电压，中间继电器控制回路不能接通，避免了断路器发生重合闸。
若线路正常，则经15～25s后，电容器充满电，重合闸准备动作。
2、断路器由保护动作或其它原因而跳闸。
此时断路器的辅助触点DL1返回接通，启动时间继电器SJ。
经延时后，接通中间继电器控制电路，ZJ(V)动作后，接通断路器合闸电路（KM+→端子②→SJ1→ZJ（I）→DL2→HQ →KM-），HQ通电后，实现一次重合闸。
由于ZJ（I）的作用，ZJ1能保持直到断路器完成合闸，其辅助触点DL2断开为止。
如果线路上是瞬时故障，则重合闸成功后，电容器自行充电，经15～25s 后，重合闸重新处于准备动作状态。
3、线路上存在永久性故障。
此时经一次重合闸后，断路器第二次跳闸（重合闸不成功），SJ 仍启动，但这段时间小于恢复时间（15～25s ），不能接通控制电路使ZJ （V ）动作，因而保证重合闸只动作一次。
