提升机制动系统计算

宏安矿提升系统验算宏安矿机电科2014年宏安矿提升系统验算1.提升系统总变位质量的计算Σm人= 1/g｛Q+Qz+ n1 P Lp+ n2 q Lp+Gt+Gj+Gd ｝=24816.6kgΣm物= 1/g｛Q+Qz+ n1 P Lp+ n2 q Lp+Gt+Gj+Gd ｝=26414.6kg式中∑m——变位质量，kg；Q——一次提升重量（提升人6000N；提升物10000N）Qz——提升容器自重(提升人12000N;提升物18000N)n1——主绳根数1根；P——主绳每米重力，N／m;Lp——主绳实际悬挂长度330m；n2——尾绳根数0；q ——尾绳每米重力，N／m；Gt——天轮变位质量3070NGj——提升机变位质量86900NGd——电动机转子变位质量110817N2.提升强度验算1.最大静张力验算Fjm人= Q+Qz+ P Lp=22849NFjm物= Q+Qz+ P Lp=32849N查表知提升机许用最大静张力为60000N验算合格2.最大静张力差验算Fjc人= Q+ P Lp=10849NFjc物= Q+ P Lp=14849N查表知提升机许用最大静张力差为40000N验算合格3．制动力矩的验算Mzh=ΣFz*R=（39050+44020）×1.35=112144.5N.m式中ΣFz——实测各组闸的制动力之和n——分组实验数2R——实验时，Fz的作用半径，R=1.25m 所需3倍最大静荷重力矩3M=3×14849.6×1=44548.8N.mMzh＞3M制动力矩满足合格左半边制动力矩39050×1.35=52717.5 N.m右半边制动力矩44020×1.35=59427 N.m所需1.2倍力矩1.2M=20219.52 N.m 合格。

第六章主立井单绳缠绕式提升设备的选型计算一、提升容器的选择1．确定合理的经济速度立井提升的合理经济速度为V j =√H式中V j —经济提升速度，m ／s ；H ——提升高度，m ；H=H s +H x +H zH x --卸载水平与井口高差，简称卸载高度，m ，箕斗：H x =18m 一25m ，罐笼H x =0；Hz ——装载水平与井下运输水平高差，简称装载高度，m ，箕斗：H z =18m~25m ，罐笼H z =0; H s —井筒深度，m 。

2．估算一次提升循环时刻(按五时期速度图估算)式中T j --依据经济提升速度估算的一次提升循环时刻，s ；a —提升加速度，m ／s 2，在以下范围内选取：罐笼提升时，≤／s 2，箕斗提升时，≤／s 2；u —容器爬行时期附加时刻，箕斗提升可取10s ，罐笼提升可取5s ；θ—休止时刻。

3、计算一次合理的经济提升量式中rn j --一次合理的经济提升量，t ；A n —矿井年产量，t ／a ；C —提升不均衡系数，关于主井提升设备：有井底煤仓时，1．1～1．15，无井底煤仓时，1．2； a f ——提升能力富裕系数，主井提升设备对第一水平应留有1．2的富裕系数；b r ——提升设备年工作日数，一般取b r =300d ；t ——提升设备日工作小时数，一般取t=14h 。

依据计算出的一次合理的提升量m j 取之相近的标准容器，并列表记录其技术规格。

4．确定实际一次提升循环时刻T ′x 及完成年产量An 的最大提升速度V ′m 。

（1） 依据所选出的型号，计算一次提升循环所需要的时刻为（2） 计算提升机所需的提升速度二、提升钢丝绳的选择计算中选定标准容器之后，那么可按下边的公式计算钢丝绳每米质量m-----一次提升货载质量，kgM z ——提升容器自身质量，kg ；m p —提升钢丝绳每米质量，kg ／m ；g —重力加速度，m ／s 2；H c —钢丝绳最大悬垂长度，m ，H s --井筒深度，m ；H z —装载高度，m ，罐笼提升，Hz=0，箕斗提升，Hz=18m 一25m ；H j ——井架高度，井架高度在尚未精确确定时，可按下面数值选取：罐笼提升，15m 一25m ；箕斗提升，30m ～35m 。

在两支柱上固定着的标尺上，用缩小的
比例根据矿井的具体情况，刻着与井筒深度
或坑道长度相适应的刻度，当装有指针的梯
形螺母移动时，则指明了提升容器在井筒的
位置。
特点：优点是指示清楚、直观、工作可
靠；缺点是不够精确。
二、制动系统
作用： 1）正常停车 2）工作制动 3）安全制动 4）双滚筒提升机在更换水平、调节绳长或
更换钢丝绳时，能闸住游动滚筒。
制动系统由制动器和传动机构组成。制动器
是直接作用于制动轮或制动盘上产生制动力矩的 部分，分为盘式和块式；传动机构是控制及调节 制动力矩的部分，分为油压、压气、弹簧式。JK 型提升机采用的是液压站与盘式制动器配合构成 的盘式制动系统。
1、盘式制动器
1）结构 2、液压站 1）作用 a 、在工作制动时，产生不同的工作油压， 以控制盘式制动器获得不同的制动力矩； b、在安全制动松闸；b、抱闸
项目三 提升及深度指示器与控制器
任务：能说出指示器和制动器是怎么用的。
一、深度指示器
深度指示器是矿井提升机的一个重要附属装置。
作用是：
1）指示提升容器在井筒的位置；
2）容器接近井口停车位置发出减速信号；
3）过卷保护；
4）减速阶段通过限速装置进行限速保护等。
目前我国提升机应用较多的是圆盘式深度指示 器和牌坊式深度指示器。
1、圆盘式深度指示器 圆盘式深度指示器由发送部分和接收部分组成 ，其原理是传动轴经齿轮传动，将提升机旋转运动
传给发送自整角机，该自整角机再将信号传给圆盘
式深度指示器上的接收自整角机，二者组成电轴，
实现同步联系，从而达到指示器位置的目的。深度
指示盘装于司机台上，有粗针和精针两个指针，精 针只在容器接近井口时才转动，以便指示精确的停 车位置。

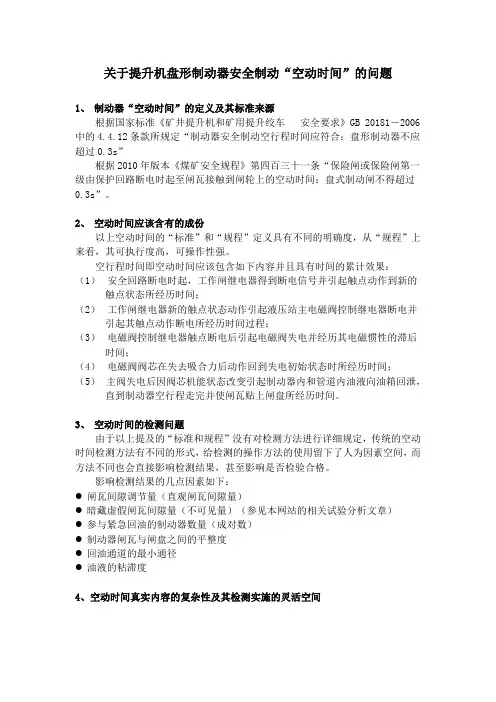

关于提升机盘形制动器安全制动“空动时间”的问题1、制动器“空动时间”的定义及其标准来源根据国家标准《矿井提升机和矿用提升绞车安全要求》GB 20181－2006中的4.4.12条款所规定“制动器安全制动空行程时间应符合：盘形制动器不应超过0.3s”根据2010年版本《煤矿安全规程》第四百三十一条“保险闸或保险闸第一级由保护回路断电时起至闸瓦接触到闸轮上的空动时间：盘式制动闸不得超过0.3s”。

2、空动时间应该含有的成份以上空动时间的“标准”和“规程”定义具有不同的明确度，从“规程”上来看，其可执行度高，可操作性强。

空行程时间即空动时间应该包含如下内容并且具有时间的累计效果：（1）安全回路断电时起，工作闸继电器得到断电信号并引起触点动作到新的触点状态所经历时间；（2）工作闸继电器新的触点状态动作引起液压站主电磁阀控制继电器断电并引起其触点动作断电所经历时间过程；（3）电磁阀控制继电器触点断电后引起电磁阀失电并经历其电磁惯性的滞后时间；（4）电磁阀阀芯在失去吸合力后动作回到失电初始状态时所经历时间；（5）主阀失电后因阀芯机能状态改变引起制动器内和管道内油液向油箱回泄，直到制动器空行程走完并使闸瓦贴上闸盘所经历时间。

3、空动时间的检测问题由于以上提及的“标准和规程”没有对检测方法进行详细规定，传统的空动时间检测方法有不同的形式，给检测的操作方法的使用留下了人为因素空间，而方法不同也会直接影响检测结果，甚至影响是否检验合格。

影响检测结果的几点因素如下：●闸瓦间隙调节量（直观闸瓦间隙量）●暗藏虚假闸瓦间隙量（不可见量）（参见本网站的相关试验分析文章）●参与紧急回油的制动器数量（成对数）●制动器闸瓦与闸盘之间的平整度●回油通道的最小通径●油液的粘滞度4、空动时间真实内容的复杂性及其检测实施的灵活空间（1）制动器闸瓦间隙有关标准规定在设备应用中不应超过2mm。

显然，闸瓦间隙调整得越小也即越贴近闸盘，所检测的空动时间越小也就越有利于过关，这是检测过程中可灵活掌握的空间。
