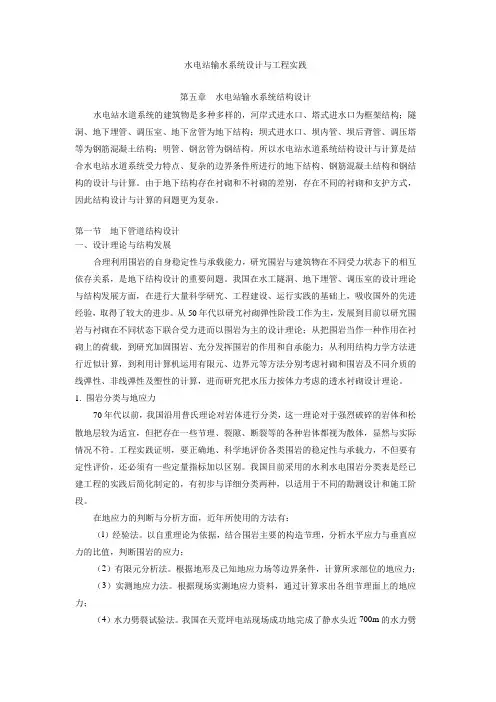

水电站输水系统设计与工程实践第五章水电站输水系统结构设计水电站水道系统的建筑物是多种多样的，河岸式进水口、塔式进水口为框架结构；隧洞、地下埋管、调压室、地下岔管为地下结构；坝式进水口、坝内管、坝后背管、调压塔等为钢筋混凝土结构；明管、钢岔管为钢结构。
所以水电站水道系统结构设计与计算是结合水电站水道系统受力特点、复杂的边界条件所进行的地下结构、钢筋混凝土结构和钢结构的设计与计算。
由于地下结构存在衬砌和不衬砌的差别，存在不同的衬砌和支护方式，因此结构设计与计算的问题更为复杂。
第一节地下管道结构设计一、设计理论与结构发展合理利用围岩的自身稳定性与承载能力，研究围岩与建筑物在不同受力状态下的相互依存关系，是地下结构设计的重要问题。
我国在水工隧洞、地下埋管、调压室的设计理论与结构发展方面，在进行大量科学研究、工程建设、运行实践的基础上，吸收国外的先进经验，取得了较大的进步。
从50年代以研究衬砌弹性阶段工作为主，发展到目前以研究围岩与衬砌在不同状态下联合受力进而以围岩为主的设计理论；从把围岩当作一种作用在衬砌上的荷载，到研究加固围岩、充分发挥围岩的作用和自承能力；从利用结构力学方法进行近似计算，到利用计算机运用有限元、边界元等方法分别考虑衬砌和围岩及不同介质的线弹性、非线弹性及塑性的计算，进而研究把水压力按体力考虑的透水衬砌设计理论。
1. 围岩分类与地应力70年代以前，我国沿用普氏理论对岩体进行分类，这一理论对于强烈破碎的岩体和松散地层较为适宜，但把存在一些节理、裂隙、断裂等的各种岩体都视为散体，显然与实际情况不符。
工程实践证明，要正确地、科学地评价各类围岩的稳定性与承载力，不但要有定性评价，还必须有一些定量指标加以区别。
我国目前采用的水利水电围岩分类表是经已建工程的实践后简化制定的，有初步与详细分类两种，以适用于不同的勘测设计和施工阶段。
在地应力的判断与分析方面，近年所使用的方法有：（l）经验法。
以自重理论为依据，结合围岩主要的构造节理，分析水平应力与垂直应力的比值，判断围岩的应力；（2）有限元分析法。
