前言目前飞轮加工的方式分为三大类：其一铸造出大飞轮盘,在进行机加工后与大齿圈进行组装；其二用材料成型工艺,用比较厚的钢板进行冲压出飞轮盘,再接着与齿圈拼装；其三用钢板卷成飞轮大圈,将辐板与内圈焊接而成。
其中方案一适合重型汽车发动机,方案二由于飞轮质量的限制,只用于小型轿车上,方案三的飞轮用于转动惯量和回转精度要求不高的地方。
国内对于重型汽车上飞轮加工多采用铸造后再粗加工、精加工，中国重汽斯太尔、江淮重卡格尔发采用的就是本种加工方案。
目前本方案也是各汽车制造厂家采取的制造方法，也是将来趋势。
对于国外重型汽车飞轮加工大多也是通过铸造后机加工等方法。
本文首先对飞轮结构、技术参数的分析，制定工艺路线，工艺方案分析与比较后进而确定更加合适的加工方案。
在方案确定之后，进行加工余量的计算，工序尺寸、尺寸链的计算确定。
本文还选取本零件的典型的工序，计算切削用量。
最后针对典型工序进行夹具的设计，完成夹具的图纸的绘制。
保证飞轮加工质量和效率是生产过程中一项非常重要的工作,也是我们研究的最终目标。
1零件分析1.1飞轮的结构特点图1.1飞轮是安装在发动机曲轴上盘类零件,其功能是调节内燃机曲轴转速变化,起稳定转速作用。
同时有利于内燃机的启动,有利于活塞顺利通过上下止点。
如图1.1在大圆盘阶梯凸台上钻有12×Φ11的孔,其作用是为了和齿圈进行连接；而在大圆盘的上面也有个未钻穿的孔,此孔是为了调节飞轮动平衡的平衡孔；在飞轮最上端的有9×Φ15的用孔,其是固定飞轮在曲轴上面的螺栓孔；在最顶端的凸台有个Φ62的孔,其作用是与曲轴一端进行配合连接,在孔内有个Φ65的内槽,其作用是储存润滑油；连接平衡孔平面和最顶端平面是∠10°过渡斜面。
其表面为铸造表面,不需要机械加工，但是可以在此面刻生产厂家信息。
1.2飞轮主要加工表面及技术参数分析[2]（1）飞轮A面的平面度要求不低于0.03mm,表面粗糙度为1.6；（2）在A面上9×Φ15孔相对于A面和飞轮回转中心位置度误差不超过0.3mm,且均布在整个圆周；（3）在A面上1×Φ8的孔的相对于A面和飞轮回转中心位置度误差不超过0.1mm；（4）飞轮内孔φ62H7（+0.03）公差等级不低于IT7表面粗糙度不低于3.2；（5）飞轮内槽φ65H7（+0.30）公差等级不低于IT7,表面粗糙度不低于3.2；（6）尺寸35和46的两平面要求平面度不低于0.03；（7）在φ430h7（00.063-）外圆公差等级不低于IT7,表面粗糙度不低于3.2；且对于A面和轴线的圆跳动不超过0.1mm；（8）在尺寸46面上12×Φ11孔相对于A面和飞轮回转中心位置度误差不超过0.3mm,且均布在整个圆周；（9）在φ475H7（0.063+）公差等级不低于IT7表面粗糙度不低于3.2；而且对于基准A和B的圆跳动不超过0.1,在本尺寸的端面要求平面度不低于0.03/100,端面跳动不超过0.1；1.3飞轮主要加工表面加工方式（1）飞轮A面，止口端面采用车削方式或者铣削方式加工（2）在A面上9×Φ15、1×Φ8、12×Φ11孔采用钻削方式进行加工。
直径80毫米飞轮加工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!直径80毫米飞轮加工工艺流程直径80毫米飞轮是机械加工中常见的零部件之一，其加工工艺流程如下：一、准备工作阶段。
机械制造工艺学课程设计设计题目：设计飞轮零件的机械加工工艺规程班级：09机制学号：20091324姓名：张程南指导教师：张永华云南农业大学2012年 12月 29 日目录飞轮零件图 (3)一、零件的分析 (6)1.1零件的作用 (6)1.2零件的工艺性分析 (6)二、零件的生产类型 (6)2.1生产纲领 (6)三、毛坯的确定 (7)3.1 确定毛坯类型及其制造方法 (7)3.2估算毛坯的机械加工加工余量 (7)四、定位基准选择 (8)4.1选择精基准 (8)4.2选择粗基准 (9)五、拟定机械加工工艺路线 (9)5.1选择加工方法 (9)5.2. 制定工艺加工路线 (10)六、加工余量级工序尺寸的确定 (11)6.1确定Φ200外圆的加工余量及工序尺寸 (11)6.2确定Φ38H7孔的加工余量及工序尺寸 (13)6.3 其余表面的余量及公差 (14)七、设计总结 (15)工艺卡片 (16)参考文献 (23)飞轮零件图设计要求1、产品生产纲领（1）产品的生产纲领为160台／年，每台产品飞轮数量一件（2）飞轮的备品百分率为3％，废品百分率为0.4％2、生产条件和资源（1）毛坯为外协件，生产条件可根据需要确定（2）现可供选用的加工设备有：B5020刨床1台CA6140车床1台Z525钻床1台（含钻模）各设备均达到机床规定的工作精度要求，不再增加设备一、零件的分析1.1零件的作用主视图为全剖视图，主要表达零件的内部结构和各表面的轴向相对位置。
左视图主要表达零件的外形轮廓，主体上的凸缘、沉槽的分布情况。
从主视图上看，主体由多个同轴的内孔、外圆及键槽组成，从左视图可以看出，在主体上沿圆周方向均匀分布有沉槽。
飞轮的作用是储存能量，使发动机运转平稳并减少振动和噪声，还保证发动机曲轴旋转的惯性旋转的均匀性和输出扭矩的均匀性，借助于本身旋转的惯性力，帮助克服起动时气缸中的压缩阻力和维持短期超载时发动机的继续运转。
φ38H7的孔用于安装发动机的主轴承，L 面用于定位。

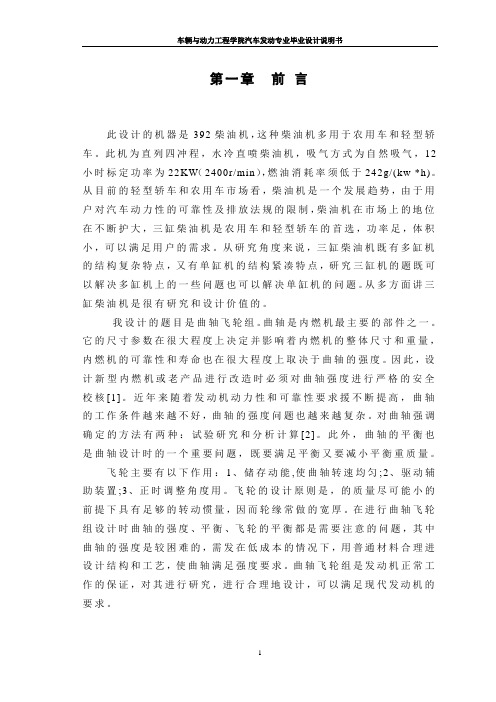

第一章前言此设计的机器是392柴油机，这种柴油机多用于农用车和轻型轿车。
