Cass土方计算操作教程(完成面、原始面)

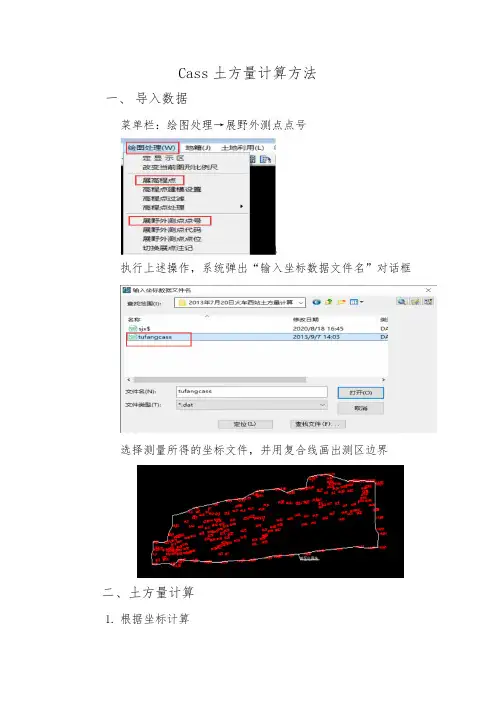

Cass土方量计算方法

一、 导入数据

菜单栏：绘图处理→展野外测点点号

执行上述操作，系统弹出“输入坐标数据文件名”对话框

选择测量所得的坐标文件，并用复合线画出测区边界

二、土方量计算

1. 根据坐标计算 菜单栏：工程应用→DTM法土方计算→根据坐标文件

执行上述操作，命令行提示如下：

选择边界线：（用鼠标点取所画的闭合复合线）

系统将弹出“土方计算参数设置”对话框

设置好计算参数后屏幕上显示填挖方的对话框，同时图上绘出所分析的三角网、填挖方的分界线（白色线条）

点击“确定”按钮关闭对话框，命令行提示如下：

请指定表格左下角位置：（用鼠标在图上适当位置点击，Cass会生成一个表格，包含平场面积、最大高程、最小高程、平场标高、填方量、挖方量）

2、方格网法土方计算

菜单栏：工程应用→DTM法土方计算→根据图上高程点

执行上述操作，系统弹出“建立DTM”对话框

选择坐标数据文件名，点击确定，生成如下：

菜单栏：工程应用→DTM法土方计算→根据图上高程点

执行上述操作，系统弹出“方格网土方计算”对话框 3、两期土方计算

菜单栏：等高线→三角网存取→写入文件

执行上述操作，弹出“输入三角网文件名”输入框，命名并保存 将两期数据都如上操作生成两个sjw文件。

菜单栏：工程应用→DTM法土方计算→计算两期土方量

执行上述操作，命令行提示如下：

第一期三角网：（1）图面选择（2）三角网文件<2>（图面选择表示当前屏幕上已经显示的DTM模型，三角网文件指保存到文件中的DTM模型）

第二期三角网：（1）图面选择（2）三角网文件<1>（同上，默认选1）

系统弹出计算结果，如图：

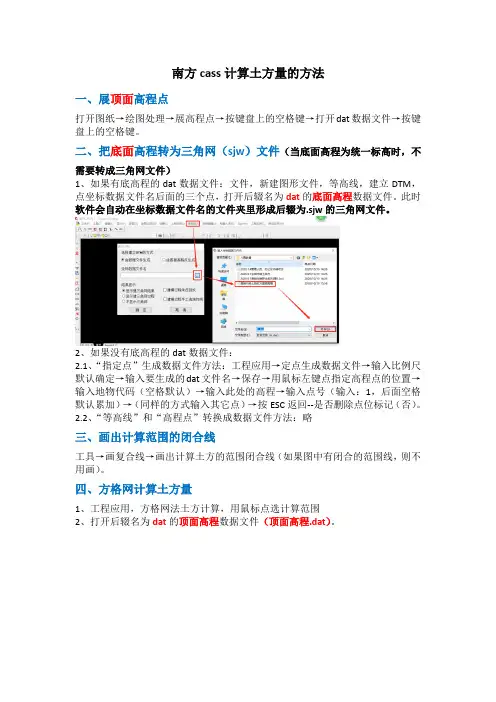

南方cass计算土方量的方法

一、展顶面高程点

打开图纸→绘图处理→展高程点→按键盘上的空格键→打开dat数据文件→按键盘上的空格键。

二、把底面高程转为三角网（sjw）文件（当底面高程为统一标高时，不需要转成三角网文件）

1、如果有底高程的dat数据文件：文件，新建图形文件，等高线，建立DTM，点坐标数据文件名后面的三个点，打开后辍名为dat的底面高程数据文件。此时软件会自动在坐标数据文件名的文件夹里形成后辍为.sjw的三角网文件。

2、如果没有底高程的dat数据文件：

2.1、“指定点”生成数据文件方法：工程应用→定点生成数据文件→输入比例尺默认确定→输入要生成的dat文件名→保存→用鼠标左键点指定高程点的位置→输入地物代码（空格默认）→输入此处的高程→输入点号（输入：1，后面空格默认累加）→（同样的方式输入其它点）→按ESC返回--是否删除点位标记（否）。

2.2、“等高线”和“高程点”转换成数据文件方法：略

三、画出计算范围的闭合线

工具→画复合线→画出计算土方的范围闭合线（如果图中有闭合的范围线，则不用画）。

四、方格网计算土方量

1、工程应用，方格网法土方计算，用鼠标点选计算范围

2、打开后辍名为dat的顶面高程数据文件（顶面高程.dat）。

3、点选三角网文件，打开后辍名为sjw的底面高程文件（底面高程.sjw）。

4、当底面高程为统一标高时，不需要点选三角网文件，直接输入平面标高：

5、输入方格网的宽度：大面积一般输入10米、小面积一般输入5米。

6、确定方格网起始位置：

在方格网的底下用鼠标左键点一下，向右侧水平位置再用鼠标左键点一下。

如果需要展现的方格网与图纸的倾斜方向一致，打开对象捕捉，鼠标左键点第一个交点，鼠标左键再点一下与倾斜方向平行的另一个交点。

7、窗口出现总填方与总挖方。

南方 CASS 方格网计算土方量流程总结

一、

二、

三、

方格网计算由三个要素组成：计算范围 +原地面标高数据文件 +完成面标高三角网

计算范围（实际土方开挖回填施工边界）

计算范围一定要用复合线（ PL ）画，且最后闭合（ CAD 按 c 闭合）。

原地面标高数据文件

将原地面标高生成高程点坐标数据文件（ *.dat ），方法有以下 3 种：

1、对有坐标数据（ X,Y ,H）的，直接在记事本上按以下格式（序号，编码， Y ， X ，H ）

格式： 1，，Y ，X ，H

四、

2，，Y ，X ，H

⋯⋯⋯ .

另存为 *.dat 文件；或直接把保存好的 *.txt 文件重新命名为 *.dat 文件。

2、对于 CAD 图上有原地面三维标高的，可以直接在图上导出来建立数据文件（ *.dat ）

步骤：工程应用——高程点生成数据文件——无编码文件；

3、对于 CAD 图上有三维标高或文字标高的，可以用“ · 91”命令。

完成面标高数据文件→完成面标高三角网文件

目的：要将完成面标高生成三角网文件（ *.sjw ）

1、首先要生成完成面标高数据文件（ *.dat ） ,步骤同上生成原地面标高数据文件；

2、接着生成三角网：

五、

六、

第一步： 建立 DTM 模型，可以由已有设计标高数据文件或图面高程点生成。

步骤：等高线——建立 DTM ——（由已有数据文件或图面高程点生成） ；

第二步 ：建立三角网并生成三角网文件；

建立 DTM 的时候，会自动生成了一个 *.sjw 文件，如果要增加或删掉个别

不合理的三角形，增加或删掉后按下面步骤保存：

步骤：等高线——三角网存取——写入文件（ *.sjw ）；这个步骤需要注意，

如果别人在文件中已经有了一个 *.sjw 文件，在你建立 DTM 的时候，不会

测量工作中经常会遇到计算土方问题，计算两期土方是CASS的特色之一，特别是区域土方平衡施工过程中，或测量了两次结果之后，它能一次性为我们计算出同一区域的填挖方土方量，很是方便。为了使大家深入了解CASS6.1计算两期土方的方法，提出此问题与大家一起讨论学习。

一般来说，下面三种方法均可以计算两期土方：

1、两断面线间土方计算

2、DTM法两期土方计算

3、方格网土方计算（设计面为三角网）

三角网法、方格网法是常用的方法，断面法是提供给甲方的方量依据，一般三种方法的计算差距不会超过2%---5% 。

三角网法计算方量：点击等高线，选建立DTM或图面DTM完善

点击建立DTM后会显示：

选由图面高程点生成，确定。

此时要注意左下角显示的文字，点击回车键即可。把区域的边界线选中后，就会自动形成三角网，如图所示：

三角网形成后，再点击工程运用中的DTM法计算土方量，选中根据图上三角网，如图所示：

选中后就会显示下图：

注意左下角的提示：输入平场高度（就是设计深度，一般情况要加上超深0.5m）后回车，方量就会在左下角有显示。方量计算完成。

方格网法计算方量：方格网法计算方量首先要采点，点击工程运用鼠标向下，选指定点生成数据文件，如图所示：

然后就会自动跳出一个窗口，如图所示：

先把文件放在自己能够找的道的文件里，如桌面，起好名字，保存即可。

窗口自动关闭后，左下角就会显示指定点：，此时，只要把鼠标放在高程点上左击后，会显示地物代码，代码就是点的行政代码，如

边界线就写B，房子就写F，现在采点直接回车即可。回车后，又会显示

高程（0.00），这是后，就需要输入你所用鼠标点击的高程点。水深要有负号，当然，正的水深就不需要加号了，直接输入就好。

最后会显示的是输入点号（1），这一步，只要直接回车就可以了。就这样把工作区域的点全部踩完。
