晶体管共射极单管放大器实验报告一、实验目的：1.掌握晶体管共射极单管放大器的工作原理；2.通过实验验证晶体管共射极单管放大器的放大特性。
二、实验仪器与器件：1.功能发生器；2.直流稳压电源；3.2N3904NPN型晶体管；4.脉冲发生电路；5.负载电阻；6.示波器等。
三、实验原理：四、实验步骤与过程：1.搭建晶体管共射极单管放大器电路，根据实验原理连接好各个器件与仪器；2.将直流稳压电源的正极接入收集端，负极接入基极，并合理调节稳压电源的电压和电流；3.通过功能发生器向基极注入正弦信号，调节发生器频率和幅值；4.同时连接示波器，观察输入信号与输出信号的波形；5.改变输入信号的频率和幅值，记录输出信号的变化；6.对比输入信号与输出信号，确定放大倍数。
五、实验数据记录与分析：1.在不同频率下，记录输入信号与输出信号的幅值，并计算放大倍数；2.提取数据，绘制频率与放大倍数的关系曲线；3.分析曲线特点，讨论晶体管放大器的工作频率范围；4.对比不同输入信号幅值下的输出信号，分析并解释放大器的失真情况。
六、实验结果与结论：1.经过实验数据的分析和计算，可以得出晶体管共射极单管放大器在一定频率范围内具有较好的放大效果；2.放大倍数随频率的增加而下降，且存在失真现象；3.实验结果与理论相符，验证了晶体管共射极单管放大器的放大特性。
七、实验心得与体会：通过本次实验，我深入了解了晶体管共射极单管放大器的工作原理和特性，并且掌握了实验操作技巧。
实验中遇到了一些问题，如输出信号失真、调节电源电压等，但通过耐心地调试和思考，最终取得了满意的实验结果。
通过这次实验，我不仅提高了对电路放大器的理解，还锻炼了实验操作和数据分析能力。

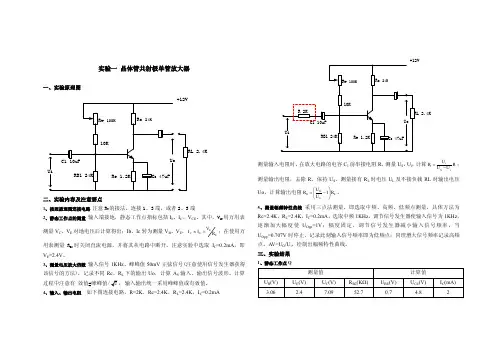

实验一 晶体管共射极单管放大器一、实验原理图+12V二、实验内容及注意要点1、按照原理图连接电路 注意R W 的接法，连接1、3端，或者2、3端2、静态工作点的测量 输入端接地，静态工作点指标包括I b 、I C 、V CE 。
其中，V CE 用万用表测量V C 、V E 对地电压后计算得出；Ib 、Ic 转为测量V B 、V E ，E C E E V I I R ≈=；在使用万用表测量R B2时关闭直流电源，并将其从电路中断开。
注意实验中选取I C =0.2mA ，即V E =2.4V 。
3、测量电压放大倍数 输入信号1KHz 、峰峰值50mV 正弦信号(注意使用信号发生器获得该信号的方法)，记录不同Rc 、R L 下的输出Uo ，计算A V 输入、输出信号波形。
计算过程中注意有 效值=峰峰值输入输出统一采用峰峰值或有效值。
4、输入、输出电阻 如下图连接电路，R=2K ，Rc=2.4K ，R L =2.4K ，I C =0.2mA+12V测量输入电阻时，在放大电路的电容C 1前串接电阻R ，测量U S ，U i ，计算ii S iU R R U U =-；测量输出电阻，去除R ，保持U S ，测量接有R L 时电压U L 及不接负载RL 时输出电压Uo ，计算输出电阻1O O L L U R R U ⎛⎫=-⎪⎝⎭。
5、测量幅频特性曲线 采用三点法测量，即选取中频、高频、低频点测量，具体方法为Rc=2.4K ，R L =2.4K ，I C =0.2mA ，选取中频1KHz ，调节信号发生器使输入信号为1KHz ，逐渐加大幅度使U Opp =1V ；幅度固定，调节信号发生器减小输入信号频率，当U Opp =0.707V 时停止，记录此刻输入信号频率即为低频点；同理增大信号频率记录高频点。
A V=U O /U i ，绘制出幅频特性曲线。
三、实验结果1、静态工作点Q2、电压放大倍数 IC=2.0 mA Ui=50mV(峰峰值)3、输入输出电阻32 3.65032i i S i U mV R R K U U mV mV ==≈Ω--； 3.111 2.4 2.51.5O O L L U V R R K K U V ⎛⎫⎛⎫=-=-⨯Ω≈Ω ⎪ ⎪⎝⎭⎝⎭4、幅频特性曲线1V219Hz 2.2MHzUo四、思考题1、电路中C1、C2和C E 有什么作用？C1、C2分别为输入、输出电容，通交流隔直流，C2使得直流电源在集电极回路形成的直流量不影响负载，C1使信号顺利加大放大电路中；C1对电路带宽下限有影响，1μF 左右为宜。
实验2 晶体管放大电路专业学号姓名实验日期一、实验目的1.掌握如何调整放大电路的直流工作的。
2.清楚放大电路主要性能指标的测量方法。
二、实验仪器1.双踪示波器 1台2.函数发生器 1台3.交流毫伏表 1台4.直流稳压电源 1台三、实验原理和内容1.放大电路的调整按照图1安装电路，输入频率为1kHz、峰值为5m V（由示波器测量）的正弦信号vi,观察并画出输出波形；测量静态集电极电流I CQ和集-射电压V CEQ。
用你的测量数据解释你看到现象。
问题1：如何调整元件参数才能使输出不失真？如果要保证ICQ 约为2.5mA，具体的元件参数值是多少？图1 图2 实际使用电路在电路中换入你调整好数值的元件，保持原信号输入，记下此时的I CQ和V CEQ到表1，观察示波器显示的输出波形，验证你的调整方案，记下v0的峰值（基本不失真）。
注：由于实验中器件限制我们使用图2电路2.放大电路性能指标的测量1)保持调整后的电路元件值不变，保持静态电流I CQ为原来的值，输入信号V im=5mV,测量输入输出电阻，计算电路增益A V，Ri,Ro,并与理论值比较。
其原理如下：输出电阻Ro：测量放大器输出电阻的原理电路如图 2所示，其戴维南等效电压源u o’即为空载时的输出电压，等效内阻Ro即为放大器的输出电阻。
显然图3 图4输入电阻 R i：测量放大器输入电阻的原理电路如图3所示，由图可见2)保持Vim=5mV不变，改变信号频率，将信号频率从1kHz向高处调节，找出上限频率f H;同样向地处调节，找出下限频率f L。
作出幅频特性曲线，定出3dB带宽f BW。
四、仿真放大电路的调整2仿真电路如图4，输入频率为1kHz、峰值为5mV的正弦信号并测量I CQ和V CEQ图5 图6结论：1.示波器输出的波形如图5由图可知，电路产生饱和失真，故此时应该增大I b故应该增大R b。
2.在电路中由两个万能表测量得到：I CQ=7.214mA V CEQ=762.5mV。
晶体管放大器实验报告晶体管放大器实验报告引言晶体管放大器是一种常见的电子元件，广泛应用于各种电子设备中。
本实验旨在通过搭建晶体管放大器电路，探索其放大特性，并对其工作原理进行分析和实验验证。
一、实验目的本实验的主要目的是了解晶体管放大器的基本工作原理，通过实验验证晶体管放大器的放大特性，并掌握调整电路参数以达到最佳放大效果的方法。
二、实验器材本实验所需的主要器材有：晶体管、电阻、电容、信号发生器、示波器、直流电源等。
三、实验步骤1. 搭建晶体管放大器电路根据实验所需的放大倍数和电路参数，选择合适的晶体管、电阻和电容进行搭建。
确保电路连接正确，无误后进行下一步。
2. 调整电路参数通过调整电阻和电容的数值，以及调整直流电源的电压，使得晶体管放大器能够达到最佳的放大效果。
可以通过示波器观察输出信号的波形和幅度，以及通过电流表观察电流的变化情况，来进行参数调整。
3. 测试放大特性使用信号发生器输入一个特定频率和幅度的信号，通过示波器观察输出信号的波形和幅度变化，以及通过计算得到的放大倍数。
可以通过改变输入信号的频率和幅度，来测试晶体管放大器的频率响应和线性范围。
四、实验结果与分析在实验中，我们搭建了一个晶体管放大器电路，并通过调整电路参数，使其达到最佳的放大效果。
通过示波器观察到输出信号的波形和幅度变化，发现晶体管放大器能够将输入信号放大到更大的幅度，并且保持了输入信号的波形特征。
在测试放大特性时，我们发现晶体管放大器的频率响应范围较宽，能够放大从几十赫兹到几兆赫兹的信号。
同时，我们还计算了放大倍数，发现在合适的电路参数下，晶体管放大器的放大倍数可以达到几十倍甚至更高。
通过对实验结果的分析，我们可以得出结论：晶体管放大器是一种能够将输入信号放大到更大幅度的电子元件，具有较宽的频率响应范围和可调的放大倍数。
五、实验总结通过本次实验，我们深入了解了晶体管放大器的工作原理和放大特性。
通过实际搭建电路和调整参数，我们掌握了调整晶体管放大器以达到最佳放大效果的方法，并通过实验结果验证了其放大特性。
