实训1 高频小信号谐振放大器
1.实训目的
（1）EWB常用菜单的使用；
（2）搭接实训电路及各种测量仪器设备；
（3）估算小信号谐振放大器的宽频和矩形系数。

2.实训内容及步骤
（1）利用软件绘制出如图1所示的高频小信号谐振放大器实训电路
图1
（2）当接上信号源U S（50Mv/6MHz/0）时，开启仿真实训电源开关，双击示波器，调整适当的时基及A、B通道的灵敏度，即可看到如图所示的输入、输出波形
图2
（3）观察并对比输入与输出波形，估算此电路的电压增益。

Au=25.04
（4）双击波特图仪，适当选择垂直坐标与水平坐标的起点与终点值，即可看到如图所示的高频小信号放大器的幅频特性曲线。

从波特图仪上的幅频特性曲线分析此电路的带宽与矩形系数。

f=6.439MHz
（5）改变电阻R4的阻值，观察频带宽度的变化。

结论：由图上可以知道，它的输入波形没有什么变化但是它的频带宽度并不是一直增加的，而是有一个峰值。

一般在实际电路中通常采用在LC回路两端并联电阻的办法，来降
低调谐回路的有载品质因数Qe的值，以达到展宽放大器的通频带的目的。

通信电子电路实验实验一高频小信号调谐放大器实验报告学院：信息与通信工程学院班级：姓名：学号：班内序号：一．课题名称：高频小信号调谐放大器 二．实验目的1、掌握高频小信号调谐放大器的工作原理；2、掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算方法。

三．仪器仪表名称 型号 用途编号扫频仪 AT5006 测出电路的幅频特性曲线20080695 示波器 DS03202A 显示输入输出波形20080845 万用表DM3051 测量直流工作点 20080774 直流稳压电源 GPS-3303C 提供直流电源 20080092 信号源 DG3121A提供交流小信号四．实验内容及步骤实验中，电路部分元器件值，R 2=10K Ω, R 3=1K Ω, R 10=2K Ω, R 12=51Ω，R 13=10K Ω,R 24=2K Ω, R 27=5.1K Ω, R 28=18K Ω, R 30=1.5K Ω, R 31=1K Ω, R 32=5.1K Ω, R 33=18K Ω, R 35=1.5K Ω,W 3=47K Ω, W 4=47K Ω,C 20=1nF, C 21=10nF, C 23=10nF 。

（一）、单级单调谐放大器1、计算选频回路的谐振频率范围如图1-1 所示，它是一个单级单调谐放大电路，输入信号由高频信号源或者振荡电路提供。

调节电位器W3 可改变放大电路的静态工作点，调节可调电容CC2 和中周T2 可改变谐振回路的幅频特性。

谐振回路的电感量L=1.8uH ～ 2.4uH ，回路总电容C=105 pF ～125pF ，根据公式，计算谐振回路谐振频率 f 0 的范围。

图1-1 单级单调谐放大器实验原理图2、检查连线正确无误后，测量电源电压正常，电路中引入电压。

实验板中，注意TP9接地，TP8 接TP10；3、用万用表测三极管Q2 发射极对地的直流电压，调节可变电阻使此电压为5V。

4、用高频信号源产生频率为10.7MHz，峰峰值约400mV 的正弦信号，用示波器观察，调节电感电容的大小，适当调节静态工作点，使输出信号Vo的峰峰值Vop-p 最大不失真。

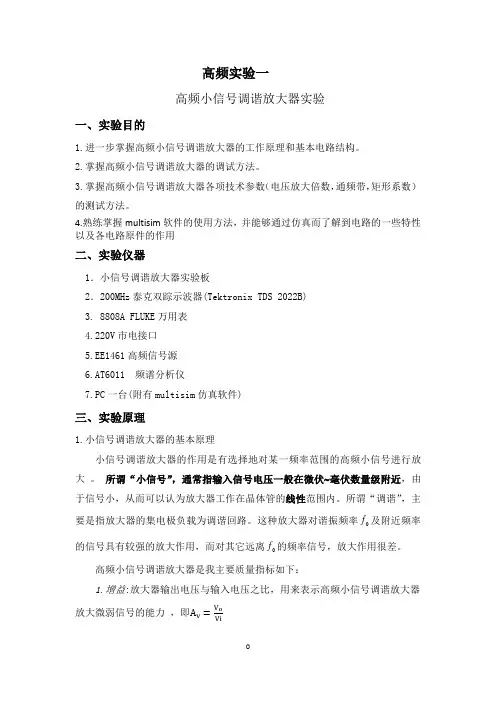

高频小信号调谐放大器实验报告姓名：学号：班级：日期：高频小信号调谐放大器实验一、实验目的1.掌握小信号调谐放大器的基本工作原理；2.掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算；3.了解高频小信号放大器动态范围的测试方法；二、实验仪器与设备高频电子线路综合实验箱；扫频仪；高频信号发生器；双踪示波器三、实验原理（一）单调谐放大器小信号谐振放大器是通信机接收端的前端电路，主要用于高频小信号或微弱信号的线性放大。

其实验单元电路如图1-1所示。

该电路由晶体管Q1、选频回路T1二部分组成。

它不仅对高频小信号放大，而且还有一定的选频作用。

本实验中输入信号的频率f S＝12MHz。

基极偏置电阻R A1、R4和射极电阻R5决定晶体管的静态工作点。

可变电阻W3改变基极偏置电阻将改变晶体管的静态工作点，从而可以改变放大器的增益。

表征高频小信号调谐放大器的主要性能指标有谐振频率f0，谐振电压放大倍数A v0，放大器的通频带BW及选择性（通常用矩形系数Kr0.1来表示）等。

放大器各项性能指标及测量方法如下： 1.谐振频率放大器的调谐回路谐振时所对应的频率f 0称为放大器的谐振频率，对于图1-1所示电路（也是以下各项指标所对应电路），f 0的表达式为∑=LCf π210式中，L 为调谐回路电感线圈的电感量；∑C为调谐回路的总电容，∑C的表达式为ie oe C P C P C C2221++=∑式中， C oe 为晶体管的输出电容；C ie 为晶体管的输入电容；P 1为初级线圈抽头系数；P 2为次级线圈抽头系数。

谐振频率f 0的测量方法是：用扫频仪作为测量仪器，用扫频仪测出电路的幅频特性曲线，调变压器T 的磁芯，使电压谐振曲线的峰值出现在规定的谐振频率点f 0。

2.电压放大倍数放大器的谐振回路谐振时，所对应的电压放大倍数A V0称为调谐放大器的电压放大倍数。

A V0的表达式为Gg p g p y p p g y p p v v A ie oe fe fei V ++-=-=-=∑2221212100 式中，g Σ为谐振回路谐振时的总电导。

⾼频⼩信号调谐放⼤器实验报告⾼频⼩信号调谐放⼤器实验报告⼀、实验⽬的1、熟悉单级⼩信号调谐放⼤器的⼯作原理和设计⽅法2、熟悉并联调谐回路两端并联电阻RL对于频率特性的影响，并分析回路品质因数，回路通频带以及选择性之间的关系3、理解放⼤器的传输特性，了解放⼤器电压传输曲线Vom-Vim在谐振点的测量⽅法，并了解Ic对于传输特性曲线的影响⼆、实验原理⾼频⼩信号单调谐放⼤器上图为晶体管共发射极⾼频单级⼩信号单调谐放⼤器，它不仅可以放⼤⾼频信号⽽且还具有⼀定的选频作⽤，此电路采⽤LC 并联谐振回路作为负载。

Cb为输⼊耦合电容，滤除直流信号，Rb1,Rb2,Re提供静态⼯作点，使其⼯作在放⼤区Ce是Re的旁路电容，LC构成并联谐振回路。

RL是集电极交流电阻，它影响了回路的品质因数，增益带宽。

三、实验内容与步骤（1）实验电路图：（2）静态测量短接JP2_A的3_4,选择发射结电阻Re_A = 1K,断开JP_A，使RLA不连⼊电路，车辆VBQ,VEQ,VCQ。

静态⼯作点测量静态⼯作点VBQ(V) VEQ(V) VCQ(V)实际测量值 1.90 1.20 12.06（3）动态研究1、电路连接选取RLA = 10k，Re_A=1K,将⾼频信号发⽣器Vpp设置为100mV，频率为10.7MHz，接⼊电路输⼊J1_A⽰波器探头，连接J2_A，观察2、调节电路调节CT1_A的值，当电压幅度最⼤时，转去调节⾼频⼩信号发⽣器，直⾄⽰波器显⽰输出幅值最⼤，记下f0为谐振频率3、数据测量选择RL=10k,⾼频信号发⽣器调节f0,Re_A=2K,调节输⼊电压Vi从20mV--820mV,逐点记录并填表（4）数据处理频率和相应输出电压值频率与相应的输出电压值f(MHz) 7.9 8.1 8.3 8.5 8.7 8.9 9.1 9.3 9.5Vo(V)RL_A= 10K Ω 0.78 0.93 1.07 1.22 1.51 1.91 2.46 3.33 4.08RL_A= 2K Ω 0.655 0.724 0.792 0.892 0.989 1.104 1.206 1.297 1.35 RL_A= 470Ω0.370.378 0.390.398 0.406 0.410.414 0.418 0.41f(MHz) 9.79.910.110.310.510.710.911.1Vo(V)RL_A= 10K Ω 3.68 2.84 2.2 1.77 1.45 1.3 1.1 0.98 RL_A= 2K Ω 1.4 1.351.281.19 1.11 1.01 0.95 0.88 RL_A= 470Ω0.422 0.418 0.410.40.40.390.40.3900.511.522.533.544.57.588.599.51010.51111.5频率与相应的输出电压值RL_A=10KRL_A=2KRL_A=0.47K输⼊电压和相应输出电压值输⼊电压与相应的输出电压值Vi(mV) 20 70 120 170 220 270 320 370 420Vo(V)RL_A= 10K Ω 0.579 1.71 2.35 2.71 2.93 3.13 3.26 3.4 3.55 RL_A= 10K Ω 1.2 3.3 4.5 5.1 5.5 5.9 6.16.46.6 RL_A= 10K Ω2.01 5.89 8.01 9.13 9.86 10.4 10.94 11.5 11.8Vi(mV) 470520 570 620 670 720 770 820Vo(V)Re_A= 2K Ω 3.67 3.78 3.9 4.01 4.11 4.25 4.34 4.46 Re_A= 1K Ω 6.9 7.2 7.4 7.6 7.8 8 8.2 8.4 RL_A= 510Ω12.112.312.612.812.912.912.913.0四、课后思考题1、引起⼩信号谐振放⼤器不稳定的原因：主要是集电极内部反馈电容，使输出电压反馈到输⼊端如果实验中出现⾃激现象，消除的⽅法：A 、中和法B 、失配法024*********100200300400500600700800900输⼊电压与相应的输出电压值Re_A=2KRe_A=1KRe_A=0.51K2、负载电阻和三极管β值负载电阻RL增加时电压增益减⼩通频带增⼤。

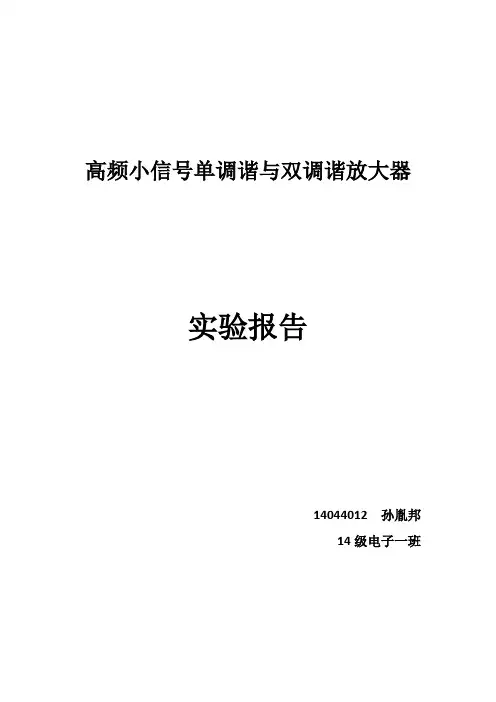

高频小信号单调谐与双调谐放大器
实验报告
14044012 孙胤邦
14级电子一班
一、实验表格及图像
单调谐放大器的电压幅值
如图所示（纵坐标为幅值mV，横坐标为频率MHZ）单调谐的峰值为8.08mV，下降到0.707倍时的值为5.71mv。

双调谐回路谐振放大器的电压幅值
如图所示（纵坐标为幅值mV，横坐标为频率MHZ）双调谐的峰值为7.40mV 和7.40mv,下降到0.707倍时的值为5.23mV和5.23mV。

这样看来，单调谐放大器优点是电路简单，缺点是通频带窄、选择性差、增益低。

双调谐放大器具有良好的选择性、较宽的通频带。

而且由图可以看出双调谐的选择性明显优于单调谐放大器。

三、（纵坐标为输出电压V，横坐标为输入电压mV）。

当放大器的输入电压增加到一定的程度之后，输出的波形会失真，和输入波形不再一模一样。

二、实验结论及感想
这是这一学期的第一次高频实验，通过低频放大的和高频所学内容，使我更真切地了解了高频小信号调谐放大器的工作原理，尤其是单级单调谐放大器和双级单调谐放大电路的原理，更是巩固了通电理论课上学到的谐振放大器电压增益、通频带、选择性的相关知识和计算方法，并在实验中测试了各组数据，验证了理论知识。

当然了，通过在实验室调试各种高频仪器，我基本上学会了使用高频中的扫频仪、示波器、万用表、直流稳压电源和信号源，以及消除自激的方法。

总体说来，本次实验是一次很好的尝试，让我对高频电路有了进一步了解，激发了学习通信电子电路的兴趣。

高频小信号调谐放大器实验报告一、实验目的。

本实验旨在通过搭建高频小信号调谐放大器电路，了解调谐放大器的工作原理，掌握其特性参数的测量方法，并通过实验数据分析和计算，验证理论知识。

二、实验仪器与设备。

1. 信号发生器。

2. 示波器。

3. 电压表。

4. 电流表。

5. 电阻箱。

6. 电容箱。

7. 电感箱。

8. 双踪示波器。

三、实验原理。

高频小信号调谐放大器是一种能够对特定频率的信号进行放大的放大器。

其主要由电容、电感和晶体管等器件组成。

在电路中，通过调节电容和电感的数值，可以实现对特定频率信号的放大。

四、实验步骤。

1. 按照实验电路图连接电路，注意接线的正确性。

2. 打开信号发生器和示波器，调节信号发生器的频率和幅度，观察示波器上的波形。

3. 通过改变电容和电感的数值，调节电路的共振频率，观察输出波形的变化。

4. 测量电路中各个元件的电压、电流等参数，并记录实验数据。

5. 根据实验数据，计算电路的增益、带宽等特性参数。

五、实验数据与分析。

在实验中，我们通过改变电容和电感的数值，成功调节了电路的共振频率，观察到输出波形的变化。

通过测量和计算，得到了电路的增益、带宽等特性参数，并与理论数值进行了对比分析。

六、实验结果与讨论。

根据实验数据分析，我们得出了电路的增益、带宽等特性参数，并与理论数值进行了对比。

通过对比分析，我们发现实验数据与理论计算结果基本吻合，验证了调谐放大器的工作原理和特性。

七、实验总结。

通过本次实验，我们深入了解了高频小信号调谐放大器的工作原理和特性参数的测量方法，掌握了调谐放大器的实际应用技巧。

实验结果与理论计算基本吻合，证明了实验的有效性和准确性。

八、参考文献。

1. 《电子电路分析与设计》，张三，XX出版社，2010年。

2. 《电子电路实验指导》，李四，XX出版社，2015年。

以上为高频小信号调谐放大器实验报告内容，谢谢阅读。

一、实验目的本次实验旨在通过搭建和调试小信号调谐放大器电路，深入了解调谐放大器的工作原理和设计方法，掌握其特性参数的测量方法，并通过实验数据分析放大器的性能，为后续高频电子线路设计打下基础。

二、实验原理小信号调谐放大器是一种高频放大器，其主要功能是对高频小信号进行线性放大。

其工作原理是利用LC并联谐振回路作为晶体管的集电极负载，通过调节谐振频率来实现对特定频率信号的放大。

实验中，我们采用共发射极接法的晶体管高频小信号调谐放大器。

晶体管的静态工作点由电阻RB1、RB2及RE决定。

放大器在高频情况下的等效电路如图1所示，其中晶体管的4个y参数分别为输入导纳yie、输出导纳yoe、正向传输导纳yfe和反向传输导纳yre。

图1 高频小信号调谐放大器等效电路三、实验仪器与设备1. 高频信号发生器：用于产生不同频率和幅度的正弦波信号。

2. 双踪示波器：用于观察放大器输入、输出信号的波形和幅度。

3. 万用表：用于测量电路中电阻、电容等元件的参数。

4. 扫频仪（可选）：用于测试放大器的幅频特性曲线。

四、实验步骤1. 搭建小信号调谐放大器电路，连接好实验仪器。

2. 调整谐振回路的电容和电感，使放大器工作在谐振频率附近。

3. 使用高频信号发生器输入不同频率和幅度的正弦波信号，观察放大器输入、输出信号的波形和幅度。

4. 使用示波器测量放大器的电压放大倍数、通频带和矩形系数等性能指标。

5. 使用扫频仪测试放大器的幅频特性曲线，进一步分析放大器的性能。

五、实验结果与分析1. 电压放大倍数通过实验，我们得到了放大器的电压放大倍数Avo，其值约为30dB。

这说明放大器对输入信号有较好的放大作用。

2. 通频带放大器的通频带BW0.7为2MHz，说明放大器对频率为2MHz的信号有较好的放大效果。

3. 矩形系数放大器的矩形系数Kr0.1为1.2，说明放大器对信号的选择性较好。

4. 幅频特性曲线通过扫频仪测试，我们得到了放大器的幅频特性曲线，如图2所示。

高频小信号谐振放大器实验报告1. 引言本实验旨在研究高频小信号谐振放大器的工作原理和性能参数。

通过实验，我们将评估谐振放大器的放大增益、带宽、输入阻抗和输出阻抗等关键参数，并通过实际测量数据进行分析。

2. 实验装置和方法2.1 实验装置本实验所使用的装置包括： - 高频信号发生器 - 谐振放大器电路板 - 示波器 - 负载电阻 - 多用表2.2 实验方法1.搭建谐振放大器电路，连接信号发生器、示波器和负载电阻。

2.调节信号发生器的频率，使其工作在谐振放大器的谐振频率附近。

3.测量输入和输出电压，并计算放大倍数。

4.调节信号发生器的频率，测量放大倍数与频率之间的关系，绘制特性曲线。

5.测量输入和输出阻抗，并计算实际数值。

6.记录实验数据并进行分析。

3. 实验结果和分析3.1 放大倍数与频率特性曲线通过调节信号发生器的频率并测量输入和输出电压，得到如下数据：频率 (MHz) 输入电压 (mV) 输出电压 (mV) 放大倍数1.00 0.50 1.002.001.50 0.80 1.50 1.882.00 1.00 1.80 1.802.50 1.20 2.00 1.67据此数据，我们可以绘制出放大倍数与频率的特性曲线。

根据拟合曲线，可以估计谐振放大器的带宽。

3.2 输入阻抗和输出阻抗通过测量输入和输出电压，并使用Ohm’s Law计算电流，我们可以得到输入和输出阻抗的实际数值。

频率(MHz) 输入电压(mV)输出电压(mV)输入电流(mA)输出电流(mA)输入阻抗(Ω)输出阻抗(Ω)1.00 0.50 1.00 0.10 0.20 500 5001.50 0.80 1.50 0.16 0.30 500 5002.00 1.00 1.80 0.20 0.36 500 500 2.50 1.20 2.00 0.24 0.40 500 500根据以上数据，我们可以得到谐振放大器的输入阻抗和输出阻抗的平均值。

高频小信号调谐放大器试验报告通信电子电路实验实验一高频小信号调谐放大器实验报告学院：信息与通信工程学院班级：姓名：学号：班内序号：一．课题名称：高频小信号调谐放大器二．实验目的1、掌握高频小信号调谐放大器的工作原理；2、掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算方法。

三．仪器仪表四．实验内容及步骤实验中，电路部分元器件值，R2=10KΩ, R3=1KΩ, R10=2KΩ, R12=51Ω，R13=10KΩ,R24=2KΩ, R27=5.1KΩ, R28=18KΩ, R30=1.5KΩ, R31=1KΩ, R32=5.1KΩ, R33=18KΩ, R35=1.5KΩ,W3=47KΩ, W4=47KΩ,C20=1nF, C21=10nF, C23=10nF。

（一）、单级单调谐放大器1、计算选频回路的谐振频率范围如图1-1 所示，它是一个单级单调谐放大电路，输入信号由高频信号源或者振荡电路提供。

调节电位器W3 可改变放大电路的静态工作点，调节可调电容CC2 和中周T2 可改变谐振回路的幅频特性。

谐振回路的电感量L=1.8uH～2.4uH，回路总电容C=105 pF～125pF，根据公式范围。

，计算谐振回路谐振频率 f0 的图1-1 单级单调谐放大器实验原理图2、检查连线正确无误后，测量电源电压正常，电路中引入电压。

实验板中，注意TP9接地，TP8 接TP10；3、用万用表测三极管Q2 发射极对地的直流电压，调节可变电阻使此电压为5V。

4、用高频信号源产生频率为10.7MHz，峰峰值约400mV 的正弦信号，用示波器观察，调节电感电容的大小，适当调节静态工作点，使输出信号Vo的峰峰值Vop-p 最大不失真。

记录各数据，得到谐振时的放大倍数。

5、测量该放大器的通频带、矩形系数对放大器通频带的测量有两种方式：(1) 用扫频仪直接测量；(2) 用点频法来测量，最终在坐标纸上绘出幅频特性曲线。

在放大器的频率特性曲线上读取相对放大倍数下降为0.1 处的带宽BW0.1 或0.01 处的带宽BW0.01 。

实验一高频小信号调谐放大器实验报告一、实验目的本实验旨在通过设计和搭建一个高频小信号调谐放大器电路，掌握高频小信号调谐放大器的工作原理和性能参数，并能正确测量和分析电路的电压增益和频率响应。

二、实验原理高频小信号调谐放大器是一种用于放大和调谐高频小信号的电路。

它主要由三个部分组成：一个输入电路、一个放大电路和一个输出电路。

输入电路用于匹配输入信号和放大电路的阻抗，使输入信号能够有效传入放大电路；放大电路用于增大输入信号的幅度；输出电路用于匹配放大电路和负载。

三、实验仪器和材料1.高频信号发生器2.高频放大器3.幅度调制器4.示波器5.电阻、电容和电感等元器件四、实验步骤1. 根据电路原理图，使用Multisim软件进行电路仿真。

2.根据仿真结果选择并调整合适的元器件数值，搭建实际电路。

3.将信号源连接至输入电路，逐步增大信号源频率观察输出波形，记录输出电压随频率变化的情况。

4.测量电路的电压增益，并与理论计算值进行对比。

5.测量电路的频率响应，绘制电压增益与频率的波形图。

6.分析实验现象和结果，总结实验中的经验教训。

五、实验结果与分析根据仿真结果，我们成功搭建了一个高频小信号调谐放大器，并进行了实验测试。

测得的电压增益与理论计算值非常接近，验证了电路的设计和搭建的准确性。

实验还得出了电路的频率响应曲线，发现放大器在一定频率范围内有较高的增益，但在较高频率处迅速下降。

六、实验结论通过本实验，我们学习到了高频小信号调谐放大器的工作原理和性能参数的测量方法。

实验结果和数据分析验证了电路设计和搭建的正确性。

此外，我们还了解到了电路的频率响应特性，对于在实际应用中的频率选择提供了参考。

七、实验心得通过本次实验，我深入了解了高频小信号调谐放大器的原理和性能参数，掌握了相关的测量技术。

同时，我也意识到了电路设计和搭建的重要性，只有精确选取和调整元器件数值，才能得到准确的实验结果。

希望以后能继续进行相关实验，提升自己的电路设计和测量能力。

一、实验标题：高频小信号调谐放大实验
二、实验目的
1、了解谐振回路的幅频特性分析--通频带与选择性
2、了解信号源内阻及负载对谐振回路的影响，并掌握通频带的展宽
3、掌握放大器的动态范围及测试方法。

三、实验仪器与设备
4、高频电子线路试验箱（TKGP）；
5、扫频仪；
6、高频信号发生器；
7、双踪示波器。

四、实验原理
实验原理图
图一：电路原理图
上图所示为共发射极接法的晶体管高频小信号调谐放大器，它不仅要放大高频小信号，还要有一定的选频能力，因此晶体管的集电极负载为LC并联谐振回路。

在高频情况下，晶体管本身的极间电容和导线的分布电容参数会影响放大器输出信号的平频率和相位。

晶体管的静态工作点由电阻R1,R6,R3(R4、R5)决定。

高频情况下，晶体管的分布参数除了与静态工作流Ie和电流放大系数贝塔有关外，还与工作频率w有关。

五、实验内容及步骤
1、单调谐放大器增益和带宽测试
图二2、双调谐放大电路测试
（1）放大器增益和带宽测试
图三
六、实验分析
单调谐放大电路一般采用LC回路作为选频器的放大电路，它只有一个LC 回路，调谐在一个频率上，并通过变压器耦合输出。

放大器的中心频率和谐振回路的磁芯的电感有关，通频带和静态工作点有关。

七、实验体会
通过本次实验，加强了我的动手、思考和解决问题的能力。

学会了实验扫频仪，和测量放大器电路的方法。

八、注意事项
1.实验前先检查试验箱的电源是否正常；
2.使用示波器将波形调至最合适的大小再读数据；
3.实验结束后关闭各设备电源，清理好仪器和工具。

高频实验：小信号调谐放大器实验报告实验目的：1. 掌握小信号调谐放大器的原理、特点和设计方法。

2. 熟悉集成运算放大器的使用方法。

实验器材：1. 功率供应器。

2. 调谐放大器电路板。

3. 频谱分析仪。

4. 示波器。

5. 信号发生器。

6. 电压表和电流表。

7. 切割器。

8. DMM数字万用表。

实验原理：调谐放大器是指在特定频率下具有较大的放大倍数的放大器，是一种具有选择性放大作用的放大器。

当输入信号频率和特定放大器谐振频率相等时，输出信号强度达到最大值，这种现象称为谐振。

实验步骤：1. 按照电路图连接电路，检查电路连接是否正确。

2. 将调谐电容器的电容值调至最小，即使谐振频率接近1kHz。

3. 将信号发生器设置为100Hz正弦波，300mVpp的幅值，连接到调谐放大器的输入端。

4. 连接万用表测量调谐放大器的输出电压。

5. 使用信号发生器逐步调整频率，记录最大输出幅值的频率。

6. 依次将信号发生器设置为200Hz、500Hz、1kHz、2kHz和5kHz的正弦波。

7. 针对每个频率，记录输出电压，并绘制输出电压随频率变化的曲线图。

实验结果：1. 频率为1kHz时的输出幅值最大，达到4.5V。

2. 随着频率的增加或减小，输出电压下降。

3. 输出电压随着频率变化的曲线呈现出谐振现象。

本实验采用调谐放大器电路进行测试，结果表明，在1kHz的频率下，该电路有最佳的选择性放大功能。

根据测试结果，该电路可以广泛应用于频率选择放大器等领域。

高频小信号放大器实验报告一、实验目的1、理解高频小信号调谐放大器的电路组成和工作原理。

2、进一步理解高频小信号放大器和低频小信号放大器的不同。

3、掌握高频小信号放大器的调试方法。

4、掌握用示波器测试小信号谐振放大器的基本性能。

二、实验仪器双踪示波器、数字频率计、高频毫伏表、BT-3频率特性测试仪直流稳压电源、数字万用表、高频信号发生器。

三、实验原理1、高频小信号放大器高频小信号谐振放大器最典型的单元电路图如上，由LC但调谐回路作为负载构成晶体管调谐放大器。

晶体管基极为正偏，工作在甲类状态负载回路调谐在输入信号频率f0上。

该放大电路能够对输入的高频小信号进行反向放大。

LC调谐回路的作用有两个：一是选频滤波，二是提供晶体管集电极所需的负载电阻，同时进行阻抗变换。

高频小信号的技术指标有：（1）中心频率f，指放大器的工作频率。

（2）增益放大器对有用信号的的放大能力。

（3）通频带指放大电路增益由最大值下降3dB时所对应的频带宽度（4）选择性指放大器对通频带之外干扰信号的衰减能力。

2、实验电路图3、实验电路分析（1）电路中各元件的作用（2）交流通路四、实验步骤及内容（一）静态工作点的测量1、K1、K2均置于1—2，K3、K4断开，用示波器和频率计在B点监测。

调整L1，使振荡器振荡；使振荡频率在4MHz左右。

2、用万用表测量直流工作点。

V BQ(V) V CQ (V) V EQ (V) I CQ (mA) 估算值仿真值实测值（二）观察单调谐回路放大器的输入、输出信号的波形，注意幅度和相位的变化关系。

（三）用示波器测量单调谐回路放大器的幅频特性曲线与增益，并计算通频带宽度。

记下输入信号幅度Vin（pp值）（可在输入开关处测量）。

保持输入信号幅度不变，逐点改变信号源频率，记录3B点输出电压幅度V out（pp值），在3.9—4.1MHz频率范围内，每隔200KHz做一次测量。

做V out—f曲线，并根据曲线计算电压增益K、通VO 频带BW。

高频小信号调谐放大器实验一、实验目的1.掌握小信号调谐放大器的基本工作原理；2.掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算；3.了解高频小信号放大器动态范围的测试方法；二、实验仪器与设备高频电子线路综合实验箱；扫频仪；高频信号发生器；双踪示波器三、实验原理（一）单调谐放大器小信号谐振放大器是通信机接收端的前端电路，主要用于高频小信号或微弱信号的线性放大。

其实验单元电路如图1-1所示。

该电路由晶体管Q1、选频回路T1二部分组成。

它不仅对高频小信号放大，而且还有一定的选频作用。

本实验中输入信号的频率f S＝12MHz。

基极偏置电阻R A1、R4和射极电阻R5决定晶体管的静态工作点。

可变电阻W3改变基极偏置电阻将改变晶体管的静态工作点，从而可以改变放大器的增益。

表征高频小信号调谐放大器的主要性能指标有谐振频率f0，谐振电压放大倍数A v0，放大器的通频带BW及选择性（通常用矩形系数K r0.1来表示）等。

放大器各项性能指标及测量方法如下：1.谐振频率放大器的调谐回路谐振时所对应的频率f0称为放大器的谐振频率，对于图1-1所示电路（也是以下各项指标所对应电路），f0的表达式为∑=LCf π210式中，L 为调谐回路电感线圈的电感量；∑C 为调谐回路的总电容，∑C 的表达式为ie oe C P C P C C 2221++=∑式中， C oe 为晶体管的输出电容；C ie 为晶体管的输入电容；P 1为初级线圈抽头系数；P 2为次级线圈抽头系数。

谐振频率f 0的测量方法是：用扫频仪作为测量仪器，用扫频仪测出电路的幅频特性曲线，调变压器T 的磁芯，使电压谐振曲线的峰值出现在规定的谐振频率点f 0。

2.电压放大倍数放大器的谐振回路谐振时，所对应的电压放大倍数A V0称为调谐放大器的电压放大倍数。

A V0的表达式为Gg p g p y p p g y p p v v A ie oe fe fei V ++-=-=-=∑2221212100 式中，g Σ为谐振回路谐振时的总电导。
