无接缝滑触线安装方法

前卫滑触线 安全滑触线型号

安全滑触线是在特殊配制的半封闭工程塑料导管或铝合金

导管内，嵌有多极输电铜导轨或带绝缘槽板的铜导轨作为输电母

线，适用于各种电动葫芦、电动桥式起重机、龙门式起重机、装

卸桥、堆垛机等仓储设备。

安全滑触线具有占用空间小、组合灵活、弯道半径小、安装

方便快捷。应用领域：港口运输、造纸、自来水、汽车制造、家

电、物流等行业。

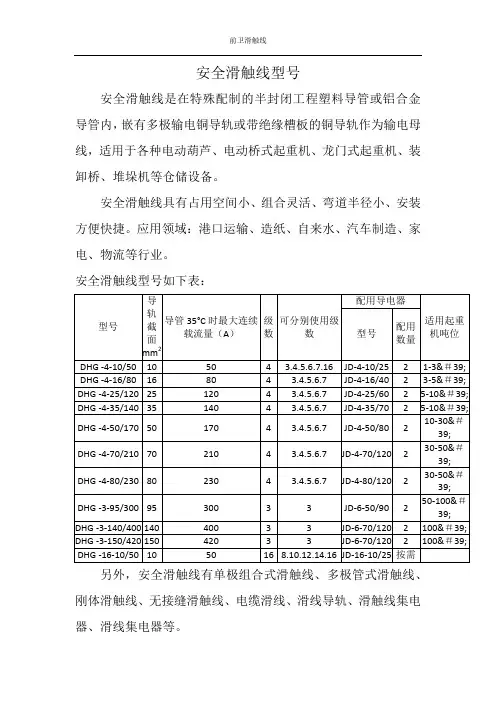

安全滑触线型号如下表：

型号 导轨 截面 mm2 导管35°C时最大连续载流量（A） 级数 可分别使用级数 配用导电器 适用起重 机吨位 型号 配用数量

DHG -4-10/50 10 50 4 3.4.5.6.7.16 JD-4-10/25 2 1-3&＃39; DHG -4-16/80 16 80 4 3.4.5.6.7 JD-4-16/40 2 3-5&＃39; DHG -4-25/120 25 120 4 3.4.5.6.7 JD-4-25/60 2 5-10&＃39; DHG -4-35/140 35 140 4 3.4.5.6.7 JD-4-35/70 2 5-10&＃39; DHG -4-50/170 50 170 4 3.4.5.6.7 JD-4-50/80 2 10-30&＃39; DHG -4-70/210 70 210 4 3.4.5.6.7 JD-4-70/120 2 30-50&＃39; DHG -4-80/230 80 230 4 3.4.5.6.7 JD-4-80/120 2 30-50&＃39; DHG -3-95/300 95 300 3 3 JD-6-50/90 2 50-100&＃39; DHG -3-140/400 140 400 3 3 JD-6-70/120 2 100&＃39; DHG -3-150/420 150 420 3 3 JD-6-70/120 2 100&＃39; DHG -16-10/50 10 50 16 8.10.12.14.16 JD-16-10/25 按需 另外，安全滑触线有单极组合式滑触线、多极管式滑触线、

一、铜接触线接头方法和步骤：

1、在欲做接头的铜导线两侧适当位置安装蛙式紧线器，将手板葫芦连接于蛙式紧线器的钢丝套子内，移动蛙式紧线器，使之卡紧导线，在蛙式竖线器受力侧前方加吊弦线夹，以防止紧线器滑动。

2、收紧紧线器，检查蛙式紧线器无滑动后继续收紧紧线器，直至导线卸去张力，确定导线 的断线点，用钢锯锯断并用分别将导线 两断头进行修整。

3、用木锤将两导线头敲直，分别插入导线对接线夹的线槽内，以两导线头间距1mm为宜，用公斤板手施以50N的力将接头线夹上的6个顶丝分别坚固，如下图 a

4、慢松紧线器，使导线受力，检查接头牢固可靠后，继续松紧线器直至卸下蛙式紧线器，在接头线夹上安装一根吊弦，将接头调平。

5、检查导线应无硬弯，接头处过渡平滑无偏斜，如发现问题应使用木锤、校正板手等工具进行修整。

二、铜导线平接方式的接头方法：

1、2与对接方式的方法、步骤相同，其中可用断线钳断线。

3、分别从两导线头各量出700mm，用木锤敲直后将两线平行并在一起。安装3个平行接头线夹，如上图b，安装牢固，导线入槽，螺栓上紧，最后将两端线头向上微扳，使之形成一个弧度。

4、铜导线并接接头：此接头线夹与电连接线夹类似，卸掉螺栓后一分两片，其接头方法、步骤与对接接头基本一样，只需另做一段短辅助导线，长度 150mm~200mm，用木锤敲直，用钢锉进行修整后安装在接头线夹的上端线槽内，如上图c

三、注意事项：

1、高空作业需扎安全带，地面辅助人员需戴安全帽，扶稳车梯，上下传递工具材料应用绳吊，不得抛掷，注意人身安全。

2、进行导线对接时，坚固对接线夹的顶丝应特别注意：如用力过大，一是容易扭断顶丝，二是脱槽造成不平滑，三是伤线，易发生断线事故；如用力过小，顶压不紧，易造成导线抽脱，所以应严格要求施以50N的力紧固顶丝。

3、无论哪种接头方式，在松卸紧线器前均应仔细观察接头线夹的受力情况，以防导线抽

扬州市贝斯特电器有限公司

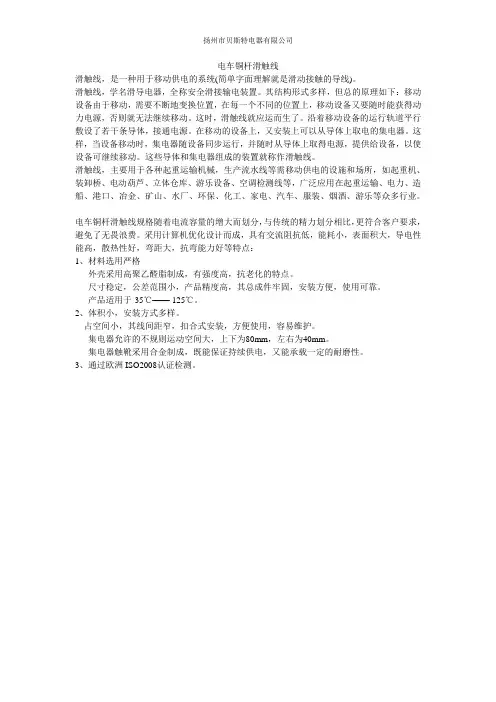

电车铜杆滑触线 滑触线，是一种用于移动供电的系统(简单字面理解就是滑动接触的导线)。 滑触线，学名滑导电器，全称安全滑接输电装置。其结构形式多样，但总的原理如下：移动设备由于移动，需要不断地变换位置，在每一个不同的位置上，移动设备又要随时能获得动力电源，否则就无法继续移动。这时，滑触线就应运而生了。沿着移动设备的运行轨道平行敷设了若干条导体，接通电源。在移动的设备上，又安装上可以从导体上取电的集电器。这样，当设备移动时，集电器随设备同步运行，并随时从导体上取得电源，提供给设备，以使设备可继续移动。这些导体和集电器组成的装置就称作滑触线。 滑触线，主要用于各种起重运输机械，生产流水线等需移动供电的设施和场所，如起重机、装卸桥、电动葫芦、立体仓库、游乐设备、空调检测线等，广泛应用在起重运输、电力、造船、港口、冶金、矿山、水厂、环保、化工、家电、汽车、服装、烟酒、游乐等众多行业。 电车铜杆滑触线规格随着电流容量的增大而划分，与传统的精力划分相比，更符合客户要求，避免了无畏浪费。采用计算机优化设计而成，具有交流阻抗低，能耗小，表面积大，导电性能高，散热性好，弯距大，抗弯能力好等特点： 1、材料选用严格 外壳采用高聚乙醛脂制成，有强度高，抗老化的特点。 尺寸稳定，公差范围小，产品精度高，其总成件牢固，安装方便，使用可靠。 产品适用于-35℃—— 125℃。 2、体积小，安装方式多样。 占空间小，其线间距窄，扣合式安装，方便使用，容易维护。 集电器允许的不规则运动空间大，上下为80mm，左右为40mm。 集电器触靴采用合金制成，既能保证持续供电，又能承载一定的耐磨性。 3、通过欧洲ISO2008认证检测。

滑触线简述

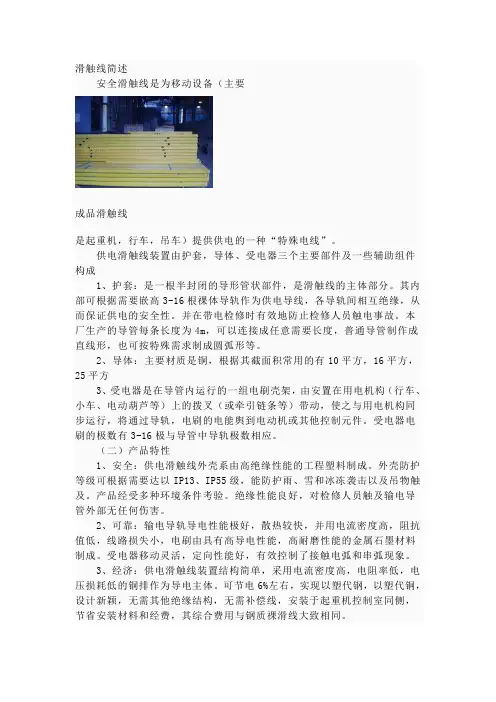

安全滑触线是为移动设备（主要
