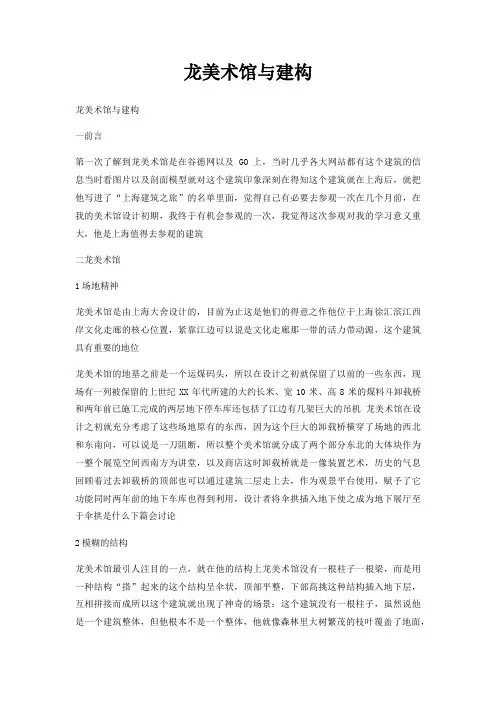

龙美术馆与建构龙美术馆与建构一前言第一次了解到龙美术馆是在谷德网以及 GO 上，当时几乎各大网站都有这个建筑的信息当时看图片以及剖面模型就对这个建筑印象深刻在得知这个建筑就在上海后，就把他写进了“上海建筑之旅”的名单里面，觉得自己有必要去参观一次在几个月前，在我的美术馆设计初期，我终于有机会参观的一次，我觉得这次参观对我的学习意义重大，他是上海值得去参观的建筑二龙美术馆1场地精神龙美术馆是由上海大舍设计的，目前为止这是他们的得意之作他位于上海徐汇滨江西岸文化走廊的核心位置，紧靠江边可以说是文化走廊那一带的活力带动源，这个建筑具有重要的地位龙美术馆的地基之前是一个运煤码头，所以在设计之初就保留了以前的一些东西，现场有一列被保留的上世纪XX年代所建的大约长米、宽10米、高8米的煤料斗卸载桥和两年前已施工完成的两层地下停车库还包括了江边有几架巨大的吊机龙美术馆在设计之初就充分考虑了这些场地原有的东西，因为这个巨大的卸载桥横穿了场地的西北和东南向，可以说是一刀阻断，所以整个美术馆就分成了两个部分东北的大体块作为一整个展览空间西南方为讲堂，以及商店这时卸载桥就是一像装置艺术，历史的气息回顾着过去卸载桥的顶部也可以通过建筑二层走上去，作为观景平台使用，赋予了它功能同时两年前的地下车库也得到利用，设计者将伞拱插入地下使之成为地下展厅至于伞拱是什么下篇会讨论2模糊的结构龙美术馆最引人注目的一点，就在他的结构上龙美术馆没有一根柱子一根梁，而是用一种结构“搭”起来的这个结构呈伞状，顶部平整，下部高挑这种结构插入地下层，互相拼接而成所以这个建筑就出现了神奇的场景：这个建筑没有一根柱子，虽然说他是一个建筑整体，但他根本不是一个整体，他就像森林里大树繁茂的枝叶覆盖了地面，而你在远处看你分不出一颗单一的树，就像是一个整体这个道理一样同时这个伞拱，他在这个建筑中就是一切他就是柱子和楼板，他的垂直面就是挂画幅的墙甚至机电系统和管道都是隐藏在伞拱中的空腔内用简短的话说就是“空间由于“伞拱”在不同方向的相对联接形成了多重的意义指向” 这种结构的多重意义指向，使这个建筑中他的结构是模糊的这种做法国内可能是第一次采用，但是国外其实有许多例子，同时这个里面还有一个专业的名词：三建构1建构的含义建构这个词是在这个学期中才听到的一个词，到大三了才听说此词真的是有点晚关于建构是什么并没有明确的概念，在百度百科中也不能搜寻到明确的定义关于“建构”()一词源考证这个词源于希腊文原形为意为木匠或建造者而后在希腊女诗人萨福那里最先赋予了该词某种诗性的含义而最先在建筑中使用“建构”一词的是德国人卡尔・奥特弗里德・缪勒之后又经过了很多建筑理论家的诠释第一次提出这个词的是肯尼思·弗兰姆普敦教授，他的著作建构文化研究应该是第一本讨论建构的书一言以蔽之，《建构文化研究》是对整个现代建筑传统的重新思考弗兰姆普敦探讨的建构观念将建筑视为一种建造的技艺，它向迷恋后现代主义艺术的主流思想提出有力的挑战，并且展现了一条令人信服的别开生面的建筑道路确实，弗兰姆普敦据理力争的观点就是，现代建筑不仅与空间和抽象形式息息相关，而且也在同样至关重要的程度上与结构和建造血肉相连2建构的建筑与龙美术馆为了更好的理解建构，我查阅了能很好体现建构这词的建筑的资料，并从中挑选出和龙美术馆有似而非似的意味的两个建筑，进行了仔细的对比，可以说收获颇多巴萨罗纳世博会德国馆弗兰姆普顿在建构文化研究一书中曾经提到过巴萨罗纳世博会德国馆，这个建筑在XX 年建成，由于一战战后德国经济上的倒退，现代建筑主义的建筑先驱密斯凡德罗在资金短缺的情况下，设计出了对后世影响深刻的一个建筑在巴萨罗纳世博会德国馆中，密斯全部采用了钢和玻璃的结构建筑内部全部采用了细柱，还有片墙作为支撑物，支撑起了上面的一大片薄板，作为遮蔽物在着一片片片墙中，他们不但起了支撑的作用，密斯还赋予了他们更多的意义建筑中没有房间，只有功能区，划分功能区的就是这些薄墙，参观者在其中穿流不会有任何的限制XX年后，大舍也采用了这个聪明的想法，龙美术馆的伞拱插入地下，地面上的墙就划分了空间，参观的人在展览厅内穿流，不受阻碍而如果要划分出一些小展示厅，作为各种临时主题展的用处，可以使用底下的展厅，地下的停车场已被划分出许多小展厅瑞士瓦尔斯温泉浴场在设计美术馆初期指导老师给我介绍了这个建筑，乍一看非常平凡，但在深入了解的最后我才理解了这个建筑的玄妙之处这个建筑由彼得祖母托设计，位于瑞士瓦尔斯，是一个酒店的附属温泉浴场在这个建筑中石材变得登峰造极而且卒姆托的设计概念，空间的组织规律和空间划分特征，光的运用，堪称炉火纯青建筑一半埋入地下，采用了当地的石材，进行整体式的石块板构造，感觉又如迷宫，他把石材切割成薄板，用混凝土作好构架后置于事先砌筑好的石板墙上，精确的确定相互间的距离，并留出空隙让阳光直接进入，比安藤还纯粹石块层层叠上，经过精确的划线量准，加上还要设计功能和气流的关系，使建造远远超出一般意义上的建造，变的矛盾和困难这种建立在对建造充分了解之上的再创造，让人惊叹而这个建筑与建构有关的两点，是这个建筑的与众不同之处第一是片麻岩祖母托选用了当地的片麻岩，并进行打磨产生了三种不同规格的片麻岩，按照一定的规律精心排列，使建筑表面看起来有一种韵律感同时将建筑埋入半地下的做法，使整个建筑看起来和环境十分的融洽这种诗意的建造也是建构的一部分，和祖母托童年时期的木工匠学习不无关系在龙美术馆设计中，大舍采用了清水混凝土材料，同样和场地产生了不错的效果混凝土公司给大舍提供了八种不同颜色的混凝土，大舍选用了颜色最浅的一种，使建筑看起来有一种透明感同时大舍保证了国内清水混凝土国内最高的施工质量，最大施工误差高达6cm，而日本的清水混凝土施工误差为5mm第二，同样是建筑的结构温泉浴场的构造方式和龙美术馆有异曲同工之妙，但是温泉浴场的做法更加高明一点和龙美术馆一道，建筑是由一种体块搭建起来的只是温泉浴场的构建是多样化的从俯视图看，都是一片片相同规格的长方形板，但构建的支撑部分是不用的，有些只是一片厚墙，有些则是一个房间这些房间都是承担一些职能的比如有些房间是小浴池，有些房间是卫生间这就是我说的他比龙美术馆更高明所在龙美术馆只是靠伞拱的墙来划分空间，而温泉浴场则是用这些具有功能的体块来划分空间所以这个建筑中，他的结构更加模糊了，具有更多的意义指向同时这个建筑中还有更为美妙的一幕祖母托在这些构件之间都保留了一丝缝隙，并用玻璃闭合它们，让光透过于是在室内就产生了令人向往的场景在幽暗的室内，缝隙间产生的细细的光带洒在了片麻岩粗糙的表面上，不需要室内设计师的设计，仅仅是和建筑外立面一样的不经过任何装饰的室内，就有非常良好的效果整个建筑，更加诗意和纯粹起来龙美术馆也采用了这个聪明的手法，在伞拱之间保留了较宽的空隙，和不经过装修的清水混凝土一道，产生了完美的室内效果四结语在这次参观中，我体验了龙美术馆的空间和他聪明的建造想法，并在后面仔细了解了建构以及几个有关的建筑，虽然说没人能给建构给出明确定义，百度百科上写的也是闪烁其词不知所云，但我对他有了自己的定义，其中最重要的，“诗意的建造”，“结构主义”等等字眼，我都铭记在心我将在以后更多的了解建构以及更多，的确，建筑并非有限，他是开放的，是具体而微的大千世界，是辽阔土地上的小小点缀在那里，“一切还于大海”，走在各自生死因循的不归路上朱浩瀚建筑。

龙美术馆西岸馆位于上海市徐汇区的黄浦江滨，基地以前是运煤的码头，设计开始时，现场有一列被保留的上世纪50年代所建的大约长110米、宽10米、高8米的煤料斗卸载桥和两年前已施工完成的两层地下停车库。

龙美术馆（西岸馆）将建筑的感染力重新建立在空间的原始性上。

新建筑以独特的现浇混凝土"伞拱"结构为建构特征，在形态上不仅对人的身体产生庇护感，亦与保留的江边码头的"煤漏斗"产生视觉呼应。

设计中，最大的难题也在于如何平衡已有的地下空间和上部空间的关系，这既有对结构技术的考虑，也有对空间组织的考虑。

最后我们通过一个跌落式的展厅巧妙地联系了地上和地下的展示空间。

新的设计采用独立墙体的“伞拱”悬挑结构，呈自由状布局的剪力墙插入原有地下室与原有框架结构柱浇筑在一起，地下一层的原车库空间由于剪力墙体的介入转换为展览空间，地面以上的空间由于“伞拱”在不同方向的相对联接形成了多重的意义指向。

机电系统都被整合在“伞拱”结构的空腔里，地面以上的“伞拱”覆盖空间，墙体和天花均为清水混凝土的表面，它们的几何分界位置也变得模糊。

这样的结构性空间，在形态上不仅对人的身体形成庇护感，亦与保留的江边码头的煤料斗产生视觉呼应。

建筑的内部空间也得以呈现一种原始的野性魅力，而有着大小调节的空间尺度以及留有模板拼缝和螺栓孔的清水混凝土表面又会带来一种现实感。

这种“直白”式的结构、材料、空间所形成的直接性与朴素性，加上大尺度出挑所产生的力量感或轻盈感，使整个建筑与原有场地的工业特质间取得一种时间与空间的接续关系。

除此之外，龙美术馆（西岸馆）也打破了常规的“封闭白盒子”式的美术馆模式。

独特的现浇清水混凝土表面的更具原始感的拱形展厅空间，既满足了常规展览的需要，也为更独特的艺术品展示提供了创造性的舞台。

地面以上的清水混凝土“伞拱”下的流动展览空间和地下一层传统“白盒子”式的展览空间由一个呈螺旋回转、层层跌落的阶梯空间联接，既原始又现实的空间和古代、近代、现代直到当代艺术的展览陈列，这种并置的张力，呈现出一种具有时间性的展览空间。
