1 千斤顶(装配图)零件图 (2)

a) 间隙
b) 过盈
图 9-10 间隙与过盈示意图
机械识图——项目9 装配图的识读
根据相互配合的孔、轴之间出现的间隙和过盈不同，国家标准将配合分为以 下 3 种。
（1）间隙配合 具有间隙（包括最小间隙等于零）的配合。间隙配合中孔的 最小极限尺寸大于或等于轴的最大极限尺寸，孔的公差带位于轴的公差带之上， 如图 9-11 所示。
图 9-3 零件序号的注写形式 2）指引线相互不能相交，也不应与所通过区域内的剖面线平行；必要时，指 引线可以画成折线，但只允许曲折一次，如图 9-3d 所示。
机械识图——项目9 装配图的识读
3）指引线、水平线、圆用细实线绘制，并在零件一端画圆点，且圆点须画在 所指零件的轮廓线内；若所指零件很薄或剖面涂黑时，可在指引线的末端画出箭 头，如图 9-4a 所示。
4 单独表示某个 零件
在装配图中，当某 个零件的形状没有表 达清楚时，可以单独画 出该零件的某一视图。 如图 9-6 中 A—A 移出 断面单独表示支承销 1 的断面形状。
图 9-4 零件组序号注写形式
图 9-6 浮动支承装配图
机械识图——项目9 装配图的识读 （三）装配图的简化画法
1）对装配图中若干相同的零件组，可详细地画出一组或几组，其余只需表示 出其装配位置。图 9-8 中只画一组用螺栓连接的支架零件组，其它皆用点画线表 示其中心位置。
2）零件上的工艺结构，如倒角、倒圆、退刀槽等可省略不画。如六角头螺栓 头部及螺母，因倒角而产生的曲线可省略不画。
图 9-8 装配图的简化画法
机械识图——项目9 装配图的识读
三、识读装配图中的尺寸与配合
（一）装配图中的尺寸
装配图不是制造零件的直接依据，因此，装配图中不需注出零件的全部尺寸， 而只需标出一些必要的尺寸，这些尺寸按其作用的不同，大致可以分以下几类：

选中此复选框，插入的零 部件将与源文件断开，而 在装配体文件内存储零部 件定义，即当此零部件的 源文件被修改时，装配体 中的此零部件不会随之更 新。
【封套】复选框：选中
此复选框，可设置插入的 零部件作为封套。作为 “封套”的零部件，在检 查质量和创建零件明细表 时，不会被计算在内，且 出工程图时也会被隐藏。
【开始装配体】属性管理器和【插入零部件】属性管理器的【选项】选项组中各选项的作用如下。
【生成新装配体时开始 命令】复选框：取消此
复选框，则新建1个装配 体文件时，系统将不再自 动弹出【开始装配体】属 性管理器。
【图形预览】复选框：
选中此复选框，在插入零 部件时将显示此零部件的 预览。
【使成为虚拟】复选框：
要固定某一零部件，可在设计树或图形区域中右击此零部件，在弹出的快捷菜单中选择【固定 】菜单项。
当一个零部件被固定之后，在设计树中，该零部件名称前将出现文字“（固定）”，表明该零 部件已被固定。
右击被固定的零部件，在弹出的快捷菜单中选择【浮动】菜单项，可解除固定关系。
6.3.1 固定零部件
20
6.3 定位零部件
23
6.3 定位零部件
在设计树中，只要零部件名称前有“(-)”符号，该零部件即可被旋转。旋转零部件 的步骤如下。
步骤一 在命令管理器中，单击【装配体】选 项卡中【移动零部件】按钮 下方 的下拉按钮 ，在弹出的下拉列表中 单击【旋转零部件】按钮 ，或者 选择【工具】>【零部件】>【旋转 】菜单，弹出【旋转零部件】属性管 理器，此时光标变为 形状。
配合
在装配过程中，配合是指零部件之间相对 的限制条件，可用于定位零部件的位置。
部件 可以是1个零件，也可以是多 个零件的装配结果。

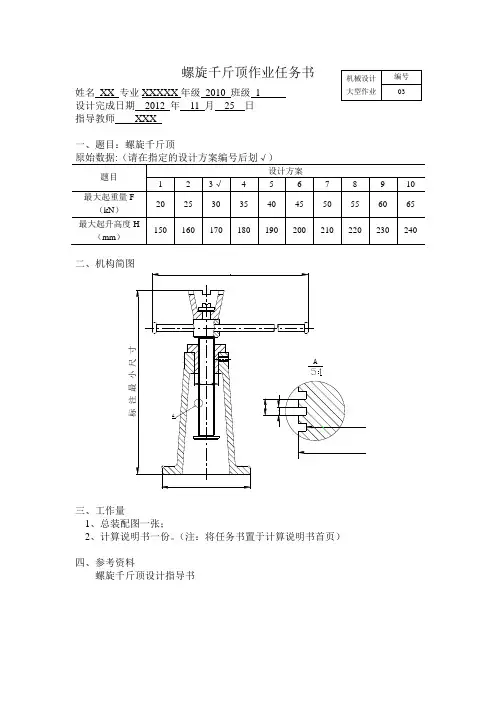

螺旋千斤顶作业任务书 姓名 XX 专业XXXXX 年级 2010 班级 1设计完成日期 2012 年 11 月 25 日 指导教师 XXX一、题目：螺旋千斤顶原始数据:（请在指定的设计方案编号后划√）题目 设计方案1 2 3√ 4 5 6 7 8 9 10 最大起重量F （kN ） 20 25 30 35 40 45 50 55 60 65 最大起升高度H（mm ）150160170180190200210220230240二、机构简图标 注 最 小 尺 寸AA三、工作量1、总装配图一张；2、计算说明书一份。

（注：将任务书置于计算说明书首页）四、参考资料螺旋千斤顶设计指导书机械设计 大型作业编号03目录一、设计题目 (4)二、螺杆的设计与计算2.1 螺纹的牙型 (3)2.2螺杆的材料 (3)2.3螺纹直径 (3)2.4自锁验算 (4)2.5其他结构设计 (5)2.6螺杆的强度校核 (5)三、螺母的设计与计算3.1材料 (6)3.2螺纹圈数Z与高度H (6)3.3螺母其他尺寸 (6)3.4螺母与底座的配合 (7)四、螺杆稳定性验算 (7)五、托杯的设计与计算 (8)六、手柄设计与计算 (8)6.1材料 (9)6.2手柄长度 (9)6.3手柄直径 (9)6.4其他结构 (10)七、底座设计11八、千斤顶的效率12计 算 及 说 明 结 果 一、设计题目螺旋千斤顶主要零件：螺杆、螺母、托杯、手柄和底座。

扳动手柄可使螺杆在固定螺母中旋转，从而将托杯上的重物举起或放落。

设计的原始数据：最大起重F=30KN 、最大升起高度H=170mm 。

二、螺杆的设计与计算：2.1 螺纹的牙型选用矩形螺纹，采用内径对中，配合选H8/h8，由于螺纹的径向间隙很小，在强度计算时不予考虑。

2.2螺杆的材料查资料]1[可知，螺杆可选用45钢，弹性模量MPa E 196=2.3螺纹直径螺杆工作时，同时受压力与扭矩的作用，因此它的计算可近似按紧螺栓联接的计算公式估算出螺纹内径，即：F=30KN H=170mmH8/h8螺杆45钢 弹性模量MPa E 196=[]σπFd 3.1x 41≥（1）参考资料]2[得知，螺杆的屈服极限MPa s 345=σ，取安全因数3=S ，得许用应力[]MPa Ss115==σσ （2） 将数据带入式（1）得螺纹内径估算值为mm d 78.201011510303.14631=⨯⨯⨯⨯⨯≥π （3） 根据经验公式4P 1d =，得mm P 20.5=。

拓展练习7-1 读球阀装配图，回答问题。

（1）该球阀由12 种零件组成，其中，标准件有 2 种。

（2）装配图由 3 个基本视图组成，分别是主视图、俯视图和左视图。

主视图采用了全剖视和断开画法，左视图采用了半剖视和拆卸画法，俯视图采用了假想画法。

（3）件11在剖视图中按不剖切处理，仅画出外形，原因是件11是杆状实心件。

（4）根据视图想象零件形状，分析零件类型。

属于轴套类的有阀芯、阀杆、手柄、填料压紧套，属于盘盖类的有阀盖，属于箱体类的有阀体。

（5）Φ14H11/c11是件11 与件10 的配合尺寸，是基孔制间隙配合。

（6）Φ18H11/c11是件11 与件 1 的配合尺寸，是基孔制间隙配合。

（7）件4由零件11 带动做旋转运动，图中所示该球阀为打开状态。

7-2 读微动机构装配图，画出导杆（件11）的零件图，尺寸从图中按比例量取。

任务要求：（1）合理的视图表达；（2）标注尺寸及公差、表面粗糙度、几何公差；（3）注写技术要求；（4）填写标题栏。

已知条件：（1）Φ20圆柱面：Ra值为1.6；圆柱度为0.01；Φ20f7的上、下极限偏差是-0.020、-0.041。

（2）其余表面：Ra值为3.2或6.3。

（3）倒角为c1。

（4）调质处理：HRB220~250。

工作情况说明：该部件为氩弧焊机的微调装置，系螺纹传动机构。

导杆的右端有一个螺孔是固定焊枪用的。

当转动手轮时，螺杆7做旋转运动，导杆11在导套10内做轴向移动，进行微调。

拓展练习7-3 根据旋塞阀的装配示意图和零件图，用A3图纸按1:1拼画旋塞阀装配图。

拓展练习7-4 根据千斤顶的装配示意图和零件图，应用AutoCAD绘制千斤顶装配图。
