角度法观测弧垂施工技术手册目录前言 (1)相关人员职责 (1)第一章弧垂的概念 (1)一、弧垂 (1)二、弧垂的衡量方法 (1)第二章弧垂观测档的选择 (2)观测档的选择 (2)第三章弧垂观测 (3)一、弧垂观测步骤 (3)二、弧垂观测方法 (3)三、弧垂计算及观测注意事项 (5)四、经纬仪找平弧垂的方法和注意事项 (5)第四章角度法弧垂观测 (6)一、档端角度法 (6)二、档内角度法 (8)三、档外角度法 (10)四、档侧角度法 (11)第五章弧垂检查 (15)一、档端角度法 (15)二、档外角度法 (16)三、档侧角度法 (17)第六章弧垂调整 (18)一、考虑弹性系数影响 (18)二、不考虑架空线弹性系数的影响 (19)附件部分 (20)一、观测档弧垂的计算 (20)二、孤立档的观测弧垂值计算 (22)三、角度法观测档弧垂计算附表 (22)前 言为了提高技术人员角度法观测弧垂计算理论水平，提高施工人员弧垂观测水平，使施工人员掌握弧垂观测要领，规范弧垂观测操作技术，明确相关人员的职责，特编制了角度法观测弧垂施工技术手册。
相关人员职责技术员： 负责弧垂观测档选择的合理性，要认真复测观测档的档距、高差，确保观测档弧垂值计算准确；根据现场地形、地物实际情况，在平断面图上模拟选定适当的某种角度法观测弧垂。
现场要测订支镜点桩位，保证角度法观测点选择的合理、操作简便，确保角度法观测档观测角度计算的准确，监督、检查观测弧垂人员观测方法是否正确。
测工：明白、掌握角度法观测弧垂的计算方法，确保仪器架设位臵和高度符合角度法观测弧垂的规定，确保观测温度选择的准确性，确保观测档弧垂误差符合《规范》及创优要求。
第一章 弧垂的概念一、弧垂架空线弧垂是指以杆塔为支持物而悬挂起来的呈弧形状的曲线。
架空线任一点至两端悬挂点连线的铅垂距离，称为架空线的该点的弧垂，亦称弛度。
二、弧垂的衡量方法衡量弧垂值的大小分两种情况：（1）两悬挂点等高，如图1-1所示，A 、B 为等高的两悬挂点， AOB ︵为架空线，0为其最低点，则0点在档距中点，0点至A 、B 连线的垂直距离即为架空线弧垂AOB ︵的弧垂值，用f 表示； （2）架空线悬挂点不等高，如图1-2所示，A 、B 为不等高的两悬挂点，AOB ︵为架空线，0为其最低点，平行于AB 连线作切线A 1B 1切架空线AOB ︵于S 点，则S 点位于档距中点，弧垂有以下三种：a 悬挂点A 、B 间架空线的最大弧垂f （AB 连线中点与切点S 的垂直距离即档距中点弧垂值）；b 架空线A 侧的平视弧垂f2（悬挂点A 至最低点O 的垂直距离）；c 架空线B 侧的平视弧垂f1（悬挂点B 至最低点O 的垂直距离）。
弛度观测档得选择原则：1、１紧线段在５档及以下时靠近中间选择一档; 1、2紧线段在6～1２档时靠近两端各选择一档；1、3紧线段在12档以上时靠近两端及中间各选择一档1、4弛度观测档得选择尽可能做到：档距大，相邻两杆塔得高差小,导线排列方式尽量一致，紧临耐张杆塔得两侧不宜选为观测档。
1、5 选择弛度观测档时,若地形特殊应适当增加观测档数目。
一、输电线路弧垂测量１、测量方法：（1)异长法――运行线路得弧垂测量常用此法。
见图１－4。
图１-4 异长法观测弧垂示意图方法:自观测档得架空线悬挂点A处选一合适点使视线与导线相切,分别量取此点及视线在另一杆塔上得交点与导线两悬挂点得垂直距离，得AA0＝a与ＢB0=b。
然后由公式得观测档弧垂ｆ。
其适用于观测档内两杆塔不等高,且弧垂最低点不低于两杆塔根部连线得情况。
(2）角度法:――用经纬仪测。
原理：异长法.适用:用异长法无法测量得山区、沟壑地段。
方法：按仪器设置得不同分为:档端角度法、档外角度法、平视法与档侧角度法.①档端角度法――经纬仪仪镜中心置于一侧杆塔下方.见图1—5图1－５档端角度法()()222014b=arctan(tan )b (2)014h f a a ltg hlf a h f a a ltg θθαθ≠=+-±-=-==+-高差时：或按下式计算：高差时：式中 ａ-仪器中心至点A 得垂直距离； f －为观测气温下计算出得档距中点弧垂，m; θ-仪器视线与导线相切得垂直角,即观测角； l —为被测档档距,ｍ; ｈ—两杆塔得高差，m 。
②档外角度法――经纬仪仪镜中心置于一侧杆塔外侧。
如图1—６。
图1－６ 档外角度法式中 l １—仪器距一侧杆塔得水平距离,ｍ。
其余符号同前.③档内角度法――经纬仪仪镜中心置于导线或地线得正下方。
如图1-7。
图1—７档内角度法注:档内、档外测量法用于观测档无法架设经续仪或档端观测值b太小得情况下.（3）平视法――用水平仪测或经纬仪测。

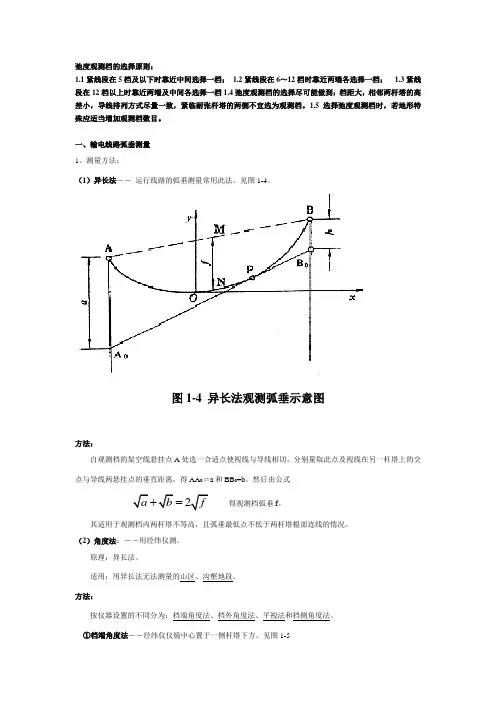

弛度观测档的选择原则：1.1紧线段在5档及以下时靠近中间选择一档；1.2紧线段在6～12档时靠近两端各选择一档； 1.3紧线段在12档以上时靠近两端及中间各选择一档1.4弛度观测档的选择尽可能做到：档距大，相邻两杆塔的高差小，导线排列方式尽量一致，紧临耐张杆塔的两侧不宜选为观测档。
1.5 选择弛度观测档时，若地形特殊应适当增加观测档数目。
一、输电线路弧垂测量1、测量方法：（1）异长法――运行线路的弧垂测量常用此法。
见图1-4。
图1-4 异长法观测弧垂示意图方法：自观测档的架空线悬挂点A处选一合适点使视线与导线相切，分别量取此点及视线在另一杆塔上的交点与导线两悬挂点的垂直距离，得AA0＝a和BB0=b。
然后由公式=得观测档弧垂f。
a b f2其适用于观测档内两杆塔不等高，且弧垂最低点不低于两杆塔根部连线的情况。
（2）角度法：――用经纬仪测。
原理：异长法。
适用：用异长法无法测量的山区、沟壑地段。
方法：按仪器设置的不同分为：档端角度法、档外角度法、平视法和档侧角度法。
①档端角度法――经纬仪仪镜中心置于一侧杆塔下方。
见图1-5图1-5 档端角度法()()222014b=arctan(tan )b (2)014h f a a ltg hlf a h f a a ltg θθαθ≠=+-±-=-==+-高差时：或按下式计算：高差时：式中 a －仪器中心至点A 的垂直距离； f －为观测气温下计算出的档距中点弧垂,m ； θ－仪器视线与导线相切的垂直角，即观测角； l －为被测档档距，m ； h －两杆塔的高差，m 。
②档外角度法――经纬仪仪镜中心置于一侧杆塔外侧。
如图1-6。
图1-6 档外角度法()()()()211211014014h f a l tg a l l tg hh f a l tg a l l tg θθθθ≠=-+-+±==-+-+高差时：高差时：式中 l 1－仪器距一侧杆塔的水平距离，m 。
高压架空输电线路的弧垂观测研究摘要: 高压输电线路弧垂观测在输电线路施工中是一项技术性很强的一项工作，对于线路施工和安全运行至关重要，准确的、符合设计要求的线路弧垂能够保证导线对地、对交叉跨越物保持足够的安全距离，同时避免由于弧垂过小引起杆塔受力过大而引起倒塔断线事故的发生。
本文分析了高压架空输电线路弧垂观测中主要方法和使用条件。
关键词：高压；输电线路；弧垂观测；导线弧垂观测的方法一般有异长法、等长法、角度法等。
在实际操作中，为操作简便，不受档距、悬挂点高差在测量时所引起的影响，减少观测时大量的现场计算量及掌握弧垂的实际误差范围，应首先选用等长法和异长法。
当现场客观条件受到限制，不能采用异长法和等长法观测时，可采用角度法等其他方法。
一、驰度板观测法①等长法等长法，又称平行四边形法，在观测档的 2 基的杆塔上绑上弧垂板，然后利用三点一线这一原理测弧垂。
当塔高大于 f 且两个塔的视线通视时，自电线的悬挂点各向下量 f 处设置色彩鲜明的标志样板，用目视或者望远镜从样板 1 看向样板2（或者从样板 2 看向样板l），则电线与l，2 连线的相切的弧垂即为f。
②异长法图4异常法检查弧垂如图4，先在一侧杆塔上选择适当的 a 值，在导线悬挂点以下垂直距离 a 处固定花杆或弧垂板，在另一侧设活动弧垂板，用目测或借助望远镜上下移动活动弧垂板，直到两杆塔上弧垂板间的连线与架空线的悬挂曲线相切为止，量出此时活动弧垂板到上方导线悬点间的垂直距离 b 值，则该档的检查弧垂值：异常法检查弧垂由于常用目测进行测量，所以只能用于档距较小、导线直径较小、a<3f（理论上可用在a<4f）的档距的弧垂检查，不能用在大跨越档距中的测量。
这种方法主要应用在由于地形、塔高等制约而不能采取等长法的情况。
二、角度法由于在山地与高山大岭架线，其电线必然会形成大档距、高海拔，因此测量工作量大，其主要检测线路架线弧垂的方法为角度法。
①档端角度法档端测量方法是典型的测量弧垂方法，如图1，将经纬仪安置于导线悬点的正下方A点（档端），量出仪器高度i，调整望远镜视线令其与导线相切，读出此时的竖直角θ1，继续抬高望远镜的视线，瞄准B杆塔导线的悬点处，读出此时的竖直角θ2，则该档的检测弧垂计算式为：公式中：当经纬仪测出的θ1、θ2角为仰角时，应当取“+”值代入上式；当为俯角时，应当取“-”值代入上式。
