电路与电路图、电路设计专题训练

中考物理《电路设计与原理图》专项练习题(含答案）学校:___________班级：___________姓名：___________考号：___________1.某停车场有自动和人工两种抬杆放行方式。

车辆自动识别装置识别车牌成功，1S 自动闭合，付费成功2S 自动闭合，电动机工作，抬杆放行；若识别车牌失败，1S 无法闭合，则付费后利用人工闭合3S 电动机工作，抬杆放行。

下列电路设计符合此功能的是（ ）A. B. C. D.2.张明同学发现，未戴头盔骑行“共享助力车”存在安全隐患。

于是他设计以下改进方案：在头盔内加装遥控设备，控制下列助力车工作电路中开关S 2的通断。

骑行前，扫码成功后开关S 1闭合，指示灯L 亮，但电机不工作；从车头取出头盔并戴上后，头盔内遥控设备遥控S 2闭合，电动机才通电工作；若只戴头盔不扫码则无法骑行。

下列电路符合以上设计要求的是（ ）A. B. C. D.3.如图，在动车站的自动检票闸机口，乘客需刷身份证同时进行人脸识别，两个信息都符合后闸机门（电动机）才自动打开，可检票通过。

身份证和人脸识别系统相当于开关，信息符合后开关自动闭合，下列模拟电路中，符合上述要求的是（ ）A. B. C. D.4.如图所示的“电阻测量盒”，内有电源（电压不变且未知）、阻值已知的定值电阻0R 、开关和电流表，并引出两根导线到盒外。

将盒外的两根导线分别与待测电阻x R 的两端相连，根据开关闭合、断开时电流表的示数，可以算出x R的阻值。

设计的盒内电路图，其中不符合要求的是（）A. B. C. .5.计算机鼠标内装有自动控制传感器，其工作原理电路如图所示。

物体M在导轨上左右移动时，可带动与之相连的滑动变阻器滑片P左右移动，通过电压表示数变化可反映出物体M移动的距离。

当物体M向左移动时（）A. 电流表示数不变，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电压表示数和电流表示数的比值变大D. 电压表示数和电流表示数的比值不变6.如图所示为多挡位加热器的电路图，电热丝1R的电阻小于电热丝2R的电阻。

中考物理模拟题《电学（画电路图、电路设计）作图》专题检测卷-附带答案学校:___________姓名：___________班级：___________考号：___________1．实物电路连接如图所示，请画出其电路图。

2．在方框内画出该电路的电路图。

3．根据图a所示的电路图，将图b中的实物用笔画线表示导线连接起来，导线不许交叉。

（电铃上端的两条线表示接线柱）4．根据图甲所示的电路图，将乙图的实物元件连接成实物电路。

5．家用电吹风，由电动机M和电热丝R等组成，为了保证电吹风的安全使用，可以吹热风或吹冷风；请在图中用笔画线连接好符合要求的电路图。

6．在图的圆圈中填上适当的电表符号，使之成为正确的电路图．( )7．如图甲所示为一款带风扇的便携式台灯桌。

台灯和风扇可以单独工作，且风扇有两挡风力（通过串联定值电阻实现），图乙是其部分简化电路。

请你在虚框内分别填入灯泡、电动机和定值电阻的电路元件符号。

8．某办公室墙上有两个开关，控制屋内的四盏灯，每个开关只控制其中两盏，请你画出符合题意的电路图。

9．如图所示电路盒内有电源和导线，面板上两个灯泡L1、L2，两个开关S1、S2，要探究盒内电路连接情况，小明做了多次实验并将结果填入下表：L2发光情况亮不亮不亮请画出符合上述发光情况的电路图。

10．如图所示，按要求连接实物图，并画出电路图。

要求：L1、L2并联，开关S1控制L1，开关S2控制L1、L2。

11．疫情防控期间，某学校有前后两个门，在前后门各有一个开关，学校保卫室有甲、乙两灯和电池组。

要求：前门来人甲灯亮，后门来人乙灯亮。

请设计这个电路，画出电路图并连接实物图。

参考答案：1．【详解】由图可知，电流从电源正极出来依次经过开关、滑动变阻器、灯泡，后回负极。

故电路图如图：2．【详解】由图可知，电流从电源的正极流出，经过开关S、电流表A2后分成两支，一支经过L2、电流表A1，一支经过灯L1，最后两支汇合在一起回到电源的负极，如图所示：3．【详解】从电路图可知看出，电流从电池的正极出发，经过开关后分流，一条经过灯泡后回到负极，应该一条支路经过电铃、开关回到负极，根据电流的路径连接实物图，故如图所示：4．【详解】如电路图所示，电流从电源正极出来经过开关S1后然后分流，一条支路过电流表A1和灯泡L1，另一条支路过开关S2和灯泡L2，然后两条支路汇合过电流表A2后回到电源负极。

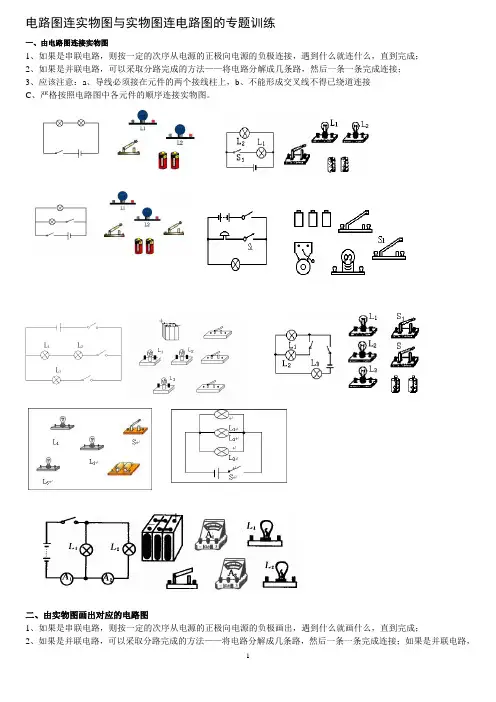

电路图连实物图与实物图连电路图的专题训练一、由电路图连接实物图1、如果是串联电路，则按一定的次序从电源的正极向电源的负极连接，遇到什么就连什么，直到完成；2、如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接；3、应该注意：a、导线必须接在元件的两个接线柱上，b、不能形成交叉线不得已绕道连接C、严格按照电路图中各元件的顺序连接实物图。

二、由实物图画出对应的电路图1、如果是串联电路，则按一定的次序从电源的正极向电源的负极画出，遇到什么就画什么，直到完成；还要注意相交且相连的点要用明显的黑点描出。

3.画好电路图应注意的事项:A必须用电路符号表示元件，不能用实物图形B整个电路图画成方框型C按照实物图元件摆放顺序画电路图D养成随时将各元件用字母表示的好习惯 E 注意连接处不要形成开路，节点要点好！练习1.由实物图画电路图四、电路设计1、用笔画线代替导线，把下列元件连成并联电路，开关同S时控制灯泡L1, L2，并画出电路图。

2、用笔画线代替导线，把下列元件连成并联电路，开关S同时控制灯泡L1, L2, 开关S1只控制灯泡L1, 开关S2只控制灯泡L2,并画出电路图。

3、用笔画线代替导线，把下列元件连成并联电路，开关S同时控制两个灯泡，开关S1只控制灯泡L2，并画出电路图。

5题图6题图7题图4\根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图。

（导线不能交叉）要求：（1）只闭合S1时，红灯发光，绿灯不发光；（2）S1、S2都闭合时，两灯都发光；（3）只闭合S2时，两灯均不发光。

5．请在图中用笔画线代替导线，按要求连接电路。

要求：⑴开关同时控制两盏电灯；⑵电灯L1、L2并联；⑶电流表测通过两灯的总电流；⑷所画导线不能交叉。

6、按要求连接实物，实物如图所示，并画出电路图，要求L1、L2并联，且用两个电流表一次就能测出通过L1、L2的电流及总电流．7、将下图中右图的蓄电池、开关、灯泡L1和L2串联起来，用电压表V1测L1的电压，用电压表V2测L1和L2串联后的总电压.在图中用铅笔线表示导线画出连接方法然后画出电路图.8、9、如图所示所给的元件中，L1、L2规格相同，请你设计一个电路，要求：①开关闭合后，L1与L2并联，两灯都亮，②断开开关后两灯都不亮，③电流表A1示数大于A2示数，④A2测L2中的电流。

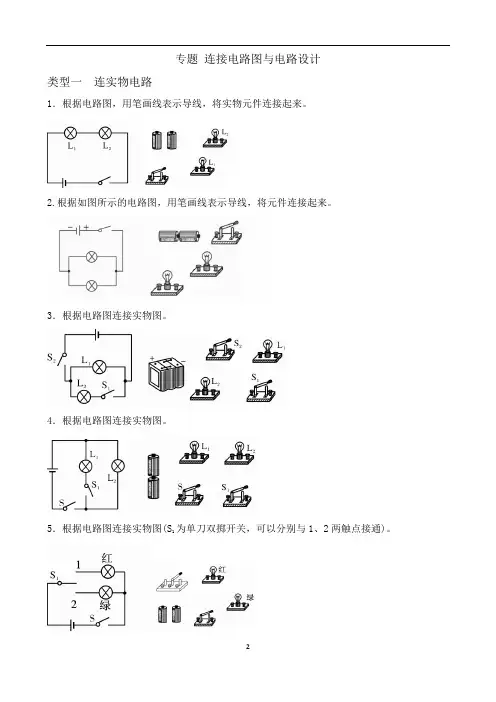

专题连接电路图与电路设计类型一连实物电路1．根据电路图，用笔画线表示导线，将实物元件连接起来。

2.根据如图所示的电路图，用笔画线表示导线，将元件连接起来。

3．根据电路图连接实物图。

4．根据电路图连接实物图。

为单刀双掷开关，可以分别与1、2两触点接通)。

5．根据电路图连接实物图(S16．如图所示，现有一个电池组，两个开关和两盏电灯，请你按要求先画出电路图，再按电路图连好图中的实物电路。

要求：只闭合S1，灯L2亮；只闭合S2，灯L2亮。

类型二画电路图7．画出如图所示实物图的电路图。

8．如图所示的四个电路图中与右边实物图相对应的是( )9．将下面两个实物电路画成电路图(画在方框中)，并标出电流方向。

10．根据如图所示的实物图，画出对应的电路图(要求连线要横平竖直，尽量使电路图简洁美观)。

11．根据连接的实物电路画出对应的电路图。

12．如图所示，只需改变一根导线的连接方法，就能使电流表同时测出通过两个灯泡的电流，在要改接的那根导线上打个“×”，再画出改接的导线，并在图示的虚线框内画出对应的电路图。

类型三电路的设计13．(长沙中考)现代社会倡导文明出行，过人行横道时行人应遵守交通信号灯提示。

小天发现人行横道的红、绿灯是独立工作的，他设计了下列几种电路图，其中合理的是( )14．为保证司乘人员的安全，轿车上设有安全带未系提示系统。

当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。

下列设计最合理的电路图是( )15．(兰州中考)某同学在洗浴时发现卫生间的排气扇可单独工作，但照明灯L1和采暖灯L2不能同时工作，下列电路图中符合要求的是( )16．一只玩具猫外形如图所示，猫体内有电池，猫手相当于一个开关，向下压猫手，猫脸上的两个小电灯会一起发光。

把你猜想的猫体内的电路图画在方框内。

17．家用冰箱内的温度高低由温控开关S温控制，当冰箱内温度高于设定值时，S温将自动闭合，压缩机开始工作；当冰箱门打开时，开关S门闭合，照明灯发光。
