发电机绝缘测量This manuscript was revised by JIEK MA on December 15th, 2012.发电机绝缘测量一、测量方法(1)选择绝缘电阻测试仪。
按照DL/T 596-1996《电力设备预防性试验规程》，以下简称《预规》规定：额定电压1000V以上者，用2500V绝缘电阻测试仪，量程一般不低于10000MΩ，对水内冷发电机用专用绝缘电阻测试仪。
(2)检查绝缘电阻测试仪。
先将绝缘电阻测试仪的接线端子间开路，转动表到额定转速（约120/min）指针应为“∞”，然后将线路和地端子短路，转动表，指针应为“0”；如指示不对，应更换或修理。
(3)对被试发电机断电和放电。
对被试发电机应确认已断电，然后进行充分放电，由于发电机电容量较大，至少应放电5分钟，放电时应用绝缘工具，不得用手碰触放电导线。
(4)接线。
将对地端子“E”接到发电机的接地端，如机壳铁芯等（如图1-1所示），将线路端子“L”接到发电机出线端，发电机定子各相绕组应首尾短接，非被试相应短路接地。
对水内冷发电机，将汇水管和屏蔽端子“G"相连接（如图1-1及图1-2所示）。
图1-1 发电机绕组绝缘电阻试验接线示意图图1-2 水内冷发电机定子绕组绝缘电阻试验接线示意图RAB、RAC一A相对B、C相绝缘电阻；RAE一A相对地绝缘电阻；RAT、RBT、RCT一A、B、C相绝缘饮水管的电阻；T一汇水管(5)测绝缘电阻、吸收比及极化指数。
驱动绝缘电阻测试仪到额定转速，或接通绝缘电阻测试仪电源，待指针稳定后（或60s后），读取绝缘电阻值。
测吸收比和极化指数时，在绝缘电阻测试仪停转状态，将表的“E”端接到发电机接地端，“L”端接到出线端，分别读15s及60s（或lmin及10min）时的绝缘电阻。
(6)读完绝缘电阻后，先断开接到发电机出线端的连接线，然后再停止摇转，以免在测量时充人发电机电容的电荷经绝缘电阻测试仪放电而损坏绝缘电阻测试仪。

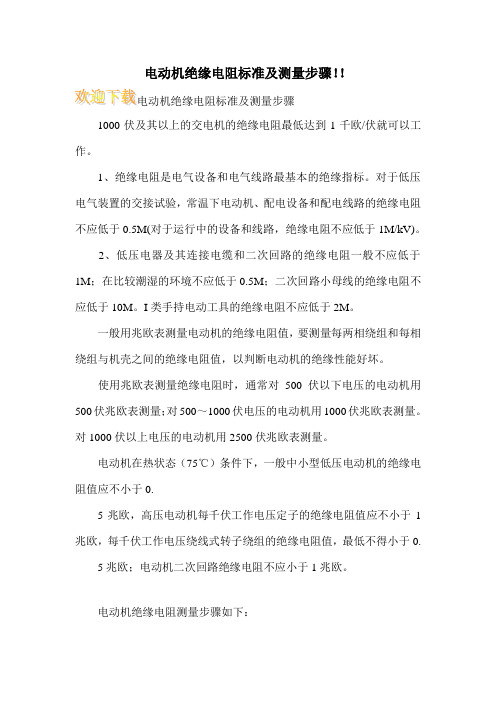

电动机绝缘电阻标准及测量步骤！！1000伏及其以上的交电机的绝缘电阻最低达到1千欧/伏就可以工作。
1、绝缘电阻是电气设备和电气线路最基本的绝缘指标。
对于低压电气装置的交接试验，常温下电动机、配电设备和配电线路的绝缘电阻不应低于0.5M(对于运行中的设备和线路，绝缘电阻不应低于1M/kV)。
2、低压电器及其连接电缆和二次回路的绝缘电阻一般不应低于1M；在比较潮湿的环境不应低于0.5M；二次回路小母线的绝缘电阻不应低于10M。
I类手持电动工具的绝缘电阻不应低于2M。
一般用兆欧表测量电动机的绝缘电阻值，要测量每两相绕组和每相绕组与机壳之间的绝缘电阻值，以判断电动机的绝缘性能好坏。
使用兆欧表测量绝缘电阻时，通常对500伏以下电压的电动机用500伏兆欧表测量；对500～1000伏电压的电动机用1000伏兆欧表测量。
对1000伏以上电压的电动机用2500伏兆欧表测量。
电动机在热状态（75℃）条件下，一般中小型低压电动机的绝缘电阻值应不小于0.5兆欧，高压电动机每千伏工作电压定子的绝缘电阻值应不小于1兆欧，每千伏工作电压绕线式转子绕组的绝缘电阻值，最低不得小于0.5兆欧；电动机二次回路绝缘电阻不应小于1兆欧。
电动机绝缘电阻测量步骤如下：（1）将电动机接线盒内6个端头的联片拆开。
（2）把兆欧放平，先不接线，摇动兆欧表。
表针应指向处，再将表上有（线路）和（接地）的两接线柱用带线的试夹短接，慢慢摇动手柄，表针应指向处。
（3）测量电动机三相绕组之间的电阻。
将两测试夹分别接到任意两相绕组的任一端头上，平放摇表，以每分钟120转的匀速摇动兆欧表一分钟后，读取表针稳定的指示值。
（4）用同样方法，依次测量每相绕相与机壳的绝缘电阻值。
但应注意，表上标有或接地的接线柱，应接到机壳上无绝缘的地方。
ar3125数字兆欧表使用方法AR3125数字兆欧表是一种常用的电气测量仪器，它被广泛应用于电力系统、电厂、电力设备维护和检修等领域。
下面将介绍AR3125数字兆欧表的使用方法，包括测量原理、操作流程、注意事项等内容。
一、AR3125数字兆欧表的工作原理AR3125数字兆欧表通过测量绝缘电阻来判断电气设备的绝缘状态。
绝缘电阻是指电气设备表面和内部电气部件之间的电阻，它反映了设备的绝缘质量。
当设备的绝缘破损或老化时，绝缘电阻会降低，从而引发安全隐患。
AR3125数字兆欧表利用高精度电流源和高阻抗测量电路，能够准确地测量绝缘电阻。
二、AR3125数字兆欧表的操作流程1.准备工作：确认待测设备已停电，并接地良好。
确保测试用的电源电压正常，并检查测量电极的状态，保证电极表面干净。
2.连接测量电极：将测量电极连接到待测设备上，确保电极和设备表面良好接触。
一般情况下，使用四线法进行测量，即两根电极作为电源极，另外两根电极作为测量极。
3.设置参数：打开AR3125数字兆欧表，根据待测设备的额定电压和绝缘电阻范围，选择相应的测量参数。
例如，如果待测设备额定电压为1000V，绝缘电阻范围为100兆欧姆，那么应该将测量参数设置为1000V和100兆欧姆。
4.开始测量：按下开始键，AR3125数字兆欧表会开始施加测量电压，并测量绝缘电阻的大小。
等待一段时间后，AR3125数字兆欧表会显示出绝缘电阻的数值。
5.结果判读：根据显示结果来判断设备的绝缘状态。
通常情况下，当测量值大于设备的绝缘电阻要求时，设备的绝缘状态良好；反之，如果测量值小于要求，则表示设备的绝缘存在问题。
三、AR3125数字兆欧表的注意事项1.测量前应确保待测设备已停电，并接地良好，以免产生电击或其他安全隐患。
2.使用前应先检查测量电极的状态，确保电极表面干净，接触良好，以免影响测量精度。
3.在进行测量时，应按照设备的额定电压和绝缘电阻范围，选择合适的测量参数。
绝缘电阻表使用方法随着现代生活的飞速发展,人们一刻也离不开电。
而在用电过程中就存在着用电安全问题,在电器设备中,例如电机、电缆、家用电器等。
它们的正常运行之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。
当受热和受潮时,绝缘材料便老化。
其绝缘电阻便降低。
从而造成电器设备漏电或短路事故的发生。
为了避免事故发生,就要求经常测量各种电器设备的绝缘电阻。
判断其绝缘程度是否满足设备需要。
普通电阻的测量通常有低电压下测量和高电压下测量两种方式。
而绝缘电阻由于一般数值较高（一般为兆欧级）。
在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。
兆欧表也叫绝缘电阻表。
它是测量绝缘电阻最常用的仪表。
它在测量绝缘电阻时本身就有高电压电源,这就是它与测电阻仪表的不同之处。
兆欧表用于测量绝缘电阻即方便又可靠。
但是如果使用不当,它将给测量带来不必要的误差,我们必须正确使用兆欧表绝缘电阻进行测量。
兆欧表在工作时,自身产生高电压,而测量对象又是电气设备,所以必须正确使用,否则就会造成人身或设备事故。
使用前,首先要做好以下各种准备：（1）测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量,以保证人身和设备的安全。
（2）对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。
（3）被测物表面要清洁,减少接触电阻,确保测量结果的正确性。
（4）测量前要检查兆欧表是否处于正常工作状态,主要检查其“0”和“∞”两点。
即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在“0”位置,开路时应指在“∞”位置。
（5）兆欧表使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。
做好上述准备工作后就可以进行测量了,在测量时,还要注意兆欧表的正确接线,否则将引起不必要的误差甚至错误。
兆欧表的接线柱共有三个：一个为“L”即线端,一个“E”即为地端,再一个“G”即屏蔽端（也叫保护环）,一般被测绝缘电阻都接在“L”“E”端之间,但当被测绝缘体表面漏电严重时,必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。
1.发电机结构定子绕组a.设计定子线棒为水冷却、相间连接线及主出线套管为氢气冷却。
为了最大程度降低杂散损耗，线棒由单独绝缘的多股导线组成，导线在槽区内进行540°换位，并在线模中进行热压固化。
当线棒弯曲成型后，采用烘干固化端部线匝。
线棒断面上由多股空心不锈钢冷却管和实心铜导线组成，以保证良好的散热性。
在线棒端部，实心导线钎焊至铜接头上，空心不锈钢冷却管钎焊至水盒上，水盒通过聚四氟乙烯（PTFE）绝缘软管与总汇水管相连。
上层线棒和下层线棒之间的电气连接通过铜接头用螺栓进行电连接。
汇水总管与定子机座绝缘，从而可在不进行气体置换的情况下即可测量绕组的绝缘电阻。
在运行期间应将总汇水管接地。
b.Micalastic高压绝缘定子线棒的高压绝缘采用成熟的Micalastic系统。
在该系统中线棒上半迭包有若干层云母带。
云母带有一层很薄的高强度衬底材料，云母带通过少量的环氧树脂粘结在衬底材料上。
云母带的层数及相应的绝缘厚度取决于发电机的电压。
缠上云母带后，线棒进行真空干燥并采用低粘度、高渗透性的环氧树脂进行浸渍。
在浸渍过程的第二阶段，用氮气对线棒加压，以完成真空压力浸渍（VPI）过程。
然后环氧树脂浸渍过的线棒被放入模具成形，并在高温烘箱中进行固化。
经过处理后的线棒除了能完全防水和耐油外，同时还具有优良的电气、机械和热性能，从而获得无空隙的高压绝缘。
为将绝缘材料和槽壁之间的电晕放电减小到最小，在所有线棒槽部分的表面涂一层半导体漆。
此外所有线棒都带有端部电晕保护，以控制线棒槽部分至端部绕组的过渡电场，防止出现电晕。
c. 线棒支撑系统为保护定子绕组不受负荷变化引起的磁力影响，并确保在运行过程中线棒牢固地固定在槽中，线棒安装有侧面波纹板、槽底垫条以及位于槽楔下方的顶部波纹板。
定子端部绕组线棒间的间隙在安装之后填充了绝缘材料并进行固化。
使线棒端部形成了锥形整体端部绕组结构。
另外，端部绕组被固定在一个由环氧玻璃丝绕绕制并完全由定子机座支撑的刚性锥环上，以进行径向支撑。
绝缘电阻的正确测量方法绝缘电阻的测量是电工工程和维护中一项重要的任务，它用于判断电气设备或电线电缆的绝缘状态。
在实际工作中，为了确保测量的准确性和可靠性，需要采取正确的测量方法。
本文将介绍正确测量绝缘电阻的方法，包括准备工作、测量设备和操作步骤。
一、准备工作：1. 确认测量电路处于安全状态，确保断开所有电源开关，并用合适的电源隔离设备隔离供电。
2. 检查测量仪器和电缆的连接线，确保其正常工作，无破损或松动。
3. 清理测量点的绝缘表面，确保其干燥、整洁和无污垢。
二、测量设备：1. 绝缘电阻测试仪：常用的绝缘电阻测试仪有直流电桥法仪表、电动机绝缘测试仪和电缆绝缘电阻仪等。
不同设备适用于不同的测量场景和要求。
2. 电源隔离设备：用于在测量过程中隔离供电，确保测量的安全性。
三、操作步骤：1. 选择正确的测量范围：根据被测设备的额定电压和绝缘电阻的预估值，选择合适的测量范围。
2. 连接测量仪器：将测量仪器的电源线插入电源隔离设备，将仪器的测试线分别连接到被测设备的绝缘接头或绝缘层上。
确保连接牢固，不松动。
3. 测量绝缘电阻：根据使用的测量仪器，按照其说明进行相关操作。
通常是开启电源，选择测试范围和时间等参数，开始测量。
若使用电桥法测量，需先进行零位校准。
4. 记录测量结果：在测量结束后，记录测量结果，并与相关标准进行比较。
若测量值在合理范围内，说明绝缘状态良好；若测量值过小甚至为零，说明绝缘存在损坏；若测量值过大，说明可能存在绝缘材料的潮湿或其它故障。
总之，正确测量绝缘电阻需要合理准备，选用适当的仪器设备，并操作规范，确保测量结果的准确性和可靠性。
同时，在测量结束后，还应根据结果采取相应的措施，修复或更换有问题的绝缘部分，以确保设备和电路的安全运行。
绝缘电阻测试记录1．要求：电气线路安装后，在送电前应对所有的电气线路（包括明敷和暗敷、电缆）进行线路的绝缘电阻测试，达不到绝缘要求的严禁送电。
2．目的：通过绝缘电阻测试，检查和掌握线路敷设和电气安装的施工质量，避免发生漏电、短路等用电安全事故。
3．方法：(1)电气线路敷设中的明配线，暗配线及低压电缆均应作绝缘测试。
(2)用500V兆欧表（摇表）进行测试，测试工具应有计量检测（型号、编号、有效期）。
(3)48V以下线路及设备应与单相220V线路测试相同。
(4)测试数量必须符合设计图的回路数，即对每一个用电回路均应测试。
(5)线路测试时导线间，导线对地的绝缘电阻应大于0.5MΩ。
(6)电动机绝缘测试值应≥1MΩ。
(7)大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于0.5MΩ。
(8)认真填写绝缘电阻测试单，并请有关部门或业主验收签证。
按照规定是：低压照明线路的绝缘电阻值不小于0.5兆欧；电机动力线路的绝缘电阻值不小于1兆欧；低压电力电缆线路的绝缘电阻值不小于10兆欧；高压电力电缆线路的绝缘电阻值不小于400兆欧；灯具的绝缘电阻值不小于2兆欧；插座的绝缘电阻值不小于5兆欧。
倒闸操作原则1.停电操作必须按照开关.负荷侧刀闸.电源侧刀闸顺序依次操作,送电操作顺序与此相反. 2.拉合刀闸前,必须检查对应的开关确在断开位置. 3.设备送电操作前,需先投入该设备的控制保险,投入保护装置:设备停电操作,应在一次设备停电后,方可取下该设备的控制保险. 4.雷雨天气,不得进行户外刀闸操作. 5.若在操作过程中,发生事故或异常情况,应立即停止操作,并报告值班负责人. 6.操作过程中因防误闭锁装置故障,无法继续进行操作时,不得擅自解除防误闭锁装置,应及时汇报值班负责人,待值班负责人复查确认后,经值长同意后,方可解除防误闭琐装置,担事后必须作好详细记录,并同志检修措施前,不得触及设备,以防突然来电. 11.发生人身触电事故时,为了解救触电人,可以不经过许可立即断开有关设备的电源,但事后必须立即汇报. 12.设备检修后送电(包括热机工作)必须对一,二次设备进行全面检查,符合送电条件后,方可进行操作.13.母线的停送电应在空载下进行,送电时先送电源侧开关,后合负荷侧开关,停电时顺序相反.母线送电时母线TV和保护装置应随母线一起投入运行.母线停电后,根据母线有无工作,决定是否停用TV. 14.厂用变压器倒换操作时,应待开关指示灯亮及电流有明显变化并稳定后,方可继续进行操作.如指示灯未亮或电流无变化,则停止操作.在DCS上复位后,到就地检查开关位置正常后,方可继续操作.倒闸操作原则认知知识要求：1、电气设备的状态2、倒闸操作的一般规定。
用绝缘电阻表检测电气线路绝缘性能及查找漏电点
用万用表测电阻的方法可以发现电气线路是否有短路，由于万用表测电阻时使用的电压很低(9V)，对于电气线路在高压时的绝缘性能下降不易检测出来。
检测电气线路的绝缘性能可使用绝缘电阻表，在测量时，绝缘电阻表给被测线路施加几百伏的电压，在该高压作用下，如果被测线路电阻变小，说明线路绝缘性能差，通电会有严重的漏电。
因此当用万用表检测电气线路无短路点后，最好再用绝缘电阻表进一步检测电气线路是否存在绝缘性能下降，以消除安全隐患。
以检测图9-46所示的卫生间插座线路为例，检测时先将配电箱内的总开关QS和支路开关QS5 断开，然后用绝缘电阻表在开关QS5 之后测量 L、N、PE线之间的电阻，正常 L-N、L-PE、N-PE 的电阻均应大于0.5MΩ，如果某两线之间的电阻小于0.5MΩ，则该两线之间绝缘性能差，通电会有严重的漏电。
如果L、N线之间的电阻小于0.5MΩ，为了找出漏电点，可以将插座B中的L、N线断开(可断其中一根)，再在图示位置测量L、N线间的电阻，若测得阻值仍小于0.5MΩ，则漏电点应在测量点至插座B之间，若测得阻值大于0.5MΩ，则漏电点应在插座B之后的线路，可在该范围内进一步检查。
绝缘电阻的正确测量方法一、测试内容施工现场主要测试电气设备、设施和动力、照明线路的绝缘电阻。
二、测试仪器测试设备或线路的绝缘电阻必须使用兆欧表（摇表），不能用万用表来测试。
兆欧表是一种具有高电压而且使用方便的测试大电阻的指示仪表。
它的刻度尺的单位是兆欧，用ΜΩ表示。
在实际工作中，需根据被测对象来选择不同电压等级和阻值测量范围的仪表。
而兆欧表测量范围的选用原则是：测量范围不能过多超出被测绝缘电阻值，避免产生较大误差。
施工现场上一般是测量50 0V以下的电气设备或线路的绝缘电阻。
因此大多选用500V，阻值测量范围0----250ΜΩ的兆欧表。
兆欧表有三个接线柱：即L（线路）、E（接地）、G（屏蔽），这三个接线柱按测量对象不同来选用。
三、测试方法1、照明、动力线路绝缘电阻测试方法线路绝缘电阻在测试中可以得到相对相、相对地六组数据。
首先切断电源，分次接好线路，按顺时针方向转动兆欧表的发电机摇把，使发电机转子发出的电压供测量使用。
摇把的转速应由慢至快，待调速器发生滑动时，要保证转速均匀稳定，不要时快时慢，以免测量不准确。
一般兆欧表转速达每分钟120转左右时，发电机就达到额定输出电压。
当发电机转速稳定后，表盘上的指针也稳定下来，这时指针读数即为所测得的绝缘电阻值。
测量电缆的绝缘电阻时，为了消除线芯绝缘层表面漏电所引起的测量误差，其接线方法除了使用“L”和“E”接线柱外，还需用屏蔽接线柱“G”。
将“G”接线柱接至电缆绝缘纸上。
2、电气设备、设施绝缘电阻测试方法首先断开电源，对三相异步电动机定子绕组测三相绕组对外壳（即相对地）及三相绕组之间的绝缘电阻。
摇测三相异步电动机转子绕组测相对相。
测相对地时“E”测试线接电动机外壳，“L”测试线接三相绕组。
即三相绕组对外壳一次摇成；若不合格时则拆开单相分别摇测；测相对相时，应将相间联片取下。
四、绝缘电阻值测试标准1、现场新装的低压线路和大修后的用电设备绝缘电阻应不小于0.5ΜΩ。
