焊接外观检验标准样本

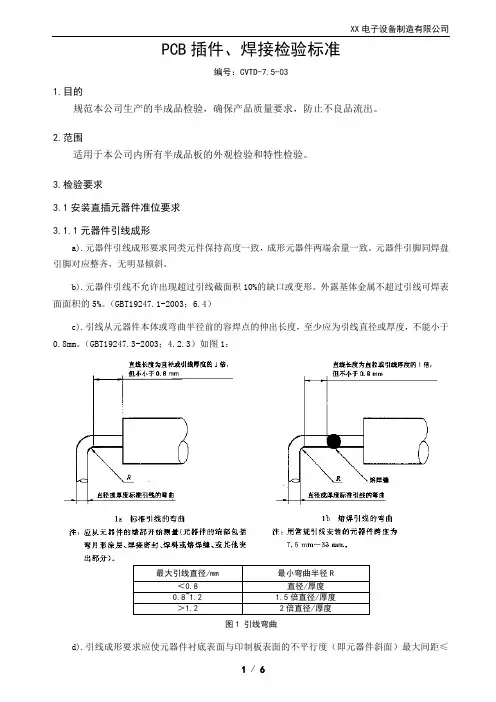

PCB插件、焊接检验标准编号：CVTD-7.5-031.目的规范本公司生产的半成品检验，确保产品质量要求，防止不良品流出。

2.范围适用于本公司内所有半成品板的外观检验和特性检验。

3.检验要求3.1安装直插元器件准位要求3.1.1元器件引线成形a).元器件引线成形要求同类元件保持高度一致，成形元器件两端余量一致。

元器件引脚同焊盘引脚对应整齐，无明显倾斜。

b).元器件引线不允许出现超过引线截面积10%的缺口或变形。

外露基体金属不超过引线可焊表面面积的5%。

（GBT19247.1-2003；6.4）c).引线从元器件本体或弯曲半径前的容焊点的伸出长度，至少应为引线直径或厚度，不能小于0.8mm。

（GBT19247.3-2003；4.2.3）如图1：图1 引线弯曲d).引线成形要求应使元器件衬底表面与印制板表面的不平行度（即元器件斜面）最大间距≤2.0mm。

（GBT19247.2-2003/IEC61191-2：1998；4.2.1）如图23.1.2元器件引线的弯曲a).元器件弯曲要求不允许延伸到密封部分内。

引线弯曲半径（R）必须大于引线标称厚度。

上、下弯曲的引线部分和安装的连接盘之间的夹角最小45°，最大为90°。

（GBT19247.2-2003/IEC61191-2：1998；4.2.2）如图2：图2b).双引线元器件独立垂直安装时，较大的侧面应垂直于印制板表面，最多倾斜15。

（GBT19247.3-2003；A.4.2）3.1.3晶体管、二极管等极性元器件的安装a).元器件要求按极性正确安装保持元器件极性标识同电路板上极性标识一致。

b).元器件比较密集的地方要求各引脚分别套上不同彩色的塑料套管，防止碰极短路。

对于一些大功率晶体管，要求固定散热片。

3.1.4集成电路的安装集成电路方向正确安装，插到低，保持两边余量一致。

不允许插错、插反。

3.1.5变压器、电解电容、热敏元器件等的安装a).对于较大的电源变压器，要求采用弹簧垫圈和螺钉固定；b).电解电容要求安装到底，不歪斜，极性安装正确。

熔合焊缝的无损检测――外观检查欧洲标准EN970：1997等同于DIN标准1 范围2 标准参考3 检验条件和设备4 人员5 目测总则6 焊前接头的目测7 焊接过程的目测8 焊后目测8.1 总则8.2 表面处理和整修8.3 轮廓和尺寸8.4 焊缝根部和表面8.5 焊后热处理9 修复焊缝的目测检查9.1 总则9.2 部分清除焊缝9.3 彻底清除焊缝9.4 检测10 检测记录附录检测装备样本（参考）此欧洲标准覆盖了金属材料的熔合焊缝的视觉检查，此检查通常是对焊缝的焊态进行，但也有例外的，例如：某一个应用标准需要或合同双方的同意，检查可以在焊接过程的其它时间段进行。

2 参考的标准此标准参考了过时的、未过时的参考文件及其他文件的一些规定。

这些参考文件在后面正文适当地方进行了引用，参考的文件随后列出，对于过时的参考文件，文件修订后，本欧洲标准进行了相应的修订和再修订，对于未过时的参考文件，本欧洲标准应用了最新版本。

EN288－2 金属材料焊接过程规范和验证——第二部分：电弧焊焊接工艺规范EN473 无损检测人员资格和认定——总则PREN 12062 焊缝的无损检测——总则EN25817 钢电弧焊连接头——缺陷质量等级指导EN30042 铝和可焊铝合金的电弧焊接头——缺陷的质量等级指导ISO 3058：1974 无损检测为辅——外观检查——低倍放大镜的选用ISO3599：1976 分辨率为0.1和0.05mm的游标规3 检测环境和设备表面亮度最小值应该是350勒克斯（亮度单位），建议用500勒克斯。

如果采取如果需要在焊接缺陷与配件之间获得好的对比和立体效果，应当增加一个附加外观检查如果存有疑问，应使用其他的表面缺陷无损检测法来进行补充。

附录A给出了检验设备的列举。

4 人员检查人员应该满足本欧洲标准的如下要求：a) 熟悉相关标准，规则和规范b) 知道所使用的焊接过程C) 视力符合EN473标准的要求，并且每12个月检查一次视力5 外观检查——总则检查的范围，应提前根据所用的标准或合同双方的约定进行确定。

焊接工艺评定报告样本1.简介2.评定目的（1）验证焊接工艺能否满足产品性能要求；（2）评估焊接工艺的稳定性和可靠性；（3）为后续生产提供参考和指导。

3.评定方法（1）实验样品：选择代表性的焊接接头或试片作为实验样品；（2）实验设备：选择适当的焊接设备和焊接材料；（3）实验参数：根据产品要求和焊接材料的特性，确定焊接电流、电压、速度等参数；（4）实验过程：按照焊接工艺要求进行焊接，并记录实验过程中的各项数据。

4.特性评估（1）外观质量：评估焊缝的外观形态、焊缝的清晰度和焊接变形等外观特征；（2）焊缝质量：检测焊缝的缺陷情况，如气孔、夹杂物、裂纹等；（3）力学性能：测试焊接接头或试片的拉伸强度、屈服强度、延伸率等力学性能指标；（4）金相分析：对焊接接头或试片进行金相组织观察和显微硬度测试，评估焊缝和热影响区的组织性能。

5.评定结果（1）根据实验数据和评估结果，评定焊接工艺的可行性和合格性；（2）若焊接接头或试片达到产品要求，并且力学性能和金相分析结果符合规定标准，则认定焊接工艺合格；（3）若焊接接头或试片存在缺陷或力学性能不满足要求，则认定焊接工艺不合格。

6.评定建议（1）对于合格的焊接工艺，建议在生产过程中继续使用，并进行合理的质量控制；（2）对于不合格的焊接工艺，建议重新调整焊接参数、选择适当的焊接材料，或者改进焊接设备，以达到产品要求。

7.结论本次焊接工艺评定的结果表明，该焊接工艺满足产品性能要求，焊接接头的外观质量良好，焊缝质量合格，力学性能和金相分析结果符合标准。

因此，建议在生产过程中继续使用该焊接工艺，并进行相应的质量控制措施，以确保焊接质量和产品性能。

以上是本次焊接工艺评定的报告内容，总字数超过1200字。

焊接探伤报告样本该文档为焊接探伤报告样本，记录了对焊接工件进行的探伤检验结果。

本报告旨在帮助分析焊接缺陷以及评估焊接接头的质量。

以下是报告的相关内容：1. 背景报告编制的焊接探伤是基于对焊接接头进行的非破坏性检测。

该焊接接头属于金属材料，采用了特定的焊接方法进行连接。

探伤目的是评估焊接接头的质量，检测焊接缺陷以及确定焊接接头的合格性。

2. 检测参数探伤的参数包括但不限于：•检测方法：超声波检测•探测仪器：超声波探伤仪•探测频率：XX MHz•探测角度：XX 度•接触介质：XX 聚乙烯膜3. 焊接接头描述焊接接头由两个金属工件通过焊接连接而成。

焊缝型式为XX型，焊缝尺寸为XX。

焊接接头的材料为XX金属。

焊接接头的尺寸为XX。

4. 探伤结果经过超声波检测，发现了以下焊接缺陷：4.1 缺陷一•类型：孔洞•位置：焊缝表面•尺寸：直径为XX，深度为XX•形态：规则形状4.2 缺陷二•类型：焊缝不良结构•位置：焊缝内部•尺寸：长度为XX，高度为XX•形态：不规则形状4.3 缺陷三•类型：裂纹•位置：焊缝边缘•尺寸：长度为XX，宽度为XX•形态：直线状5. 评价与建议根据检测结果，结合相应的焊接标准和规范，对焊接接头的质量进行评价，并提出以下建议：1.孔洞缺陷应被修复。

修复方法可以采用XX方法，确保孔洞被充分填充，并保证焊接接头的质量符合要求。

2.焊缝不良结构应通过焊接工艺优化来解决。

建议进行焊接参数的调整和焊接方法的优化，以提高焊接接头的结构完整性。

3.裂纹缺陷应得到重视。

建议对焊接接头进行补焊或其他适当的修复方法，确保裂纹得到有效修复，并避免未来的裂纹产生。

6. 结论根据对焊接接头的探伤结果和评估，本焊接接头不符合相应的质量标准和规范要求，存在孔洞、焊缝不良结构和裂纹等焊接缺陷。

为确保焊接接头的质量，需要进行相应的修复和改进，并重新进行探伤检测，直到满足质量要求为止。

以上是本份焊接探伤报告样本的所有内容，供参考使用。
