焊线外观检验标准

1．适用范围本标准适用于公司工程机械结构件焊接部分的外观检验。

2．适用范围的限制1）本标准只做为焊接部位肉眼检查的标准，对焊缝内部质量进行评定时，不适用本标准，焊缝内部质量要跟据相应的其它检查方法评定。

但是，无损检测中表面浸透探伤也可适用本标准。

2）本标准检查项目中，对图纸中明确规定的缺陷，应满足图纸要求为原则。

3）图纸中未注焊接符号处，多余进行焊接的，原则上不允许。

4）对重复缺陷的判定参考3.17）项检查项目5）对超出检查标准的焊接缺陷，应进行必要的返修，返修结束后重新进行检查。

3．焊接部外观检查项目1）焊角尺寸（LEG LENGTH）2）咬边（UNDER CUT）3）焊缝表面气孔（BEAD表面BLOW HOLE）4）焊瘤（OVER LAP）5）未焊透6）背面余高（烧穿：BURN THROUGH）7）未熔合8）裂纹（CRACK）9）弧坑（CRATER）10）焊缝连接11）电弧损伤（ARC STRIKE）12）焊缝形状13）焊脚不对称14）飞溅（SPATTER）15）连接部错边16）漏焊17）重复缺陷18）焊缝打磨4．检查标准1）焊脚尺寸a．图纸标有焊脚尺寸的焊脚尺寸公差：SPEC：+25.0%0.0%（例：焊脚为10mm时，允许值为10~12.5mm，焊脚尺寸不允许有负公差）——上述公差的情况对b项同样适用。

b．图纸未注焊脚尺寸时（单位：mm）——焊缝表面连续出现的线状或群集状气孔，与它的大小和数量无关，均判为不合格。

——点焊及弧坑气孔根据上述基准检查，对焊接下一到工序带来障碍时，不允许。

4）焊瘤（OVERLAP）5）末焊透——适用外观上可以进行检查的角焊缝及对接焊焊缝末端部位（单位mm）7）末熔合——适用于，从外观上可以检查的部位——由于母材分层引起的也适用本标准9）弧坑——弧坑裂纹不允许，需要返修10）焊缝连接12）焊缝形状——适用于图纸中标注的等角焊缝14）飞溅15）错边——与部位无关，均判为不合格。

焊接外观检验标准有哪些
要实施焊接外观检验，必须遵循钣金物件的焊接外观检验标准，它主要包括以下几条：
一、普通焊接：
1、焊缝表面多层焊晶、气孔，棱角打磨达到光滑，无明显折折未焊熔接处。

2、焊缝外形符合焊接技术卡的要求，焊缝宽度正确，低于1.5mm 的焊缝宽度，夹角≤90°，等腰三角形折边角重叠夹角≤45°。

3、熔接表面应无改变厚度，有较强的弹性，完全没有焊熔区。

4、表面应无漏焊、飞溅、滴溅、不良气泡、碳渍和其它缺陷。

5、焊接测试应达到规定的实质要求。

二、特殊焊接：
1、焊缝表面多层焊晶、气孔，棱角打磨达到光滑，无明显折折未焊熔接处。

2、钢板焊接处应无改变厚度，圆角外径和直线宽度符合设计要求。

3、表面应无漏焊、飞溅、滴溅、不良气泡、碳渍和其它缺陷。

4、填充熔焊处，完全无改变厚度，无焊熔区，且表面平滑、有光泽。

5、焊接测试应达到规定的实质要求。

- 1 -。

焊缝外观检查标准外观检验不仅是对产品最终焊缝外观寸和表面质量的检验,对产品焊接过程中的每一道焊缝也应进行外观检验,如厚壁焊件进行多层焊时，为防止前道焊道的缺陷带到了下一道，每焊完一道焊道便需进行外观检验。

焊缝外观检验分为：目视检验和尺寸检验一、焊缝的目视检验（一）目视检验的方法采用直接目视检验。

焊缝外形应均匀，焊道与焊道及焊道与基本金属之间应平滑过渡。

目视检验也称近距离目视检验，是用眼睛直接观察和分辨缺陷的形貌。

在检验过程中可采用适当的照明设施，利用反光镜调节照射角度和观察角度，或借助低倍放大镜观察。

（二）目视检验的程序应对焊接结构的所有可见焊缝进行目视检验。

（三）目视检验的项目焊接结束后，及时清理焊渣和飞溅，打磨焊道后，按下表中的项目进行检验。

目视检验若发现有裂纹、夹渣、气孔、焊瘤、咬边等不允许存在的缺陷，应清除、补焊、修磨，使焊缝表面质量符合要求。

二、焊缝外形尺寸的检验焊缝外形尺寸的检验是按图样标注尺寸或技术标准规定的尺寸对实物进行测量检验。

通常在目视检验的基础上，选择焊缝尺寸正常部位、尺寸变化的过渡部位和尺寸异常变化的部位进行测量检查，然后相互比较，找出焊缝外形尺寸变化的规律，与标准规定的尺寸对比，从而判断焊缝的外形尺寸是否符合要求。

（一）对接焊缝外形尺寸的检验对接焊缝的外形尺寸包括：焊缝的余高h、焊缝宽度c、焊缝边缘直线度f、焊缝宽度差和焊缝表面凹凸度。

焊缝的余高，焊缝宽度是重点检验的外形尺寸。

1、JB/T7949-1999《钢结构焊缝外形尺寸》就对接焊缝余高、焊缝宽度作如下规定：I形坡口对接焊缝，其焊缝宽度c=b+2a及余高应符合表二中I形焊缝的规定。

非I形坡口对接焊缝尺寸I形坡口对接焊缝尺寸非I形坡口对接焊缝，其焊缝宽度c=g+2a及余高应符合表二中非I形焊缝的规定。

焊接方法焊缝形式焊缝宽度c焊缝余高C(最小) C(最大)焊条电弧焊及气体保护焊I形焊缝b+4 b+8 平焊：0~3其余：0~4 非I形焊缝g+4 g+8对接焊缝余高和宽度的测量方法如下图：a）测较小焊缝余高b）测较大的焊缝余高c）测焊缝宽度2、焊缝边缘直线度在任意300mm连续焊缝长度内，焊缝边缘沿焊缝轴向的直线度，应符合下表中的规定。

文件编号WI-QC-QTS-08 版本/版次A/0 第4页，共35页8焊点外观质量检验判定标准8.1 少件--CR8.1.1 漏件8.1.1.1 定义：工艺要求贴装零件的部位SMT工序或DIP工序未进行贴装。

A图B图C图图解:A图与B图对比,B图红色框内漏件，C图上下两幅图对比为D2部位漏件。

B图和C图不允8.1.1.2 影响：影响产品功能。

8.1.1.3 纠正措施：二次补焊。

8.2 撞件8.2.1 定义：原本贴装零件的部位由于取板或放板不规范，撞击后导致零件脱落。

文件编号WI-QC-QTS-08版本/版次 A/0第5页，共35页8.2.2 影响：影响产品功能。

8.2.3 纠正措施：返修。

8.3 错件--CR8.3.1 定义：实际贴装的零件与要求贴装的零件不一致。

8.3.2 影响：影响或潜在影响产品功能。

8.3.3 纠正措施：返修。

图解：A 图与B 图对比，B 图红色框内有贴装过的痕迹，明显为撞击后导致零件脱落。

不允收。

图解:SMT ：A 图与B 图对比,B 图红色框内103电阻错贴成101电阻，为错件。

不允收。

DIP ：C 图中要求与实际插件不相符，不允收。

要求实际 A 图B 图C 图103103 103101文件编号WI-QC-QTS-08版本/版次 A/0第6页，共35页8.4 极反--CR8.4.1 定义：极性零件未按作业指导书或PCB 板上丝印上的极性要求进行贴装。

8.4.2 影响：烧坏元器件。

8.4.3 纠正措施：返修。

8.5 反背--MA 图解:SMT ：A 图与B 图对比,B 图红色框内J106零件极反。

不允收。

C 图实际要求A 图B 图J106+901J+要求实际D 图文件编号WI-QC-QTS-08版本/版次 A/0第7页，共35页8.5.1 定义：贴装时应该向上的面被朝下贴装。

8.5.2 影响：外观或功能不良。

8.5.3 纠正措施：返修。

8.6 立碑--CR8.6.1 定义：应该两个端子均与焊盘连接的零件只有一个端子与焊盘连接，另一个端子呈悬空状态。

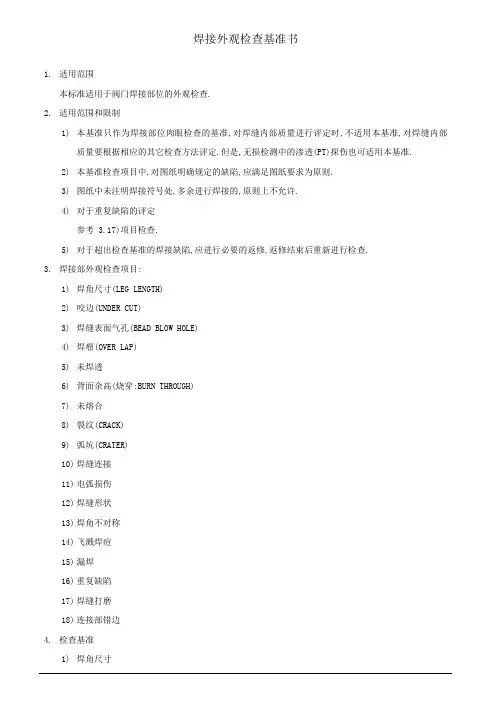

焊接外观检查基准书1.适用范围本标准适用于阀门焊接部位的外观检查.2.适用范围和限制1)本基准只作为焊接部位肉眼检查的基准,对焊缝内部质量进行评定时,不适用本基准,对焊缝内部质量要根据相应的其它检查方法评定.但是,无损检测中的渗透(PT)探伤也可适用本基准.2)本基准检查项目中,对图纸明确规定的缺陷,应满足图纸要求为原则.3)图纸中未注明焊接符号处,多余进行焊接的,原则上不允许.4)对于重复缺陷的评定参考 3.17)项目检查.5)对于超出检查基准的焊接缺陷,应进行必要的返修,返修结束后重新进行检查.3.焊接部外观检查项目:1)焊角尺寸(LEG LENGTH)2)咬边(UNDER CUT)3)焊缝表面气孔(BEAD BLOW HOLE)4)焊瘤(OVER LAP)5)未焊透6)背面余高(烧穿:BURN THROUGH)7)未熔合8)裂纹(CRACK)9)弧坑(CRATER)10)焊缝连接11)电弧损伤12)焊缝形状13)焊角不对称14)飞溅焊痘15)漏焊16)重复缺陷17)焊缝打磨18)连接部错边4.检查基准1)焊角尺寸A). 图纸有焊角尺寸的焊角尺寸公差: SPEC: +25.0%(例:焊角尺寸为10mm时,允许值为10-12.5mm),焊角尺寸步允许有负公差,上述公差的情况对B项同样适用.B)图纸未注明焊角尺寸时(mm)3）焊缝表面气孔焊缝的概念指的是，焊缝从起弧到收弧的距离焊缝表面连续出现的线状或群集状态气孔，与它的大小和数量无关，均判定不合格 点焊及弧坑气孔根据上述基准检查，对焊接下一工序带来的障碍不允许 4）焊瘤5） 未焊透适用外观上可以进行检查的角焊缝及对接焊焊缝末端部位7.未熔合8)焊接裂纹由于木材分层引起的也适用本标准9)焊缝连接10）电弧损伤11）.弧坑弧坑裂纹不允许,需要返修焊缝形状焊接形态13）. 焊脚不对称适用于对图纸中标注的等角焊缝15. 错边16）.漏焊与部位无关,均判为不合格焊接长度不足,也可视为漏焊,判定为不合格17）重复焊接18焊缝的打磨A图纸中标注的焊缝打磨,应满足图纸要求,由于打磨引起的切口打磨过度,母材损伤等,不允许使用B 图纸未注明焊缝的打磨对于焊缝打磨,原则上不允许,仅允许为了缺陷返修的焊缝及母材的打磨备注.部分内容没完善需要填充和改善。

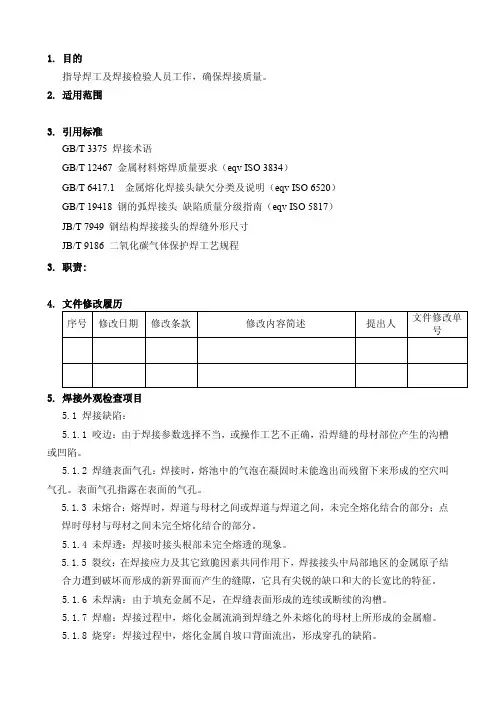

焊缝外观检验标准1、目的指导焊工及焊接检验人员工作，确保焊接质量。

2、适用范围本标准适用于钢结构件焊缝外观质量检验（自检和专检）。

3、焊接部外观检查项目3.1 焊接缺陷：3.1.1咬边：由于焊接参数选择不当，或操作工艺不正确，沿焊趾的母材部位产生的沟槽或凹陷。

3.1.2焊缝表面气孔：焊接时，熔池中的气泡在凝固时未能逸出而残留下来形成的空穴叫气孔。

表面气孔指露在表面的气孔。

3.1.3未熔合：熔焊时，焊道与母材之间或焊道与焊道之间，未完全熔化结合的部分；点焊时母材与母材之间未完全熔化结合的部分。

3.1.4未焊透：焊接时接头根部未完全熔透的现象。

3.1.5裂纹：在焊接应力及其它致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面而产生的缝隙，它具有尖锐的缺口和大的长宽比的特征。

3.1.6未焊满：由于填充金属不足，在焊缝表面形成的连续或断续的沟槽。

3.1.7焊瘤：焊接过程中，熔化金属流淌到焊缝之外未熔化的母材上所形成的金属瘤。

3.1.8烧穿：焊接过程中，熔化金属自坡口背面流出，形成穿孔的缺陷。

3.2焊缝形状缺陷：3.2.1焊缝成形差：熔焊时，液态焊缝金属冷凝后形成的焊缝外形叫焊缝成形，焊缝成形差是指焊缝外观上，焊缝高低、宽窄不一，焊缝波纹不整齐甚至没有等。

3.2.2焊脚尺寸：在角焊缝横截面中画出最大等腰三角形中，直角边的长度。

缺陷表现在焊脚尺寸小于设计要求和焊脚尺寸不等（单边）等。

3.2.3余高超差：余高高于要求或低于母材。

3.2.4错边：对接焊缝时两母材不在一平面上。

3.2.5漏焊：要求焊接的焊缝未焊接。

表现在整条焊缝未焊接、整条焊缝部分未焊接、未填满弧坑、焊缝未填满未焊完等。

3.2.6 漏装：结构件中某一个或一个以上的零件未组焊上去。

3.2.7飞溅。

3.2.8电弧擦伤。

3.3 复合缺陷：同一条焊缝或同一条焊缝同一处同时存在两种或两种以上的缺陷。

3.4 焊缝打磨。

焊缝打磨要求：打磨后焊缝符合本检验标准，焊缝圆滑过渡或焊缝与母材圆滑过渡，不允许破坏母材，其余参见《挖机结构件焊缝打磨规定》。

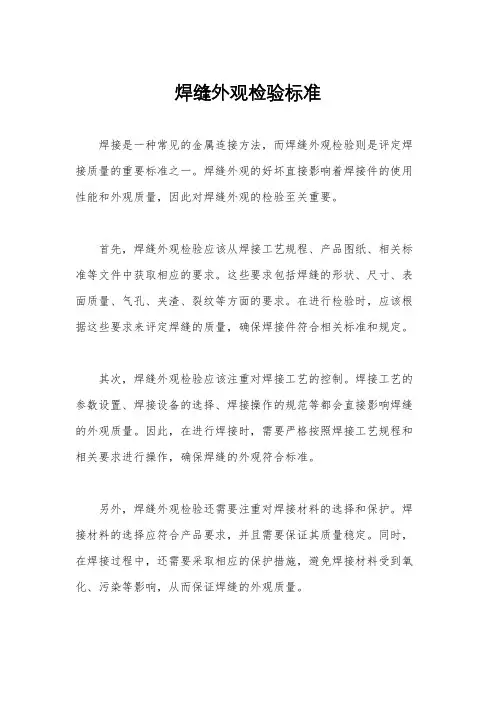

焊缝外观检验标准焊接是一种常见的金属连接方法，而焊缝外观检验则是评定焊接质量的重要标准之一。

焊缝外观的好坏直接影响着焊接件的使用性能和外观质量，因此对焊缝外观的检验至关重要。

首先，焊缝外观检验应该从焊接工艺规程、产品图纸、相关标准等文件中获取相应的要求。

这些要求包括焊缝的形状、尺寸、表面质量、气孔、夹渣、裂纹等方面的要求。

在进行检验时，应该根据这些要求来评定焊缝的质量，确保焊接件符合相关标准和规定。

其次，焊缝外观检验应该注重对焊接工艺的控制。

焊接工艺的参数设置、焊接设备的选择、焊接操作的规范等都会直接影响焊缝的外观质量。

因此，在进行焊接时，需要严格按照焊接工艺规程和相关要求进行操作，确保焊缝的外观符合标准。

另外，焊缝外观检验还需要注重对焊接材料的选择和保护。

焊接材料的选择应符合产品要求，并且需要保证其质量稳定。

同时，在焊接过程中，还需要采取相应的保护措施，避免焊接材料受到氧化、污染等影响，从而保证焊缝的外观质量。

在进行焊缝外观检验时，还需要注意对焊接件的表面清洁和处理。

焊接件的表面质量直接影响着焊缝的外观质量，因此在进行检验前，需要对焊接件的表面进行清洁和处理，确保焊缝的外观质量不受表面缺陷的影响。

最后，焊缝外观检验还需要注重对焊接工艺的记录和追溯。

在进行焊接时，需要对焊接工艺参数、焊接设备、焊接材料等进行记录，并确保这些记录能够被追溯。

这样在出现焊接质量问题时，能够及时找到问题的原因，并采取相应的措施加以解决。

综上所述，焊缝外观检验是评定焊接质量的重要标准之一，需要从焊接工艺规程、产品图纸、相关标准等文件中获取相应的要求，并严格按照要求进行操作和检验。

只有这样，才能确保焊接件的外观质量符合相关标准和规定，从而保证焊接件的使用性能和外观质量。

焊接外观检验通用标准1、目的减少焊接缺陷判定争议，明确焊接产品的外观检验及判定标准。

2、适用范围适用于公司焊接产品的外观检验和评判（客户有特别要求的按客户需求执行）。

3、引用标准《GB/T6417.1金属熔化焊接头缺陷分类及说明》《GB/T3375焊接术语》4、职责和权限1、检验过程中对焊接外观缺陷有疑问或争执，以质量管理部部长最终判定为准。

2、如本标准未涉及的项目或书面文字无法描述者，以质量管理部部长最终判定为准。

3、当本标准与客户标准冲突时，优先采用客户标准。

4、若新项目不断出现或标准中有未涉及到的内容，质量管理部应对标准进行适时修订和整理。

5、焊接检验应当以专业方式描述缺陷，只评价产品的当前实时状态。

5、检验条件1、视力要求：裸眼视力或矫正须达到视力1.0。

2、检验时间、距离：距离检查产品800mm—1000mm，观测时间30秒。

3、光照度：在自然光或60W-100W的日光灯照明条件下检验。

6、焊缝检验方法焊缝外观检验主要包含以下三种：1、肉眼观察（也叫感官检查），目前市场通用的常规检验方法。

2、关键、特殊焊道使用放大镜检验，放大倍数以5倍为限。

3、渗透探伤（仅限于检测表面开口缺陷），采用荧光染料（荧光法）或红色染料（着色法）的渗透剂的渗透作用，显示缺陷痕迹的方法。

7、焊接检验工具目视、钢直尺、水平尺、直角尺、吊线锤、卡尺、焊缝规、放大镜。

8、焊缝检验比例同一平面内，操作者自检比100%，检验员不小于30%。

9、产品检查区域划分从视觉角度共划分外观等级为：Ⅰ、Ⅱ、Ⅲ三个等级面，其具体定义为：Ⅰ级面------面对产品在其1.0m距离内所能直视的面（如左、右边板、后板）Ⅱ级面------在特定的条件下，短时间所能直视的面（如前板）。

Ⅲ级面------不能直视的面或不容易观察到缺陷的面（如货箱内）。

Ⅰ级面Ⅰ级面Ⅱ级面Ⅲ级面Ⅱ级面10、产品缺陷类别说明缺陷类别A类（严重缺陷）B类（主要缺陷）C类（次要缺陷）缺陷评判影响人身安全，车辆行车安全，车辆不可发运和交付能够导致产品发生故障或降低了产品的使用性能，或使产品失去了部份预定功能的缺陷；此类缺陷还包括，虽然对产品的功能或性能没有影响或影响不大，但是外观质量太差或客户明确表示不能接受的缺陷除A B类外，产品的质量特性与标准稍有偏差或只是外观有轻微缺点，在使用预定功能时不会实质性地降低产品的使用性能的缺陷A类产品存在对使用者的人身造成及财产安全构成威协的缺陷产品不符合国家强制性要求或国标要求缺陷会引发产品报废或安全功能失效B类客户不能接受较为明显的外观缺陷（如凹陷、撞伤、密集性气孔等）功能缺陷，产品基本功能无法实现产品或零部件的错、漏、松装，重要、关键零部件之间的干涉产品或关键零部件、关键位置的错焊、漏焊、假焊C类其他轻度缺陷（可见区域轻微外观缺陷）11、焊接缺陷名词解释1、焊缝成型差:焊缝波纹粗劣，焊缝不均匀、不整齐，焊缝与母材不圆滑过渡，焊接接头差，焊缝高低不平。

焊缝外观检查标准外观检验不仅是对产品最终焊缝外观寸和表面质量的检验,对产品焊接过程中的每一道焊缝也应进行外观检验,如厚壁焊件进行多层焊时，为防止前道焊道的缺陷带到了下一道，每焊完一道焊道便需进行外观检验。

焊缝外观检验分为：目视检验和尺寸检验一、焊缝的目视检验（一）目视检验的方法采用直接目视检验。

焊缝外形应均匀，焊道与焊道及焊道与基本金属之间应平滑过渡。

目视检验也称近距离目视检验，是用眼睛直接观察和分辨缺陷的形貌。

在检验过程中可采用适当的照明设施，利用反光镜调节照射角度和观察角度，或借助低倍放大镜观察。

（二）目视检验的程序应对焊接结构的所有可见焊缝进行目视检验。

（三）目视检验的项目焊接结束后，及时清理焊渣和飞溅，打磨焊道后，按下表中的项目进行检验。

目视检验若发现有裂纹、夹渣、气孔、焊瘤、咬边等不允许存在的缺陷，应清除、补焊、修磨，使焊缝表面质量符合要求。

二、焊缝外形尺寸的检验焊缝外形尺寸的检验是按图样标注尺寸或技术标准规定的尺寸对实物进行测量检验。

通常在目视检验的基础上，选择焊缝尺寸正常部位、尺寸变化的过渡部位和尺寸异常变化的部位进行测量检查，然后相互比较，找出焊缝外形尺寸变化的规律，与标准规定的尺寸对比，从而判断焊缝的外形尺寸是否符合要求。

（一）对接焊缝外形尺寸的检验对接焊缝的外形尺寸包括：焊缝的余高h、焊缝宽度c、焊缝边缘直线度f、焊缝宽度差和焊缝表面凹凸度。

焊缝的余高，焊缝宽度是重点检验的外形尺寸。

1、JB/T7949-1999《钢结构焊缝外形尺寸》就对接焊缝余高、焊缝宽度作如下规定：I 形坡口对接焊缝，其焊缝宽度c=b+2a 及余高应符合表二中I 形焊缝的规定。

非I 形坡口对接焊缝尺寸 I 形坡口对接焊缝尺寸 非I 形坡口对接焊缝，其焊缝宽度c=g+2a 及余高应符合表二中非I 形焊缝的规定。

对接焊缝余高和宽度的测量方法如下图：a ）测较小焊缝余高b ）测较大的焊缝余高c ）测焊缝宽度2、焊缝边缘直线度在任意300mm连续焊缝长度内，焊缝边缘沿焊缝轴向的直线度，应符合下表中的规定。

焊接外观检验标准有哪些
一、外观检验标准
1、热焊接是按电气焊接和金属接合技术。

焊接的外观必须符合图纸和技术要求。

2、焊缝外观应清晰，表面光洁，焊缝颜色一致，无气泡和气孔。

3、熔池应清晰，宽度均匀，熔池内无夹渣，芯条无渗漏。

4、焊缝内外四角抛光处理平直，焊接面积清晰，焊缝细节清晰。

5、焊缝中心线与设计线重合，两侧抛光处理完备。

二、焊接外观检验手段
1、室内检验：检查熔池形状、焊缝外观、焊缝细节是否一致。

2、模具检验：在模具上制作模型，检验焊缝外观是否满足图纸要求。

3、X光检查：X光检查可以检测焊缝缝口的完整性和焊缝内的缺陷，如气孔、裂纹和气泡等。

4、磁粉检查：磁粉检查可以检测焊缝外观和焊缝内的裂纹、脆性断裂和破损等。

5、熔敷检查：熔敷检查可以用以检测焊缝外观是否满足图纸要求，检查焊缝的宽度和厚度；还可以检查焊缝内部是否存在空洞和不完整的焊缝。

- 1 -。

焊缝外观质量检验标准焊缝外观质量检验标准是对焊接工艺的质量进行评估的重要指标。

焊接是一种常见的连接工艺，广泛应用于各种工业领域。

焊接的质量直接影响到产品的使用寿命和安全性，因此，对焊接质量的检验至关重要。

首先，焊缝的外观应该符合标准。

焊缝应该没有裂缝、气孔、夹渣等明显的缺陷。

同时，焊缝的表面应该平整光滑，没有明显的凸起或凹陷。

如果发现这些问题，应该及时进行修补或重新焊接。

其次，焊接应该符合规定的尺寸和形状。

焊缝的宽度、高度、倾斜度等应该符合设计要求。

如果焊缝的尺寸和形状不符合要求，可能会导致焊缝强度不足或者出现应力集中等问题。

另外，焊缝的颜色也是判断焊接质量的一个重要指标。

通常情况下，焊缝的颜色应该均匀一致，没有明显的色差。

如果发现焊缝的颜色不均匀或者出现色差，可能是焊接过程中温度控制不当或者焊接材料不合适。

综上所述，焊缝外观质量检验标准是对焊接质量进行评估的重要指标。

在焊接过程中，应该严格按照标准进行检验，及时发现和处理问题，保证焊接质量。

目录I。

前言II。

焊缝外观质量检验标准3.1 范围3.2 引用文件3.3 术语和定义3.3.1 可视面3.3.2 非可视面3.4 符号5.1 焊缝分类5.2 焊缝质量等级5.3 图样标记6.焊缝外观质量检验规则6.1 检验方法6.2 抽检要求6.3 检验比例7.焊缝外观质量检验项目和要求前言：本文旨在规范焊缝外观质量检验标准，以确保焊接件的质量符合要求。

焊缝外观质量检验标准：3.1 范围：本标准适用于所有焊接件的外观质量检验。

3.2 引用文件：本标准引用的文件包括相关的国家标准和行业标准。

3.3 术语和定义：3.3.1 可视面：指焊接件的外观可以直接观察到的部分。

3.3.2 非可视面：指焊接件的外观无法直接观察到的部分。

3.4 符号：本标准中使用的符号均按照相关标准规定执行。

焊缝分类及质量等级：5.1 焊缝分类：根据焊接件的形状和用途，将焊缝分为对接焊缝和角接焊缝。

焊缝外观质量检验标准
1.表观检验：焊接接头的表面应平整、光滑，无边角裂纹、麻面、焊
脚凸起等缺陷。

焊缝与母材之间应无间隙，焊道应一致，无夹杂物、气孔
等缺陷。

2.焊缝几何尺寸：对于直线焊缝，应符合设计要求，如宽度、高度等。

对于曲线焊缝，应确保连续性和一致性。

焊缝的尺寸应符合设计要求。

3.气孔和夹杂物：焊缝中的气孔、夹杂物对焊接接头的力学性能和可
靠性有很大的影响。

焊缝外观检验应注意检查气孔和夹杂物数量、大小和
分布情况，并与标准要求进行比较。

4.焊缝形貌：焊缝的形貌分为等级A、B、C三个等级，其中等级A是
最高等级，表明焊缝形貌完美；等级C为最低等级，表明焊缝形貌不合格。

焊缝形貌的评价标准通常包括焊腔、修整和隐蔽性等方面。

除了以上几个方面，焊缝外观质量检验还应根据具体应用中的特殊要求，如焊缝的耐腐蚀性能、密封性能等进行评估。

总之，焊缝外观质量检验标准是确保焊接接头质量的重要手段，通过
严格按照标准要求对焊接接头进行检验，可以保证焊接接头的力学性能和
使用寿命，提升焊接工艺的质量和可靠性。

焊缝外观质量检查要求1、检查工具：（１）焊缝检验尺（２）钢直尺2、检查方法：（1）焊工施焊完毕后，应将熔渣和两侧飞溅清理干净，进行自检，并按规定写上辨认符号，然后交检验员检验，经检验合格后，方可出厂。

（2）应对焊缝表面缺陷，如裂纹、表面气孔、咬边、弧坑和焊瘤等进行宏观检查，必要时（可疑处）用五倍以上放大镜仔细观察。

焊缝外形尺寸（焊缝宽度、宽度差、焊缝高度、高度差）应用焊接检验卡尺进行检查。

（3）测量咬边深度，用钢直尺测咬边长度。

（4）检查焊缝的错边量。

如钢板焊后产生角变形，可用钢直尺量得空隙尺寸，用三角函数计算出角变形度数（可预先计算好，列出空隙尺寸与度数的对应值）。

（5）用钢直尺从基准线量至焊缝隙中心，经测量焊缝的不直度和中心偏移量。

3、表面质量要求：（1）焊缝外观形状、尺寸、平直度应符合技术标准和设计图纸的规定。

（2）焊缝表面和热影响区不得有裂纹，未熔合、夹渣、气孔、烧穿和焊瘤。

自动焊表面不得有未焊透、咬边和凹坑。

焊缝上的熔渣和两侧的飞溅必须清除干净。

（3）焊缝与母材应圆滑过渡。

（4）Ｔ形角焊缝的焊脚尺寸应符合技术标准和设计图样要求，外形应平滑过渡。

（5）焊缝的咬边深度不得大于0.5mm，咬边的连续长度不得大于100mm，焊缝两侧咬边的总长度，不得超过该焊缝长度的15%。

（6）焊缝不得有低于母材的凹瘤，低于母材的凹瘤深度不得大于0.5mm，凹瘤的连续长度不得大于10mm，凹瘤的总长度不得大于该焊缝总长度的10%。

4、焊缝尺寸及其偏差的规定（1）平焊缝余高应≤3mm，余高差≤2mm。

（2）对接焊缝的宽度，其下限以填满焊缝坡口而不产生边缘未熔合为原则，其上限为坡口宽度加4mm。

宽度差≤3mm。

（3）焊缝的不直度不得大于３mm，且不应有明显突变，在1m长度上只允许一个Ｓ型弯曲，且弯曲度不得大于3mm。

（4）焊缝错边量应＜10%Ｓ（Ｓ为板厚）（5）角焊缝两焊脚高度差≤2mm，焊缝中心凹凸度≤1.5mm。

焊缝外观质量检验标准2013—05—012013-03-01发布目次I前言II焊缝外观质量检验标准31范围32引用文件33术语和定义33.1可视而33.2非可视而34符号35焊缝分类及质量等级35.1焊缝分类45・2焊缝质量等级45.3图样标记46焊缝外观质量检验规则46.1焊缝按对接焊缝和角接焊缝的外观质量要求分别进行检验。

46.2质量检验部门按图纸、工艺文件上规定，区分焊缝类别，根据表4和表5的要求对焊接件是否合格进行抽检。

46.3焊缝外观质星检验中不同焊缝类别的检验比例见表3：47焊缝外观质量检验项目和要求4——制定本《焊缝外观质量检验标准》目的为公司内部确定焊缝外观质量缺陷以及采取补救措施提供依据，仅供公司内部使用。

——本《焊缝外观质量检验标准》按照GB/T1.1-2009给出的规则以及参考网络上提供的公开资料起草。

——木《焊缝外观质量检验标准》将焊缝按重要度分为A、B、C、D四类焊缝，根据不同的焊缝要求，制定要求。

——使用图示和图表的方式给出标准，直观易判断。

——检验时根据所选定的类型和质量等级，检验焊缝是否合格。

——使用图样标注说明。

——本《焊缝外观质星检验标准》将焊缝外观质量缺陷分为：表而气孔、表而夹渣、飞溅、裂纹、弧坑缩孔、电弧擦伤、焊缝成形、焊缝余高、未焊满及凹坑、错边、焊瘤、咬边、焊缝沿长度方向宽窄差、焊缝宽度尺寸偏差、焊缝边缘直线度、焊缝表而凹凸、根部收缩、未焊透、未熔合、根部下塌、焊缝边缘直线度、角焊缝宽度尺寸偏差、焊缝超厚、焊缝减薄、凸度过大或凹度过大、不等边、焊脚尺寸差。

焊缝外观质量检验标准1范围木《焊缝外观质量检验标准》规定了手工电弧焊、C02气体保护焊和埋弧焊的焊缝外观质量要求。

本《焊缝外观质量检验标准》适用于产品图纸或工艺文件中无特殊要求的焊接件。

2引用文件下列文件对于本文件的应用是必不可少的，为制定本标准时所引用文件，另外参考借鉴了部分网络上的论文。

GB/T324焊缝符号表示法GB/T3375焊接术语GB/T6417.1金属熔化焊接头缺欠分类及说明GB/T19418钢的弧焊接头缺陷质量分级指南3术语和定义GB/T324、GB/T3375、GB/T6417.1、GB/T19418界定的以及下列术语和定义适用于本文件。

焊接項目線材檢驗標准編號版本
內容說明及圖示
線之絕緣皮之要求
良
線在剝皮或浸錫后﹐絕緣層要清潔﹐無刮傷﹑磨破﹑斷裂等痕跡。

基本符合
絕緣層有輕微的刮傷﹐并無其他影響。

良
絞線沾錫要均勻﹐且有光澤﹔
絞線無松散現象﹔
浸錫后無錫渣或污點現象。

單線或絞線浸錫長度為﹕1.5~2mm
(依工程需要而定﹐否則以1.5~2mm 為准)。

多芯線沾錫
1.5mm 基本符合
線浸錫后﹐少許未均勻沾錫.
不良(不符合要求)
絞線浸錫后松散。

(圖1)
浸錫后有堆錫現象。

(圖2)
浸錫不均勻﹐錫量過少。

(圖3)
(1)(2)(3)
線纏繞標准規格
180°
引線旋轉由實線起至虛線止
線在旋轉纏繞須大于180°且小于360°。

焊缝外观质量检验标准2013-05—012013—03-01发布目次目次 (I)前言 (II)焊缝外观质量检验标准 (3)1 范围 (3)2 引用文件 (3)3 术语和定义 (3)3.1 可视面 (3)3.2 非可视面 (3)4 符号 (3)5 焊缝分类及质量等级 (3)5.1 焊缝分类 (4)5.2 焊缝质量等级 (4)5.3 图样标记 (4)6 焊缝外观质量检验规则 (4)6.1焊缝按对接焊缝和角接焊缝的外观质量要求分别进行检验。

(4)6。

2质量检验部门按图纸、工艺文件上规定，区分焊缝类别，根据表4和表5的要求对焊接件是否合格进行抽检。

(4)6.3焊缝外观质量检验中不同焊缝类别的检验比例见表3: (4)7 焊缝外观质量检验项目和要求 (4)前言——制定本《焊缝外观质量检验标准》目的为公司内部确定焊缝外观质量缺陷以及采取补救措施提供依据，仅供公司内部使用.——本《焊缝外观质量检验标准》按照GB/T 1.1—2009给出的规则以及参考网络上提供的公开资料起草。

-—本《焊缝外观质量检验标准》将焊缝按重要度分为A、B、C、D 四类焊缝,根据不同的焊缝要求，制定要求.--使用图示和图表的方式给出标准，直观易判断。

——检验时根据所选定的类型和质量等级,检验焊缝是否合格。

-—使用图样标注说明.——本《焊缝外观质量检验标准》将焊缝外观质量缺陷分为：表面气孔、表面夹渣、飞溅、裂纹、弧坑缩孔、电弧擦伤、焊缝成形、焊缝余高、未焊满及凹坑、错边、焊瘤、咬边、焊缝沿长度方向宽窄差、焊缝宽度尺寸偏差、焊缝边缘直线度、焊缝表面凹凸、根部收缩、未焊透、未熔合、根部下塌、焊缝边缘直线度、角焊缝宽度尺寸偏差、焊缝超厚、焊缝减薄、凸度过大或凹度过大、不等边、焊脚尺寸差。

焊缝外观质量检验标准1 范围本《焊缝外观质量检验标准》规定了手工电弧焊、CO2气体保护焊和埋弧焊的焊缝外观质量要求.本《焊缝外观质量检验标准》适用于产品图纸或工艺文件中无特殊要求的焊接件。

焊缝外观质量检验标准 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】1.目的指导焊工及焊接检验人员工作，确保焊接质量。

2.适用范围本基准适用于所有安徽山河矿业装备股份有限公司生产的钢结构件焊缝外观检测。

3.焊接部外观检查项目焊接缺陷：咬边：由于焊接参数选择不当，或操作工艺不正确，沿焊趾的母材部位产生的沟槽或凹陷。

焊缝表面气孔：焊接时，熔池中的气泡在凝固时未能逸出而残留下来形成的空穴叫气孔。

表面气孔指露在表面的气孔。

未熔合：熔焊时，焊道与母材之间或焊道与焊道之间，未完全熔化结合的部分；点焊时母材与母材之间未完全熔化结合的部分。

未焊透：焊接时接头根部未完全熔透的现象。

裂纹：在焊接应力及其它致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面而产生的缝隙，它具有尖锐的缺口和大的长宽比的特征。

未焊满：由于填充金属不足，在焊缝表面形成的连续或断续的沟槽。

焊瘤：焊接过程中，熔化金属流淌到焊缝之外未熔化的母材上所形成的金属瘤。

烧穿：焊接过程中，熔化金属自坡口背面流出，形成穿孔的缺陷。

焊缝形状缺陷：焊缝成形差：熔焊时，液态焊缝金属冷凝后形成的焊缝外形叫焊缝成形，焊缝成形差是指焊缝外观上，焊缝高低、宽窄不一，焊缝波纹不整齐甚至没有等。

漏装：结构件中某一个或一个以上的零件未组焊上去。

复合缺陷：同一条焊缝或同一条焊缝同一处同时存在两种或两种以上的缺陷。

焊缝打磨。

焊缝打磨要求：打磨后焊缝符合本检验标准，焊缝圆滑过渡或焊缝与母材圆滑过渡，不允许破坏母材。

4.Ⅰ、Ⅱ级焊缝的划分。

掘进机所有需要超声波探伤的焊缝外观质量按Ⅰ级验收，其它焊缝按二级焊缝验收。

不允许存在Ⅲ、Ⅳ级焊缝，否则返工甚至报废，若报废须由焊接工程师确认。

5.检验方法。

本标准只作为焊接部位外观检查的标准，对焊缝内部质量进行评定时，不适用本标准，焊缝内部质量要跟据相应的其它检查方法评定。
