封隔器分类代号

2、下封隔器的位置要避开套管接箍。
3、地面试压检查各密封处，不得有泄漏， 并同时记录胶筒的扩张压力。
4、根据扩张压力选定节流器的启开压力。
5、根据井段的温度，选适用不同温度的胶 筒。
6、在加有固体颗粒的施工作业过程中，中 途不应停泵，应一次完成。
2
、 座 封 原 理
依靠与套管 的摩擦力摩 擦换向器保
（1）分类代号 用分类名称第一个汉字的汉语拼音大写字母表示。
分类名称 分类代号
自封式 Z
压缩式 Y
楔入式 X
扩张式 K
Z 自封式：封隔件外径与套管内径的过盈和压差实现密封。 Y 压缩式：轴向压缩封隔件，使封隔件直径变大实现密封。 X 楔入式：楔入件楔入封隔件，使封隔件直径变大实现密封。 K 扩张式：封隔件内腔压力使封隔件直径扩大实现密封。
Y221封隔器原理
前言
封隔器是用来封隔油套管环形空间，将油气水层分隔成互不干 扰的独立系统，导引流体按照要求在环形空间流动或隔绝，从而实 施分层开采、配注、措施、完井等目的井下装置。
根据记载最早的封隔器是美国的“种子袋”封隔器，结构简单 ，用途单一；1868年Bryson发明了裸眼封隔器。苏联研究始于20世 纪三十年代，1936年阿塞拜疆矿机研究所研制了比较完备的尾管式 封隔器，但下入深度只有300-650m。
3、座封原理
（2）上提旋转使轨道换向 的过程中摩擦换向器相对套管 壁静止。
依靠与套管 的摩擦力摩 擦换向器保
持静 止
2、座封原理
（3）摩擦换向器相对套管 壁静止，下放管柱时锥体将卡 瓦撑开，固定在套管壁上。
在锥体作 用下卡瓦 张开支撑 在套管上
固定
2、座封原理
（4）将卡瓦撑开后，锥体 停止运动，上接头继续下行压 缩胶筒变形，封隔器座封。

三)偏心配水器 以KPX-113偏心配水器为例。如图2一42所示，主要由工作筒和堵塞器组成。图 2-43为工作筒结构示意图。图2一44为堵塞器结构示意图。 偏心配水器的工作原理如下。 1、注水。正常注水时，堵塞器坐于配水器工作筒的偏置孔内。堵塞器密封段有上 下两组共四道“O”形胶圈封住偏置孔的出液槽。注入的高压水经工作筒主通道，再 经堵塞器下部的滤罩、水嘴、堵塞器密封段上的出液孔和工作筒导向主体壁上的孔 进入油、套环形空间后注入地层。 (2)捞堵塞器。将投捞器<图2一}5)的投捞头接于投捞爪的下部。投捞爪可绕轴转 动。下井前借助控制杆的下部将投捞爪收拢并锁紧。用录井钢丝绳将投捞器下入注 水管柱，直至进入配水器工作筒。然后上提投捞器到工作筒上部，投捞器上的凸轮 经过工作筒上接头时遇阻而向下转动，于是顶起控制杆，解除对投捞爪的控制，投 捞爪在压簧的作用下绕轴转动而张开。再下放投捞器，投捞器沿工作筒导向主体的 螺旋面运动，顺开口槽而下，待下放遇阻时，投捞头已捞住堵塞器的打捞杆。再上 提投捞器，堵塞器上的打捞杆拉动螺母压缩压簧而上行，于是打捞杆下端与凸轮脱 离接触，凸轮在扭簧的作用下向下转动，凸轮爪内收，堵塞器被捞出配水器工作筒， 提出地面。 (3)投堵塞器。将投捞器(图2一45)的投捞头接于投捞爪的下部。将堵塞器打捞杆 插入投捞器的投捞头，用剪钉穿进投捞头和堵塞器的打捞杆、压帽上的剪钉孔。投 捞器和堵塞 器连接好后，将堵塞器下入配水器工作筒的偏置孔内，上提投捞器，由于堵塞器的 凸轮的爪 部已卡于偏置孔下部的扩孔内，结果销钉被剪断。堵塞器的打捞杆与投捞器分离， 堵塞器留 于配水器的工作筒内，而投捞器被起出。
表7 结构特征代号
使用功能代号 使用功 能名称 使用功 能名称 测 试 CS 堵 水 DS 防 砂 FS 挤 堵 JD 桥 塞 QS 试 压裂 找窜 注 油 酸化 找漏 水 SY YL ZC ZS

封隔器1、概述：封隔器是在套管里封隔油层的重要工具。

它的主要元件是胶皮筒，通过水力或机械的作用，使胶皮筒鼓胀密封油管和套管的环形空间，把上下油层分开，达到某种施工目的，这就是封隔器的主要作用。

2、分类：封器的型式很多，按其工作原理分为八种类型，即支撑式、卡瓦式、皮碗式、水力扩张式(水力压差式)、水力自封式、水力密闭式、水力压缩式、水力机械式。

按封隔元件的工作原理分为四种，即自封式、压缩式、楔入式、扩张式。

3、编号：旧编号是用油田代号、型式代号、公称尺寸、结构代号、设计次数。

部定型油田代号型式代号适用套管公称直径结构设计产品代号代号代号大庆DQ 支撑式 1 41/2套管43/4裸眼 4胜利SL 卡瓦式 2 5、51/2、53/4套管51/4裸眼 5四川SC 皮碗式 3 65/8套管 6大港DG 水力扩张式 4 7、75/8套管73/4、71/2裸眼7华北HB 水力自封式 5 85/8套管81/2裸眼8D 江汉JH 水力密闭式 6 93/4裸眼9玉门YM 水力压缩式7 113/4裸眼11新疆XJ 水力机械式8 121/4裸眼12青海QH长庆ZQ辽河LH江苏IS河南HN吉林JL海洋HY如上述方法表达不清时可适当加用文字，例如HB671型裸眼封隔器;石油部定型产品可在油田代号前加D，如DSL151型封隔器，表示部定型的胜利油田研制的支撑式封隔器，适用127套管。

1.新编号是按封隔元件分类代号、支撑代号、座封代号、解封代号、及封隔器钢体最大外径五个参数依次排列进行编号的。

分类代号支撑方式代号座封方式代号解封方式代号钢体最大外径自封式Z 尾管 1 提放管柱 1 提放管柱 1 mm压缩式Y 单向卡瓦 2 旋转管柱 2 旋转管柱 2楔入式X 无支撑 3 自封 3 钻铣 3扩张式K 双向卡瓦 4 液压 4 液压 4锚瓦 5 下工具 5 下工具 5应用本标准时，可将油田名称加到封隔器型号的前面，特殊用途加到封隔器型号的后面。

Y221-11封隔器原理
前言
封隔器是用来封隔油套管环形空间，将油气水层分隔成互不干 扰的独立系统，导引流体按照要求在环形空间流动或隔绝，从而实 施分层开采、配注、措施、完井等目的井下装置。
根据记载最早的封隔器是美国的“种子袋”封隔器，结构简单 ，用途单一；1868年Bryson发明了裸眼封隔器。苏联研究始于20 世纪三十年代，1936年阿塞拜疆矿机研究所研制了比较完备的尾管 式封隔器，但下入深度只有300-650m。
我国的封隔器研究开始于1962年大庆采油工艺研究所研制的 475-8水力压差式封隔器。

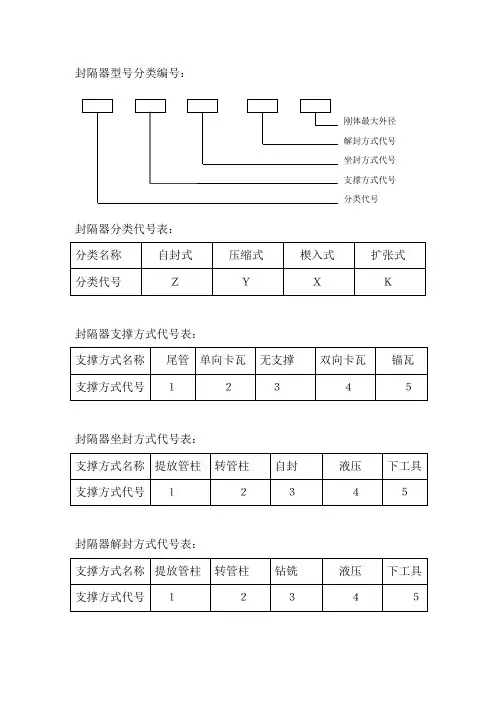

一、封隔器的代号
1、编制方法 按封隔件分类代号、封隔器支撑方式、座封方式、解封 方式代号及封隔器刚体最大外径依次排列。如：Y221-114
刚体最大外径 解封方式代号 座封方式代号 支撑方式代号 封隔件分类代号
一、封隔器的代号 2、代号说明
三、工作原理
将该封隔器随管柱一同下井，下到预定位置，从油管加液压， 通过节流器的作用在油套间形成压差，扩张胶筒，贴住套管壁， 实现密封油套环空。当撤掉油管压力后，胶筒自行收回，解封。
K344(475-8)封隔器
1.上接头 2.密封圈 3.胶筒钢碗 4.中心管 5.胶筒 6.下接头
四、注意事项：
1、封隔器下井前需用相应的通井规通井。用 套管刮削器进行刮削作业。
3、座封原理
（2）上提旋转使轨道换向 的过程中摩擦换向器相对套管 壁静止。
依靠与套管 的摩擦力摩 擦换向器保
持静 止
2、座封原理
（3）摩擦换向器相对套管 壁静止，下放管柱时锥体将卡 瓦撑开，固定在套管壁上。
在锥体作 用下卡瓦 张开支撑 在套管上
固定
2、座封原理
（4）将卡瓦撑开后，锥体 停止运动，上接头继续下行压 缩胶筒变形，封隔器座封。
