封隔器命名方式

石油课堂封隔器的命名规则及常见封隔器的使用方法和视频封隔器是用来在套管内封隔油、气、水层，实现分层开采、分层测试及进行特殊作业的井下工具。

1封隔器型号及表示方法封隔器型号及表示方法如下：分类代号：分类名称自封式压缩式楔入式扩张式分类代号Z Y X K支撑方式：支撑方式名称尾管单项卡瓦无支撑双向卡瓦锚瓦支撑方式代号 1 2 3 4 5坐封方式：坐封方式名称提放管柱转管柱自封液压下工具坐封方式代号 1 2 3 4 5解封方式：解封方式名称提放管柱转管柱钻铣液压下工具解封方式代号 1 2 3 4 52Y111封隔器用途Y111封隔器是靠尾管支撑，管柱重量加压密封，无卡瓦，下放管柱坐封，上提管柱解封的压缩式封隔器。

与卡瓦封隔器及配套工具组成分层采油、测试、找水、堵水、酸化等工艺管柱，用于分层卡堵水、找水和试油等。

结构图Y111封隔器结构示意图1-上接头；2-顶胶环；3-胶筒；4-隔环；5-中心管；6-顶胶环；7，8-胶圈；9-限位环；10-承压接头主要技术参数参数型号Y111-102 Y111-114 Y111-150总长，mm 725 790 1040最大外径，mm 102 114 150内通径，mm 50 62 78坐封载荷，KN 60-80 80-100 100-120工作温度，℃120 120 120工作压力，MPa 15/25 15/25 15/25适用套管内径，mm127 139.7 177.8 胶筒型号YS100-12-15/25 YS113-12-15/25 YS146-12-15/25 工作原理将该工具支撑在井底或其他卡瓦封隔器之上，下放管柱，在一定管柱重量作用下使上接头、中心管等一起下行压缩胶筒，使胶筒外径变大，封隔油套环空空间。

在解封时，可直接上提管柱，释放胶筒即解封。

使用方法坐封时，Y111封隔器下到设计位置后，下放管柱保持60-80KN 的下压力，封隔器坐封；解封时，上提管柱，胶筒回缩即解封。

封隔器型号编制方法
（1）编制方法
按封隔器分类代码、固定方式代号、坐封方式代号、解封方式代号以及封隔器刚体最大外径、工作温度/工作压差六个参数依次排列，进行型号编制。

（2）代号说明
①分类代号：用分类名称第一个汉字的汉语拼音大写字母表示，组合式用各式的分类代号组合表示。

分类名称自封式压缩式扩张式组合式
分类代号Z Y K 用各式的分类代号组合
表示
②固定方式代号：用阿拉伯数字表示。

固定方式名称尾管支撑单向卡瓦悬挂双向卡瓦锚瓦
固定方式代号12345
③坐封方式代号：用阿拉伯数字表示。

坐封方式名称提放管柱转动管柱自封液压下工具热力坐封方式代号123456
④解封方式代码：用阿拉伯数字表示。

解封方式名称提放管柱转动管柱钻铣液压下工具热力解封方式代号123456
长庆油田油井完井主要应用了Y111、Y221、Y211、Y341、Y141、Y453、Y445等封隔器类型；水井完井主要应用了K344、Y341、Y342封隔器等类型；气井完井主要应用Y344、Y443、Y241等封隔器；压裂主要应用了K344、Y344、Y241、Y341等封隔器类型。

精品文档
.

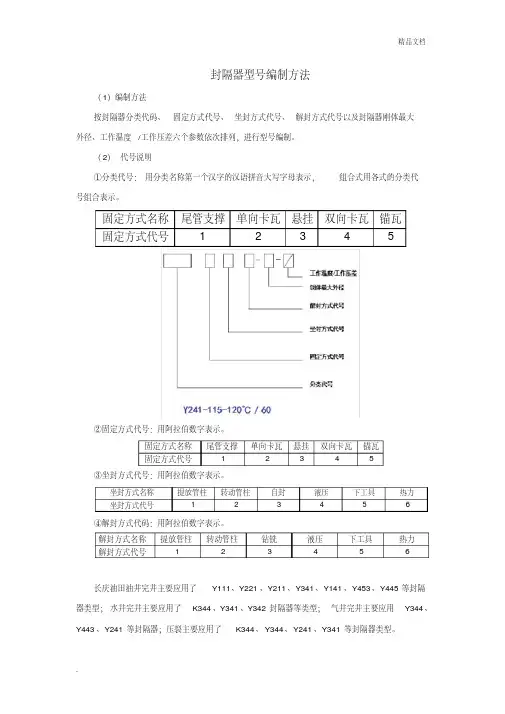

封隔器型号编制方法
（1）编制方法
按封隔器分类代码、固定方式代号、坐封方式代号、解封方式代号以及封隔器刚体最大
外径、工作温度/工作压差六个参数依次排列，进行型号编制。

（2）代号说明
①分类代号：用分类名称第一个汉字的汉语拼音大写字母表示，组合式用各式的分类代
号组合表示。

固定方式名称尾管支撑单向卡瓦悬挂双向卡瓦锚瓦
固定方式代号12345
②固定方式代号：用阿拉伯数字表示。

固定方式名称尾管支撑单向卡瓦悬挂双向卡瓦锚瓦
固定方式代号12345
③坐封方式代号：用阿拉伯数字表示。

坐封方式名称提放管柱转动管柱自封液压下工具热力
坐封方式代号123456
④解封方式代码：用阿拉伯数字表示。

解封方式名称提放管柱转动管柱钻铣液压下工具热力
解封方式代号123456
长庆油田油井完井主要应用了Y111、Y221、Y211、Y341、Y141、Y453、Y445等封隔器类型；水井完井主要应用了K344、Y341、Y342封隔器等类型；气井完井主要应用Y344、Y443、Y241等封隔器；压裂主要应用了K344、Y344、Y241、Y341等封隔器类型。

封隔器
封隔器Packer 是指用来密封管柱（或裸眼井壁）与管柱之间环空，隔离目的层段，控制注入或采出流体，并能承受压差的井下工具。

（位于射孔井段的顶端）
封隔器封隔件实现密封的方式进行分类。

自封式：靠封隔件外径与套管内径的过盈和工作压差实现密封的封隔器。

压缩式：靠轴向力压缩封隔件，使封隔件外径变大实现密封的封隔器。

扩张式：靠径向力作用于封隔件内腔，使封隔件外径扩大实现密封的封隔器。

组合式：由自封式、压缩式、扩张式任意组合实现密封的封隔器。

Mechanical packer
Packer. There are many types and designs of packer in common use in oil and gas operations. In each case, the principal function is to isolate the annulus from the tubing conduit to enable controlled production, injection or treatment. The mechanical packer shown here is used to isolate zones during stimulation treatments.。

4.1.1封隔器的分类及型号编制⑴封隔器的分类封隔器封隔件实现密封的方式进行分类。

自封式：靠封隔件外径与套管内径的过盈和工作压差实现密封的封隔器。

压缩式：靠轴向力压缩封隔件，使封隔件外径变大实现密封的封隔器。

扩张式：靠径向力作用于封隔件内腔，使封隔件外径扩大实现密封的封隔器。

组合式：由自封式、压缩式、扩张式任意组合实现密封的封隔器。

⑵封隔器型号编制编制方法：按封隔器分类代号、固定方式代号、坐封方式代号、解封方式代号及封隔器钢体最大外径、工作温度/工作压差六个参数依次排列，进行型号编制，其形式如下：SHAPE \* MERGEFORMAT图8代号说明：分类代号：用分类名称第一个汉字的汉语拼音大写字母表示，组合式用各式的分类代号组合表示。

见表2。

表2 分类代号固定方式代号：用阿拉伯数字表示，见表3。

表3 固定方式代号坐封方式代号：用阿拉伯数字表示，见表4。

表4 坐封方式代号解封方式代号：用阿拉伯数字表示，见表5。

表5 解封方式代号钢体最大外径：用阿拉伯数字表示，单位为毫米(mm)。

工作温度：用阿拉伯数字表示，单位为摄氏度(℃)。

工作压差：用阿拉伯数字表示，单位为兆。

4.2常用分层注水工具的结构、原理4.2.1封隔器随着现场井况的变化，封隔器也随之逐步改进，形成了多种多样的、满足各种条件的封隔器。

但其最基本的原理都是相通的。

下面介绍几种最基本的封隔器的结构和原理。

⑴Y211封隔器①结构：见图9。

图9 Y211封隔器1-上接头2-调节环3-“O”型圈4-边胶筒5-隔环6-中胶筒7-中心管8-楔形体帽9-档环10-防松螺钉11- 楔形体12-防松螺钉13-限位螺钉14-卡瓦15-大卡瓦档环16-固定螺钉17-连接环18-小卡瓦档块19-防松螺钉20-护罩21-弹簧22-锁环套23-档球套24-档球25-顶套26-扶正体27-压环28-摩擦块29-压簧30-限钉压环31-滑环32-轨道销钉33-防松螺钉34-下接头②工作原理：坐封：按所需坐封高度上提管柱后下放管柱，由件26～30组成的扶正器依靠弹簧29的弹力造成摩擦块28与套管壁的摩擦力，扶正器则沿中心管7轨迹槽运动，轨道销钉32从原来的短槽上死点A经过B到达长槽上死点C的坐封位置。

中国石化封隔器采购技术规范总则本规范是为做好中国石化封隔器的采购工作，统一中国石化行业封隔器采购技术要求，特制订本技术规范。

本技术规范适用于中国石化集团公司各下属企业及中国石化股份公司各分公司的封隔器采购。

1.范围本规范规定了油气田用封隔器的基本参数，制造要求，性能试验，检验，使用，标志、包装、运输和贮存等。

本规范适用于油气田用各种封隔器2.规范性引用文件下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

GB/T 8162-1987 结构用无缝钢管GB/T 9253.1-1988 石油钻杆接头螺纹GB/T 9253.3-1988 石油油管螺纹HG/T 2701-1995 油气田用压缩式（YS）封隔器胶筒HG/T 2702-1995 油气田用扩张式（KZ）封隔器胶筒3.定义3.1封隔件：直接起封隔井内工作管柱与井筒内壁环形空间作用的封隔器部（零）件。

3.2坐封：按给定的方法和载荷，使封隔件始终处于工作状态。

3.3解封：按给定的方法和载荷，解除井下工具的工作状态。

3.4丢手：按给定的方法和载荷，使井下工具和下井管柱脱开。

3.5坐封载荷：封隔器坐封时所需的外加载荷。

3.6解封载荷：井下工具解封时所需的外加载荷。

3.7工作压力：封隔器坐封后，封隔件两端所能承受的最大压力差值。

当封隔件上端的压力大于封隔件下端的压力时，称为工作压力（上），当封隔件下端的压力大于封隔件上端的压力时，称为工作压力（下）。

3.8坐封压力：从封隔器中心管施加压力（可预先投入钢球等辅助工具），使封隔器坐封，其最大压力值为坐封压力。

3.9坐封力：从封隔器上接头施加轴向力，使封隔器坐封，其轴向力最大值为坐封力。

3.10坐封扭矩：从封隔器上接头施加扭矩，使封隔器坐封，其扭矩最大值为坐封扭矩。

3.11丢手力：从井下工具上接头施加轴向力，使工具丢手，其轴向力最大值为丢手力。

3.12丢手压力：从井下工具中心管内施加压力（可预先投入钢球等辅助工具），使井下工具丢手，其压力最大值为丢手压力。
