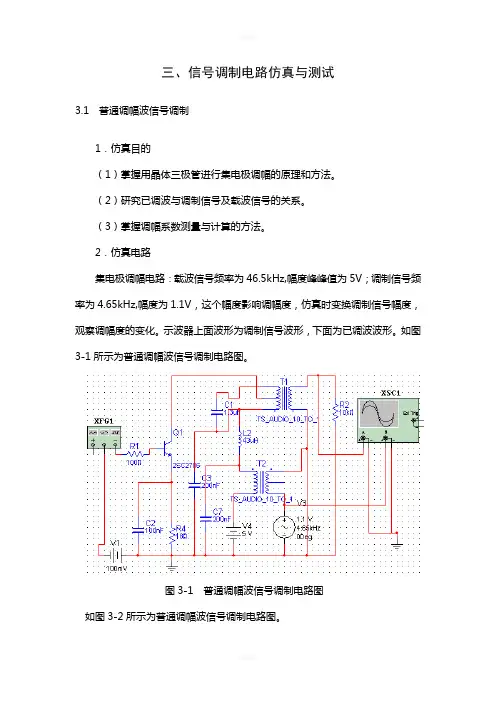

三、信号调制电路仿真与测试3.1 普通调幅波信号调制1．仿真目的（1）掌握用晶体三极管进行集电极调幅的原理和方法。
（2）研究已调波与调制信号及载波信号的关系。
（3）掌握调幅系数测量与计算的方法。
2．仿真电路集电极调幅电路：载波信号频率为46.5kHz,幅度峰峰值为5V；调制信号频率为4.65kHz,幅度为1.1V，这个幅度影响调幅度，仿真时变换调制信号幅度，观察调幅度的变化。
示波器上面波形为调制信号波形，下面为已调波波形。
如图3-1所示为普通调幅波信号调制电路图。
图3-1 普通调幅波信号调制电路图如图3-2所示为普通调幅波信号调制电路图。
图3-2 普通调幅波信号波形图3．测试内容（1）测试丙类功放工作状态与集电极调幅的关系。
（2）观察调幅度、观察改变调幅度输出波形变化情况并计算调幅度。
3.2 FM调频波信号调制1．仿真目的（1）掌握变容二极管调频电路的原理。
（2）了解调频电路的调制特性及测量方法。
（3）观察调频波波形，观察调制信号振幅对频偏的影响。
（4）观察寄生调幅现象，了解其产生及消除的方法。
2．仿真电路调频波：从示波器上看到的波形频率变化不明显，从频率计（XFC1）可看出频率不停变化。
载波信号80kHz，调制信号3kHz，从示波器看不出明显的调频波频率的变化。
调频广播载波频率范围是（88~108）MHz，低频调制信号最高20kHz,从载波波形也看不出频率的变化。
如图3-3所示为FM调频信号调制电路图。
如图3-4所示为FM调波信号波形图。
图3-3 FM调频波信号调制电路图图3-4 FM调频波信号波形图3．测试内容（1）测试变容二极管的静态调制特性，即拿掉1V，保留直流电压3V，观察03V以及取其它值时振荡频率的变化，这时的振荡器属于压控振荡器。
（2）任务：①观察调频波波形。
②观察调制信号振幅对频偏的影响。
③观察寄生调幅现象。
