结构选型论文罗马小体育宫(DOC)

空间薄壁结构实例分析
——罗马小体育宫
建筑形式

小体育宫平面为圆形，直径60米， 屋顶是一球形穹顶，在结构上与看台 脱开。穹顶的上部开一小圆洞，底下 悬挂天桥，布置照明灯具，洞上再覆 盖一小圆盖。穹顶宛如一张反扣的荷 叶。小体育宫的外形比例匀称，小圆 盖、球顶、丫形支撑、“腰带”等各 部分划分得宜。小圆盖下的玻璃窗与 球顶下的带形窗遥相呼应，又与屋顶、 附属用房形成虚实对比。“腰带”在 深深的背景上浮现出来，既丰富了层 次，又产生尺度感。丫形斜撑完全暴 露在外，混凝土表面不加装饰，显得 强劲有力，表现出体育所特有的技巧 和力量，使建筑获得强烈的个性。
支座环

支座环是圆顶结构中很重要的组成部分。它是 圆顶结构保持几何不变的保证，其功能就像拱 式结构中的拉杆一样，可有效的阻止圆顶在竖 向荷载作用下的破坏，保证壳体基本上处于受 压的状态，并实现结构的空间平衡。罗马小体 育宫中支座环采用钢筋混凝土梁，其拉力全部 由钢筋承担。

球顶由1620块用钢 丝网水泥预制的菱 形槽板拼装而成， 板间布置钢筋现浇 成“肋”，上面再 浇一层混凝土，形 成整体兼作防水层。
圆顶球壳

罗马小体育宫主 体建筑采用圆顶 扁球壳结构。主 要由壳身、支座 环、下部支承构 件三部分组成。
壳身
支座 环 下部 支承 构件
Y行支座
罗马小体育宫通过壳体四周沿着切线方向的直线 形、 Y形或叉形斜柱，把推力传给基础 或通过沿壳缘切线 方向的单式或复式 斜拱，把经向推力集中起来传给 基础在平面上，斜柱、斜拱可按正多边形布置，以便 与建筑平面相协调在立面上，斜柱、斜拱可与建筑围 护及门窗重合布置，也可暴露在建筑物的外面，以取 得较好的建筑立面效果。这种结构方案清新、明朗， 既表现了结构的力量与作用，又极富装饰性。但倾斜 的柱脚或拱脚将使基础受到水平推力的作用 。

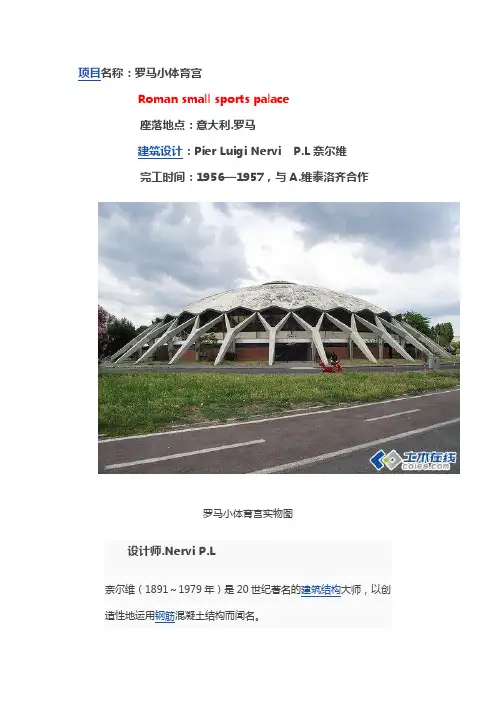

项目名称：罗马小体育宫Roman small sports palace座落地点：意大利.罗马建筑设计：Pier Luigi Nervi P.L奈尔维完工时间：1956—1957，与A.维泰洛齐合作罗马小体育宫实物图设计师.Nervi P.L奈尔维（1891～1979年）是20世纪著名的建筑结构大师，以创造性地运用钢筋混凝土结构而闻名。

他最知名的代表作之一，就是罗马小体育宫。

他把钢筋混凝土肋型球壳的肋网统一组织成一幅葵花图案，使整个天棚变成了一件绚丽多彩的艺术品。

外部像巨人推举起屋顶的Y型柱，给人以力量与进取的强大激励。

这座小体育宫是为1960年罗马奥林匹克运动会而建。

圆形屋盖直径60m，由1620块钢筋混凝土预制菱形构件组合而成，构件最薄的地方仅有25mm厚，力学上合理，施工方便。

这种整体装配建筑形式小体育宫平面为圆形，直径60米，屋顶是一球形穹顶，在结构上与看台脱开。

穹顶的上部开一小圆洞，底下悬挂天桥，布置照明灯具，洞上再覆盖一小圆盖。

穹顶宛如一张反扣的荷叶。

小体育宫的外形比例匀称，小圆盖、球顶、丫形支撑、“腰带”等各部分划分得宜。

小圆盖下的玻璃窗与球顶下的带形窗遥相呼应，又与屋顶、附属用房形成虚实对比。

“腰带”在深深的背景上浮现出来，既丰富了层次，又产生尺度感。

丫形斜撑完全暴露在外，混凝土表面不加装饰，显得强劲有力，表现出体育所特有的技巧和力量，使建筑获得强烈的个性。

从建筑外部看，36个沿圆周布置的Y形支撑承上启下，波浪起伏，结构清新、明朗、欢快、优美。

从建筑内部看，结构构件的布置协调而有韵律，形成了一幅绚丽的艺术图案，极富于装饰性。

结构分析罗马奥林匹克小体育宫为钢筋混凝土网状扁球壳结构。

球壳直径为59.13m，葵花瓣似的网肋，把力传到斜柱顶，斜柱的倾角与壳体边缘径向切线方向一致，把推力传入基础，结构轻巧且受力合理。

该结构采用装配整体式叠合结构，1620块预制钢丝网水泥菱形构件既作为现浇壳身的模板，又与不超过100mm厚的壳身现浇层共同工作。

论文建筑结构选型双曲抛物面扭壳结构学号：111064125姓名：王冲班级： 11建筑学2指导老师：吕小彪双曲抛物面扭壳结构摘要本文将主要介绍双曲抛物面扭壳的结构组成和组合形式，以及我们做的简易的双曲抛物面扭壳的结构模型，还有一个实际的案例分析，双曲抛物面扭壳结构具有利于排水、防止渗漏、减轻自重、节约材料、受力性能较好、刚度较大、造型优美等优点。

案例分析为华南理工大学体育馆，该馆采用预应力钢筋混凝土双曲抛物面组合扭壳，组合扭壳由四片扭壳组成，支乘于周边边缘构件和两榀正交拱架上，分析表明：扭壳的控制荷载为竖向荷载，风荷载和地震作用影响较小，设计时可不予考虑；施加预压应力可达到控制壳体拉应力、确保结构耐久性的目的，但过大的预压力会降低壳体的局部稳定性；拱架落地点宜设置预应力拉杆平衡壳体支座的巨大水平推力、控制支座位移；采取合理的施工顺序和措施可减少壳体混凝土收缩的不利影响。

关键词：双曲抛物面模型体育馆AbstractThis article will mainly introduces hyperbolic paraboloid torsional shell structure and combination form, and we do the simple structure model of the hyperbolic paraboloid shell twisting, there will be an actual case analysis, hyperbolic paraboloid torsional shell structure with good drainage, prevent leakage, reduce weight, saving material, good mechanical performance, stiffness big, beautiful modelling, etc.Case analysis for the south China university of technology gymnasium, library using prestressed reinforced concrete hyperbolic paraboloid combined torsion shell, combined torsional shell is composed of four pieces of torsional shell, bearing on the surrounding edge artifacts and two common orthogonal arch frame, the analysis shows that the torsional shell control load for vertical load, wind load and earthquake action is affected, can not be considered when designing;Exerted tensile stress and compressive stress to control shell to ensure that the purpose of the structure durability, but too much pressure will reduce the shell advance local stability;Archfall where appropriate prestressed bars balance shell huge horizontal thrust bearing, control of displacement;Take reasonable construction sequence and measures can reduce the negative impact of the shell shrinkage of concrete.Key words: hyperbolic paraboloid torsional model gym一：双曲抛物面扭壳的结构组成和形式双曲抛物面扭壳结构有壳板和边缘构件组成。
