实验四++直流并励电动机

实验二直流并励电动机1.掌握用实验方法测取直流并励电动机的工作特性和机械特性。

2.掌握直流并励电动机的调速方法。

1.什么是直流电动机的工作特性和机械特性？答：工作特性：当U = UN ， Rf+ rf= C时，η, n ,T分别随P2变；机械特性：当U = UN ， Rf+ rf= C时， n 随 T 变；2.直流电动机调速原理是什么？答：由n=(U-IR)/Ceφ可知，转速n和U、I有关，并且可控量只有这两个，我们可以通过调节这两个量来改变转速。

即通过人为改变电动机的机械特性而使电动机与负载两条特性的交点随之改变，从而到达调速的目的。

1.工作特性和机械特性保持U=UN和If=IfN不变，测取n=f(Ia)及n=f(T2)。

2.调速特性(1)改变电枢电压调速保持U=UN、If=IfN=常数，T2=常数，测取n=f(Ua)。

(2)改变励磁电流调速保持U=UN，T2 =常数，R1 =0，测取n=f(If)。

(3)观察能耗制动过程四．实验设备及仪器1．MEL-I系列电机教学实验台的主控制屏。

2．电机导轨及涡流测功机、转矩转速测量〔MEL-13〕、编码器、转速表。

3．可调直流稳压电源〔含直流电压、电流、毫安表〕4．直流电压、毫安、安培表〔MEL-06〕。

5．直流并励电动机。

6．波形测试及开关板〔MEL-05〕。

S 〔2〕测取电动机电枢电流I a 、转速n 和转矩T 2，共取数据7-8组填入表1-8中表1-8 U =U N =220V I f =I f N =A K a = Ω 2．调速特性〔1〕改变电枢端电压的调速表1-9 I〔2〕改变励磁电流的调速一7接线：直流电机电枢fMEL-09〕MEL-03中两Ω电阻并联。

刀双掷开关〔MEL-05〕六．注意事项1．直流电动机起动前, 测功机加载旋钮调至零. 实验做完也要将测功机负载钮调到零，否则电机起动时，测功时机受到冲击。

2．，在实验过程中要除去零误差。

3．为安全起动, 将电枢回路电阻调至最大, 励磁回路电阻调至最小。

直流电动机实验报告电机实验报告课程名称：______电机实验_________指导老师：___ _____成绩：__________________实验名称：_______直流并励电动机___________实验类型：________________同组学生姓名：一、实验目的和要求1.掌握用实验方法测取直流并励电机的工作特性和机械特性。

2.掌握直流并励电机的调速方法。

二、主要仪器设备D17直流并励电动机，测功机，实验工作台三、实验步骤与内容1.记录名牌数据：额定电压220V，额定电流1.1A，额定功率185W，额定转速1600r/min，额定励磁电流 <0.16A特性和机械特性<1> 电动机启动前，将R1最大，Rf调至最小，测功机常规负载旋钮调至零，直流电压调至零，各个测量表均调至最大量程处。

<2> 接通实验电路，将直流电压源调至25伏左右，在电动机转速较慢的情况下，判断其转向是否与测功机上箭头所示方向一致。

若不一致，则将电枢绕组或励磁绕组反接。

<3> 将R1调至零，调节直流电压源旋钮，使U=220V，转速稳定后将测功机转矩调零。

同时调节直流电源旋钮，测功机的加载旋钮和电动机的磁场调节电阻Rf，使U=UN=220V，I=IN=1.1A，n=nN=1600r/min，记录此时励磁电流If，即为额定励磁电流IfN。

<4> 在保持U=UN=220V，If=IfN=0.071A及R1=0不变的条件下，逐次减小电动机的负载，测取电动机输入电流I，转速n和测功机转矩M，其中必要测量额定点和空载点。

<5> 根据公式 P2=0.105*n*M2，P1=U*I η= P2/ P1*100% Ia=I-IfN, 计算出Ia、P2、η4.调速特性（1）改变电枢端电压的调速<1> 直流电动机启动后，将电枢调节电阻R1调至0，同时调节测功机、直流电源及电阻Rf，使U=UN=220V，M2=500mN.m，If=IfN=0.071A<2> 保持此时的M2和If=IfN，逐次增加R1的阻值,即降低电枢两端的电压Ua，测取Ua，n, I （2）改变励磁电流的调速<1> 直流电动机启动后，将电阻R1和Rf调至0，同时调节测功机、直流电源，使电动机U=UN=220V，M2=500mN.m。

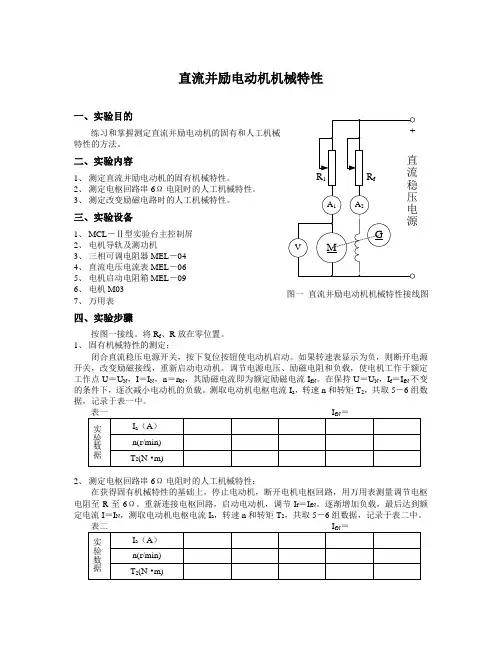

直流并励电动机机械特性一、实验目的练习和掌握测定直流并励电动机的固有和人工机械特性的方法。

二、实验内容1、 测定直流并励电动机的固有机械特性。

2、 测定电枢回路串6Ω电阻时的人工机械特性。

3、 测定改变励磁电路时的人工机械特性。

三、实验设备1、 MCL －Ⅱ型实验台主控制屏2、 电机导轨及测功机3、 三相可调电阻器MEL －044、 直流电压电流表MEL －065、 电机启动电阻箱MEL －096、 电机M037、 万用表四、实验步骤按图一接线。

将R f 、R 放在零位置。

1、 固有机械特性的测定：闭合直流稳压电源开关，按下复位按钮使电动机启动。

如果转速表显示为负，则断开电源开关，改变励磁接线，重新启动电动机。

调节电源电压、励磁电阻和负载，使电机工作于额定工作点U ＝U N ，I ＝I N ，n ＝n N ，其励磁电流即为额定励磁电流I fN 。

在保持U ＝U N ，I f ＝I fN 不变的条件下，逐次减小电动机的负载。

测取电动机电枢电流I a ，转速n 和转矩T 2，共取5－6组数据，记录于表一中。

2、 测定电枢回路串6Ω电阻时的人工机械特性：在获得固有机械特性的基础上，停止电动机，断开电机电枢回路，用万用表测量调节电枢电阻至R 至6Ω。

重新连接电枢回路，启动电动机，调节I f ＝I fN 。

逐渐增加负载，最后达到额定电流I ＝I N ，测取电动机电枢电流I a ，转速n 和转矩T 2，共取5－6组数据，记录于表二中。

图一 直流并励电动机机械特性接线图3、 测定改变励磁电路时的人工机械特性：去掉负载，将R 调到零位置，调节R f 使电动机转速为1800r/min ，记录I f 值。

逐渐增加负载，最后达到额定电流I N ，测取电动机电枢电流I a ，转速n 和转矩T 2，共取5－6组数据，记录于表三中。

表二I fN ＝五、实验报告1、 实验目的2、 实验设备3、 实验线路及数据4、 根据测量数据，通过计算，画出三种情况下的机械特性曲线n ＝f （T 2）于同一坐标系上。

F 实验一直流电动机起动实验一、实验目的理解直流电机的工作原理，测试直流电动及直接起动的波形。

说明负载转矩、转速、电流、电磁转矩之间为何具有相应的对应关系。

二、实验的主要内容仿真一台直流并励电动机的起动过程。

电动机参数为: PN =17kW, UN=220V, n0= 3000r/min,电枢回路电阻Ra=0. 0870，电枢电感La =0. 0032H，励磁回路电阻R =181.50,电机转动惯量J=0.76 kg •m2。

三、实验的基本原理直流电动机刚与电源接通的瞬间，转子尚未转动起来时，他励和串励电动机的电枢电流以及并励和复励电动机的输入电流称为起动电流，这时的电磁转矩称为起动转矩。

一般情况下，在额定电压下直接起动时，起动电流可达电枢电流额定值的10~20倍，起动转矩也能达到额定转矩的10~20倍，这样的起动电流是换向所不允许的，而且过大的起动转矩会使电动机和它所拖动的生产机械遭受突然的巨大冲击，以致损坏传动机械和生产机械。

由此可见，除了额定功率在数百瓦以下的微型直流电动机，因电枢绕组导线细、枢电阻大以及转动惯量又比较小，可以直接起动以外，一般的直流电动机是不允许采用直接起动的。

四、实验步骤1)建立并激电动机的仿真模型:直流电动机DCmotor 的电枢和励磁并联后由直流电源DC 供电，用Step 模块给定电动机的负载转矩，在DCmotor 的m 端连接了Demux 模块,将m 端输出的4 个信号分为4 路，以便通过示波器Scope观察，m 端输出的转速单位为rad/s,这里使用了一个放大器(Gain), 将rad/s 转换为习惯的r/min,变换系数为:k=60/2π =9.55。

2)计算电动机参数:励磁电流励磁电感在恒定磁场控制时可取“0”电枢电阻电枢电感估算R a=0.08703)设置仿真参数:在Simulation 菜单栏下选择Simulation parameters, 设置仿真参数，仿真时间取ls,在0. 5s 时加额定负载,仿真算法取ode45,点击菜单栏中的“➢”按钮启动仿真。
