直流他励电动机实验

他励直流电动机降压启动实验报告实验目的：本实验旨在通过使用励磁直流电动机降压启动的方法，探究直流电动机降压启动的原理和过程，并分析实验结果，验证理论知识。

实验原理：励磁直流电动机降压启动是利用励磁直流电动机的特性，在电动机运行初期降低电源电压，以减小电动机起动过程中的起动电流，达到安全启动电动机的目的。

其原理是通过减小电动机的励磁磁通，降低电动机的反电动势，从而降低电动机的起动电流。

实验步骤：1. 将励磁直流电动机与电源连接，调节电源电压为额定电压。

2. 打开电源，观察电动机的启动情况。

记录电动机启动时的电流和电压数值。

3. 在电动机启动过程中，逐渐降低电源电压，直至电动机能够平稳启动。

记录此时的电流和电压数值。

4. 关闭电源，结束实验。

实验数据与结果分析：通过实验观察和记录，我们得到了电动机在不同电源电压下的启动电流和电压数据。

根据实验数据，我们可以绘制电动机启动电流随电源电压变化的曲线图。

根据实验数据和曲线图的分析，可以得出以下结论：1. 随着电源电压的降低，电动机的启动电流逐渐减小。

2. 当电源电压降至一定程度，电动机可以平稳启动。

3. 通过降压启动，可以有效减小电动机起动过程中的起动电流，降低对电网的影响。

实验总结：本实验通过使用励磁直流电动机降压启动的方法，探究了直流电动机降压启动的原理和过程。

实验结果验证了理论知识，并得出了一些有益的结论。

通过这个实验，我们深入理解了励磁直流电动机的工作原理，并了解到降压启动对于减小电动机起动电流的重要性。

同时，我们也了解到了实际应用中如何通过降压启动来确保电动机的安全运行。

通过本次实验，我们加深了对直流电动机降压启动原理的理解，并掌握了一种有效的电动机启动方法。

这对于我们今后在工程实践中的运用具有重要意义。

同时，我们也意识到电动机启动电流对电网的影响，因此在实际应用中需要合理选择启动方法，以确保电动机的正常运行和电网的稳定性。

本次实验通过实际操作和数据分析，深入探究了励磁直流电动机降压启动的原理和过程。

实验报告他励直流电动机的机械特性一、实验原理1、当在他励直流电动机上加上一定电压U和一定的励磁电流时，电磁转矩与转速之间将呈现的关系。

而励磁电压，励磁转矩T=。

可得。

这便是直流他励电动机机械特性的一般表达式。

实验中可以先不串电阻R，测量出励磁电流和相应转速n的一系列对应值，作图得出的空载转矩，并得出和的值。

串入R后得出T的另外对应值，作图得出的他励直流电动机的机械特性曲线2、学习电机实验的基本要求与安全操作注意事项。

3、认识在直流电机实验中所用的电机、仪表、变阻器等组件及使用方法。

4、熟悉他励电动机的接线、起动、改变电机转向与调速的方法。

5、掌握用实验方法测取直流他励电动机的工作特性和机械特性。

二、实验注意事项1、实验时，人体不可接触带电线路。

2、接线或拆线都必须在切断电源的情况下进行。

3、学生独立完成接线或改接线路后必须经指导教师检查和允许，并使组内其他同学引起注意后方可接通电源。

实验中如发生事故，应立即切断电源，经查清问题和妥善处理故障后，才能继续进行实验。

4、电机如直接起动则应先检查功率表及电流表的电流量程是否符合要求，有否短路回路存在，以免损坏仪表或电源。

5、总电源或实验台控制屏上的电源接通应由实验指导人员来控制，其他人只能由指导人员允许后方可操作，不得自行合闸。

6、在做直流电动机实验时，要注意开/关机顺序先开“直流电机励磁电源”，后开“可调直流稳压电源”先关“可调直流稳压电源”，后关“直流电机励磁电源”三、实验安全要求1、实验时，人体不可接触带电线路。

2、接线或拆线都必须在切断电源的情况下进行。

3、学生独立完成接线或改接线路后必须经指导教师检查和允许，并使组内其他同学引起注意后方可接通电源。

实验中如发生事故，应立即切断电源，经查清问题和妥善处理故障后，才能继续进行实验。

4、电机如直接起动则应先检查功率表及电流表的电流量程是否符合要求，有否短路回路存在，以免损坏仪表或电源。

5、总电源或实验台控制屏上的电源接通应由实验指导人员来控制，其他人只能由指导人员允许后方可操作，不得自行合闸。

实验一他励直流电动机特性以及调速运行一、实验目的1.了解他励直流电动机的基本原理和结构；2.掌握他励直流电动机的特性曲线及其调速方法；3.通过实验研究，掌握生产过程中如何实现合理的调速运行。

二、实验原理电动机是将电能转换为机械能的机械装置。

其构成包括定子和转子两个部分。

定子为不可移动部分，包括电控系统和一个磁场。

转子为可动部分，通常包括电枢和磁极，磁极的极性可以根据需要改变。

当通入可变直流电流时，电枢内产生电磁场与磁极产生的磁场相互作用，使电枢开始转动。

2.调速运行原理他励直流电动机的调速可以通过改变电枢电流、定子电流、磁极电流等方式实现。

其调速原理基于电机理论和电气控制原理，根据负载要求设定输出转矩或转速目标值，然后通过电器控制手段，调整电机输出、电机参数变化来完成调速。

三、实验设备数字万用表、直流电动机、直流电源、变阻器、稳压电源、转速计、电阻箱、实验箱、电压表、电流表、按键板等。

四、实验步骤1.将直流电动机与直流稳压电源接通，检测电动机运行状态是否正常。

2.测量电动机的空载电压和空载电流，在此基础上绘制空载特性曲线。

3.通过调节变阻器中的电阻，改变电动机的负载电路，测量电动机各负载点的电流和电压，然后绘制负载特性曲线。

4.利用变阻器调节直流稳压电源输出电压，测量不同电压下电动机转速，并绘制调速特性曲线。

5.掌握电流和电压的比例关系，通过调整调速器中的电阻值，控制稳压电源输出电压，从而控制电动机的转速。

6.掌握电枢电流和输出转矩的关系，通过改变电枢电流改变电动机的输出转矩，进而控制电动机的输出功率。

五、实验结果分析通过实验，我们可以得到电动机的空载特性曲线、负载特性曲线和调速特性曲线。

通过这些特性曲线，我们可以了解该电动机的电流、电压、负载情况和运行状态。

在生产实际中，需要根据实际需要调节电动机输出的功率和转速。

六、实验注意事项1.实验前，需要仔细查看电动机和稳压电源的连接方式及电路图。

2.操作时，需仔细确认电路连接是否正确，不得错误接线。

实验二直流他励电动机机械特性测定一、实验目的掌握直流电动机机械特性的测定方法。

二、实验项目1、固有机械特性测定2、电枢回路串电阻人为机械特性测定3、降低电枢电源电压人为机械特性测定三、实验设备该实验是在DDSZ-1型电机及电气技术实验装置上完成的。

本次实验使用设备包括：1、DD01电源控制屏2、两个D31挂件3、D44挂件4、D51挂件5、D42挂件6、D55－1挂件7、DD03测试台、直流发电机和直流电动机本次实验使用DD01电源控制屏下方的直流励磁电源和直流电枢电源。

D31挂件由直流数字电压表、直流数字毫安表、直流数字安培表组成，本次实验使用两块毫安表和两块安培表。

D44挂件由可调电阻器R1、R2，电容器C1、C2和开关S1、S2组成，本次实验使用R1作为直流电动机电枢绕组串联电阻，R2作为直流电动机励磁绕组串联电阻。

D51挂件，由波形测试部分和开关S1、S2、S3组成，本次实验只使用开关S1 。

D42挂件，由三只相同的可调电阻器R1、R2、R3组成。

R1、R2串并联后，作为发电机的负载电阻R L，R3作为发电机励磁绕组串联电阻。

D55－1挂件，由数字转矩表、数字转速表和数字输出功率表组成。

并有转速输入端口和电枢电流输入端口以及5个功能按键。

5个功能按键分别是：复位键、功能鍵、确定键、数位键和数据键。

DD03测试台包括导轨、测速发电机和指针式转速表直流发电机和直流电动机之间是用联轴器直接联接好的，直流电动机，电枢绕组有两个接线端，励磁绕组有两个接线端。

直流发电机，电枢绕组有两个接线端，励磁绕组有两个接线端。

四、实验接线接线之前：开启电源总开关，按下绿色“启动”按钮，将电源控制屏下方的直流电压指示开关切换到电枢电压一侧，接通电枢电源开关，调节“电压调节”旋钮，将电枢电压调到220V后，关断电枢电源开关，按下红色“停止”按钮直流他励电动机机械特性测定实验接线图。

图3-1 直流他励电动机机械特性测定实验接线图直流电动机按他励电动机接线。

一、实验目的1. 了解直流他励电动机的结构和工作原理。

2. 掌握直流他励电动机的起动、调速和制动方法。

3. 通过实验验证直流他励电动机的电磁转矩、转速和效率等基本特性。

4. 培养学生实际操作能力和严谨的科学态度。

二、实验原理直流他励电动机是一种常用的交流电动机，其工作原理是利用电磁感应原理，将电能转化为机械能。

当电枢绕组中通入直流电流时，在磁场中产生电磁转矩，驱动电机旋转。

三、实验设备1. 直流他励电动机 1台2. 直流电源 1台3. 电流表、电压表、转速表各1个4. 负载 1个5. 电阻箱 1个6. 实验架 1个四、实验步骤1. 将直流电源、电流表、电压表、转速表和负载接入直流他励电动机。

2. 调节直流电源，使电机的励磁电流为额定值。

3. 接通电源，观察电机的起动过程，记录起动电流、起动电压和起动时间。

4. 在电机稳定运行后，记录电机的额定电流、额定电压和额定转速。

5. 改变电枢电压，观察电机转速的变化，记录不同电压下的转速。

6. 改变负载，观察电机转速的变化，记录不同负载下的转速。

7. 记录电机的空载电流、空载电压和空载转速。

8. 断开电源，进行制动实验，观察电机的制动效果。

9. 根据实验数据，绘制电机的工作特性曲线。

五、实验结果与分析1. 起动过程：电机在接通电源后，电流逐渐增大，电压逐渐降低，转速逐渐提高。

起动过程中，电流较大，电压较低，转速较高。

2. 额定运行：电机在额定电压、额定电流和额定负载下运行，转速稳定，电流和电压基本不变。

3. 调速实验：当改变电枢电压时，电机转速随之变化。

电压越高，转速越快；电压越低，转速越慢。

4. 负载实验：当改变负载时，电机转速随之变化。

负载越大，转速越低；负载越小，转速越高。

5. 空载实验：电机在空载状态下运行，转速较高，电流和电压较小。

6. 制动实验：电机在制动状态下，转速迅速降低，电流和电压逐渐减小。

六、实验总结1. 通过本次实验，我们了解了直流他励电动机的结构和工作原理。

他励直流电动机实验报告
实验报告
标题：他励直流电动机实验报告
作者：
目的：
本实验旨在测试和分析直流电动机的特性及其性能参数，进一步了解他励直流电动机的工作原理和电气特性。

理论基础：
电动机是一种将电能转化为机械能的装置。

他励直流电动机是一种常见的直流电动机，它的励磁绕组与旋转绕组相互独立，励磁电流通过稳压电源提供，可以提供一定的额定励磁磁场，从而使电动机在额定负载下工作。

电动机通过转动来完成实际工作，旋转的速度和负载有着直接的关系。

实验设备与测量仪器：
1.他励直流电动机
2.电动机转速表
3.电压表
4.电流表
实验步骤：
1.将直流电动机连接在直流电源上
2.根据要求选择不同的工作条件，如不同的负载和励磁电流
3.使用电压表和电流表测量电动机的电压和电流
4.使用转速表测量电动机的实际转速
5.根据测量数据计算电动机的性能参数，如输出功率、效率、电动机常数、反电动势等
实验结果：
实验结果表明，他励直流电动机的工作性能优良，转速和负载有着线性相关，且在额定负载下，电动机的效率最高。

结论：
本实验通过测试和测量，进一步了解和理解了直流电动机的特性和性能参数，加深了对他励直流电动机的工作原理和电气特性的认识，为实际应用和调试提供了参考和指导。

参考文献：
1.《电机学教程》，王德林，机械工业出版社，2008年
2.《直流电机及其控制》，张军，机械工业出版社，2010年
3.《电力传动控制技术》，谢俊杰，国防工业出版社，2009年。

一、实验目的1. 理解他励直流电动机的结构和工作原理。

2. 掌握他励直流电动机的接线方法。

3. 学习测量他励直流电动机的起动电流、额定电流和额定电压。

4. 熟悉他励直流电动机的调速方法。

二、实验原理他励直流电动机是一种将直流电能转换为机械能的电动机，其工作原理是基于电磁感应定律。

当直流电源给电动机的电枢绕组供电时，电枢绕组中产生电流，进而产生磁场。

该磁场与固定磁场相互作用，产生电磁转矩，驱动电动机转动。

三、实验器材1. 他励直流电动机一台2. 直流电源一台3. 电流表、电压表各一台4. 电阻器一台5. 导线若干6. 电位计一台四、实验步骤1. 搭建实验电路：将直流电源、电流表、电压表、电阻器、电位计和电动机连接成闭合回路。

2. 调整电阻器阻值：将电阻器串联在电动机电枢回路中，调整电阻器阻值，使电动机电枢回路总电阻约为额定电阻的1/2。

3. 测量起动电流：闭合电路，逐渐增加直流电源电压，观察电流表读数，记录电动机起动电流。

4. 测量额定电流和额定电压：继续增加直流电源电压，当电动机转速稳定时，记录电流表和电压表读数，分别得到电动机的额定电流和额定电压。

5. 调速实验：将电阻器阻值调至较小值，观察电动机转速变化；将电阻器阻值调至较大值，观察电动机转速变化。

6. 改变电动机转向：将电动机电枢接线柱中的一个与直流电源负极相连，另一个与正极相连，观察电动机转向变化。

五、实验结果与分析1. 起动电流：实验中测得起动电流约为额定电流的1.5倍，说明电动机在启动过程中电流较大。

2. 额定电流和额定电压：实验中测得电动机的额定电流为IN，额定电压为UN，符合电动机铭牌参数。

3. 调速实验：实验中发现，减小电阻器阻值，电动机转速增加；增大电阻器阻值，电动机转速降低。

这说明通过改变电枢回路电阻，可以实现对电动机转速的调节。

4. 改变电动机转向：实验中发现，改变电动机电枢接线柱中一个与直流电源负极相连，另一个与正极相连，可以改变电动机转向。

直流他励电动机实验报告6页实验目的：了解直流他励电动机的原理和特点，掌握其转速的调节方法及应用场合，熟悉其电路连接法，实现电机控制。

实验仪器：直流电源、电动机、万用表、直流电流表、直流电压表、NPN晶体管、电阻等。

实验原理：直流电动机是一种经典的旋转电机，它利用磁场的作用原理转动电机，并且具有启动转矩大、稳定性好等优点，在许多场合被广泛应用。

直流电动机分为分别励磁和他励磁两种，两者的区别在于励磁电流来源的不同：分别励磁电机的励磁电流来自于外部电源，而他励磁电机则是通过磁铁、电池等磁场能量来产生磁通量，从而产生磁场。

他励磁电机有较好的稳态性能，无论负载有多大，其励磁电流大小均可以保持不变，但外部电源对它影响较大。

因此在调节转速时应注意外界环境，应保证其励磁电流的稳定。

该实验主要探究的是他励磁电动机。

电路图如下：图中VD1为升压二极管，其作用是将直流电源从5V提升至8V，使得晶体管能够正常工作；R1和R2为电路中的固定电阻，R3为可变电阻，用于调节电机的转速；M1为直流他励电动机，VM1为三位直流电压表，IM1为三位直流电流表，U1是NPN型晶体管。

实验过程：1. 将直流电源的正端口接到电机的A1口，负端口接到电机的A2口。

2. 拨动电阻可变部分，根据观察到的电动机运行状态轻轻地调整电动机的转速，从慢到快。

3. 确定电动机的最大转速后，测量电机电压和电流值，实验数据如下：电机电压：6.95V 电机电流：0.058A4. 在调整电阻可变部分时，观察三位电压和电流表的变化。

由于电阻可变部分的改变，电动机的转速会变快或变慢，但是电阻的大小也会影响励磁电流，因此调整时要注意保持电机电流的稳定。

5. 利用NPN晶体管进行电机转速的控制，为实验提供更加自动化的控制方式。

将晶体管的负端口接到电机的A2口，正端口接到电动机的A1口，再根据需要调整电动机转速。

实验结果分析：实验中观察到，直流他励电动机可以通过调节电阻实现转速控制，但是电机电流和电动机转速之间的关系要加以注意。

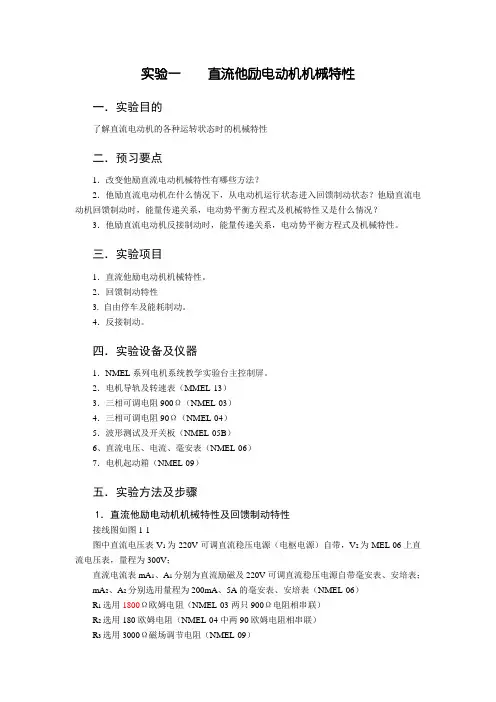

实验一直流他励电动机机械特性一．实验目的了解直流电动机的各种运转状态时的机械特性二．预习要点1．改变他励直流电动机械特性有哪些方法？2．他励直流电动机在什么情况下，从电动机运行状态进入回馈制动状态？他励直流电动机回馈制动时，能量传递关系，电动势平衡方程式及机械特性又是什么情况？3．他励直流电动机反接制动时，能量传递关系，电动势平衡方程式及机械特性。

三．实验项目1．直流他励电动机机械特性。

2．回馈制动特性3. 自由停车及能耗制动。

4．反接制动。

四．实验设备及仪器1．NMEL系列电机系统教学实验台主控制屏。

2．电机导轨及转速表（MMEL-13）3．三相可调电阻900Ω（NMEL-03）4．三相可调电阻90Ω（NMEL-04）5．波形测试及开关板（NMEL-05B）6、直流电压、电流、毫安表（NMEL-06）7．电机起动箱（NMEL-09）五．实验方法及步骤1．直流他励电动机机械特性及回馈制动特性接线图如图1-1图中直流电压表V1为220V可调直流稳压电源（电枢电源）自带，V2为MEL-06上直流电压表，量程为300V；直流电流表mA1、A1分别为直流励磁及220V可调直流稳压电源自带毫安表、安培表；mA2、A2分别选用量程为200mA、5A的毫安表、安培表（NMEL-06）R1选用1800Ω欧姆电阻（NMEL-03两只900Ω电阻相串联）R2选用180欧姆电阻（NMEL-04中两90欧姆电阻相串联）R3选用3000Ω磁场调节电阻（NMEL-09）R4选用2250Ω电阻（用NMEL-03中两只900Ω电阻相并联再加上两只900Ω电阻相串联）开关S1、S2选用NMEL-05中的双刀双掷开关。

M为直流他励电动机M03，请抄写电机铭牌上的参数并填入下表中：U N I N n N P N220 V 1.1 A 1600 r/min 185 WG为直流发电机M12，请抄写电机铭牌上的参数并填入下表中：U N I N n N P N220 V 0.55 A 1500 r/min 80 W图1-1直流他励电动机机械特性实验线路图按图1-1接线，在开启电源前，检查开关、电阻的设置；（1）开关S1合向“1”端，S2合向“2”端。

他励直流电动机机械特性的测定实验报告实验报告：直流电动机机械特性的测定引言：直流电动机是一种常见的电动机类型，广泛应用于工业生产中。

机械特性是指电动机在不同负载条件下的转速、转矩和功率之间的关系。

通过测定直流电动机的机械特性，可以了解电动机在不同负载下的性能指标，为电动机的选择和应用提供参考。

实验目的：1.测定直流电动机的转速-负载特性曲线；2.测定直流电动机的转速-电机电枢电流特性曲线；3.测定直流电动机的效率。

实验原理：1.转速-负载特性曲线实验原理：通过改变电动机的负载，测量不同负载下的转速和转矩，并计算功率，得到转速-负载特性曲线。

2.转速-电机电枢电流特性曲线实验原理：通过改变电动机的电枢电流，测量不同电流下的转速和转矩，并计算功率，得到转速-电机电枢电流特性曲线。

3.效率测定原理：根据直流电动机的输入功率（电源电压×电机电枢电流）和输出功率（机械功率），计算出直流电动机的效率。

实验步骤：1.测定转速-负载特性曲线：（1）将电动机空载转动，通过转速计测量电动机的空载转速；（2）依次添加不同的负载，分别测量旋钮开度、载荷质量、电机输出转矩；（3）根据测得的数据，计算负载对应的转速和功率；（4）绘制转速-负载特性曲线。

2.测定转速-电机电枢电流特性曲线：（1）设置电动机的负载为一定值，将旋钮开度调至合适位置；（2）改变电动机电枢电流的大小，使用电流表测量电枢电流；（3）测量电动机的转速和转矩；（4）根据测得的数据，计算电枢电流对应的转速和功率；（5）绘制转速-电机电枢电流特性曲线。

3.测定效率：（1）选择一个转速和负载，测量相应的电机电枢电流、输入功率和输出功率；（2）根据测得的数据，计算出效率。

实验结果和数据处理：1.转速-负载特性曲线：[插入转速-负载特性曲线图]2.转速-电机电枢电流特性曲线：[插入转速-电机电枢电流特性曲线图]3.效率测定：根据测得的数据计算得到效率为XX%。
