土钉墙支护计算书
----------------------------------------------------------------------
验算项目:
----------------------------------------------------------------------

[ 验算简图 ]

----------------------------------------------------------------------
[ 验算条件 ]
----------------------------------------------------------------------

[ 基本参数 ]
所依据的规程或方法：《建筑基坑支护技术规程》JGJ 120-2012
基坑深度： 8.000(m)
基坑内地下水深度： 8.500(m)
基坑外地下水深度： 8.500(m)
支护结构重要性系数： 1.000
土钉荷载分项系数： 1.250
土钉抗拔安全系数： 1.600
整体滑动稳定安全系数： 1.300
土钉墙底面支锚轴向拉力经验系数ηb： 0.700

[ 坡线参数 ]
坡线段数 1
序号 水平投影(m) 竖向投影(m) 倾角(°)
1 4.801 8.000 59.0

[ 土层参数 ]
土层层数 5
层号 土类名称 层厚 重度 浮重度 粘聚力 内摩擦角 与锚固体摩阻力 与土钉摩阻力
水土
(m) (kN/m^3) (kN/m^3) (kPa) (度) (kPa) (kPa)
1 杂填土 1.300 17.0 --- 5.0 10.0 20.0 20.0
---
2 粘性土 4.100 19.4 --- 21.8 19.1 50.0 45.0
---
3 粘性土 2.400 19.2 --- 21.7 17.1 55.0 50.0
---
4 中砂 1.700 19.8 9.8 4.0 33.0 90.0 70.0
分算
5 强风化岩 5.000 21.0 11.0 55.0 20.0 100.0 90.0
分算

[ 超载参数 ]
超载数 1
序号 超载类型 超载值(kN/m) 作用深度(m) 作用宽度(m) 距坑边线距离(m) 形式 长
度(m)
1 满布均布 20.000

[ 土钉参数 ]
土钉道数 4
序号 水平间距(m) 垂直间距(m) 入射角度(度) 钻孔直径(mm) 长度(m) 配筋
1 1.500 1.500 10.0 120 8.000 1E20
2 1.500 1.500 10.0 120 8.500 1E20
3 1.500 1.500 10.0 120 8.500 1E20
4 1.500 1.500 10.0 120 8.500 1E20

钢筋类型对应关系：
d-HPB300,D-HRB335,E-HRB400,F-RRB400,G-HRB500,P-HRBF335,Q-HRBF400,R-HRBF500

[ 花管参数 ]
基坑内侧花管排数 0
基坑外侧花管排数 0

[ 锚杆参数 ]
锚杆道数 0
[ 坑内土不加固 ]
*******************************************************************
[ 验算结果 ]
*******************************************************************

[ 抗拔承载力验算结果 ]
工况 开挖深度 破裂角 支锚号 支锚长度 受拉荷载标准值 抗拔承载力标准值 抗拉承载力标
准值 安全系数
(m) (度) (m) Nkj(kN) Rkj(kN) Rkj(kN)
抗拔 抗拉
1 2.000 36.1 0
2 3.500 37.4 1土钉 8.000 25.6 115.9 125.7
4.527 4.910
3 5.000 37.9 1土钉 8.000 17.7 102.0 125.7
5.767 7.103
2土钉 7.000 32.4 99.5 125.7
3.071 3.878
4 6.500 38.0 1土钉 8.000 17.6 87.9 125.7
4.993 7.137
2土钉 7.000 9.4 85.3 125.7
9.097 13.404
3土钉 6.000 62.9 84.2 125.7
2.339 1.998
5 8.000 38.2 1土钉 8.000 17.4 74.4 125.7
4.267 7.209
2土钉 7.000 9.3 71.6 125.7
7.710 13.539
3土钉 6.000 25.1 70.3 125.7
2.802 5.009
4土钉 5.000 82.9 73.3 125.7
2.883 1.515

[ 整体稳定验算结果 ]
工况号 安全系数 圆心坐标x(m) 圆心坐标y(m) 半径(m)
1 0.783 0.661 14.058 8.088
2 1.904 2.333 10.346 5.858
3 1.674 1.232 11.196 8.216
4 1.393 1.302 10.425 8.934
5 1.448 -0.382 12.087 12.093

[ 喷射混凝土面层计算 ]
[ 计算参数 ]
厚度： 80(mm)
混凝土强度等级: C20
配筋计算as: 15(mm)
水平配筋: d6@200
竖向配筋: d6@200
配筋计算as: 15
荷载分项系数: 1.200

[ 计算结果 ]
编号 深度范围 荷载值(kPa) 轴向 M(kN.m) As(mm^2) 实配As(mm^2)
1 0.00 1.50 14.0 x 1.160 160.0(构造) 141.4
y 1.160 160.0(构造) 141.4
2 1.50 3.00 2.0 x 0.166 160.0(构造) 141.4
y 0.166 160.0(构造) 141.4
3 3.00 4.50 17.3 x 1.430 160.0(构造) 141.4
y 1.430 160.0(构造) 141.4
4 4.50 6.00 36.8 x 3.050 180.9 141.4
y 3.050 180.9 141.4
5 6.00 8.00 59.5 x 8.287 233.8 141.4
y 4.257 156.8 141.4

合集下载

土钉墙支护方案

土钉墙支护方案

3.喷射混凝土施工：
a.基层处理：清除坡面浮土、松散石块，确保基层平整。
b.挂网：铺设HRB400级钢筋网，与土钉焊接牢固。
c.喷射混凝土：采用湿喷法，分两层喷射，每层厚度不小于50mm。
五、质量与安全保证措施
1.质量保证：
a.施工前进行技术交底，明确施工要求。
b.施工过程中严格执行施工工艺，确保工程质量。
c.对施工过程进行严格监控，及时发现问题，及时整改。
d.施工完成后进行质量验收，确保达到设计要求。
2.安全保障：
a.施工人员需进行安全培训，合格后方可上岗。
b.施工现场设置安全警示标志，配备必要的安全防护设施。
c.严格遵守国家及地方有关安全生产的法律、法规和规定。
d.建立健全安全生产责任制，明确各级人员的安全职责。
土钉墙支护方案
第1篇
土钉墙支护方案
一、工程概况
本项目为XX地区XX工程，地处城市中心区域，周边环境复杂。工程包括地下二层车库及地上二十层综合楼，基础采用深基础形式。根据地质勘察报告，现场土层自上而下分别为：素填土、粉质粘土、砂土、粘土。为保证施工安全及邻近建筑物、道路、管线的安全，现需对基坑进行支护。
3.土钉墙结构：土钉墙由预应力锚杆、钢筋网、喷射混凝土组成。预应力锚杆采用高强度低松弛钢绞线，锚固段长度不小于5m；钢筋网采用HRB400级钢筋，间距为200mm×200mm；喷射混凝土强度等级为C20。
4.排水措施：为防止地表水及地下水对土钉墙的影响，沿坡顶、坡脚设置排水沟及集水井，确保土钉墙稳定。
第2篇
土钉墙支护方案
一、工程背景
XX工程位于XX城市核心区域，为一座包含地下二层车库及地上二十层综合楼的大型建筑。基于地质条件及工程需求，基坑支护成为本工程关键环节。为保障周边环境及施工安全，经综合评估，决定采用土钉墙支护技术。
土钉墙支护质量验收标准(一)

土钉墙支护质量验收标准(一)

土钉墙支护质量验收标准(一)关于土钉墙支护质量验收标准背景介绍随着土钉墙支护施工技术的不断发展，越来越多的工程采用这种方式进行边坡的加固和支护。

然而，在施工过程中，可能会存在一些问题，例如土钉锚固力不够、锚杆错位等，导致支护效果不佳，从而引发安全隐患。

为了保障工程质量和施工安全，我们有必要制定相应的土钉墙支护质量验收标准。

质量验收标准制定土钉墙支护质量验收标准，需要考虑以下几个方面：1. 锚固力土钉墙支护的一个重要指标就是锚固力。

在验收过程中，应该对土钉的抗拉强度进行检测，确保其满足要求。

同时，要注意锚固长度和锚固深度等因素，确保锚固的稳固性。

2. 锚杆的质量同时，在土钉墙支护验收中，也需要注意锚杆的质量，包括锚杆的直径、长度、质量等方面。

为了保证锚杆的质量，在施工前，应该制定详细的锚杆质量控制方案，并严格执行。

3. 耐久性耐久性是土钉墙支护的另一个重要考虑因素。

在验收时，需要对土钉墙体的耐久性进行评估，考虑其使用寿命和破坏机理等因素。

总结通过制定土钉墙支护质量验收标准，可以有效监管施工过程，确保工程质量和施工安全。

同时，也可以提高土钉墙支护工程的施工质量和市场竞争力。

因此，各地相关部门应该高度重视此事，制定相应的验收标准，并对其执行情况进行监督和检查。

应用前景随着土钉墙支护技术的不断升级与发展，未来的应用前景非常广阔。

与传统的砌石支护、桩墙支护等相比，土钉墙支护具有绿色环保、用地构造简单、施工速度快、工期可控等优点，同时还能适应多种地质环境和坡面形态。

因此，未来应用前景非常广阔。

需要克服的问题然而，土钉墙支护也存在着一些需要克服的问题。

例如，在复杂地质环境下，土钉墙支护仍存在不稳定性、成本较高等问题。

因此，我们需要进一步研究改进土钉墙支护技术，提高其稳定性、降低成本、缩短施工周期等，并从多个角度对其性能进行评估和监管，确保工程质量。

结语综上所述，土钉墙支护质量验收标准的制定对于规范施工、保障工程质量、提高工程市场竞争力，都具有重要意义。

建筑基坑土钉墙与复合土钉墙支护设计

建筑基坑土钉墙与复合土钉墙支护设计

建筑基坑土钉墙与复合土钉墙支护设计1 一般规定1.1 土钉墙适用于地下水位以上或经人工降水以后的素填土、粘性土和砂土且开挖深度不大于12m的基坑支护工程。

1.2 复合土钉墙适用于开挖深度在15m以内除深厚软土以外各种地质条件的基坑支护工程。

垂直开挖时，基坑开挖深度不宜大于12m。

1.3 土钉墙和复合土钉墙应用于对变形控制要求较高的深基坑支护时，应进行变形预测分析，预测变形应根据工程经验、工程类比或结合数值理论综合分析后确定。

1.4 土钉墙和复合土钉墙应用于基坑阳角部位时，应考虑土钉交叉作用对稳定性的影响。

2 设计2.1 土钉墙和复合土钉墙的设计应包括下列内容：（1）支护体系及土钉、面层、预应力锚杆、截水帷幕、微型桩等各构件选型；（2）支护体系与各构件的几何尺寸及空间布置参数；（3）构件及构件不同部位的材料选型及设计强度；（4）面层及各种构件之间的连接等各种构造设计；（5）工艺形式、施工技术要求及土方开挖要求；（6）质量检验和监测要求；（7）材料强度选定及验算；（8）整体稳定性、抗隆起稳定性及抗渗流稳定性分析验算；（9）变形分析预测。

2.2 设计应考虑的荷载除土体自重外，还应考虑附加荷载，包括材料及机械设备等地表荷载，附近建构筑物荷载，以及车辆等临时荷载。

附加荷载应按实际作用值计取，实际值如小于20kPa，则宜按20kPa的均布荷载计取。

2.3 缺乏类似工程经验的地层中，土钉及预应力锚杆应进行基本试验，根据试验结果对初步设计参数及施工工艺进行调整。

2.4 土钉与土体界面粘结强度q sk宜通过现场抗拔试验确定。

无试验资料或无类似经验时，可按下表初步取值。

表2.4 土钉与土体之间极限粘结强度经验值q sk（kPa ）注：（1）钻孔注浆钉采用压力注浆或二次注浆时，表中数值可适当提高；（2）钢管注浆钉在保证注浆质量及倒刺排距0.25~1.0m 时，注浆体等效直径可按70~90mm 计算（钢管直径为48mm ）；（3）对于粉土，密实度相同时，湿度越高时，取值越低；（4）对于砂土，密实度相同时，粉细砂宜取较低值，中砂宜取中值，粗砾砂宜取较高值。

基坑支护土钉墙技术要求及参数

基坑支护土钉墙技术要求及参数

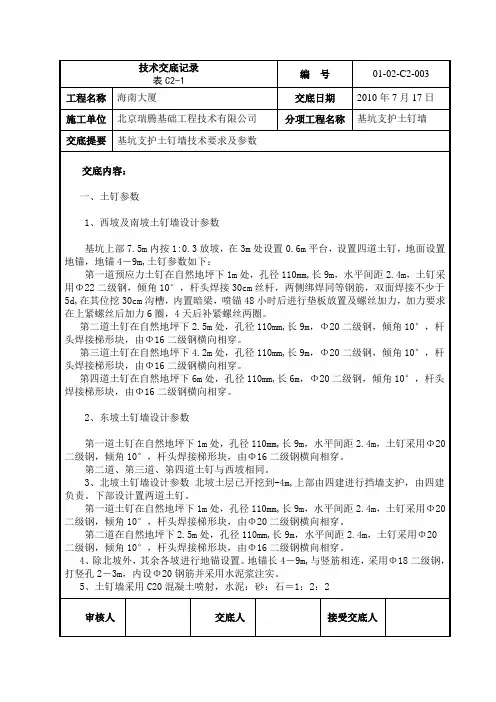

技术交底记录
