第1页（共4页）
电路复习
一．闭合电路的欧姆定律
1．电源电动势为E，内阻为r，向可变电阻R供电．关于路端电压，下列说法中正确的是
（ ）
A．因为电源电动势不变，所以路端电压也不变
B．因为U=IR，所以当R增大时，路端电压也增大
C．因为U=IR，所以当I增大时，路端电压也增大
D．因为U=E﹣Ir，所以当I增大时，路端电压减小

2．下列关于闭合电路的说法中，错误的是（ ）
A．电源短路时，电源的内电压等于电动势
B．电源短路时，路端电压为零
C．电源断路时，路端电压最大
D．电源的负载减小时，路端电压也增大

3．关于电路中电源电动势和路端电压的概念，以下说法正确的是（ ）
A．在闭合电路中，路端电压可能大于电源电动势
B．电动势等于电源没有接入电路时电源两极间的电压
C．在闭合电路中，路端电压随外电路的电阻增大而增大
D．在闭合电路中，路端电压随外电路的电阻增大而减小

二．路端电压与负载的关系
1．如图所示为测电源电动势和内电阻时，依据测量数据作出的路端电压与电流的关系图线，
图中DC平行于横坐标轴，DE平行于纵坐标轴，由图可知，以下说法错误的是（ ）

A．比值表示外电路电阻
B．比值表示电源内电阻
C．比值表示电源电动势
D．矩形OCDE的面积表示电源的输出功率
第2页（共4页）

2．如图所示电路中，滑动变阻器的滑片处在某一位置时，电压表和电流表（均为理想电表）
的示数分别为1.6V和0.4A，当滑动变阻器的滑片向右移动到一段距离时，它们的示数各改
变0.1V和0.1A，求电源的电动势和内阻．

三．闭合电路的功率问题
1．如图所示，电源电动势E=3V，内阻r=3Ω，定值电阻R1=1Ω，滑动变阻器R2的最大阻值
为10Ω，求：
（1）当滑动变阻器的阻值R2为多大时，电阻R1消耗的功率最大？电阻R1消耗的最大功率
是多少？
（2）当变阻器的阻值R2为多大时变阻器消耗功率的最大？变阻器消耗的最大功率是多少？
（3）当变阻器的阻值为多大时，电源输出功率最大？电源输出的最大功率是多少？电源的
效率为多大？

2．如图所示的U﹣I图象中，直线I为某电源的路端电压与电流的关系，直线Ⅱ为某一电阻
R的伏安特性曲线，用该电源直接与电阻R连接成闭合电路，由图象可知（ ）

A．R的阻值为1.5Ω
B．电源电动势为3V，内阻为0.5Ω
C．电源的输出功率为3.0w
D．电源内部消耗功率为1.5W
第3页（共4页）

3．如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流的变化的特性图线，
曲线Ⅲ是一个小灯泡的伏安特性曲线，如果把该小灯泡分别与电源1、电源2单独连接，则
下列说法正确的是（ ）

A．电源1与电源2的内阻之比是11：7
B．电源1与电源2的电动势之比是1：1
C．在这两种连接状态下，小灯泡消耗的功率之比是1：2
D．在这两种连接状态下，小灯泡的电阻之比是1：2

4．如图所示，直线A为电的UI图线，直线B和C分别为电阻R1和R2的UI图线，用该
电分别与R1、R2组成闭合电路时，电的输出功率分别为P1、P2，电的效率分别为η1、η2，
则（ ）

A．R1＜R2 B．P1＜P2 C．η1＞η2 D．η1＜η2
四．闭合电路的动态分析
1．在如图电路中，当变阻器R3的滑片P向b端移动时（ ）

A．电压表示数变大，电流表示数变小
B．电压表示数变小，电流表示数变大
C．电压表示数变小，电流表示数变小
D．电压表示数变大，电流表示数变大
第4页（共4页）

2．如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别
为电压表与电流表．初始时S0与S均闭合，现将S断开，则（ ）

A．V的读数变大，A的读数变小 B．V的读数变大，A的读数变大
C．V的读数变小，A的读数变小 D．V的读数变小，A的读数变大

3．如图所示电路中，定值电阻R大于电源内阻r，当滑动变阻器滑动端 向右滑动后，理想
电流表A1、A2、A3的示数变化量的绝对值分别为△I1、△I2、△I3，理想电压表示数变化量
的绝对值为△U，下列说法中正确的是（ ）

A．电流表A2的示数一定变小
B．电压表V的示数一定增大
C．△I3一定大于△I2
D．△U与△I1比值一定小于电源内阻r

4．如图1电路中，R1、R2为定值电阻，且R1=100Ω，R2的阻值未知，R3是一个滑动变阻
器，当其滑片从最左端滑到最右端的过程中，测得电源的路端电压随电流I的变化图线如图
2．其中图线上的A、B两点是滑片在变阻器上的两个不同端点时分别得到的．求：

（1）电源的电动势和内阻；
（2）定值电阻R2的阻值；
（3）滑动变阻器R3的最大值；
（4）上述过程中R1上得到的最大功率以及电源最大的输出功率．

合集下载

高中物理闭合电路欧姆定律

高中物理闭合电路欧姆定律

高中物理闭合电路欧姆定律【导语】闭合欧姆定律是高中物理学习的重要的内容，学生需要掌控这部分的知识点，下面作者将为大家带来高中物理闭合电路的欧姆定律介绍，期望能够帮助到大家。

闭合电路欧姆定律的内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。

闭合电路欧姆定律公式：I=E/(R+r)，I表示电路中电流，E表示电动势，R表示外总电阻，r表示电池内阻。

常用闭合电路欧姆定律公式变情势有：E=I(R+r);E=U外+U内;U外=E-Ir。

对闭合欧姆定律的知道①用电压表接在电源两极间测得的电压是路端电压U外，不是内电路两端的电压U内，也不是电源电动势，所以U外②当电源没有接入电路时，因无电流通过内电路，所以U内=0，此时E=U外，即电源电动势等于电源没有接入电路时的路端电压。

③式E=I(R+r)只适用于外电路为纯电阻的闭合电路。

U外=E-Ir和E=U外+U内适用于所有的闭合电路。

闭合电路欧姆定律相干的定义①内电路：电源内部的电路叫做闭合电路的内电路。

②内阻：内电路的电阻叫做电源的内阻。

③内电压：当电路中有电流通过时，内电路两端的电压叫内电压，用U内表示。

④外电路：电源外部的电路叫闭合电路的外电路。

⑤外电压：外电路两端的电压叫外电压，也叫路端电压，用U外表示。

⑥电动势：电动势表示在不同的电源中非静电力做功的本领，常用符号E(有时也可用ε)表示。

电动势与电压的区分电动势是对电源而言的，它描写移送单位电量时非静电力做功的多少，即移送1库电量时其他情势的能转化为电能的多少。

电压是对某一段电路而言的，它描写在这段电路中移送单位电量时电场力做功的多少，即移送1C电量时电能转化为其他情势能的多少。

两者是截然不同的物理量，万勿混淆，顺便指出，从能量转化观点来说，电势差、电压、电压降、电压缺失等，都表示电场力移送单位电量时电能转化为其他情势能的多少，只不过是几种情势不同的说法而已，习惯上在静电学中常用“电势差”的说法;在电路问题中常用“电压”的说法;在串连分压电路中，常把分压电阻上的电压叫做“电压降”;在远距离输电问题中，输电导线上的电压是没有利用价值的，常叫做“电压缺失”。

闭合电路欧姆定律

闭合电路欧姆定律



《闭合电路欧姆定律》
闭合电路中的功率 1．电源的总功率：P总=EI=IU+IU’=IU+I^2 r=P出 +P内
2．电源内耗功率：P内= IU’= P总- P出 3．电源的输出功率：P出= IU=IE-I^2 r= P总- P内
《闭合电路欧姆定律》
《闭合电路欧姆定律》
《闭合电路欧姆定律》

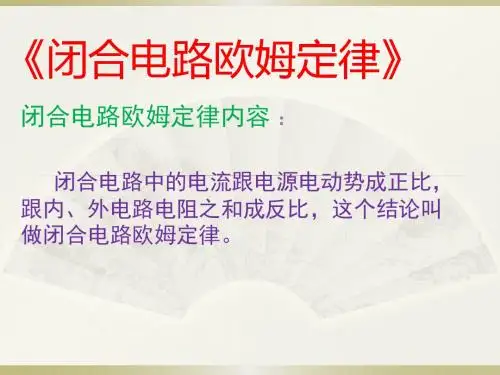

闭合电路欧姆定律内容 ：
